公路桥涵施工技术规范JTGTF50

第一章 总则

第1.0.1条 本规范适用于公路桥涵新建、改建工程的施工；公路桥涵大、 中修工程可参照执行。

第1.0.2条桥涵施工必须做好施工前的准备工作和施工中的技术管理工作，应严格执行本规范及有关技术操作规程的规定。

第1.0.3条桥涵施工应积极推广使用经过鉴定的新技术、新工艺、新结构、新材料、新设备，以加速实现公路桥涵施工现代化。

第1.0.4条桥涵施工应节约用地，少占农田，并按照国家有关规定注意防止环境污染。

第1.0.5条凡属隐蔽工程，必须填写隐蔽工程检查证（表）。

第1.0.6条 桥涵工程竣工后，应对临时工程、临时辅助设施、 临时用地和弃土等及时进行处理，做到工完场清。

第1.0.7条 桥涵工程必须文明施工，安全生产，严格遵守安全操作规程， 加强安全生产教育，建立和健全安全生产管理制度。 第二章 施工准备和施工测量

第一节 施工准备

第2.1.1条施工单位承接桥涵任务后，必须组织有关人员对设计文件、图纸、资料进行研究和现场核对，必要时进行补充调查。

第2.1.2条研究设计文件、图纸、资料时，应首先查明是否齐全、清楚，图纸本身及相互之间有无错误和矛盾，如发现图纸和资料欠缺、错误、矛盾等情况，应向建设单位提出，予以补全、更正。较复杂的中桥、大桥和特大桥，一般可要求建设单位进行设计技术交底；施工单位可提出修改意见供建设单位考虑。

第2.1.3条桥涵开工前，应根据设计文件和任务要求，编制施工方案。其内容包括：编制依据、工期要求、工程特点、主要工程、材料和机具数量、施工方法、施工力量布置、工程进度要求、完成工作量计划和临时设施的初步规划等。

第2.1.4条大桥、特大桥的实施性施工组织设计，应根据施工方案单独编制，其内容应比施工方案明确、详尽。主要内容包括：工程特点、主要施工方法、技术措施、施工进度、工程数量、完成工程量计划、机料设备及劳力计划、施工现场布置平面图、施工图纸、施工安全和施工质量保证措施等。

《公路桥涵施工技术规范》JTG/T F50—2011

考 试 题

一、单选题（共40题。每题4个选择项，只有一个正确答案）

1、护筒的埋置深度在旱地或筑岛处宜为（ ）

A.2～4m B.3～4m C.4～5m D.2～3m

2、钻孔灌注桩的护筒顶宜高于地面（ ）

A.0.2m B.0.3m C.1.0～2.0m D.1.0～1.5m

3、护筒埋设后应核对其位置，护筒平面位置偏差不得大于（ ），倾斜度不得大于１％。

A、3cm B、4cm C、5cm D、6cm

4、水下混凝土在灌注过程中，导管的埋置深度宜控制在（ ）

A.2～4m B.2～5m C.2～6m D.2～7m

5、水下混凝土灌注前应检查孔底沉淀厚度，对于直径≤1.5m的摩擦桩，其厚度应（ ）

A. ≤100mm B. ≤150mm C. ≤200mm D. ≤300mm

6、水下混凝土在灌注时应能保持足够的流动性，其坍落度当桩孔直径D<1.5m时，宜为（ ）

A.180～220mm B.180～200mm C.160～220mm D.160～200mm

7、人工挖孔桩作业时，规范要求当孔深大于（ ）时，必须采取机

械强制通风措施。

A.10m B.15m C.20m D25m

8、混凝土采用泵送时，泵送的间隔时间不宜超过（ ）

A.10min B.15min C.20min D.25min

9、自高处向模板内直接倾卸混凝土，其自由倾落高度不宜超过（ ）

A.1m B.1.5m C.2m D.3m

10、当张拉中使用的千斤顶使用超过（ ）或在使用过程中出现不正常现象时，应重新校验。

A.5个月或200次 B.6个月或200次 C.5个月或300次 D.6个月或300次

欧阳歌谷创编 2021年2月1

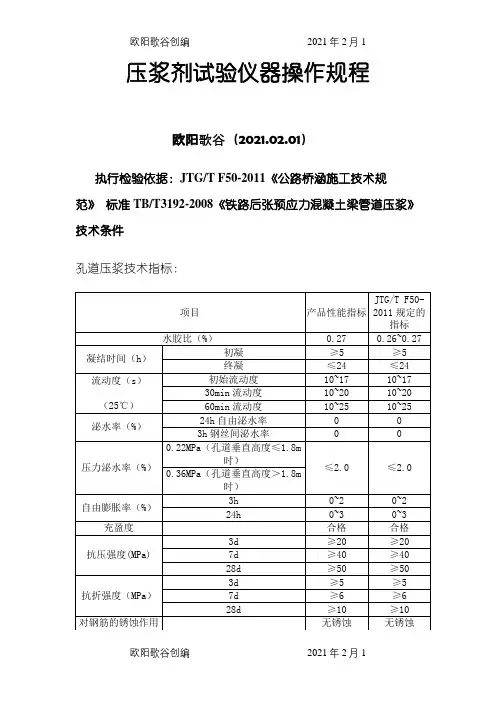

欧阳歌谷创编 2021年2月1 压浆剂试验仪器操作规程

欧阳歌谷（2021.02.01）

执行检验依据：JTG/T F50-2011《公路桥涵施工技术规范》 标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆》技术条件

孔道压浆技术指标：

项目 产品性能指标 JTG/T F50-2011规定的指标

水胶比（%） 0.27 0.26~0.27

凝结时间（h） 初凝 ≥5 ≥5

终凝 ≤24 ≤24

流动度（s）

（25℃） 初始流动度 10~17 10~17

30min流动度 10~20 10~20

60min流动度 10~25 10~25

泌水率（%） 24h自由泌水率 0 0

3h钢丝间泌水率 0 0

压力泌水率（%） 0.22MPa（孔道垂直高度≤1.8m时） ≤2.0 ≤2.0 0.36MPa（孔道垂直高度＞1.8m时）

自由膨胀率（%） 3h 0~2 0~2

24h 0~3 0~3

充盈度 合格 合格

抗压强度(MPa) 3d ≥20 ≥20

7d ≥40 ≥40

28d ≥50 ≥50

抗折强度（MPa） 3d ≥5 ≥5

7d ≥6 ≥6

28d ≥10 ≥10

对钢筋的锈蚀作用 无锈蚀 无锈蚀 欧阳歌谷创编 2021年2月1

欧阳歌谷创编 2021年2月1 流动度测定仪---流动锥

测定压浆料的流动性,适用于流出进间不大于35s的压浆料。接收容器:最小容量为2000ml最小读数应不大于0.1s

公路隧道施工技术规范JTG F60-2009

隧道总体检验项目表

序号 检查项目 规定值或允许偏差

（mm） 检验方法

1 车行宽度 ±10 尺量：每20m（曲线）或50m（直线）检查一处

2 隧道净总宽 不小于设计 尺量：每20m（曲线）或50m（直线）检查一处

3 隧道净宽 不小于设计 水准仪：每20m（曲线）或50m（直线）测一个断面，每个断面测拱顶和拱腰3个点。

4 隧道偏位 20 全站仪：每20m（曲线）或50m（直线）检查一处

5 引道中心线与隧道中心线的衔接 20 分别将引道中心线和隧道中心线延长至两侧洞口，比较平米其平面位置。

6 边坡 仰坡的坡度 不大于设计 坡度板：检查10处。

洞门端墙、翼墙、挡土墙基坑开挖质量标准

序号 项 目 规定值或允许偏差

（mm） 检验方法

1 基坑中心线到路线中心线距离 ＋50 尺量：每边不少于5处

4 基坑长度、宽度 ＋100,0

5 基坑高程 0,-100 水准仪测量：每边不少于5处

洞门端墙、翼墙、挡土墙模版安装质量标准

序号 项 目 规定值或允许偏差

（mm） 检验方法

1 基础边缘位置 ＋15,0

测量：每边不少于4处 2 基础顶面高程 ±10

3 边墙边缘位置 ±10,0

4 边墙拱脚、端翼墙面顶面高程 ±10

5 模版表面平整度 5 2m靠尺测量：不少于4处

6 模版表面错台 2 尺 量 7 预留孔洞 ＋10,0

洞门混凝土端墙、翼墙和挡土墙质量标准

序号 项 目 规定值或允许偏差

（mm） 检验方法

1 强 度 在合格标准内 按规范内附录A检验

2 平面位置 50 仪器测量：每边不少于4处 3 断面尺寸 不小于设计

4 顶面高程 ±20

5 底面高程 ±50

6 表面平整度 5 2m靠尺测量：拱部不少于2处，墙身不少于4处

7 竖直度或坡度（％） 吊垂线：每边不少于4处

明洞回填及防水层

序号 项目 规定值或允许偏差（mm） 检验方法
