七氟丙烷压力计算

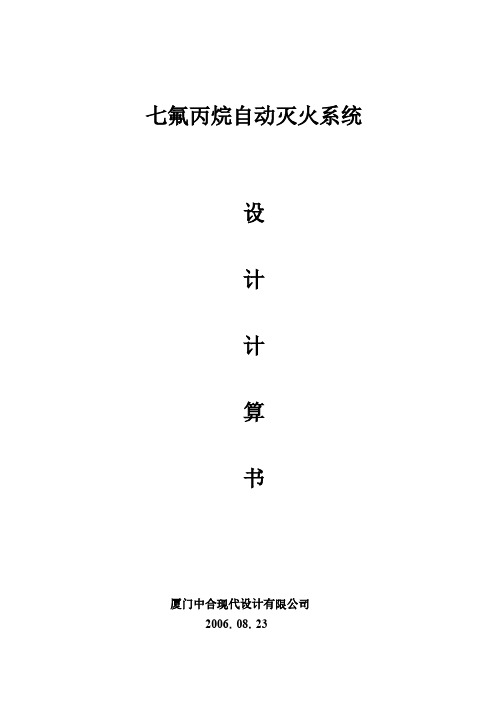

七氟丙烷自动灭火系统设计计算书厦门中合现代设计有限公司2006．08．23一、设计计算依据：1GB 50370--2005《气体灭火系统设计规范》。

2相关图纸。

二、范围及灭火方式：设计范围：网络中心、通讯机房、监控中心、交换机房、屏蔽机房、总机房、卷宗档案库、音像档案库。

灭火方式：本系统采用全淹没灭火方式，设计成组合分配系统。

三、设计计算过程（以下计算以十层音像档案库为例）3.1灭火剂用量计算3.1.1 确定防护区灭火设计浓度依据GB 50370-2005《规范》中规定，设计浓度取C=10；3.1.2 计算防护区的净空容积(m3)：音像档案库容积：V=V v－V g式中:V—防护区的净容积(m3)；V v—防护区容积(m3)；V g—防护区内非燃烧和难燃烧的总容积(m3)；（取V g =0）V=397.2 m33.1.3 灭火剂用量计算：根据GB50370-2005《规范》中七氟丙烷设计用量的计算公式：W=K×（V／Ｓ）×[C／（100－C）]式中W —七氟丙烷的灭火设计用量(Kg)；K —海拔高度修正系数；（取K=1）C —七氟丙烷灭火设计浓度（%）；S —七氟丙烷过热蒸汽在101Kpa和防护区最低环境温度下的比容（m3/Kg），V —防护区的净容积（M3）；其中S = K1+ K2T式中T —温度（℃）K1—0.1269K2 —0.0005130 20℃时，S=0.13716；得音像档案库灭火剂设计用量如下：W = K×（V／Ｓ）×[C／（100－C）]=1×（397.2／0.13716）×[10／(100-10)]=321.7kg3.1.4 灭火剂储存量计算：依据GB50370--2005《规范》3.1.6条：系统储存量应为防护区设计用量与系统中喷放不尽的剩余量之和。

剩余量包括管网剩余量和瓶组剩余量。

根据规范相关规定和产品资料，结合组合分配中其它防护区的参数，最终选用150L储存容器钢瓶，其瓶组剩余量小于5Kg。

2019年消防工程师预习阶段备考已经开始，目前2019一级消防工程师报名时间预计为八月左右，但是为了以后的学习更加轻松，大家也应该在预习阶段抓紧时间备考。

消防考试网整理了《气体灭火系统设计规范》压力参数汇总，供各位考生备考。

《气体灭火系统设计规范》压力参数汇总
一、七氟丙烷气体灭火系统的喷头工作压力的计算结果，应符合下列规定：
1 一级增压储存容器的系统Pc ≥0.6(MPa，绝对压力);
二级增压储存容器的系统Pc ≥0.7(MPa，绝对压力);
三级增压储存容器的系统Pc ≥0.8(MPa，绝对压力)。

二、IG541混合气体灭火系统储存容器充装量应符合下列规定：
1 一级充压(15.0MPa)系统，充装量应为211.15kg/m;
2 二级充压(20.0MPa)系统，充装量应为281.06kg/m。

三、七氟丙烷灭火系统储存容器的增压压力宜分为三级，并应符合下列规定：
1 一级 2.5+0.1MPa(表压);
2 二级 4.2+0.1MPa(表压);
3 三级 5.6+0.1MPa(表压)。

四、七氟丙烷气体灭火系统增压压力为2.5MPa的储存容器宜采用焊接容器;增压压力为4.2MPa的储存容器，可采用焊接容器或无缝容器;增压压力为5.6MPa的储存容器，应采用无缝容器。

五、防护区内设置的预制灭火系统的充压压力不应大于2.5 MPa。

七氟丙烷气体罐剂计算一、七氟丙烷简介七氟丙烷（Heptafluoropropane，简称HFC-227）是一种无色、无味、不燃的气体，属于氢氟碳化合物（HFC）的一种。

在工业和生活中，七氟丙烷广泛应用于制冷、气溶胶、消防等领域。

由于其环保性能优于氟利昂，因此在替代氟利昂方面具有很大的潜力。

二、七氟丙烷气体罐剂计算方法1.计算公式七氟丙烷气体罐剂的计算主要包括以下两个方面：（1）充装量计算：充装量（kg）=罐体容量（L）×气体密度（kg/L）（2）燃烧热量计算：燃烧热量（kJ/kg）=燃烧热值（kJ/mol）×摩尔质量（kg/mol）2.参数说明（1）罐体容量：指七氟丙烷气体罐的体积，通常以升（L）为单位。

（2）气体密度：指七氟丙烷在一定温度和压力下的密度，通常以千克每升（kg/L）为单位。

（3）燃烧热值：指单位质量的七氟丙烷完全燃烧时所释放的热量，通常以千焦耳每摩尔（kJ/mol）为单位。

（4）摩尔质量：指七氟丙烷的摩尔质量，单位为千克每摩尔（kg/mol）。

三、应用场景及注意事项1.应用场景：七氟丙烷气体罐剂主要用于制冷系统、气溶胶制备、灭火器等领域。

在选择和使用时，需根据实际需求选择合适的罐体容量和气体密度。

2.注意事项：（1）在使用七氟丙烷气体罐剂前，务必检查罐体是否有泄漏，确保安全。

（2）根据实际应用需求，正确选择罐体规格，避免过大或过小的罐体造成浪费或不足。

（3）在运输和储存过程中，要遵循相关法律法规，确保安全可靠。

四、总结七氟丙烷气体罐剂在各类应用场景中具有广泛的应用前景。

通过掌握计算方法，我们可以更加准确地选择和使用七氟丙烷气体罐剂，确保其在各个领域的安全、高效应用。

七氟丙烷计算公式七氟丙烷是一种无色、无味、无毒的气体，具有较高的化学稳定性和难燃性。

由于其特殊的物理化学性质，七氟丙烷被广泛应用于灭火和消防领域。

七氟丙烷的化学式为CF3CHFCF3，密度为1.55g/cm³，沸点为-16.4°C，熔点为-129.7°C。

以七氟丙烷为主要成分的灭火剂可以有效灭火，并且由于其不易导电、不导热且不易形成二次污染物，所以被广泛应用于电力设备、计算机房、资料室、仓库等场所。

七氟丙烷的计算公式可以根据其化学组成和物理特性来推导。

下面我将详细介绍七氟丙烷的计算公式。

1.液体体积计算公式：七氟丙烷的液体体积可以根据密度和质量来计算。

计算公式如下：体积=质量/密度例如，如果有100克七氟丙烷，七氟丙烷的密度为1.55g/cm³，则液体体积为：体积 = 100克/ 1.55g/cm³ = 64.52cm³2.气体体积计算公式：七氟丙烷的气体体积可以根据物质的状态方程来计算。

根据理想气体状态方程PV=nRT，其中P为压力，V为体积，n为物质的摩尔数，R为气体常数，T为气体的温度。

体积=(质量/分子质量)×(气体常数×温度)=14.64L3.灭火效果计算公式：七氟丙烷的灭火效果可以根据灭火剂的浓度和火灾的等级来计算。

根据实验和经验，可以根据以下公式来计算七氟丙烷的灭火效果：灭火效果=K×(灭火剂浓度)^(1/2)其中，K为常数，取决于火灾的等级。

一般来说，对于不同类型的火灾等级，K的取值如下：-A等级火灾（固体火灾）：K=1.7-B等级火灾（液体火灾）：K=2.1-C等级火灾（气体火灾）：K=2.5例如，如果七氟丙烷的浓度为10%，对于B等级火灾，灭火效果可以计算为：灭火效果=2.1×(10%)^(1/2)=2.1×0.316=0.663以上是七氟丙烷的三个常见计算公式，分别涵盖了液体体积计算、气体体积计算和灭火效果计算。

七氟丙烷用量计算公式七氟丙烷作为一种高效的灭火气体，在消防领域有着广泛的应用。

要确定合适的七氟丙烷用量，就需要依靠准确的计算公式。

咱先来说说七氟丙烷灭火的原理。

它主要是通过化学抑制作用来灭火的，能够中断燃烧的链式反应，从而迅速扑灭火焰。

那七氟丙烷用量的计算可没那么简单，得考虑好多因素呢。

比如说防护区的容积大小、防护区的密封性、火灾的类型和危险等级等等。

一般来说，七氟丙烷用量的基本计算公式是这样的：W = C × V × S × K。

这里面的“W”代表七氟丙烷的设计用量，“C”是灭火设计浓度，“V”是防护区的净容积，“S”是七氟丙烷过热蒸汽在 101.3kPa 和防护区最低环境温度下的比容，“K”是海拔修正系数。

就拿一个实际的例子来说吧。

假设咱们有一个防护区，它的容积是500 立方米，防护区的最低环境温度是 20 摄氏度，火灾危险等级是中等，灭火设计浓度是 8%，海拔高度在 1000 米以下，那么咱们来算算七氟丙烷的用量。

首先，根据给定的条件，咱们可以查到在 20 摄氏度时，七氟丙烷过热蒸汽的比容“ S ”大概是 0.13716 立方米/千克。

由于海拔高度在1000 米以下，所以海拔修正系数“ K ”就是 1 。

然后，把这些数值代入公式：W = 8% × 500 × 0.13716 × 1 ，经过计算就能得出七氟丙烷的设计用量啦。

不过，这只是一个简单的例子。

在实际应用中，情况可能会复杂得多。

比如说，如果防护区的密封性不好，那气体泄漏的可能性就大，这时候可能就需要增加七氟丙烷的用量，以确保灭火效果。

还有啊，不同类型的火灾，对七氟丙烷的用量要求也不一样。

像电气火灾和液体火灾，它们的燃烧特性不同，需要的灭火浓度和用量也就有所差异。

所以说，在计算七氟丙烷用量的时候，一定要综合考虑各种因素，严格按照相关的规范和标准来进行，这样才能保证灭火系统的有效性和可靠性。

1)计算管道平均设计流量 主干管：)/(48.2810/75.284s kg tＷQ w ===式中 w Q —— 主干管平均设计流量(kg/s)； t —— 灭火剂设计喷放时间(s)。

支管1：g Q 1=w Q /2=14.24(kg/s) 支管2：g Q 2=w Q 1(kg/s)储存容器出流管：)/(07.410/)7/75.284(s kg tn W Q p ==⋅=2)计算充装率系统储存量：210ΔW ΔW W W ++= 管网剩余量：2ΔW =0储存容器剩余量：1ΔW =n ×2=7×2=14(kg) 充装率：()()())/(9.64207.07/315/30m kg V n W b =⨯=⋅=η 3)计算管网管道容积先按管道径求出单位长度的容积，然后依据管网计算图上管段长度求算：p V =18×3.42+××=0.0841(m 3)12)选用额定增压压力依据本《规》中规定，选用0P (绝对压力)。

4)计算全部储存容器气相总容积 依据本《规》公式)1(0γηnV V b -==7×0.07(1-/1407)=0.266(m 3)14)计算“过程中点〞储存容器压力 依据本《规》公式pm V γＷV V P P ++=200=×0.266)/[0.266+/(2×1407)+] =2.535(MPa，绝对压力)式中mP——过程中点时储存容器压力(MPa，绝对压力)；P——灭火剂储存容器增压压力(MPa，绝对压力)；V——喷放前，全部储存容器的气相总容积(m3)；γ——七氟丙烷液体密度(kg/ m3)，20℃时为1407kg/ m3；pV——管网管道的容积(m3)；n——储存容器的数量(个)；bV——储存容器的容量(m3)；η——充装量(kg/ m3)。

5)计算管路损失(1)a-b段以pQ=4.07kg/s与Dn=40mm，计算得：(ΔP/L)ab计算长度L ab=7.6(m)ΔP ab= (ΔP/L)ab×L ab×7.6=0.0152(MPa)(2)b-b’段wQ N=65mm，计算得：(ΔP/L)bb’计算长度L bb’=2.5(m)ΔP bb’=(ΔP/L)bb’×L bb’×2.5=0.00575(MPa)(3) b’-c段以wQ N=65mm，计算得：(ΔP/L)b’c计算长度L b’c=2+2.4+10.6+7.5(选择阀)+4.02(两个弯头)=26.52(m)ΔP b’c=(ΔP/L)b’c×L b’c×26.52=0.2042(MPa)(4)c-d段以gQ N=50mm，计算得：(ΔP/L)cd计算长度L cd =1.4+0.67+2.1=4.17(m)ΔP cd =(ΔP/L)cd ×L cd ×4.17=0.0321(MPa) (5)d-e 段以g Q N =40mm ，计算得：(ΔP/L)de计算长度L cd =3.2+1.65+1.31=6.16(m) ΔP cd =(ΔP/L)cd ×L cd ×6.16=0.0382(MPa) (5)求得管路总损失：∑dN ΔＰ1=ΔPab+ΔP bb ’+ΔP b ’c +ΔP cd +ΔP de =0.2823(MPa)6)计算高程压头依据本《规》中公式，g H γP h ··106-=其中，H=3.7m(“过程中点〞时，喷头高度相对储存容器液面的位差)∴g H γP h ··106-= =10-6×1407××=0.051(MPa) 7)计算喷头工作压力 依据本《规》中公式，h N m c P ΔＰP P d±-=∑1=2.2(MPa ，绝对压力) 8)验算设计计算结果依据本《规》的规定，应满足如下条件： (1)c P ≥0.7(MPa ，绝对压力)； (2)c P ≥2mP =2.535/2=1.2675(MPa ，绝对压力)。

七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范来源：中国绿色数据中心作者：机房360更新时间：2009/5/28 14:14:48摘要：为了合理设计七氟丙烷灭火系统，减少火灾危害，保护人身及财产的安全，制定本规范。

本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。

主编单位：深圳市消防局天津消防科学研究所1 总则第1.0.1条为了合理设计七氟丙烷灭火系统，减少火灾危害，保护人身及财产的安全，制定本规范。

第1.0.2条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。

第1.0.3条七氟丙烷灭火系统的设计，应做到安全可靠、技术先进、经济合理。

第1.0.4条七氟丙烷灭火系统可用于扑救下列火灾：1、电气火灾；2、液体火灾或可熔化的固体火灾；3、固体表面火灾；4、灭火前应能切断气源的气体火灾。

第1.0.5条七氟丙烷灭火系统不得用于扑救下列物质的火灾：1、含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；2、活泼金属，如钾、钠、镁、钛、锆、铀等；3、金属氢化物，如氢化钾、氢化钠等；4、能自行分解的化学物质，如过氧化氢、联胺等。

第1.0.6条灭火剂七氟丙烷HFC227ea的化学分子式为CF3CHFCF3，其质量应符合下列技术指标。

性能技术指标纯度≥99.6%（摩尔/摩尔）酸度≤3ppm水含量≤10ppm不挥发残留物≤0.01%悬浮或沉淀物不可见第1.0.7条七氟丙烷灭火系统设计，除执行本规范外，尚应符合现行的有关国家标准的规定。

2 术语、符号2.1术语第2.1.1条防护区能满足七氟丙烷全淹没灭火系统要求的有限封闭空间。

第2.1.2条全淹没灭火系统在规定的时间内，向防护区喷射一定浓度的七氟丙烷，并使其均匀地充满整个防护区的灭火系统。

第2.1.3条预制灭火装置按一定的应用条件，将七氟丙烷储存装置和喷放喷头等部件预先组合成套的灭火装置。

第2.1.4条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统第2.1.5条灭火浓度在101Kpa大气压和规定的温度条件下，扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比。
