单区域OSPF路由配置实验

实验 4-1 OSPF单区域配置学习目的●理解OSPF路由器Router ID的意义●掌握在特定接口或网络启用OSPF的方法●掌握使用display命令查看OSPF工作情况的方法●掌握使用OSPF发布默认路由的方法●掌握修改OSPF hello和dead时间的方法●掌握修改OSPF优先级的方法●理解OSPF在以太网上的DR/BDR选择过程拓扑图场景你是公司的网络管理员。

现在公司的网络准备使用OSPF协议来进行路由信息的传递。

规划网络中所有路由器属于OSPF的区域0。

实际使用中需要向OSPF发布默认路由，此外你也希望通过这次部署了解DR/BDR选举的机制。

学习任务步骤一. 基本配置<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei]sysname R1[R1]interface serial1/0/0[R1-Serial1/0/0]ip address 10.0.12.1 24[R1-Serial1/0/0]interface GigabitEthernet 0/0/0[R1-GigabitEthernet0/0/0]ip address 10.0.13.1 24[R1-GigabitEthernet0/0/0]interface loopback 0[R1-LoopBack0]ip address 10.0.1.1 24<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei]sysname R2[R2]interface serial 1/0/0[R2-Serial1/0/0]ip address 10.0.12.2 24[R2-Serial1/0/0]interface loopback 0[R2-LoopBack0]ip address 10.0.2.2 24<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei]sysname R3[R3]interface GigabitEthernet 0/0/0[R3-GigabitEthernet0/0/0]ip address 10.0.13.3 24[R3-GigabitEthernet0/0/0]interface loopback 0[R3-LoopBack0]ip address 10.0.3.3 24[R3-LoopBack0]interface loopback 2[R3-LoopBack2]ip address 172.16.0.1 24步骤二. OSPF配置定义R1的Loopback0接口地址10.0.1.1作为R1的Router ID，使用默认的OSPF进程号1，将10.0.12.0/24、10.0.13.0/24和10.0.1.0/24三个网段定义到OSPF区域0。

单区域ospf路由协议实验步骤：
1.安装实验软件包。

本实验用R1，R2，R3，R4，R5五台设备进行演示, 如图所示。

2.五台设备共有10个接口需要配置IP地址。

例如：
R1和R2之间的网络可以采用192.168.12.0/24，接口地址例如左边是1右边是2。

R2和R3之间的网络可以采用192.168.23.0/24，接口地址例如左边是1右边是2。

R3和R4之间的网络可以采用192.168.34.0/24，接口地址例如左边是1右边是2。

R4和R5之间的网络可以采用192.168.45.0/24，接口地址例如上边是1下边是2。

R5和R1之间的网络可以采用192.168.51.0/24，接口地址例如下边是1上边是2。

3.对于每个路由设备R1，R2，R3，R4，R5：
3.1在配置模式下开启ospf协议
例如:R1(config)#router ospf 100
3.2给设备规定router-id，例如R1的router-id为1.1.1.1，其它设备类似。

例如: R1(config)#router-id 1.1.1.1
3.3将设备的两个接口放到区域0
例如: R1(config-router)#network 192.168.12.1 0.0.0.0 area 0
R1(config-router)#network 192.168.51.2 0.0.0.0 area 0
4. 验证：show ip route 后，每个路由器应该有5条路由，两条是静态路由, 其中3条是由ospf
发现的。

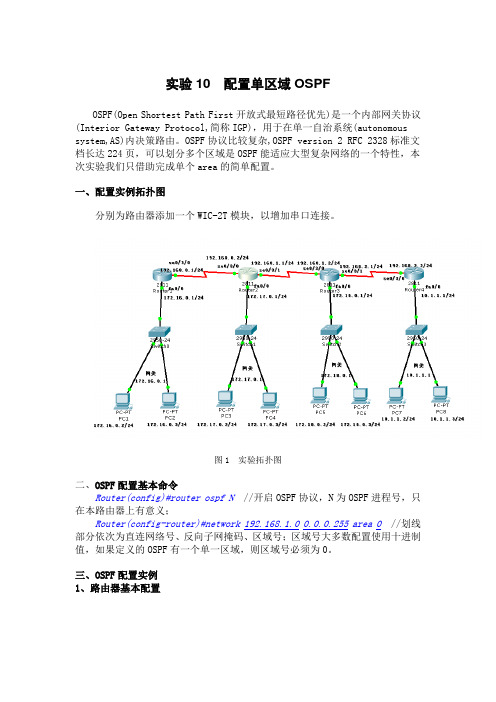

实验10 配置单区域OSPFOSPF(Open Shortest Path First开放式最短路径优先)是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。

OSPF协议比较复杂,OSPF version 2 RFC 2328标准文档长达224页，可以划分多个区域是OSPF能适应大型复杂网络的一个特性，本次实验我们只借助完成单个area的简单配置。

一、配置实例拓扑图分别为路由器添加一个WIC-2T模块，以增加串口连接。

图1 实验拓扑图二、OSPF配置基本命令Router(config)#router ospf N //开启OSPF协议，N为OSPF进程号，只在本路由器上有意义；Router(config-router)#network 192.168.1.0 0.0.0.255 area 0 //划线部分依次为直连网络号、反向子网掩码、区域号；区域号大多数配置使用十进制值，如果定义的OSPF有一个单一区域，则区域号必须为0。

三、OSPF配置实例1、路由器基本配置图2 以Router3为例介绍网络中各个路由器的基本配置2、启动OSPF图3 Router1的OSPF配置图4 Router2的OSPF配置图5 Router3的OSPF配置图6 Router4的OSPF配置实验10 配置单区域OSPF图7 以Router4为例查看路由器中的路由表3、校验、诊断图8 show ip protocol查看路由器中所启用的路由计算协议图9 show ip ospf图10 show ip ospf interface实验10 配置单区域OSPF图11 show ip ospf interface se0/3/0图12 show ip ospf neighbor 查看邻居图13 show ip ospf database图14 debug ip ospf events开启诊断，no debug ip ospf events关闭诊断图15 pc2能ping通所有网段内的PC或路由器。

实验四、OSPF单区域动态路由配置实验（1）实验四OSPF单区域动态路由配置实验一、实验目的：（1）联系理论知识，加深对ospf路由协议工作原理的理解和掌握。

（2）通过实验，掌握在路由器上配置单区域ospf路由协议的方法，掌握针对ospf路由的常用查看和测试命令。

二、实验内容（1）实验拓扑：（2）实验步骤：地址分配表（3）实验要求a)使用下列要求配置 RA 编址和OSPFv2 路由：- IPv4 编址取决于地址分配表- 进程ID 1- 路由器ID 1.1.1.1- 每个接口的网络地址- LAN 接口设置为被动接口（请勿使用 default 关键字）b)使用下列要求配置 RB 编址、OSPFv2 路由和OSPFv3 路由：- 根据地址分配表进行IPv4 和IPv6 编址- OSPFv2 路由要求：进程ID 1Router ID 2.2.2.2每个接口的网络地址LAN 接口设置为被动接口（请勿使用 default 关键字）步骤同上，不再重复- OSPFv3 路由要求：启用IPv6 路由进程ID 1Router ID 2.2.2.2在每个接口上启用OSPFv3c)使用下列要求配置 RC 编址和OSPFv3 路由：- 根据地址分配表进行IPv6 编址将Gigabit Ethernet 0/0 本地链路地址设置为FE80::3 - OSPFv3 路由要求：启用IPv6 路由进程ID 1Router ID 3.3.3.3在每个接口上启用OSPFv3步骤同上，不再重复，自行配置d)使用相应地址来配置PC。

- PCB 和 PCC IPv6 编址必须将本地链路FE80 地址用作默认网关。

单击PC机，进入desktop页面，点击ip configuration选项进行ipv4和ipv6地址的配置，并完成上述分配表文档e)检验您的配置并测试连接- OSPF 邻居应当已建立并且路由表是完整的- PCA 和PCB 之间的ping 应该成功- PCB 和PCC 之间的ping 应该成功。

ospf单区域配置实验报告一、实验名称OSPF单区域基础配置。

二、实验目的掌握在路由器上配置OSPF单区域。

三、实验原理OSPF（OpFnShortFstPathFirst，开放式最短路径优先）协议，是现在网络中应用最广泛路由协议之一。

属于内部网关路由协议，能够适应多种模网络环境，是经典链路状态（link-statF）协议。

0SPF路由协议经过向全网扩散本设备链路状态信息，使网络中每台设备最终同时一个含有全网链路状态数据库，然后路由器采取SPF算法，以自己为根，计算抵达其她网络最短路径，最终形成全网路由信息。

OSPF属于无类路由协议，支持VLSM（变长子掩码）。

OSPF是以组播形式讲行铸路状态通告。

在大规模网络环境中，0SPF支持区域划分，将网络进行合理计划。

划分区域时必需存在area0（骨干区域）。

其她区域和骨干区域直接相连或经讨虚铸路方法连接。

四、实验功效实现网络互连互通、从而实现信息共享和传输。

五、实验设备S3350（1台）、R1762路电器（两台）、V35线缆（1相）、交叉线可吉连线（1条）。

六、实验结果在这次实验中，我掌握了在路由器上配置OSPF单区域，知道了OSPF 路由协议是经过向全网扩散本设备链路状态信息，使网络中每台设备最终同时一个含有全网链路状态数据库，然后路由器采取SPF算法，以自己为根，计算抵达其她网络最短路径，最终形成全网路由信息这个实验原理。

即使在刚开始做实验时候出现了很多问题，比如说路由器和交换机之间应该怎么连线，IP地址和缺省网关没有配置正确等等，造成实验不能成功。

但以后经过同学之间相互研究和讨论以及老师耐心解答，这些问题都一一处理了，最终把实验成功做出来了、实现网络互连互通、从而实现信息共享和传输。

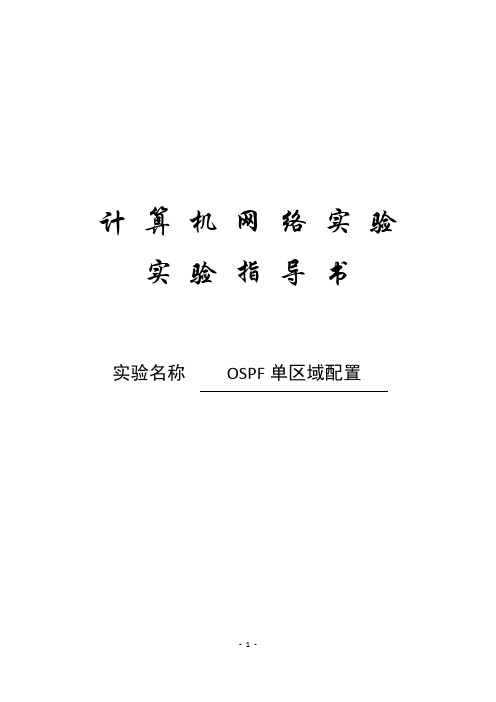

计算机网络实验实验指导书实验名称OSPF单区域配置一、实验目的1．配置OSPF单区域实验2．实现简单的OSPF配置二、实验原理在路由器上启用OSFP 进程，使用所有的路由信息通过OSFP 路由协议传递。

三、实验内容(一)实验拓扑图3-1 实验拓扑图实验设备：路由器3台。

拓扑图中有三台路由器，共有五个网段，并且是无类的子网。

在本拓扑图中使用OSPF 路由协议学习路由信息，并且使用的是单区域，所有的路由器都在区域0中。

(二)实验步骤1. 在路由器上配置IP 地址RA#config tRA(config)# interface FastEthernet 0/0RA(config-if)#ip address 192.168.20.1 255.255.255.252RA(config)#interface Loopback 0RA(config-if)#ip address 192.168.30.9 255.255.255.248RB#config tRB(config)# interface FastEthernet 0/0RB(config-if)#ip address 192.168.20.2 255.255.255.252RB(config)#interface FastEthernet 0/1RB(config-if)#ip address 192.168.10.1 255.255.255.224RC#config tRC(config)# interface FastEthernet 0/02. 配置OSPF3.验证测试用命令show ip route和ship ospf neighbor来验证配置四、备注事项在做本实验前，注意子网掩码的换算。

五、参考配置。

单区域OSPF的配置一、实验目的掌握单区域的OSPF的配置方法；理解链路状态路由协议的工作过程；二、实验内容实验的拓扑图如图2-1所示，要求通过配置单区域OSPF,实现RT1和RT2、RT2和RT3之间建立OSPF邻居，且互相学习到到loopback接口对应的路由信息。

图2-1三、实验步骤1.搭建实验环境并完成基本配置如表1-1。

表1-12.配置RT1的OSPF。

在RT1上启用OSPF协议，并在G0/0/0和Loopback0接口上使能OSPF，将它们加入OSPF的Area0。

[RT1] ospf 1[RT1-ospf-1] area 0[RT1-ospf-1-area-0.0.0.0] network 1.1.1.1 0.0.0.0[RT1-ospf-1-area-0.0.0.0] network 10.0.0.0 0.0.0.2553.配置RT2的OSPF。

在RT2上启用OSPF协议，并在G0/0、G0/1和Loopback0接口上使能OSPF，将它们加入OSPF的Area0。

[RT2] ospf 1[RT2-ospf-1] area 0[RT2-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0[RT2-ospf-1-area-0.0.0.0] network 10.0.0.0 0.0.0.255[RT2-ospf-1-area-0.0.0.0] network 20.0.0.0 0.0.0.2554.配置RT3的OSPF。

在RT3上启用OSPF协议，并在G0/0和Loopback0接口上使能OSPF，将它们加入OSPF的Area0。

[RT3] ospf 1[RT3-ospf-1] area 0[RT3-ospf-1-area-0.0.0.0] network 3.3.3.3 0.0.0.0[RT3-ospf-1-area-0.0.0.0] network 20.0.0.0 0.0.0.255四、实验结果1.配置结束后，如图4=1所示。

ospf单区域路由配置1.实验目的1）掌握OSPF单区域路由的配置2）配置虚拟局域网vlan的接口ip3）了解协议报文交互的过程以及协议报文的主要格式特点4）实现跨网络通信2.实验的网络拓扑图3.实验步骤1）按照上图的网络拓扑图进行具体的连线2）在三层交换机switch3560上进行交换机名称的修改；3）开启三层交换机的路由转发功能；4）进行端口vlan划分，并配置虚拟局域网vlan的接口ip；5）设置接口成员的接口类型，并将其加入到指定的虚拟局域网vlan中6）设置ospf单区域路由，并通告指定网段，ospf区域为骨干区域：area 0 7）分别在路由器Cisco2811_1和Cisco2811_2上开启成员接口，并配置接口IP；8）设置ospf单区域路由，并通告指定网段， ospf区域为骨干区域：area 0；9）配置完成后，在PC0上ping PC1，验证两台PC之间的网络的连通性。

PC0上ping PC1以及ARP学习的交互过程的过程如下：PC0自身先进行与运算（目的IP地址与自己的子网掩码逐位相与），运算之后发现网络位不相同，判断出PC0和PC1不属于同一网络，此时PC0上的ARP缓存表为空，没有PC1的Mac地址，由于PC0上ping PC1是跨网段的通信，要先发ARP 包请求网关的MAC地址，拿到网关的MAC地址才能正确封装数据，因此触发PC0在本网络内发送ARP广播请求报文，去学习PC1的Mac地址。

1）PC0 ping PC1，触发构造ICMP报文。

PC0将生成一个ICMP报文，并封装到IP数据包2）在做封装时，由于没有目的主机的Mac地址，此时PC0将调用ARP协议。

为获取目的主机的Mac地址，生成一个ARP请求包，再封装到以太网帧中，发送给上层的三层交换机3）当三层交换机收到ARP包后，首先查看数据帧原Mac地址，并记录PC0的IP 地址和对应的Mac地址，保存到Mac地址表中（交换机的地址学习功能），然后去响应这个ARP包，并作出回应，回应的这个ARP,源IP为三层交换机接口IP，源MAC为三层交换机接口MAC地址，目标IP为PC0的IP，目标MAC为PC0 的Mac。

实验五配置单区域OSPF一、实验目的掌握单区域OSPF配置方法掌握OSPF优先级的配置方法二、实验描述及组网图分别用串口线和双绞线将两台路由器相连，通过配置OSPF实现各网段互通互通。

图1-1 三、实验过程步骤一：搭建实验环境按照图示搭建实验环境，在路由器之间先用串口线相连。

步骤二：配置OSPF配置RouterA：[RouterA]interface s1/0[RouterA-Serial1/0]ip add 10.1.1.1 24[RouterA-Ethernet0/0]interface loopback 0[RouterA-LoopBack0]ip address 1.1.1.1 32[RouterA]router id 1.1.1.1[RouterA]ospf 1[RouterA-ospf-1]area 0[RouterA-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0[RouterA-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255配置RouterB：[RouterB][RouterB]int s1/0[RouterB-Serial1/0]ip add 10.1.1.2 24[RouterB-Ethernet0/0]interface loopback 0[RouterB-LoopBack0]ip address 2.2.2.2 32[RouterB]router id 2.2.2.2[RouterB]ospf 1[RouterB-ospf-1]area 0.0.0.0[RouterB-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0[RouterB-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255步骤三：检查路由器OSPF邻居状态及路由表在RouterA查看路由器的OSPF邻居状态，显示如下：[RouterA]display ospf peerOSPF Process 1 with Router ID 1.1.1.1Neighbor Brief InformationArea: 0.0.0.0Router ID Address Pri Dead-Time Interface State2.2.2.2 10.1.1.2 1 32 S1/0 Full/ -在RouterB 查看路由器的OSPF邻居状态，显示如下：[RouterB]dis ospf peerOSPF Process 1 with Router ID 2.2.2.2Neighbor Brief InformationArea: 0.0.0.0Router ID Address Pri Dead-Time Interface State1.1.1.1 10.1.1.1 1 32 S1/0 Full/ -分析：从上图可以发现，发现在RouterA和RouterB之间没有进行DR和BDR的选举。

实验7 单区域OSPF路由协议配置一、实验目的掌握OSPF 动态路由协议的配置、诊断方法。

二、实验任务1、配置OSPF 动态路由协议，使得3 台Cisco 路由器模拟远程网络互联。

2、对运行中的OSPF 动态路由协议进行诊断。

三、实验设备Cisco 路由器3 台，带有网卡的工作站PC 两台，交叉双绞线若干。

四、实验环境实验环境如图所示。

五、实验步骤1、运行Cisco Packet Tracer 软件，在逻辑工作区放入3 台路由器、两台工作站PC，分别点击各路由器，打开其配置窗口，关闭电源，分别加入一个 2 口同异步串口网络模块（WIC-2T），重新打开电源。

然后，用交叉线（Copper Cross-Over）按图（其中静态路由区域）所示分别连接路由器和各工作站PC，用DTE 或DCE 串口线缆连接各路由器（router0 router1），注意按图中所示接口连接（S0/0 为DCE，S0/1 为DTE）。

2、分别点击工作站PC1、PC3，进入其配置窗口，选择桌面（Desktop）项，选择运行IP 设置（IP Configuration），设置IP 地址、子网掩码和网关分别为：PC1：192.168.1.100/24 gw: 192.168.1.1，PC3：192.168.3.100/24 gw: 192.168.3.33、点击路由器R1，进入其配置窗口，点击命令行窗口（CLI）项，输入命令对路由器配置如下：点击路由器R2，进入其配置窗口，点击命令行窗口（CLI）项，输入命令对路由器配置如下：同理对R3 进行相应的配置：4、测试工作站PC 间的连通性。

从PC1 到PC3：PC>ping 192.168.3.100 （不通），如图所示。

不通的原因是PC1 和PC3 间无路由可达，下面需要在各路由器上设置OSPF 动态路由，使网络上各网段间能相互通信。

5、设置OSPF 动态路由接前述实验，继续对路由器Router0 配置如下：在R2、R3 上类似配置：6、在路由器Router0 上输入show ip route 命令观察路由信息，可以看到增加的RIP 路由信息。
