串联稳压电路工作原理和电路工作中应该注意的一些问题

串联调整型稳压电源电路原理调整型稳压电源电路是一种用于稳定输出电压的电子设备。

为了满足各种电子设备对电压稳定性的需求，人们提出了串联调整型稳压电源电路。

这种电路结构简单，可靠性高，因此被广泛应用于各种电子设备中。

串联调整型稳压电源电路的原理是通过串联的方式将稳压管、滤波电容和负载电阻连接在一起，实现对输出电压的稳定调整。

其中，稳压管起到了关键作用，它能够根据输入电压的变化自动调整输出电压，使其保持在设定值附近。

在串联调整型稳压电源电路中，稳压管的工作原理是利用电流的流动来实现对电压的稳定调整。

当输入电压发生变化时，稳压管会自动调整电流的流动来保持输出电压的稳定。

这样，无论输入电压如何变化，输出电压都能够保持在设定值附近。

为了进一步提高稳压效果，串联调整型稳压电源电路还可以添加滤波电容。

滤波电容能够平滑输出电压的波动，减少电压的纹波，使输出电压更加稳定。

同时，负载电阻也起到了平衡电流的作用，确保电流的稳定流动。

通过串联调整型稳压电源电路的原理，我们可以实现对电压的稳定调整。

这种电路结构简单、可靠性高，能够满足各种电子设备对电压稳定性的需求。

无论是家用电器、通信设备还是工业控制系统，都离不开稳定的电源供应。

串联调整型稳压电源电路正是为了满足这种需求而设计的，它在各个领域都有着广泛的应用。

串联调整型稳压电源电路是一种通过串联的方式实现对电压的稳定调整的电子设备。

它的原理是利用稳压管、滤波电容和负载电阻的组合来实现对输出电压的稳定控制。

这种电路结构简单、可靠性高，能够满足各种电子设备对电压稳定性的需求。

无论是家用电器、通信设备还是工业控制系统，都可以通过串联调整型稳压电源电路来实现稳定的电源供应。

串联型稳压电路工作原理1. 什么是串联型稳压电路？嘿，朋友们，今天咱们聊聊串联型稳压电路。

这听起来像是高深莫测的科技名词，其实就是一套让电压稳如老狗的电路，别看它名字长，其实用起来真心不复杂。

想象一下，你的手机、电脑要是没了电压保护，搞不好就得在一瞬间“瘫痪”了。

可别小瞧这个小小的稳压电路，它可是我们电子产品的守护神，帮我们抵挡那些电压的“波动小子”。

那么，什么叫串联呢？就是把多个组件串在一起，像串珠子一样，电流得一个个通过，才能保证电压的稳定。

这种电路的设计，简直就是为了解决我们日常生活中最常见的问题：电压不稳带来的烦恼。

试想一下，如果你正在看电影，忽然电压一波动，屏幕就黑了，简直让人心碎！2. 串联型稳压电路的工作原理2.1 稳压元件的作用好，咱们来说说串联型稳压电路是怎么工作的。

首先，这里得有一个稳压元件，通常是二极管或者稳压器，这家伙就像是你家里的门卫，专门把关，确保电流不会乱窜。

电流从电源来，经过稳压元件，二极管就开始工作了，电流只有在特定的电压下才能通过，超过这个电压的部分，嘿，就得“乖乖”放弃，转头去别的地方了。

这样一来，电路输出的电压就能稳稳当当地维持在我们需要的范围内。

2.2 工作过程中的电流流动电流流动的过程，就像是一个流动的舞蹈。

在这个舞台上，稳压元件是主角，电源是乐队，电流则是舞者。

当电源给电路提供电压时，电流像是听到音乐后兴奋的舞者，跃跃欲试。

经过稳压元件的“审查”，只有符合标准的电压才能顺利通过，真是一个“严格的舞会”。

这样一来，电流就会保持在一个相对稳定的状态，让我们的设备正常工作。

3. 优缺点分析3.1 串联型稳压电路的优点说到优点，那可真不少。

首先，这种电路结构简单，制作成本也低，简直是“省心省钱”的典范。

其次，它能很好地应对小幅度的电压波动，尤其适合用在一些对电压要求不高的场合，比如手机充电器、玩具等小型电子产品。

你想想，哪儿有便宜又实用的电路呢，没几样！此外，串联型稳压电路体积小，重量轻，真的是家居生活中的“隐形战士”。

串联型稳压电路的工作原理串联型稳压电路是一种常用的电子电路，用于确保电压的稳定性。

它由一个稳压二极管和一个限流电阻组成。

该电路可以通过调整输入电压来生成一个恒定的输出电压。

串联型稳压电路的工作原理如下：当输入电压施加到稳压二极管上时，稳压二极管会处于导通态。

在导通态下，稳压二极管的电流随着输入电压的增加而增加。

当电压达到稳压二极管的额定电压时，稳压二极管开始将电流稳定在一个具体的值。

在稳压二极管中，有一个内部参考电压源，该电压源在稳压二极管的正向电压上形成一个稳定的电压。

这个稳定的电压会通过稳压二极管的正向电压补偿电路反馈回输入电阻。

这个反馈会根据输入电压的大小来调节稳压二极管的电流，从而使输出电压保持恒定。

当输入电压低于稳压二极管的额定电压时，稳压二极管不会导通，电流不会通过稳压二极管和电阻。

这时，输出电压等于输入电压。

当输入电压高于稳压二极管的额定电压时，稳压二极管导通，电流通过稳压二极管和电阻。

稳压电路通过调节输入电阻，使电阻与稳压二极管之间的电压保持不变，从而将稳定的电压提供给负载电路。

串联型稳压电路具有以下优点：1.稳定性高：稳压二极管通过反馈机制自动调节电流，以保持输出电压恒定。

无论输入电压波动多么剧烈，输出电压都将保持不变。

2.可靠性好：稳压二极管具有快速稳定输出电压的能力，可以更好地应对电源电压的突然变化。

3.简单且成本低：串联型稳压电路的组成部件较少，制造成本较低。

但串联型稳压电路也存在一些缺点：1.能耗较高：由于稳压二极管处于导通状态下，电流会持续地通过它，从而导致一定的功耗。

2.热量较大：由于电流通过稳压二极管产生的能量损失会转化为热量，因此串联型稳压电路会产生一定的热量。

总的来说，串联型稳压电路通过稳压二极管和限流电阻来实现电压的稳定输出。

它可以提供稳定的电压给负载电路，保证负载电路的正常工作。

虽然有一些缺点，但是它在电子设备和电路中得到广泛应用，是一种简单可靠的稳压电路。

串联稳压电路工作原理1.串联稳压电路的基本原理串联稳压电路是通过在负载电路前面串联一个稳压器，使得负载电路能够得到稳定的直流电压。

稳压器的作用是通过自动调节电流或电压来保持输出电压不变。

当输入电源电压变化时，稳压电路可以自动调节输出电压或电流，以保持在设定范围内。

2.常见的串联稳压电路常见的串联稳压电路有三种类型：电阻稳压器、二极管稳压器和集成稳压器。

-电阻稳压器：电阻稳压器是一种简单的稳压电路，通过串联一个电阻器将电源电压降低到所需的输出电压。

然而，由于负载变化，输出电压也会变化，所以电阻稳压器具有较大的负载调整率。

此外，电阻稳压器也浪费了大量电功率。

-二极管稳压器：二极管稳压器通过使用一个二极管作为基本元件来实现稳压功能。

在正向偏置时，二极管会开始导通，将多余的电压释放到地上。

单个二极管只能提供固定的输出电压，不适用于变化的负载。

为了抑制输出电压的波动，常常会采用多个二极管级联的方式来实现更好的稳压效果。

-集成稳压器：集成稳压器是一种采用集成电路实现稳压功能的电路。

它由晶体管、电阻、电容等电子元件组成。

集成稳压器在保持输出电压稳定的同时，还具有较高的负载调整率和较小的静态功耗。

根据需要，可以选择不同的输出电压和电流来满足不同的应用要求。

3.典型的串联稳压电路下面以集成稳压器为例，介绍一种常见的串联稳压电路。

-集成稳压器工作原理：集成稳压器的核心部分是一个电压比较器和一个控制器。

电源电压经过转换电路进行滤波和整流，然后通过稳压器的输入端进入稳压器。

稳压器根据反馈电路中的参考电压和输出电压之间的差异，调整控制器的输出信号，控制开关管的导通时间，从而调节输出电压。

-集成稳压器的特点：集成稳压电路通过稳定器的内部反馈机制，能够快速响应输入电压的变化，实现快速调节。

它还具有精确的输出电压和电流控制功能，以及过压保护和过流保护功能，确保稳压器和负载的安全。

4.串联稳压电路的应用总结：串联稳压电路是一种通过在负载电路前面串联一个稳压器来保持输出电压稳定的电子电路。

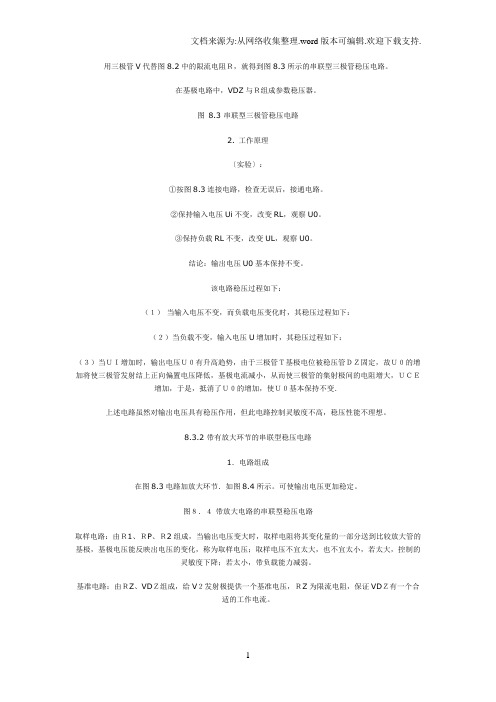

用三极管V代替图8.2中的限流电阻Ｒ，就得到图8.3所示的串联型三极管稳压电路。

在基极电路中，VDZ与Ｒ组成参数稳压器。

图8.3 串联型三极管稳压电路2. 工作原理〔实验〕：①按图8.3连接电路，检查无误后，接通电路。

②保持输入电压Ui不变，改变RL，观察U0。

③保持负载RL不变，改变UL，观察U0。

结论：输出电压U0基本保持不变。

该电路稳压过程如下：（１）当输入电压不变，而负载电压变化时，其稳压过程如下：（２）当负载不变，输入电压U增加时，其稳压过程如下：（３）当ＵＩ增加时，输出电压Ｕ０有升高趋势，由于三极管Ｔ基极电位被稳压管ＤＺ固定，故Ｕ０的增加将使三极管发射结上正向偏置电压降低，基极电流减小，从而使三极管的集射极间的电阻增大，ＵＣＥ增加，于是，抵消了Ｕ０的增加，使Ｕ０基本保持不变．上述电路虽然对输出电压具有稳压作用，但此电路控制灵敏度不高，稳压性能不理想。

8.3.2 带有放大环节的串联型稳压电路1．电路组成在图8.3电路加放大环节．如图8.4所示。

可使输出电压更加稳定。

图８．４带放大电路的串联型稳压电路取样电路：由Ｒ1、ＲP、Ｒ2组成，当输出电压变大时，取样电阻将其变化量的一部分送到比较放大管的基极，基极电压能反映出电压的变化，称为取样电压；取样电压不宜太大，也不宜太小，若太大，控制的灵敏度下降；若太小，带负载能力减弱。

基准电路：由ＲZ、VDＺ组成，给V２发射极提供一个基准电压，ＲZ为限流电阻，保证VDＺ有一个合适的工作电流。

比较放大管V2：Ｒ4既是V２的集电极负载电阻，又是V１的基极偏置电阻，比较放大管的作用是将输出电压的变化量，先放大，然后加到调整管的基极，控制调整管工作，提高控制的灵敏度和输出电压的稳定性。

调整管V１：它与负载串联，故称此电路为串联型稳压电路，调整管V１受比较放大管控制，集射极间相当于一个可变电阻，用来抵消输出电压的波动。

2．工作原理（１）当负载RL不变，输入电压ＵＩ减小时，输出电压U０有下降趋势，通过取样电阻的分压使比较放大管的基极电位ＵＢ２下降，而比较放大管的发射极电压不变（ＵＥ２＝ＵＺ），因此ＵBE2也下降，于是比较放大管导通能力减弱，ＵC2升高，调整管导通能力增强，调整管Ｖ1集射之间的电阻ＲCE1减小，管压降ＵCE1下降，使输出电压Ｕ0上升，保证了Ｕ0基本不变。

串联型直流稳压电源工作原理串联型直流稳压电源是一种常见的电源类型，用于为电子设备提供稳定的直流电源。

其工作原理主要分为三个方面：整流、滤波和稳压。

首先，整流是通过将交流电转换为直流电的过程。

通常采用整流桥电路来完成，整流桥电路由四个二极管组成，可以将交流电的正、负半波分别变换为直流电的正、负半波。

交流电经过整流后变为含有较大的纹波的直流电。

接下来是滤波，主要是对经过整流后的直流电进行滤波处理，去除或减小其中的纹波。

一般采用电容滤波器来实现。

电容滤波器利用电容的充放电特性，对纹波进行平滑滤波。

在电容滤波器中，电容充电时可以吸收纹波电压，而充电电流间歇供应到输入负载上；而电容放电则通过输出负载的从电容电阻式滤波电路中获得电流。

最后是稳压，稳压主要是通过反馈控制的方式，对滤波后的直流电进行稳定输出。

其中最常见的稳压控制方式是采用反馈电路，以及一些稳压元件，如稳压二极管、稳压器等。

当负载发生变化时，反馈电路可以感知到输出电压的变化，并通过电子元件将变化传递到稳压器中，使稳压器对输出电压进行调整，以保持输出电压稳定不变。

整流、滤波和稳压是串联型直流稳压电源工作的三个关键环节，它们相互配合，共同实现了对交流电的转换、纹波的滤波和输出电压的稳定。

在整个过程中，稳压器起到了至关重要的作用，它通过不断调整输出电压的方式，实现了对电子设备需要的稳定输出。

然而，串联型直流稳压电源并非没有缺点。

首先，由于采用了整流和滤波技术，稳压电源的成本相对较高。

其次，滤波器的电容具有容量限制，当输出电流较大时，可能无法满足对纹波的完全滤波。

此外，稳压电源对输入电源的稳定程度要求较高，对功率因数的要求也较高。

总的来说，串联型直流稳压电源是一种常用的电源类型，可以为电子设备提供稳定的直流电源。

其工作原理主要包括整流、滤波和稳压三个步骤。

尽管存在一些缺点，但串联型直流稳压电源在广泛的电子设备中得到了广泛应用。

晶体管串联稳压电路工作原理是引言：稳压电路是电子电路中常见的一种电路，其作用是在输入电压发生波动时，输出电压保持稳定。

晶体管串联稳压电路是一种常用的稳压电路，本文将介绍晶体管串联稳压电路的工作原理及其应用。

一、晶体管的基本原理晶体管是一种半导体器件，由P型、N型半导体材料组成。

它具有三个引脚，分别是发射极（Emitter）、基极（Base）和集电极（Collector）。

晶体管的工作原理是基于PN结的导电特性。

当晶体管的基极-发射极间的电压大于某个阈值时，PN结会呈现正向偏置。

此时，电子从N型半导体注入到P型半导体中，同时空穴从P型半导体注入到N型半导体中，形成电流。

这个过程被称为晶体管的放大作用。

二、晶体管串联稳压电路的工作原理晶体管串联稳压电路是一种基于晶体管的负反馈电路。

它由两个晶体管和若干个电阻组成。

在晶体管串联稳压电路中，一个晶体管被称为调整管（Adjusting Transistor），另一个晶体管被称为参考管（Reference Transistor）。

调整管的基极通过一个电阻与输入电压相连，调整管的发射极通过一个电阻与输出电压相连。

参考管的发射极通过一个电阻与输出电压相连，参考管的基极通过一个电阻与参考电压相连。

当输入电压发生波动时，调整管的工作状态也会发生变化。

调整管的发射极电压变化将导致参考管的工作状态发生变化，从而调整输出电压，使其保持稳定。

三、晶体管串联稳压电路的应用晶体管串联稳压电路在电子设备中有着广泛的应用。

它可以用于电源电压稳定，保护其他电子元件免受电压波动的影响。

例如，晶体管串联稳压电路可以用于手机充电器中。

当输入电压波动时，稳压电路可以使输出电压保持稳定，保护手机免受电压波动的损害。

晶体管串联稳压电路还可以用于电子仪器的电源稳定。

在实验室中，各种电子仪器需要稳定的电源供电，以确保实验结果的准确性和可靠性。

晶体管串联稳压电路可以起到稳定电源电压的作用，为实验仪器提供稳定的工作条件。

9.5.1 串联型稳压电路的工作原理一、基本调整管电路如下图（a）所示为稳压管稳压电路，负载电流最大变化范围等于稳压管的最大稳定电流和最小稳定电流之差，即（I ZM-I Z）。

扩大负载电流的最简单方法是：利用晶体管的电流放大作用,将稳压管稳定电路的输出电流放大后,再作为负载电流.电路采用射极输出形式，因而引入了电压负反馈，可以稳定输出电压，如图(b）所示，常见画法如图（c）所示.其工作原理如下：调整管:晶体管的调节作用使U O稳定，晶体管称为调整管。

要使调整管起到调整作用，必须使它工作在放大状态。

串联稳压电源：由于调整管与负载相串联，故称这类电路为串联型稳压电源。

线性稳压电源：由于调整管工作在线性区，故称这类电路为线性稳压电源。

二、具有放大环节的串联稳压电路★电路构成基本调整管稳压电路的输出电压不可调，且输出电压因U BE的变化而变，稳定性较差。

为了使输出电压可调，加深电压负反馈,可在基本调整管稳压电路的基础上引入放大环节。

电路如图所示，由调整管、基准电压电路、取样电路和比较放大电路组成。

★稳压原理当电网电压波动（或负载电阻的变化)使输出电压U O上升时，取样电压U N增大，由于稳压管的电压U Z不变，运放的输入电压U NP （=U N-U P=U N—U Z)增大，使A的输出减小（即调整管的基极电位降低）,而使调整管T的c—e压降低增大，从而调节输出电压U O （=U I—U ce）减小。

使输出电压得到稳定。

可见，电路是靠引入深度电压负反馈来稳定输出电压。

★输出电压的可调范围当电位器R2的滑动端在最上端时，输出电压最小为当电位器R2的滑动端在最下端时，输出电压最大为若R1=R2=R3=300Ω，U Z=6V，则输出电压9V≤U O≤18V。

★调整管的选择在串联型稳压电路中，调整管是核心元件，它的安全工作是电路正常工作的保证。

调整管一般为大功率管，因而选用原则与功率放大电路中的功放管相同，主要考虑其极限参数I CM、U（BR)CEO和P CM。

串联稳压电路的工作原理1. 引言稳压电路是电子设备中常见的一种电路，它可以将不稳定的输入电压转换为稳定的输出电压，以保证电子设备正常工作。

串联稳压电路是其中一种常见的稳压电路，本文将详细介绍串联稳压电路的工作原理。

2. 基本概念在介绍串联稳压电路之前，我们先来了解一些基本概念。

•输入电压（Vin）：指进入稳压电路的未经调整的输入直流电压。

•输出电压（Vout）：指从稳压电路输出的经过调整后的直流电压。

•负载（Load）：指连接在稳压器输出端的元件或设备，通常为阻性负载。

3. 串联稳压器的基本结构串联稳压器由三个基本部分组成：功率晶体管（或场效应管）、参考源和比较放大器。

•功率晶体管：用于控制输出端与地之间的通断状态，根据需要使得输出端与地之间有导通或截止状态来调整输出端的电位。

•参考源：提供一个稳定的参考电压，作为比较放大器的输入之一。

•比较放大器：将输入电压与参考电压进行比较，并输出一个控制信号，用于控制功率晶体管的导通或截止。

4. 工作原理串联稳压电路的工作原理可以分为三个阶段：起动阶段、调整阶段和稳定阶段。

4.1 起动阶段在串联稳压电路刚开始工作时，输出端电压为0V。

此时，比较放大器的输出信号使得功率晶体管导通，工作于饱和区。

通过功率晶体管的导通，输入电压通过串联稳压电路，直接从输出端短接到地，此时输出端电压等于输入端电压。

4.2 调整阶段在起动阶段之后，比较放大器开始工作，并将输入电压与参考源提供的参考电压进行比较。

如果输入电压高于参考源提供的参考电压，则比较放大器输出高电平信号；反之，如果输入电压低于参考源提供的参考电压，则比较放大器输出低电平信号。

•输入电压高于参考电压：比较放大器输出高电平信号，使功率晶体管导通，输出端与地之间的通断状态保持不变，输出端电压稳定。

•输入电压低于参考电压：比较放大器输出低电平信号，使功率晶体管截止，输出端与地之间断开，输出端电压为0V。

通过比较放大器的工作，串联稳压电路可以调整输出端的通断状态，以保持稳定的输出电压。

串联稳压电路工作原理1. 什么是稳压电路稳压电路是一种电路设计技术，用于在电子设备中提供稳定的电压输出。

它通过稳定输入电压的波动，以确保输出电压维持在预定范围内，不受负载变化、输入电压波动或温度变化的影响。

稳压电路在各种设备中广泛应用，如计算机、通信设备、家用电器等。

2. 为什么需要稳压电路在许多应用中，电子设备需要稳定的电压供电以确保其正常运行。

输入电压的不稳定性可能导致电路故障、设备损坏甚至危险。

稳压电路的主要目标是消除输入电压的波动，以提供稳定的电压输出，确保设备的正常运行。

3. 串联稳压电路的基本原理串联稳压电路是一种常见的稳压电路设计，它通过将稳压器连接在负载和电源之间，实现输入电压的稳定。

以下是串联稳压电路的基本原理：3.1. 加载调节加载调节是指在负载发生变化时，稳压电路能够自动调整输出电压以保持稳定。

当负载增加时，输入电压降低，稳压器通过自动调节来提供更高的输出电压。

反之，当负载减少时，输入电压升高，稳压器通过自动调节来提供较低的输出电压。

3.2. 稳压器的工作原理稳压器是串联稳压电路的核心组件，它通过控制电流流过其内部元件来稳定输出电压。

常见的稳压器包括二极管稳压器、晶体管稳压器和集成稳压器。

3.2.1. 二极管稳压器二极管稳压器是最简单的稳压电路之一。

它包括一个二极管和一个电阻。

在输入电压变化时，电阻通过调整二极管的导通和截止状态来实现输出电压的稳定。

然而，二极管稳压器的稳定性较差，输出电压易受负载变化和温度影响。

3.2.2. 晶体管稳压器晶体管稳压器比二极管稳压器更稳定和可靠。

它通过使用晶体管作为控制元件，在负载和电源之间提供稳定的电压输出。

晶体管稳压器的工作原理是通过控制其基极电流来调整输出电压。

当输入电压变化时，稳压器调整基极电流以保持稳定的输出电压。

3.2.3. 集成稳压器集成稳压器是现代电子设备中常用的稳压器类型。

它由微电子技术制造而成，具有更高的稳定性和可靠性。

集成稳压器通常包括稳压控制电路、功率放大器和负载调节电路。
