电动汽车模型后驱动桥的设计和制作

由于驱动桥壳是汽车的重要的承载件和传力件，桥壳的性能和强度显得尤为重要，尤其是载人较多的大中型客车，对传动系要求很高，对车桥的要求更为重要。

中重型客车的驱动桥类似于载重汽车的驱动桥，但因为客车承载的是人，在可靠性、平顺性和舒适性等方面要求的更为严格，总体布置形式两者有所不同。

现在的驱动桥壳可以分类为两种：整体式桥壳和分段式桥壳。

整体式桥壳具有较大的强度和刚度，桥壳与主减速器壳分开制造，便于主减速器装配、调整和维修等优点。

在结构上，针对多种不同的制造方法，整体式桥壳有多种不同的形式。

因而被中重型载重车辆广泛采用。

分段式桥壳分为左右两端，制造工艺简单，但维修时麻烦，现在很少采用。

本文所作的主要工作如下：（1）简要介绍客车驱动桥壳的结构（2）根据数据设计出该车的许用弯曲应力及扭转应力，看其是否满足强度需求（3）简要介绍后桥壳制造工艺关键字：驱动桥；传动系；大型客车；制造工艺AbstractDrive axle is at the end of the powertrain, and its basic function is increasing the torque and reducing the speed,bearing the force between the road and the frame or body. Its performance will have a direct impact on automobile performance .Drive axle is mainly composed of a main speed reducer, gear, axle and drive axle housing. The drive axle housing for supporting and protecting the main reducer, differential, and the axle shaft。

交通科技与管理93技术与应用0　引言本篇文章以市面上某款电动汽车的驱动桥为研究对象，使用ANSYS workbench 对其进行有限元模型分析，证实其强度刚度等都可满足使用标准，在此基础上采取直接优化方法，制定目标函数和输入参数后实施优化，从而获得更加可靠的数据，达到了轻量化的目标。

1　有限元分析1.1　构建车架模型及网格划分在建立驱动桥壳的模型时，需要抹去不影响整体性能的小孔与圆角，如此可降低网格划分难度。

选用的桥壳材料为45Cr 合金钢，屈服应力为450 MPa，总质量为28.15 kg，对各部件材料属性设置完成后，采取网格划分，使用的是六面体网格，网格数量为27 620，节点数为119 725。

1.2　极限工况仿真分析汽车在道路中行驶时会受到不同方向和大小的力，不过大都可以概括为四类工况，在进行计算时选用了这四类工况下的极限数值，对驱动桥桥壳进行仿真计算，获得了四类极限工况下桥壳的应力、位移分布规律。

最终的结论表明，一体化驱动桥桥壳在最大垂直力工况下桥壳中心处应力较大，为438.63 MPa；最大单位变形量是0.904 mm/m，都远低于国家标准值，所以此次研发的后桥结构满足极限工况中的应用要求，在极限状态下不会出现损伤。

1.3　疲劳寿命分析根据汽车规定标准QCT533-1999中对驱动桥壳疲劳试验的要求，测试负载最大按照满载时的2.5倍加载，为36 kN；最小按照满载时的0.25倍加载，为3.6 kN。

所得结果为在满载轴荷作用下驱动桥桥壳的最低寿命为52万次，与国家规定的最低次数50万次相比略高，所以驱动桥壳在该极限工况中的疲劳寿命仿真计算中是满足要求的。

2　优化设计2.1　目标函数设定经过上面的计算可以了解到，桥壳的最大应力为438.63 MPa，最大位移为1.529 2，远小于材料极限值，所以驱动桥在强度及刚度方面远超过车辆的使用要求。

考虑到生产成本及耗油量等问题，在确保安全基础下可采取轻量化设计，此处可对其尺寸进行优化设计。

汽车驱动桥的设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车驱动桥的设计流程一、需求分析阶段在开始设计汽车驱动桥之前，必须明确车辆的具体需求和使用场景。

电动汽车模型后驱动桥的设计和制作摘要汽车后桥是汽车的主要部件之一，其基本的功用是增大由传动轴或直接由变速器传来的转矩，再将转矩分配给左右驱动车轮，并使左右驱动车轮具有汽车行驶运动所要求的差速功能:同时，驱动桥还要承受作用于路面和车架或承载车身之间的铅垂力、纵向力，横向力及其力矩。

其质量，性能的好坏直接影响整车的安全性，经济性、舒适性、可靠性。

本文阐述了汽车驱动桥的基本原理并进行了系统分析，确定了电动汽车模型驱动桥的结构形式、布置方法、主减速器总成、差速器总成、桥壳等结构型式；并对主要零部件进行了强度校核，完善了驱动桥的整体设计。

关键词：电动汽车模型驱动桥主减速器差速器Drive axle of the electric vehicle models in the design and productionAbstractDrive axle is one of the most important parts of automobile. The function is to increase the torque from drive shaft or from transmission directly, and then distribute it to left and right wheels which have the differential ability automobile needed when driving. And the drive axle has to support the vertical force, longitudinal force, horizontal force and their moments between road and frame or body. Its quality and performance will affect the security, economic, comfortability and reliability.This paper describes the basic principles of automotive drive axle and carries out a systematic analysis.We have identified a model of electric vehicle drive axle of the structure, layout method, the main gear assembly, differential assembly and other structural types,and conducted a strength check of major components, and improve the overall design of the drive axle.Keywords:Electric vehicle model, Drive axle, Final drive, Differential目录1.绪论 (1)1.1 课题的背景及目的 (1)1.2 车驱动桥的现状和发展趋势 (1)2.遥控电动车后驱动桥的结构设计 (4)2.1驱动桥述概 (4)2.2 驱动桥的结构方案 (5)2.3 主减速器设计 (7)2.3.1 主减速器的结构形式的选择 (7)2.4 差速器设计与计算 (21)2.4.1 差速器类型的选择 (22)2.4.2 对称式圆锥行星齿轮差速器的差速原理 (23)2.4.3 差速器齿轮的基本参数选择 (24)2.4.4差速器齿轮的材料 (31)2.5半轴的设计 (31)2.5.1 半轴的型式 (31)2.5.2 半轴的设计与计算 (32)2.6 驱动桥壳设计 (33)3.遥控电动车后驱动桥的制作 (34)3.1 差速器的制作 (34)3.1.1 差速器外壳制作 (34)3.1.2 十字轴的制作 (35)3.1.3 行星轮、半轴齿轮的安装 (37)3.2 后驱动桥壳的制作 (39)3.2.2 减速齿轮轴的固定 (40)3.2.3 电机的固定 (42)结论 (44)致谢 (45)参考文献 (46)外文资料翻译及原文 (47)1.绪论1.1 课题的背景及目的随着汽车工业的发展和汽车技术的提高，驱动桥的设计和制造工艺都在日益完善。

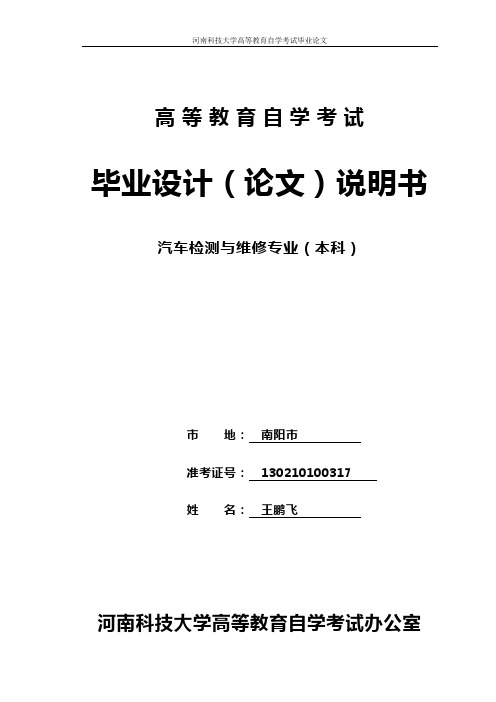

高等教育自学考试毕业设计（论文）说明书汽车检测与维修专业（本科）市地：南阳市准考证号：130210100317姓名：王鹏飞河南科技大学高等教育自学考试办公室高等教育自学考试毕业设计（论文）任务书一、题目：电动客车驱动桥总成设计二、本环节自年月日起至年月日三、进行地点：河南工业职业技术学院南实训楼四、内容要求：指导老师：邵海泉职称：讲师批准日期：年月日电动客车驱动桥设计总成摘要纯电动客车几乎是一种零污染的城市交通工具，因此国家相关政策和一些企业也正在投入资金和人力开展深入研究。
