建筑工程塔吊总体布置方案一、前言塔吊是建筑工程中不可或缺的重要设备，它在建筑施工中起着至关重要的作用，能够提升工程施工效率和质量。
因此，塔吊的总体布置方案对于施工过程非常重要。
本文将介绍建筑工程塔吊的总体布置方案，以期能够提高工程施工效率和安全性。
二、塔吊总体布置原则1. 安全原则：任何设备的布置都应以安全为首要原则。
塔吊在布置时应考虑到其在工程施工中的运行轨迹、运行范围及安全防护措施等，确保施工期间不发生安全事故。
2. 高效原则：塔吊的布置应考虑到其对施工作业的影响，以实现高效施工为目标。
3. 经济原则：在保证安全和高效的前提下，尽可能降低成本，确保施工效益。
4. 环保原则：在施工现场布置塔吊时，应考虑其对环境的影响，减少噪音污染和空气污染。
三、塔吊总体布置方案1. 布置位置选择在施工现场，塔吊的布置位置应遵循以下原则：- 考虑到建筑结构的需求和设计要求，选择布置位置，确保塔吊能够满足施工需要。
- 考虑到周边环境和交通条件，在选择布置位置时，应考虑到影响周边建筑和道路交通的情况。
- 在布置位置选择时，应考虑到塔吊的工作范围和高度限制，保证其安全运行。
2. 塔吊布置方向塔吊的布置方向应考虑到其在施工现场的工作范围和对周边环境的影响，一般按照以下原则进行选择：- 布置方向应符合塔吊的整体运行轨迹，确保其在施工现场能够满足工程施工需要。
- 考虑到塔吊对周边建筑和交通的影响，应根据实际情况选择布置方向，确保施工现场的安全和秩序。
3. 塔吊布置高度塔吊的布置高度应符合以下原则：- 根据建筑工程的实际需求和设计要求，选择合适的布置高度，确保塔吊能够满足施工作业需要。
- 考虑到塔吊的安全运行，应根据其工作范围和高度限制选择合适的布置高度，确保其安全性。
4. 塔吊布置数量根据建筑工程的实际需求和施工作业量，选择合适的塔吊数量进行布置。
一般应根据以下原则进行选择：- 根据施工现场的实际情况和需求，选择合适的塔吊数量，确保施工效率和质量。
第1篇一、工程概况1. 工程名称：XX工程项目2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积约XX万平方米，地上XX层，地下XX层。
4. 施工单位：XX建筑工程有限公司5. 施工周期：预计XX个月二、塔吊选择1. 塔吊型号：XX型号塔吊（如：QTZ80）2. 塔吊主要参数：- 最大起重高度：XX米- 最大起重力矩：XXkN·m- 起重臂长度：XX米- 塔身高度：XX米- 起重机台数：XX台三、安装施工方案1. 施工准备（1）技术准备- 组织相关人员学习塔吊的安装、使用和维护知识。
- 审查塔吊的出厂合格证、性能参数等资料。
- 编制详细的塔吊安装施工方案。
（2）人员准备- 组建专业的塔吊安装队伍，包括安装工、起重工、电工等。
- 对施工人员进行安全教育和技能培训。
（3）材料准备- 准备塔吊的各个部件，如塔身、吊臂、底座、平衡臂等。
- 准备安装工具和设备，如吊车、扳手、螺丝刀等。
（4）现场准备- 清理施工现场，确保安装区域平整、无障碍物。
- 设置安全警戒线，挂设警示标志。
- 准备好施工用的水电供应。
2. 安装步骤（1）基础施工- 根据塔吊的型号和施工要求，确定基础的位置和尺寸。
- 挖设基坑，进行基础混凝土浇筑。
- 待基础混凝土达到一定强度后，进行基础验收。
（2）塔身安装- 将塔身部件按照顺序组装。
- 使用吊车将组装好的塔身吊装至基础。
- 检查塔身垂直度，进行微调。
（3）吊臂安装- 将吊臂部件组装。
- 使用吊车将吊臂吊装至塔身，并与塔身连接。
- 调整吊臂长度，确保符合设计要求。
（4）平衡臂安装- 将平衡臂部件组装。
- 使用吊车将平衡臂吊装至塔身，并与塔身连接。
- 调整平衡臂位置，确保平衡。
（5）驾驶室安装- 将驾驶室吊装至塔身顶部。
- 连接驾驶室与塔身之间的电气线路。
（6）电气系统调试- 对塔吊的电气系统进行调试，确保各个部件运行正常。
- 检查限位器、报警器等安全装置是否灵敏可靠。
塔吊施工方案(专项方案)
一、施工准备
1.1 施工前检查
在进行塔吊施工之前，需对塔吊设备进行全面检查，确保设备完好无损。
检查
内容包括但不限于：塔吊外观是否完好，机械部件是否松动，电气线路是否正常等。
1.2 施工人员培训
施工人员需要接受相关培训，了解塔吊施工的基本原理、操作规范及应急处理
方式，确保施工过程安全顺利进行。
二、施工方案
2.1 施工流程
根据具体工程要求，确定塔吊的布置位置、工作范围和安全控制区域，制定详
细的施工方案，包括但不限于：起吊物品的重量、安全距离、施工顺序等。
2.2 安全措施
在进行塔吊施工过程中，必须采取有效的安全措施，包括但不限于：设置安全
警示标识、定期检查设备、保持通畅的施工区域等，确保施工过程安全可靠。
三、施工管理
3.1 施工计划管理
制定详细的施工计划，明确每个施工环节的具体时间节点、责任人及要求，及
时跟进施工进度，确保施工任务按时完成。
3.2 质量控制
建立严格的质量控制机制，对施工过程中的关键环节进行监督和检查，确保施
工质量符合要求。
四、施工总结
4.1 施工效果评估
施工完成后，对整个施工过程进行评估，总结经验教训，发现问题并及时改进，提升施工效率和品质。
4.2 安全隐患排查
对施工现场进行安全隐患排查，整改不安全因素，避免发生意外事故，确保施工过程安全可靠。
以上是关于塔吊施工的专项方案，通过严格执行施工准备、施工方案、施工管理和施工总结等环节，确保塔吊施工安全高效进行。
塔吊专项施工方案一、编制依据在编制塔吊专项施工方案时，我们需遵循国家有关法律法规和工程建设强制性标准，如《建筑施工安全检查标准》、《塔式起重机安全规程》等，同时结合施工现场实际情况和塔吊设备的具体参数。
二、工程概况本部分应详细介绍工程的基本情况，包括工程名称、地点、规模、结构类型、建筑高度、工期要求等，以及塔吊的型号、性能参数、安装位置等信息。
三、塔吊布置与选型根据工程的特点和施工需求，合理选择塔吊的型号和数量。
塔吊的布置应考虑到建筑物的整体布局、周边环境、相邻建筑物的安全距离等因素。
同时，还需对塔吊的基础设计、附着装置、稳定性等进行科学计算和论证。
四、安装与拆卸程序详细阐述塔吊的安装与拆卸步骤，包括准备工作、安装顺序、安全措施、检查验收等关键环节。
每一步骤都应有明确的操作指南和安全要求，确保施工人员能够规范操作。
五、安全技术措施本部分是方案的核心，需要全面考虑塔吊在使用过程中可能遇到的各种风险因素，并制定相应的预防措施。
包括但不限于塔吊作业区域的安全警示、操作人员的资质要求、应急预案、恶劣天气下的作业限制等。
六、质量控制措施为确保塔吊施工质量，应制定严格的质量控制流程。
从塔吊的进场检验到日常维护保养，再到定期的专业检查，每一项措施都应具体明确，责任到人。
七、环境保护与文明施工在塔吊施工过程中，应采取措施减少噪音、扬尘等对环境的影响，实现绿色施工。
同时，保持施工现场的整洁有序，体现文明施工的理念。
八、施工进度计划根据工程总体进度安排，合理划分塔吊的安装、使用和拆卸时间节点，确保塔吊施工与主体工程同步推进，不发生滞后影响。
九、组织管理与协调建立健全的组织管理体系，明确各级管理人员的职责和权限。
加强与建设单位、监理单位、其他施工单位的沟通协调，确保塔吊施工顺利进行。
十、附件资料提供塔吊施工所需的各类图纸、计算书、操作手册等附件资料，为施工人员提供详细的参考资料。

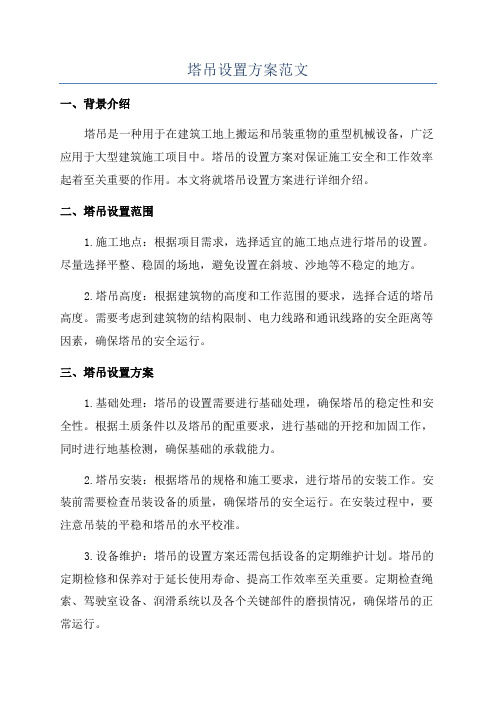

塔吊设置方案范文一、背景介绍塔吊是一种用于在建筑工地上搬运和吊装重物的重型机械设备，广泛应用于大型建筑施工项目中。
塔吊的设置方案对保证施工安全和工作效率起着至关重要的作用。
本文将就塔吊设置方案进行详细介绍。
二、塔吊设置范围1.施工地点：根据项目需求，选择适宜的施工地点进行塔吊的设置。
尽量选择平整、稳固的场地，避免设置在斜坡、沙地等不稳定的地方。
2.塔吊高度：根据建筑物的高度和工作范围的要求，选择合适的塔吊高度。
需要考虑到建筑物的结构限制、电力线路和通讯线路的安全距离等因素，确保塔吊的安全运行。
三、塔吊设置方案1.基础处理：塔吊的设置需要进行基础处理，确保塔吊的稳定性和安全性。
根据土质条件以及塔吊的配重要求，进行基础的开挖和加固工作，同时进行地基检测，确保基础的承载能力。
2.塔吊安装：根据塔吊的规格和施工要求，进行塔吊的安装工作。
安装前需要检查吊装设备的质量，确保塔吊的安全运行。
在安装过程中，要注意吊装的平稳和塔吊的水平校准。
3.设备维护：塔吊的设置方案还需包括设备的定期维护计划。
塔吊的定期检修和保养对于延长使用寿命、提高工作效率至关重要。
定期检查绳索、驾驶室设备、润滑系统以及各个关键部件的磨损情况，确保塔吊的正常运行。
4.安全措施：塔吊设置方案需要包括相应的安全措施。
在塔吊上设置安全标识，提示工作人员注意事项；设置安全警戒线，防止无关人员进入危险区域；建立安全管理制度，对操作人员进行培训和考核。
同时，要加强对塔吊的监督和检查，及时发现隐患并进行处理。
四、应急预案在塔吊设置方案中，还需要考虑应急预案。
如突发天气变化和地震等情况，会对塔吊的稳定和工作产生影响。
因此，需要制定相应的应急预案，包括人员撤离、设备保护、停工措施等。
五、成本控制塔吊的设置方案还需考虑成本控制。
根据塔吊的规格、租赁费用、施工周期等要素，合理控制成本，确保在盈亏平衡的基础上实现施工项目的顺利进行。
综上所述，塔吊设置方案对保证施工安全和提高工作效率具有重要意义。
一、方案背景为确保塔吊施工过程中的安全，预防事故发生，提高施工效率，根据国家相关法律法规和施工现场实际情况，特制定本塔吊施工专项安全方案。
二、安全目标1. 确保施工现场塔吊安装、拆卸、使用过程中，人员、设备安全无事故；2. 塔吊操作人员持证上岗，熟悉操作规程和安全注意事项；3. 加强现场安全管理，确保施工现场安全有序。
三、组织机构及职责1. 项目经理：全面负责塔吊施工安全工作，确保方案的实施；2. 技术负责人：负责编制塔吊施工专项安全方案，监督实施；3. 安全管理人员：负责现场安全检查、监督，发现安全隐患及时整改；4. 塔吊操作人员：严格遵守操作规程，确保操作安全。
四、安全措施1. 塔吊安装、拆卸、使用前的准备工作：（1）塔吊安装前，应检查基础是否平整、坚实，基础尺寸是否符合要求；（2）检查塔吊各部件是否完好，紧固件是否齐全；（3）检查电缆、液压系统、控制系统等是否正常；（4）检查塔吊操作人员是否具备相应资质。
2. 塔吊安装、拆卸、使用过程中的安全措施：（1）塔吊安装、拆卸过程中，应设置警戒区域，严禁无关人员进入；（2）操作人员必须佩戴安全帽、安全带等防护用品；（3）塔吊安装、拆卸过程中，严禁酒后作业、疲劳作业；（4）塔吊操作人员应严格按照操作规程进行操作，不得擅自改变操作程序；（5）塔吊吊装、运输过程中，严禁超载、超速、超范围作业；（6）塔吊作业过程中，严禁无关人员进入吊装区域。
3. 塔吊使用过程中的安全措施：（1）塔吊操作人员应熟悉塔吊性能，掌握操作技能；（2）塔吊作业过程中，应确保吊物平稳、牢固；（3）塔吊作业过程中，严禁吊装易燃、易爆、有毒、有害等危险物品；（4）塔吊作业过程中，应保持操作区域畅通，确保作业安全；（5）塔吊作业过程中，应加强设备检查和维护，确保设备正常运行。
五、应急处理1. 塔吊作业过程中发生事故，立即停止作业，启动应急预案；2. 立即组织人员疏散，确保人员安全；3. 及时报警，请求救援；4. 保护现场，配合相关部门调查事故原因。
编制施工方案塔吊施工方案：塔吊作业1. 方案背景介绍塔吊作为一种重型起重设备，在建筑工程中起着至关重要的作用。
为了保证施工的安全和顺利进行，编制施工方案是必不可少的。
本方案的主要目标是根据具体项目的需求和条件，合理安排塔吊的使用和操作。
2. 方案内容（1）塔吊选择根据工程的需求和条件，确定塔吊的种类和规模。
要考虑到塔吊的起重能力、工作半径、高度和稳定性等因素，选择适合的塔吊型号。
（2）场地准备对塔吊的安装和使用场地进行准备工作。
确保场地平整、坚实，并满足塔吊的基础要求。
同时，要合理划定工作范围，确保周围的人员和设备的安全。
（3）塔吊安装根据塔吊的安装图纸和使用说明书，进行塔吊的安装工作。
安装中要严格按照规范进行，确保塔吊的稳定和安全。
（4）操作人员培训为塔吊操作人员进行培训，使其掌握塔吊的操作技术和安全规范。
培训内容包括塔吊的控制系统、起重操作规程、安全操作注意事项等。
（5）施工方案编制根据工程的实际情况，编制详细的施工方案。
方案中要包含塔吊的使用时间安排、作业范围、起重计划、安全措施等内容，确保施工的顺利进行。
3. 施工流程（1）施工准备：场地准备、塔吊安装、操作人员培训等工作。
（2）施工作业：按照施工方案进行塔吊的起重作业。
操作人员要根据工程的需要和要求，合理调整塔吊的位置和姿态。
（3）作业监督：监督塔吊的使用情况，及时发现并解决问题。
同时，要加强对周围环境和人员的安全管理，确保施工安全。
4. 保证施工安全和质量的措施（1）加强施工安全教育，提高操作人员的安全意识和技能水平。
（2）建立完善的安全管理制度，加强安全巡检和事故隐患排查。
（3）严格按照施工规范进行施工，确保工程质量。
（4）加强施工现场的管理，定期组织安全技术交底和会诊。
5. 施工方案的监督与验收施工方案的执行过程中应设立专职监督人员，对施工进度和施工质量进行监督。
完成施工后，进行验收工作，确保施工工程的质量和安全。
总结：本方案详细介绍了塔吊作业的相关内容，包括塔吊选择、场地准备、塔吊安装、操作人员培训、施工方案编制等。
第1篇一、项目背景随着我国城市化进程的加快，建筑行业得到了迅猛发展。
塔吊作为建筑施工中不可或缺的起重设备，其在建筑施工过程中的应用越来越广泛。
为确保塔吊施工安全、高效、顺利进行，特制定本塔吊施工方案。
二、施工范围本方案适用于各类建筑施工过程中塔吊的安装、拆卸、使用和维护。
三、施工原则1. 安全第一：严格遵守国家有关法律法规和行业标准，确保施工安全。
2. 高效施工：合理安排施工计划，提高施工效率。
3. 节约成本：合理使用材料，降低施工成本。
4. 环保施工：采取有效措施，减少施工对环境的影响。
四、施工组织1. 施工单位：负责塔吊的安装、拆卸、使用和维护。
2. 监理单位：负责监督塔吊施工过程，确保施工安全、质量。
3. 设计单位：负责塔吊的选型、设计及相关技术支持。
五、施工准备1. 技术准备：组织施工人员进行塔吊安装、拆卸、使用和维护的培训，提高施工人员的专业技能。
2. 材料准备：根据工程需求，采购合格的塔吊设备、配件及辅助材料。
3. 施工设备准备：确保塔吊安装、拆卸、使用和维护所需设备齐全、完好。
4. 施工现场准备：确保施工现场符合塔吊安装、拆卸、使用和维护的要求。
六、施工工艺1. 塔吊安装（1）安装前检查：检查塔吊设备、基础、基础预埋件等是否符合要求。
（2）基础施工：根据设计要求，进行塔吊基础施工，确保基础稳固。
（3）塔吊安装：按照安装步骤，依次完成塔身、塔帽、驾驶室、吊臂等部件的安装。
（4）调试与试运行：完成塔吊安装后，进行调试与试运行，确保塔吊运行正常。
2. 塔吊拆卸（1）拆卸前检查：检查塔吊设备、基础、基础预埋件等是否符合要求。
（2）拆卸步骤：按照拆卸步骤，依次完成塔帽、驾驶室、吊臂等部件的拆卸。
（3）基础拆除：拆除塔吊基础，确保基础稳固。
3. 塔吊使用（1）操作人员培训：对操作人员进行培训，确保其熟悉塔吊操作规程。
（2）吊装作业：按照吊装作业规程，进行吊装作业。
（3）安全检查：定期进行塔吊安全检查，确保塔吊运行正常。
塔吊作业方案塔吊作业方案1. 项目背景塔吊是在建筑施工、桥梁建设、的重要起重设备之一，其作业方案的制定对于施工的顺利进行和工作安全有着重要意义。
本文将详细讨论塔吊的作业方案，包括作业前的准备工作、作业过程中的安全注意事项以及作业后的清理工作。
2. 作业前准备工作在开始塔吊作业之前，需要进行以下准备工作：2.1 确定作业区域根据施工需求和塔吊的起重范围，确定塔吊的作业区域，并确保该区域的地面坚实平整，足以承受塔吊的重量和震动。
2.2 检查塔吊设备对塔吊设备进行严格的检查，确保其机械结构完好、电气系统正常运行，所有安全装置齐全有效。
如果发现任何故障或异常情况，应及时通知维修人员进行修理。
2.3 制定作业计划根据施工图纸和工程要求，制定详细的作业计划，包括起重物体的重量、尺寸、吊装点的位置和绳索的使用方案等等。
确保所有的作业人员都清楚了解作业计划，并按照计划进行操作。
2.4 应急准备在作业现场设置应急疏散通道和避难区域，配备必要的急救设备和灭火器材，并确保所有作业人员都熟悉应急处理程序。
3. 作业过程中的安全注意事项塔吊作业过程中，需要特别注意以下安全事项：3.1 人员安全- 作业现场必须禁止无关人员进入，仅允许经过专业培训和持有相应证书的人员参与作业。
- 作业人员必须穿戴符合要求的个人防护装备，包括安全帽、安全鞋、手套等。
- 作业人员应定期进行身体健康检查，确保身体状况符合作业需求。
3.2 起重物体安全- 对于重量大、体积大的物体，应进行预先评估并采取相应的安全措施，如使用合适的杠杆工具进行固定，确保起重物体的稳定。
- 在起重物体吊装过程中，应加强通讯联系，确保操作人员和信号人员的沟通畅通，确保起重物体的准确位置和稳定状态。
3.3 环境安全- 在作业现场设置明显的安全警示标志，指示危险区域和禁止通行区域。
- 作业现场严禁有爆炸、易燃、易爆物品存在，如有必要，应进行必要的隔离和防护措施。
- 尽量避免作业在恶劣的天气条件下进行，如大风、暴雨等，必要时暂时停止作业。
塔吊施工方案一、工程概况二、塔吊选型及布置1.选型：根据工程需求，我们选择了QTZ63型塔吊，该型号塔吊具有起升高度高、幅度大、载重能力强等特点，适用于高层建筑施工。
2.布置：施工现场共布置4台塔吊，分别位于建筑物的四个角落，形成全方位覆盖。
塔吊之间距离控制在30米左右，以满足施工现场的吊装需求。
三、塔吊安装与拆除1.安装：在塔吊安装前，需对施工现场进行平整处理，确保塔吊基础稳定。
安装过程中，严格按照厂家提供的安装说明书进行操作，确保塔吊安装质量。
2.拆除：塔吊拆除前，需对施工现场进行清理，确保拆除过程中无障碍物。
拆除时，按照先拆附件、再拆塔身、拆基础的顺序进行，确保拆除过程安全、顺利进行。
四、塔吊使用与管理1.使用：塔吊操作人员需持有特种作业操作证，熟悉塔吊性能，严格遵守操作规程。
在吊装过程中，确保吊物稳定，防止碰撞、挤压等事故发生。
2.管理：建立塔吊使用管理制度，对塔吊进行定期检查、维修、保养。
对操作人员进行安全培训，提高安全意识。
同时，设立塔吊指挥员，确保吊装作业有序进行。
五、安全防护措施1.施工现场设置安全防护网，防止高空坠落事故发生。
2.塔吊基础周围设置警示标志，提醒施工现场人员注意安全。
3.塔吊操作室配备通讯设备，确保与施工现场其他人员保持联系。
4.施工现场设置消防器材，定期进行消防检查，确保消防设施正常运行。
5.对施工现场人员进行安全帽、安全带等个人防护装备的佩戴，提高安全防护能力。
六、应急预案1.成立塔吊应急指挥部，明确各部门职责。
2.制定塔吊事故应急预案，包括事故报警、现场救援、事故调查等内容。
3.定期组织塔吊事故应急演练，提高应对事故的能力。
4.建立塔吊事故档案，对事故原因进行分析，防止类似事故再次发生。
七、施工进度与质量保障1.制定详细的施工进度计划，确保塔吊施工与整体施工进度相协调。
2.对塔吊施工人员进行技能培训，提高施工质量。
3.设立质量监管部门，对塔吊施工过程进行全程监控，确保施工质量。
1工程概况1.1总工程概况建设单位：杭州市拱墅区桃源新区开发建设指挥部设计单位：浙江中设工程设计有限公司监理单位：杭州之江工程建设监理有限公司质监单位：拱墅区建筑工程质量安全监督站安监单位：拱墅区建筑工程质量安全监督站施工单位：浙江新盛建设集团有限公司建设地点：拱墅区桃源街以北、依锦路以西，铁路北站单元R21-13地块。
建设面积：166423.89平方米A、建筑形式：本项目工程各楼基本情况见下表1.1。
表1.1 工程各楼基本情况表楼号建筑面积（m2）层数建筑高度（m）单元数结构类型6#楼18681.3 24 70.2 2 框剪7#楼8105.39 28 80.6 1 框剪10#楼7859.29 28 80.6 1 框剪11#楼7859.29 28 80.6 1 框剪12#楼13362.75 25 73 2 框剪9#楼14956.43 28 80.6 2 框剪13#楼12563.85 24 69.4 2 框剪14#楼13095.54 24 69.4 2 框剪15#楼19502.62 28 80.6 2 框剪配套公1888.37 2 框架二标地53052.2 -2 框剪小计168764一座整体式二层地下室为汽车库，地下室一二层高3.70米；住宅楼底层为架空层3.3米，楼层层高均为2.80米；1.2根据本工程特点，本工程选用塔吊型号因本工程为9个单位工程，地下部分为联体车库为满足工期要求，及现场大模板施工需要，故使用7台塔吊。
七台塔承担工程的垂直运输，确保七台塔吊的回转半径覆盖整个工程。
塔吊基础形式：除6#楼1号塔吊为桩基+承台式，其它6台桩基+钢构架形式。
（具体部署位置见施工总平面布置图。
）表1.2 塔吊位置及吨位塔吊编号1# 2# 3# 4# 5# 6# 7#安装位置6#楼东7#楼北9#楼东10#楼北12#楼北14#楼北15#楼北吨位60TM 80TM 60TM 60TM 80TM 60TM 80TM2土层情况及综合分析根据浙江省工程物探勘察院提供的本工程地质勘察报告显示。
1#塔吊位于地质报告33-33’剖面中Z92钻孔点附近，从地质报告看，该区域地坪标高为了-1.05m。
表2.1 土层厚度及摩擦力特征值表桩周土摩擦力层序岩土名称层厚（m）备注特征值kPa1-1层杂填土 1.7 /2-2层粉质粘土 2.5 183层淤泥质粘土 2.1 54-2 粉质粘土 2.2 134-3层粉质粘土 6.7 26/304-夹粉质粘土 3.3 144-3层粉质粘土 6.7 26/305层含砾粉质粘土 3.8 287-1层全风化凝灰岩 4.9 357-2层强风化凝灰岩 2.3 467-3层中等风化凝灰岩90根据地质报告显示30m才进入中等风化凝灰岩。
表2.2 R21-13地块各地层建议评价参数表层序岩土层名称凝聚力C内摩擦角φ压缩模量Es地基承载力特征值fk钻孔灌注桩桩周土摩擦力准值qsik桩端土承载力准值qpkKPa 度MPa KPa KPa KPa1 杂填土2-1 粉质粘土25 10.9 5.0 110 122-2 粘质粉土20 19.3 10.0 120 183 淤泥质粉质粘土17 8.7 2.0 60 54-1 粘土49 12.7 7.0 180 224-2 粉质粘土23 12.7 5.0 130 134-3 粉质粘土47 15.7 8.0 220 26（30）500（600）4-夹粉质粘土20 11.0 6.0 130 145 含砾粉质粘土29 18 12.0 240 286-1 全风化泥质粉砂岩37 16.3 10.0 260 30 12006-2 强风化泥质粉砂岩20.0 320 40 22007-1 全风化凝灰岩37 14.6 12.0 260 35 14007-2 强风化凝灰岩25.0 360 46 30007-3 中等风化凝灰岩 >30.0 1500 90 40003塔吊平面及高度设置根据本工程实际情况以及建筑物总平面布置，塔吊设置具体位置详见附图，塔吊安装总高度根据每栋楼的全高设置。
表3.1 各#塔吊型号表塔吊编号1# 2# 3# 4# 5# 6# 7# 型号QTZ60 QTZ60 QTZ80 QTZ60 QTZ60 QTZ60 QTZ60 安装高度M 82.2 92.6 92.6 92.6 85 82.2 92.6 幅度M 57 50 57 50 57 50 50 除1#、3#、5#塔吊臂长为57m外，其余臂长均为50m。
标准节高为3m。
其中塔吊附墙杆件的安装参照塔吊使用说明书要求的每处最大间距要求，结合本工程实际标高，按6层设一个附墙杆件。
塔吊附墙连接杆采用特制桁架式型钢作撑杆，具体按实际尺寸计算确定。
根据塔吊使用说明书要求，该基础采用4根φ800的混凝土钻孔灌注桩，桩顶为底板底，标高为-9.90m，施工现场较平整，平均自然地坪标高为-0.563m,桩端持力层为（7-2或6-2层）强风化凝灰岩。
砼强度等级为C30。
塔吊穿地下室底板，格构柱采用格构柱形式,共4根，截面尺寸为450×450mm,每根由四根L125×10的角钢和400×100×8@400的缀板焊接而成，格构柱之间采用L125×10的角钢作水平和斜向支撑，间距不大于1500m。
钢桁架下部插入钻孔灌注桩内3000mm,施工时先将格构柱与下部钻孔灌注桩的钢筋笼主筋焊接牢固,再整体吊入孔内。
塔吊格构柱伸到自然地坪。
4编制依据本工程塔吊方案设计依据如下表：1、本工程的地质勘察报告；2、本工程的施工图；3、本工程各栋楼试桩记录；4、塔式起重机GB/T5031-2008；5、《钢结构设计规范》GB50017-20036、建筑结构荷载规范(2006年版) GB 50009-2001；7、塔式起重机混凝土基础工程技术规程JGJ/T187-2009；8、建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010；9、固定式塔式起重机基础技术规程DB33/ T1053-2 008；10、浙江建机厂塔式起重机使用说明书。
5塔吊基座及桩基承载力验算设计时参用非工作状态的技术参数，单独承载力根据打桩时承载力读数，本工程地质资料测定按《拱墅区桃源新区金星村R21-13地块农转居公寓岩土工程勘察报告》。
验算分工作状态和非工作状态进行验算(其中工作时最不利状态为吊臂与承台组成450，非工作时最不利状态为吊臂与轴线平行)，塔吊技术参数按《QTZ60塔式起重机使用说明书》《QTZ80塔式起重机使用说明书》，详见下表及图注：( )内为工作状态参数图5.1 塔吊受力示意图表5.1 QTZ60工作时的弯矩、水平力和自重状态弯距(KN*M) 水平力(KN) 自重(KN) 非工作状态1796 73．5 434工作状态890 29 4971、塔吊基座钢构架及桩基验算塔吊的最不利状态及基座构架型式(如图所示)图5.2 倾斜力矩对基桩最不利位置图塔吊在施工地下工程期间的最不利状态为塔吊停止吊运，与承台组成450，发生大风时的状态。
此时：Fv(塔吊基础所受到的垂直荷载)=434KN 格构柱自重：L125×10（19.133kg/m ） 缀板-400×100×10：0.4×0.1×0.01×7850=3.14kg/0.4m=7.85kg/m 格构柱自重+缀板=19.133+7.85=26.983kg/m算上斜支撑近似1.2，则如1.2×26.986=32.3796kg/m=324N/m G=Fv+格构柱系统自重 最大风载(水平)Fh =73.5KN最大弯距M MAX =1976+73.5×9=2458KN ·m5.1桩基计算5.1.1单桩最大荷载 （1） 工况1()32179673.59i4343241091.54442Fv M X N Xi-+⨯+⨯⨯=±=±⎛⎫⎪⎝⎭∑=109.3±819.3926.6KN -710KN=（2） 工况22179673.59i109.342Fv M X N Xi+⨯=±=±∑=109.3±1158.9 1268.2KN -1049.6KN根据计算，单桩最大竖向力抗压为1268.2KN ，抗拔为1049.6KN 。
（3）工况3本工程塔吊最大高度92.6米时的重量验算其承载力。
5.1.2塔吊自重根据浙江建机塔吊使用说明书主要技术参数见下表：P 值按搭设高度92.6m 计算，塔吊各部件重量如下：=表5.2 塔吊各部件重量表P=1.435+3.735+1.98+1.74+0.34+1.09+0.375+1.77+3.4+0.89×31+2.910+8.94+1.25 = 56.555（t）=565.55KN（此为塔吊重量）5.1.3格构柱自重格构柱自重为38.032（kg）×9（m）×4根=1.369T因此在塔吊在92.6m时，其总重量为57.924T5.1.4承载力验算因本工程塔吊桩同工程抗拔桩施工，根据施工图设计说明φ800的桩单桩承载力为3300KN ×4（根）>工况3时的塔吊总重量（=565.55KN ）。
桩身钢筋笼： 31.351049.61010300As ⨯⨯=⨯=472.32mm 2选用B 25（490.9mm 2），即：桩主筋采用10B 25，同本工程地下室抗拔桩配筋(主筋为10B 25，箍筋配筋同抗拔桩)。
5.2格构柱计算：最大轴向拉力为1049.6KN,轴向压力为1268.2KN ，考虑轴向力产生的弯矩引起为主，乘以1.35荷载分项系数即为设计值。
5.2.1强度 L125×10角钢参数：A=24.373cm 2、z 0=3.45cm 、I X =297.03cm 3、W X 。
max =39.97、i x =3.85cm 。
32221.351268.210175.6/m m 215/424.37310N N N m mAλ⨯⨯===∠⨯⨯5.2.2整体稳定性计算长度按一端固支，一端铰支限水平位移，U 取1.0。
L=UL 0=1.0×9000=9000mm 。
回转半径：图5.3 回转半径计算示意I x=4[297.03×104+24.373×102×(225-34.5)2] =3.7×108mm4I XY=2×297.03×104+2×[99.98×104+24.373×102(2×225-2×34.5)2] =3.7×108mm4i==900046.5193.7λ==经查钢结构设计规范《GB50017-2009》中，按B类截面得872.0=ϕ。
