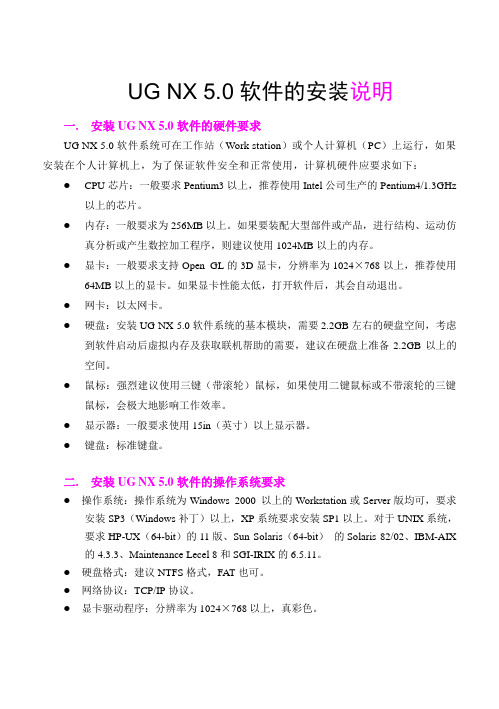

UG NX 5.0软件的安装说明一. 安装UG NX 5.0软件的硬件要求UG NX 5.0软件系统可在工作站（Work station）或个人计算机（PC）上运行，如果安装在个人计算机上，为了保证软件安全和正常使用，计算机硬件应要求如下：●CPU芯片：一般要求Pentium3以上，推荐使用Intel公司生产的Pentium4/1.3GHz以上的芯片。
●内存：一般要求为256MB以上。
如果要装配大型部件或产品，进行结构、运动仿真分析或产生数控加工程序，则建议使用1024MB以上的内存。
●显卡：一般要求支持Open_GL的3D显卡，分辨率为1024×768以上，推荐使用64MB以上的显卡。
如果显卡性能太低，打开软件后，其会自动退出。
●网卡：以太网卡。
●硬盘：安装UG NX 5.0软件系统的基本模块，需要2.2GB左右的硬盘空间，考虑到软件启动后虚拟内存及获取联机帮助的需要，建议在硬盘上准备2.2GB以上的空间。
●鼠标：强烈建议使用三键（带滚轮）鼠标，如果使用二键鼠标或不带滚轮的三键鼠标，会极大地影响工作效率。
●显示器：一般要求使用15in（英寸）以上显示器。
●键盘：标准键盘。
二. 安装UG NX 5.0软件的操作系统要求●操作系统：操作系统为Windows 2000 以上的Workstation或Server版均可，要求安装SP3（Windows补丁）以上，XP系统要求安装SP1以上。
对于UNIX系统，要求HP-UX（64-bit）的11版、Sun Solaris（64-bit）的Solaris 82/02、IBM-AIX的4.3.3、Maintenance Lecel 8和SGI-IRIX的6.5.11。
●硬盘格式：建议NTFS格式，FAT也可。
●网络协议：TCP/IP协议。
●显卡驱动程序：分辨率为1024×768以上，真彩色。
UG NX 5.0 安装说明三. 安装前的计算机设置为了更好地使用UG NX 5.0，在软件安装前需要对计算机系统进行设置，主要是操作系统的虚拟内存设置。

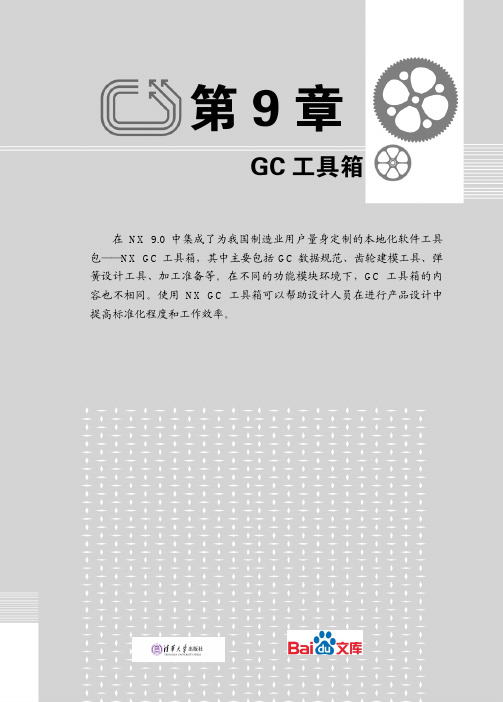

第9章GC工具箱在NX 9.0中集成了为我国制造业用户量身定制的本地化软件工具包——NX GC工具箱，其中主要包括GC数据规范、齿轮建模工具、弹簧设计工具、加工准备等。
在不同的功能模块环境下，GC工具箱的内容也不相同。
使用NX GC 工具箱可以帮助设计人员在进行产品设计中提高标准化程度和工作效率。
9.1 GC工具箱概述在UG NX 9.0中，系统为用户提供了“GC工具箱”这类新的本地化软件工具包，具有如下的应用特点。
GC工具箱旨在满足中国用户对NX的特殊要求，包含标准化的GB环境。
GC工具箱含有数据标准辅助工具，标准检测工具，制图、注释、尺寸标注工具和齿轮设计工具等。
使用GC工具箱，可以帮助用户在进行产品设计时大大提高标准化程度和工作效率。
展开NX 9.0的GC工具箱，主要包括GC数据规范工具(检查器、属性工具、标准化工具等)、齿轮建模工具(圆柱齿轮、锥齿轮、显示齿轮)、弹簧设计工具(圆柱拉伸弹簧、圆柱压缩弹簧、蝶形弹簧等)、加工准备(工件设置、配置、电极加工任务管理、加工基准设定)、注释(必检符号、检验表)等子工具。
系统会在不同的模块中提供相应的GC工具箱内容。
例如，在建模工作环境中，选择【菜单】│【GC工具箱】命令，子菜单中提供的命令选项如图9-1所示。
在制图工作环境中，【GC工具箱】子菜单中提供的命令选项如图9-2所示，其中还添加了制图工具、视图、注释和尺寸等命令。
图9-1 建模工作环境中的GC工具箱图9-2 制图工作环境中的GC工具箱9.2 齿轮建模GC工具箱中的齿轮建模工具能够根据用户设置的参数自动生成齿轮模型。
在建模工作环境中，选择【菜单】│【GC工具箱】│【齿轮建模】命令，其子菜单中提供了“圆柱齿轮”、“锥齿轮”和“显示齿轮”3种齿轮建模命令，如图9-3所示。
9.2.1 圆柱齿轮在建模工作环境中，选择【菜单】│【GC工具箱】│【齿轮建模】│【圆柱齿轮】。
