常规贴片阻容封装对照表
常规贴片电阻标准封装与额定功率对照表
常规钽电容封装对照表
常规电
解电容封装对
照表 (单位：m)
电阻电容包装形式
2、碳膜电阻
3、精密金属膜电阻
4金属氧化膜电阻
5、陶瓷电容
7、贴片电阻
贴片元件封装说明转
贴片元件封装说明
BGM
SMT是电子业界一门新兴的工业技术，它的兴起及迅猛发展是电子组装业的一次
革命，被誉为电子业的”明日之星”，它使电子组装变得越来越快速和简单，随
之而来的是各种电子产品更新换代越来越快，集成度越来越高，价格越来越便宜。
为IT（Information Technology）产业的飞速发展作出了巨大贡献。
SMT零件：SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用
的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其
是IC类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正
在经受着新一代封装形式（BGA、FLIP CHIP等等）的冲击，在本章里将分标准
零件与IC类零件详细阐述。
标准零件
标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节
只讲述常见的标准零件。目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感
(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内
为PCB（印刷电路板）上之零件代码】，在PCB上可根据代码来判定其零件类型，
一般说来，零件代码与实际装着的零件是相对应的。
一、零件规格:
(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成
了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表
公制表示法 1206 0805 0603 0402
英制表示法 3216 2125 1608 1005
含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm)
L:0.8inch(2.0mm)W:0.5inch(1.25mm)
L:0.6inch(1.6mm)W:0.3inch(0.8mm)
L:0.4inch(1.0mm)W:0.2inch(0.5mm)
注：a、L（Length）：长度； W（Width）：宽度； inch：英寸
b、1inch=25.4mm
（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装
1）电阻：
最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。注：
A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H
1210具体尺寸与电解电容B类3528类型相同
0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）
1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）
2）电阻的命名方法
1、5%精度的命名： RS – 05 K 102 JT
2、1％精度的命名：RS – 05 K 1002 FT
R －表示电阻
S －表示功率
0402是1/16W、
0603是1/10W、
0805是1/8W、
1206是1/4W、
1210是1/3W、
1812是1/2W、
2010是3/4W、
2512是1W。
05 －表示尺寸(英寸)：
02表示0402、
03表示0603、
05表示0805、
06表示1206、
1210表示1210、
1812表示1812、
10表示1210、
12表示2512。
K －表示温度系数为100PPM。
102 －5％精度阻值表示法：
前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102
＝1000Ω＝1KΩ。
1002 是1％阻值表示法：
前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002
＝10000Ω＝10KΩ。
J －表示精度为5％、
F－表示精度为1％。
T －表示编带包装
3）电容：
可分为无极性和有极性两类:
无极性电容下述两类封装最为常见，即0805、0603；
有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片钽电容的封装是分为
A型（3216），
B型（3528），
C型（6032），
D型（7343），
E型（7845）。有斜角的是表示正极,
4）、钽质电容(Tantalum)
钽质电容已经越来越多应用于各种电子产品上，属于比较贵重的零件，发展至今，也有了一个标准尺寸系列，用英文字母Y、A、X、B、C、D来代表。
其对应关系如下表
型号 Y A X B C D
规格
L（mm） 3.2 3.8 3.5 4.7 6.0 7.3
W (mm) 1.6 1.9 2.8 2.6 3.2 4.3
T （mm） 1.6 1.6 1.9 2.1 2.5 2.8
注意：电容值相同但规格型号不同的钽质电容不可代用。
如：10UF/16V”B”型与10UF/16V”C”型不可相互代用。
二极管：
根据所承受电流的的限度，封装形式大致分为两类，
小电流型（如1N4148）封装为1206，
大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0. 5
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，
常用的封装形式有三类： 0805、1206、1210
三、IC类零件
IC为Integrated Circuit(集成电路块)之英文缩写，业界一般以IC的封装形式来划分其类型，传统IC有SOP、SOJ、QFP、PLCC等等，现在比较新型的IC有B GA、CSP、FLIP CHIP等等，这些零件类型因其PIN (零件脚)的多寡大小以及PI N与PIN之间的间距不一样，而呈现出各种各样的形状，在本节我们将讲述每种IC的外形及常用称谓等。
1、基本IC类型
(1)、SOP(Small outline Package):零件两面有脚，脚向外张开（一般称为鸥翼型引脚）.
(2)、SOJ(Small outline J-lead Package):零件两面有脚，脚向零件底部弯曲（J型引脚）。
(3)、QFP(Quad Flat Package):零件四边有脚，零件脚向外张开。
(4)、PLCC(Plastic Leadless Chip Carrier):零件四边有脚，零件脚向零件底部弯曲。
(5)、BGA(Ball Grid Array):零件表面无脚，其脚成球状矩阵排列于零件底部。
(6)、CSP（CHIP SCAL PACKAGE）：零件尺寸包装。
2、IC称谓
在业界对IC的称呼一般采用“类型+PIN脚数”的格式，如：SOP14PIN、SOP16P IN、SOJ20PIN、QFP100PIN、PLCC44PIN等等。
四、零件极性识别
在SMT零件中，可分为有极性零件与无极性零件两大类。
无极性零件：电阻、电容、排阻、排容、电感
有极性零件：二极管、钽质电容、IC
其中无极性零件在生产中不需进行极性的识别，在此不赘述；但有极性零件之极性对产品有致命的影响，故下面将对有极性零件进行详尽的描述。
1、二极管(D)：在实际生产中二极管又有很多种类别和形态，常见的有Glass t ube diode 、Green LED、Cylinder Diode等几种。
(1)、Glass tube diode：红色玻璃管一端为正极(黑色一端为负极)
(2)、Green LED：一般在零件表面用一黑点或在零件背面用一正三角形作记号，零件表面黑点一端为正极(有黑色一端为负极)；若在背面作标示，则正三角形所指方向为负极。
(3)、Cylinder Diode：有白色横线一端为负极.
2、钽质电容:零件表面标有白色横线一端为正极。
3、IC：
IC类零件一般是在零件面的一个角标注一个向下凹的小圆点，或在一端标示一小缺口来表示其极性。

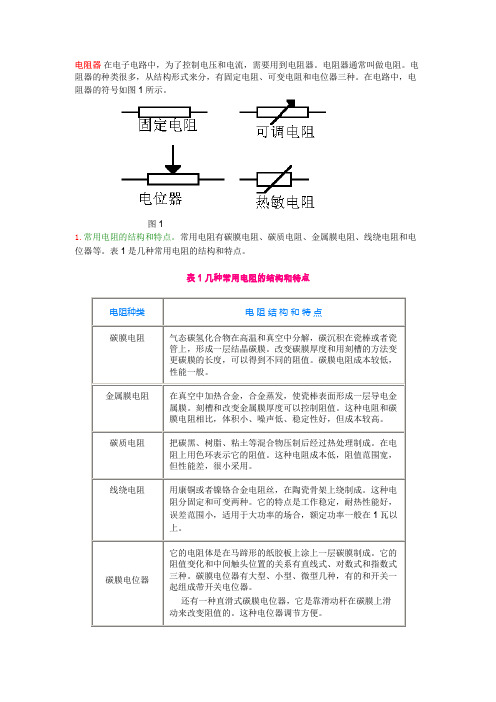

电阻、电容、电感基础知识 （一）电阻 常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。表1是几种常用电阻的结构和特点。 图1 电阻的外形 电阻种类(电阻结构和特点): 碳膜电阻 气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，性能一般。 金属膜电阻 在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。 碳质电阻 把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低，阻值围宽，但性能差，很小采用。 线绕电阻 用康铜或者镍铬合金电阻丝，在瓷骨架上绕制成。这种电阻分固定和可变两种。它的特点是工作稳定，耐热性能好，误差围小，适用于大功率的场合，额定功率一般在1瓦以上。 碳膜电位器 它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。它的阻值变化和中间触头位置的关系有直线式、对数式和指
