UPS电源及直流屏蓄电池运行维护规范（初稿）前言UPS电源、直流屏系统是为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，主要用于我公司总降后台运行、中控公共系统、销发系统及现场高压柜控制，是企业重要的供电保障设备，规范蓄电池的运行维护管理，是保障设备安全运行、生产经营正常进行的有效手段。
本规范由安徽海螺水泥股份有限公司机电保全部拟定并组织修订完善。
1、适用范围1.1、本规范适用于海螺集团控股水泥企业子公司，其他非控股水泥企业子公司参照执行。
1.2、电气运行人员、专业技术人员和管理人员均应熟悉本规范。
2、蓄电池的存储管理2.1、暂时不使用的蓄电池应存储于低温、干燥、清洁的环境中，避免热源、阳光直射。
2.2、蓄电池应充足电存放，且常温下每3个月进行一次补充电；每6个月应进行一次均衡充电以保持电池容量。
2.3、蓄电池存储应遵从FIFO(先进先出)原则，即首先使用存储时间最长的电池。
3、安装注意事项3.1、蓄电池安装时应检查确认电池型号、规格等是否符合要求，同时确认电池外观不得有变形、裂纹、破损，接线端子应完好，不得有酸液、污迹，极柱部位不应有腐蚀痕迹。
3.2、蓄电池表面应保持清洁，表面无灰尘、杂物等，清洗外表面可使用无纺布沾酒精进行擦拭。
3.3、蓄电池应尽可能安装在清洁、阴凉、通风、干燥的地方，避免受到阳光、加热器或其它辐射热源的影响，且应避开火源和可能产生火花设备。
安装时注意避开空调出风口或者可能产生滴水的管道下方。
3.4、蓄电池应立正放置，不可倾斜，且电池之间应保持10mm 以上的间距，以利于电池运行过程中的散热。
3.5、蓄电池端子连接排等所有接触面应事先用砂纸或铁刷清除氧化膜和污物，减少接触电阻，避免发热，同时电池之间端子连接要牢固，端子、连接片应加装绝缘保护盖，接线部位应涂防锈剂。
3.6、多组蓄电池并联情况下应遵照先串联后并联的连接方式，同时蓄电池接线完毕后应对电池进行编号便于后期使用维护时对号记录。

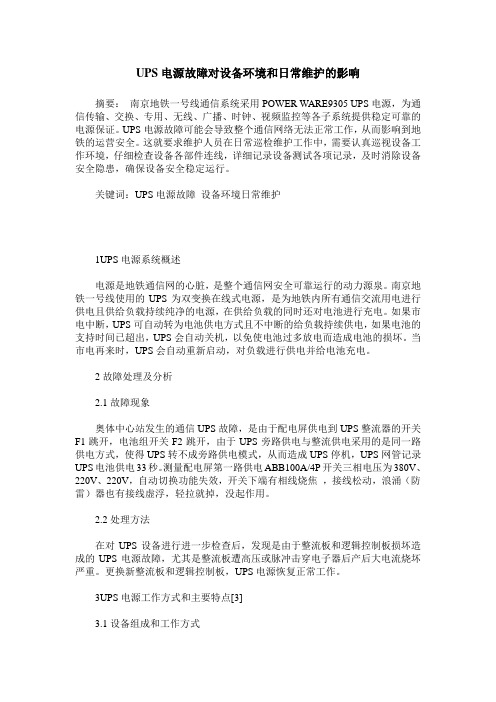

UPS电源故障对设备环境和日常维护的影响摘要：南京地铁一号线通信系统采用POWER WARE9305 UPS电源，为通信传输、交换、专用、无线、广播、时钟、视频监控等各子系统提供稳定可靠的电源保证。
UPS电源故障可能会导致整个通信网络无法正常工作，从而影响到地铁的运营安全。
这就要求维护人员在日常巡检维护工作中，需要认真巡视设备工作环境，仔细检查设备各部件连线，详细记录设备测试各项记录，及时消除设备安全隐患，确保设备安全稳定运行。
关键词：UPS电源故障设备环境日常维护1UPS电源系统概述电源是地铁通信网的心脏，是整个通信网安全可靠运行的动力源泉。
南京地铁一号线使用的UPS为双变换在线式电源，是为地铁内所有通信交流用电进行供电且供给负载持续纯净的电源，在供给负载的同时还对电池进行充电。
如果市电中断，UPS可自动转为电池供电方式且不中断的给负载持续供电，如果电池的支持时间已超出，UPS会自动关机，以免使电池过多放电而造成电池的损坏。
当市电再来时，UPS会自动重新启动，对负载进行供电并给电池充电。
2故障处理及分析2.1故障现象奥体中心站发生的通信UPS故障，是由于配电屏供电到UPS整流器的开关F1跳开，电池组开关F2跳开，由于UPS旁路供电与整流供电采用的是同一路供电方式，使得UPS转不成旁路供电模式，从而造成UPS停机，UPS网管记录UPS电池供电33秒。
测量配电屏第一路供电ABB100A/4P开关三相电压为380V、220V、220V，自动切换功能失效，开关下端有相线烧焦，接线松动，浪涌（防雷）器也有接线虚浮，轻拉就掉，没起作用。
2.2处理方法在对UPS设备进行进一步检查后，发现是由于整流板和逻辑控制板损坏造成的UPS电源故障，尤其是整流板遭高压或脉冲击穿电子器后产后大电流烧坏严重。
更换新整流板和逻辑控制板，UPS电源恢复正常工作。
3UPS电源工作方式和主要特点[3]3.1设备组成和工作方式设备组成示意图电源系统处于正常工作状态时，配电屏两路供电，第一路优先（除非手动强制转到第二路供电），在第一路无供电，控制电路确认后，自动转到第二路供电，当第一路恢复供电，有自动切换到第一路（切换一次时间3秒内）。
UPS维护与保养良好的维护和保养，不但可以保障供电安全，而且极大地延长UPS的使用寿命。
UPS的维护保养可以分为三部分:蓄电池的维护保养、UPS主机的维护保养、配电电路的维护保养。
一、蓄电池的维护保养蓄电池是UPS系统中的一个重要组成部分，它的优劣直接关系到整个UPS系统的可靠程度。
对关键IT系统的UPS，最好配置质量好的2V电池，保持电池组的一致性，浮充时各电池的电压应小于100mv。
对蓄电池所做的维护工作最重要的就是让蓄电池工作在合适的环境中，因为蓄电池对工作环境的温度有较高要求，温度适宜可以让蓄电池发挥出最佳潜能，相反蓄电池的功效就不能得到很好的利用，而且还会缩短蓄电池的使用寿命。
为此，我们尽可能地让蓄电池的工作温度保证在25℃左右，如果温度过高会缩短蓄电池使用寿命，温度太低了，将达不到标称的放电容量。
每月做到普量蓄电池组浮冲状态单体端电压与连接端螺丝是否紧固。
每三个月人为中断市电或降低直流母线电压，让蓄电池带负载进行放电,进行均冲。
蓄电池每年做一次容量测试，容量小于标称容量的70％应对其进行独立补充充电，不能恢复时应及时予以更换。
因为长期没断过电，我们通常总认为电池组是正常工作的，而实际上一旦断电，它仅能提供很短的延时，甚至根本没有延时，原因就是蓄电池长期处于浮充状态下，极板容易氧化。
通过在线充放电可以做到对蓄电池激活，均充能够使蓄电池的容量得到饱和，寿命得到延长。
因该注意UPS电池充放电电流，电流一般以C来表示，C的实际值与电池容量有关。
充电电流过大或过小都会影响电池的使用寿命。
放电电流一般要求在0.05～3C,UPS在正常使用中都能满足此要求，但也要防止意外情况的发生，如电池短路。
放电深度对电池使用寿命的影响也非常大，电池放电深度越深，其循环使用次数就越少,因此在使用时应避免小电流深放电。
二、UPS主机的维护保养正确对UPS电源进行操作，大功率UPS电源我们建议不能随便对其进行开关机操作，要进行开关机操作时因严格按照厂家提供的操作规程操作，每一步错误的操作都有可能对机器造成损害。
UPS电源使用和维护解决方案一、引言UPS（不间断电源）是一种重要的电力设备，用于提供电力备份和保护电子设备免受电力故障和波动的影响。
本文将介绍UPS电源的使用和维护解决方案，以确保UPS系统的高效运行和设备的可靠性。
二、UPS电源的基本原理UPS电源是一种能够将交流电转换为直流电，并在电力故障时提供备用电源的设备。
它由输入端、转换器、蓄电池和输出端组成。
当输入电力正常时，UPS将交流电转换为直流电，并同时充电蓄电池。
当输入电力中断时，UPS将蓄电池的直流电转换为交流电，以供电子设备使用。
三、UPS电源的选择1. 负载需求：根据设备的功率需求选择UPS电源的容量。
计算负载需求时，需要考虑设备的额定功率、起动电流和功率因数等因素。
2. 电池容量：根据负载需求和备用时间要求选择UPS电源的电池容量。
备用时间是指在电力故障时UPS能够提供持续电力的时间。
3. 输出波形：根据设备的要求选择UPS电源的输出波形。
常见的输出波形有纯正弦波、近似正弦波和方波。
四、UPS电源的安装1. 环境要求：UPS电源应安装在通风良好、温度适宜的环境中，远离水源和腐蚀性气体。
确保UPS电源的周围没有阻挡物，以便散热和维护。
2. 电源连接：将UPS电源的输入端与电网连接，输出端与设备连接。
确保连接线路符合安全要求，避免过长或过短的线路造成电压损失或设备故障。
3. 接地保护：UPS电源应与地线连接，以确保设备的安全运行。
接地线应符合国家和地区的标准要求。
五、UPS电源的日常使用1. 开关机操作：按照UPS电源的说明书正确操作开关机。
在开机前，确保输入电源和输出设备都处于正常状态。
在关机前，先关闭输出设备，然后再关闭UPS电源。
2. 负载管理：控制负载在UPS电源容量范围内，避免超负荷运行。
定期检查负载情况，根据需要进行负载均衡或升级UPS电源。
3. 定期测试：定期进行UPS电源的自检和测试，确保其正常工作。
测试包括电池容量测试、转换器测试和输出波形测试等。
ups电源的运行与维护方法UPS电源是一种为电子设备提供稳定电力的装置，它可以在电网供电异常或停电时提供备用电源，保护设备免受电力波动和突变的影响。
为了确保UPS电源的正常运行和延长其使用寿命，我们需要了解其运行原理和维护方法。
一、UPS电源的运行原理UPS电源主要由整流器、蓄电池和逆变器三部分组成。
当电网供电正常时，整流器将交流电转换为直流电，并用于为蓄电池充电；同时，逆变器将直流电转换为交流电，供给电子设备使用。
当电网供电异常或停电时，蓄电池会自动接管供电，通过逆变器将蓄电池的直流电转换为交流电，以保证设备的正常运行。
二、UPS电源的维护方法1. 定期检查UPS电源的工作状态：每隔一段时间，我们应该检查UPS电源的工作状态，包括输入电压、输出电压、电池电压等，以确保其正常运行。
可以通过UPS电源的显示屏或管理软件来查看这些参数。
2. 定期清洁UPS电源：UPS电源通常放置在相对封闭的环境中，容易积累灰尘和污垢。
因此，定期清洁UPS电源是必要的，可以使用干布或吹风机除尘，注意不要使用含有腐蚀性物质的清洁剂。
3. 定期检查和更换电池：UPS电源的蓄电池是其重要组成部分，定期检查和更换电池是保证UPS电源正常运行的关键。
一般建议每隔一到两年更换电池，以确保其容量和性能。
4. 避免过载使用UPS电源：UPS电源有一定的输出功率限制，过载使用会导致其过热甚至损坏。
因此，在使用UPS电源时，要根据设备的功耗合理配置，避免超过其额定功率。
5. 定期进行UPS电源的功能测试：定期进行UPS电源的功能测试是判断其工作状态的有效手段。
可以通过断开电网供电的方式，观察UPS电源是否能够正常切换到备用电源供电。
6. 注意UPS电源的环境温度：UPS电源的工作环境温度一般应在0℃-40℃之间，过高或过低的温度都会影响其性能和寿命。
因此，我们应该确保UPS电源放置在通风良好、温度适宜的环境中。
7. 定期备份UPS电源的配置文件和日志：UPS电源通常具有配置文件和日志记录功能，定期备份这些文件是防止数据丢失和故障排查的必要步骤。
UPS及蓄电池的运行管理、维护操作和常见故障处理摘要：UPS即不间断电源，是将蓄电池与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。
直流蓄电池是变电站的重要组成部分，在交流失电的情况下，可为保护、自动化设备不间断供电。
因此掌握UPS及蓄电池的运行管理、维护操作和故障处理措施很重要。
关键字：UPS；蓄电池；运行管理；维护；故障处理1.UPS及蓄电池的运行管理、维护操作1.1UPS的运行管理、维护操作（1）加强日常巡视检查，力争做到每日巡视，填写相关记录巡视检查内容包括：检查UPS室的空调是否正常、室内湿度是否满足要求，UPS的出风口湿度。
检查整流模块、逆变模块、风扇、变压器、滤波器有无异常声响。
UPS运行状态参数包括主路输入电压/电流，输出电压/电流，频率，电池状态，电池状态，电池电压/电流，告警历史记录等。
记录UPS的输入/输出电压、输出电流、负载比率等，并与历史数据进行比对分析。
观察UPS的控制面板上是否存在告警信息，防止告警信息未及时上传监控系统。
一旦发现告警，立即根据告警的内容做出相应的处理，并及时报告技术主管，在巡视日常详细记录故障事件和相应的处理结果。
（2）定期开展UPS检查维护工作清除UPS主机内部积灰，清洁/更换系统滤网，检测系统变压器、内部开关、接触器、线缆连接点温升，交流电输入主备用倒换试验，蓄电池定期充放电试验投运后，在前两看进行30%的核对性容量试验，从第3年开始每年一次进行全容量的放电试验。
1.2蓄电池的运行管理、维护操作1.2.1投运之前的措施（1）蓄电池选配。
蓄电池“过放电”隐患取决于其容量选配。
进行容量考虑时，除了对经常性直流负荷作计算外，还要虑事故照明等应急负荷，同时兼顾经济性。
目前策略以8~10h放电率为宜，同一屏柜内不能有两个及以上的厂家产品，也不允许单体蓄电池容量有所差异。
（2）充电电源规划。
根据N-1冗余考量及风险分散思维，一般要引两路交流电来对一组蓄电池进行充电，以规避意外失电。
