广播电视工程中接地技术的应用摘要：在工程系统安装与调试过程中，有些地方由于有大功率设备的使用，可能存在比较严重的电场和磁场干扰，在电源和导线之间形成相互耦合的干扰是比较突出的，它们往往表现为电容性耦合电感性耦合、电磁场辐射3种形式，系统接地就是使系统建立与大地的连接，使设备能有效地抵抗这些干扰并正常工作。
关键词：广播电视；接地技术中图分类号：tm862 文献标识码：a 文章编号：1007-9599 (2011) 22-0000-01the application of grounding technology in radio television engineeringpeng wei(bozhou radio and tv technology center,bozhou 236800,china)abstract:in the process of installation and debugging of engineering system,because of large power equipment used in some places,there may be serious electric and magnetic interference,the power and between the forming wires coupled interference is more prominent,they often performed in 3 forms:capacitively coupled inductivecoupling,electromagnetic radiation,system grounding is to make the system establishment and the earth connection,sothat the device can effectively resist these disturbances and normal work.keywords:radio television;grounding technology一、接地的概念接地技术最先主要应用于电力系统，后来接地技术才延伸应用到弱系统中，并在现代电子设备中得到越来越广泛的应用，我们说的“接地”就是指在系统与某个电位基准之间建立低电阻通路，相同接地点之间的连线被称为地线。
广播电视无线发射基站接地设计探析提纲：一、广播电视无线发射基站接地设计的重要性二、广播电视无线发射基站接地设计的基本原则三、广播电视无线发射基站接地设计的具体方案四、广播电视无线发射基站接地设计存在的问题及对策五、未来广播电视无线发射基站接地设计的趋势与展望一、广播电视无线发射基站接地设计的重要性广播电视无线发射基站接地设计是电气工程的一个重要环节，其作用是为了保证电子设备运行安全，避免静电、雷击等天灾造成的设备毁坏和人员伤亡。
广电通常采用很长的导体接地，通过导体地电位相同使得静电或雷击电势差大大降低，从而达到了地的保护作用，因此，无论在广电的工作环境还是广播电视无线发射基站工程中的接地设计都显得尤为重要。
二、广播电视无线发射基站接地设计的基本原则接地系统要满足0.5欧左右的接地电阻，同时还要满足工作电压等级的需要，为此，广播电视无线发射基站接地设计需要满足以下原则：1.正确选择导体：接地系统中的导体材料应选用抗腐蚀性强的铜、钢等金属材料，同时应该注意导体的放置位置和方式；2.合理布局：接地节电需要按照实际使用情况设计干线和接地体的布局，不能形成闭环或者存在过长的接地导体；3.合理绝缘：接地系统中需要注意绝缘情况，使用合适的绝缘材料来避免接地短路，也需要特别注意接地导体和沟槽等设施的基础绝缘问题；4.正确接地方式：接地系统中需要选择最合适的接地方式，应根据土壤条件、设备使用条件、设备种类等因素综合考虑采用垂直接地方式、水平接地方式、桩式接地等接地方式。
三、广播电视无线发射基站接地设计的具体方案1.接地桩式：适用于各种区域土壤条件，重要性质好；2.平行杠型接地形式：适用于需要很大接地面积，要通过杠件中的相互接地吸收电流的情况；3.网格状接地方案：适用于复杂土质地层或结构紧凑的情况；4.螺旋接地桩：适用于地面渗透性较差的地方，给电流磨损，有一定涵盖面积；5.垂直接地方式：适用于土质疏松的地域。
四、广播电视无线发射基站接地设计存在的问题及对策1.不合理的布局：导致接地电阻太大，而不能满足要求；2.接地电网存在缺陷：这些缺陷无法被消除，这使其接地电阻更大；3.专业人员匮乏：导致接地设计的不理想，不能满足实际的需求；4.对于新的材料质量未经过检验：材料质量不好或无法满足接地要求；5.接地的周期并不清楚：可以采用测量接地电阻器来测试接地效果。
广播电视工程中的接地技术摘要：现代化的国家建设当中，广播电视工程是比较有代表性的组成部分，为了坚持在今后的工作中取得更好的进步，需要在广播电视工程的施工过程中，将接地技术更好的落实。
相对而言，接地技术是比较细节的组成部分，对于广播电视工程的长久发展，会产生特别大的影响。
文章就此展开讨论，并提出合理化建议。
关键词：电视；工程；广播；接地技术现阶段的工程建设，正在不断的朝着丰富性的方向来努力，广播电视工程是比较有代表性的一类。
该项工程的施工和运营，能够促使信息交流更加的频繁，在数据分析上更加权威，对于国家的文化宣传也起到了较大的推动作用。
在接地技术的实施过程中，一定要充分考虑到广播电视工程的特点和需求，在各方面的工作应对上，按照积极的方式来完成，从而创造出更高的经济效益、社会效益。
一、广播电视工程的发展现状现代化的国家建设和地方发展，主要是依赖于不同的工程建设来完成的，广播电视工程是一项综合性的工程，不仅能够加强咨询的交流和沟通，同时可以及时的对国家的相关信息做出发布，在政策的教育和时事热点的讨论上，也能够发挥出较大的积极作用【1】。
结合以往的工作经验和当下的工作标准，认为广播电视工程的发展现状，主要是集中在以下几个方面：第一，广播电视工程的建设数量、规模正在不断的提升。
该项工程得到了社会上的广泛关注，为了在今后的成绩上进一步的巩固，很多地方都对广播电视工程投入了大量的资金、人力、物力等等，希望可以在相关事业的发展过程中，产生足够的拉动作用，这样就可以更好的推动地方向前发展【2】。
第二，在广播电视工程的建设过程中，各项技术的应用，表现为积极的融合状态。
广播电视工程本身是比较庞大的工程类型，所以在技术的融合应用上，未来还要进一步的深入探讨。
二、接地技术的应用意义分析现阶段的社会经济发展十分迅速，广播电视工程的施工速度正在不断的提升。
但是，由于该项工程所产生的影响较大，因此我们不能仅仅在施工效率上考虑，还要在施工质量上多多分析。

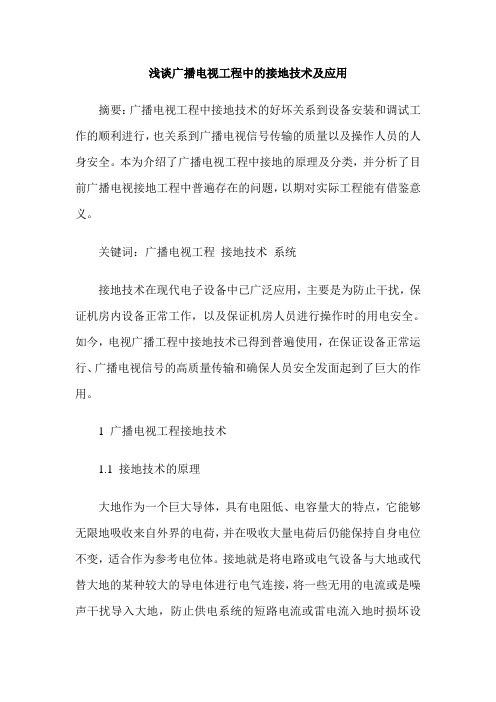

浅谈广播电视工程中的接地技术及应用摘要：广播电视工程中接地技术的好坏关系到设备安装和调试工作的顺利进行，也关系到广播电视信号传输的质量以及操作人员的人身安全。
本为介绍了广播电视工程中接地的原理及分类，并分析了目前广播电视接地工程中普遍存在的问题，以期对实际工程能有借鉴意义。
关键词：广播电视工程接地技术系统接地技术在现代电子设备中已广泛应用，主要是为防止干扰，保证机房内设备正常工作，以及保证机房人员进行操作时的用电安全。
如今，电视广播工程中接地技术已得到普遍使用，在保证设备正常运行、广播电视信号的高质量传输和确保人员安全发面起到了巨大的作用。
1 广播电视工程接地技术1.1 接地技术的原理大地作为一个巨大导体，具有电阻低、电容量大的特点，它能够无限地吸收来自外界的电荷，并在吸收大量电荷后仍能保持自身电位不变，适合作为参考电位体。
接地就是将电路或电气设备与大地或代替大地的某种较大的导电体进行电气连接，将一些无用的电流或是噪声干扰导入大地，防止供电系统的短路电流或雷电流入地时损坏设备，同时避免造成人员触电事故和反击损坏设备绝缘的发生。
1.2 接地技术的分类1.2.1 保护接地保护接地时是为了防止电气装置的金属外壳、配电装置的构架的绝缘破坏造成设备带电危及人身和设备安全而进行的接地，可分为接地保护和接零保护。
究竟应该采取何种保护方式，取决于其所在的供电系统采用的是何种配电系统。
电力系统中，对于三相四线的供电系统，一般采取接零方式，将设备的金属外壳利用导体接至零线上，而不允许将设备外壳直接与大地相接。
在广播电视工程中，配电系统的开关、发射机、大耗电设备、中央空调等较多用接零保护。
在保护接地中，保护接地电阻可按公式R e ≤ U e / l e , 其中：U e 为容许的设备外壳对地电压；L e 为所在系统的单项接地短路电流。
1.2.2 工作接地工作接地是为了保持系统电位的稳定性，即减轻低压系统由高压窜入低压系统所产生过电压的危险性。
广播电视工程中接地技术的应用随着广播电视技术的不断发展和广泛应用，接地技术在广播电视工程中扮演着重要的角色。
接地技术是指将电器设备与地面之间建立良好的接触，形成低阻抗路径，保证设备的正常运行和人身安全，防止电气设备因电压过高而受损，防止由于静电引起的火灾和爆炸等事故的发生。
本文将重点介绍广播电视工程中接地技术的应用。
电视发射台是广播电视工程中重要的设备之一，其接地技术应用尤为重要。
1. 塔体接地：电视发射塔的塔体要通过输入地的接地装置牢固地连接到地面上，以确保在雷电等自然灾害发生时，电力和电磁波的冲击能够迅速通过接地装置释放到大地，减少对设备的冲击。
2. 天线接地：电视发射台的天线系统是发射信号的重要设备，需要进行良好的接地。
天线系统接地的主要目的是确保电磁波的合法辐射，减少其对周边环境和设备的干扰。
3. 设备接地：电视发射台内部的设备也需要进行良好的接地，防止因为接地不良而引起的电流回路不完整，导致设备故障和人身安全事故。
3. 设备接地：广播电台内部的设备也需要进行良好的接地，以保证电器设备的正常运行和人身安全。
接地技术的应用可以有效降低设备之间的电位差，减少设备故障的发生。
三、其他应用除了电视发射台和广播电台，广播电视工程中还有许多其他设备需要进行接地。
1. 摄像机接地：摄像机是广播电视工程中重要的设备，摄像机的接地需要确保图像传输的质量和设备的稳定运行。
2. 混频器接地：混频器是广播电视工程中用于合成和调制信号的设备，其接地技术的应用可以确保信号的纯净性和设备的正常运行。
3. 音频设备接地：音频设备的接地对于保证音频信号的质量和设备的正常运行同样重要。
总结：广播电视工程中的接地技术应用广泛，涉及到塔体接地、天线接地、设备接地等多个方面。
通过合理的接地设计和实施，可以保证设备的正常运行和人身安全，减少电磁辐射对周边环境和设备的干扰，提高广播电视工程的工作效率和可靠性。
接地技术在广播电视工程中具有非常重要的应用价值。
浅析广播电视工程中的接地技术摘要：随着社会的发展与进步，广播电视先后经历了五次重大的变革，从1890年在美国萨拉托加的大联盟旅馆广播的第一次出现，一直演变到现在的广播电视，人们已经越来越离不开这一传播方式，人们通过广播电视了解世界上发生的各种各样的大事，同时通过广播电视学习与传播知识，然而吸收与传播这些知识的前提是要保证广播电视设备的良好运行，而设备的正常运行又离不开广播电视工程中的接地技术，下面我们就将探讨广播电视工程中的接地技术及其所衍生的一系列问题。
关键词：广播电视传播方式接地技术1、什么是接地技术接地技术的概念。
接地技术主要分为两种，一种是广播电视的设备内部接地，另外一种则是设备直接接在大地上；设备内部接地就是我们通常所说的信号接地。
信号接地是指将设备的电路信号进行接地，这样做就能保证电路在工作过程存在一个基准点，不会由于电路浮动而引起信号量的误差。
设备直接接大地，另外有的时候我们需要将设备直接接到大地上，将信号地、设备的外壳、大地连接到一起，这样做可以保证工作人员的安全。
（2）接地的原因。
人们应用接地技术在最开始的时候是为了保护机器设备或者是电子设备遭到雷击而采用的一种技术，这样做是为了在雷雨天气的时候，建筑物在遭到雷击时，建筑物所携带的电流通过避雷针将电流导到大地中，这样就避免了建筑物因遭遇雷击而受到损坏。
同时，接地技术还为了保护人的人身安全。
（3）接地符号。
PE，PGND，FG-保护地或机壳；BGND或DC-RETURN-直流-48V（+24V）电源（电池）回流；GND-工作地；DGND-数字地；AGND-模拟地；LGND-防雷保护地。
2、广播电视工程中的接地方式2.1 安全接地安全接地是指将电器设备的外壳与大地相连，这样做的目的是为了当电器设备损坏时，机器设备的外壳带电，使电源因为保护电路而切断电源，以免由于电泄露而发生触电危险，以保护工作人员的生命安全。
2.2 防雷接地防雷接地是指当电器设备在遭到雷击时，为了防止雷击，我们一般在高处，例如屋顶、烟囱顶部，设置避雷针，让避雷针与大地相接，这样在遭到雷击的时候，就可以保护人身安全不受损害。
《科技传播》2016•12（下）51科技传播实践研究1 广播电视工程接地技术1）接地技术的分类。
（1）保护接地。
通常情况下，电气设备的绝缘外壳处于不带电的状态，但是如果其外部的绝缘外壳由于外部因素的破坏而发生破损，将会使原本不带电的设备由于故障的原因而带电，必然会影响设备以及工作人员的安全。
保护接地技术就可以有效阻止此类安全隐患的出现。
保护接地主要分为接地和接零保护两种类型，其保护的原理和适用的范围都是有所区别的，如果操作不规范，将会直接影响其保护性能以及供电的稳定性。
因此，在选择保护方式时，必须依据具体的供电系统的实际情况来做决定。
过去的电力系统一般会采用三相四线的供电系统，运用接零方式，设备以及零线通过导体进行连接。
运用到广播电视系统中，像空调以及不同种类的配电开关也是采用接零保护的方式。
（2）工作接地。
工作接地是将电力系统中的某一点接地，无论是电气系统处于工作状态或是出现故障的情况都可以保证其能够稳定的运行。
当高压流入低压系统，便会出现电压瞬间过大的情况，直接会造成事故，通过采用工作接地就可以将一部分电压导入大地，从而有效保证设备以及人身安全。
然而，如果工作接地出现不合理安放的问题，也会使设备出现故障或是不稳定的情况，究其原因，基准电位必须和大地保持正常连接，不然将会造成外界磁场产生的电磁干扰使其发生故障，最终导致设备出现不稳定的问题。
（3）屏蔽接地。
屏蔽接地是借助金属壳阻挡电磁干扰，然后再产生电气连接，从而有效防止电磁对电气设备产生的干扰，其属于一个较为复杂的接地系统，主要分为静电屏蔽和交变电场屏蔽两种类型。
静电屏蔽利用金属屏障罩对设备进行全部覆盖，从而阻挡设备和外界发生接触，有效防止外部电磁的干扰，同时罩外的电磁场可以进行正常运行。
交变电场屏蔽是在电磁干扰源和带电设备之间安装屏蔽器，从而有效降低带电设备周围的干扰电压，保证设备处于正常的工作状态。
屏蔽和接地同时进行，将会产生更好的屏蔽效果。
（4）防雷接地。
防雷接地在出现雷击的情况下，通过使用避雷针等反隔离保护设备将所产生的累雷击电流导入大地，有效保证电气设备以及人员的安全。
在广播电视系统中，所使用的全固态发射机，其耐压性能非常差，要想保证发射机的正常运行，必须采用防雷接地。
防雷接地实质上有两层含义：第一、防雷。
使用防雷装置来有效防止雷击所引发的故障；第二、接地。
有效避免接地干扰导致设备无法正常运行。
2）广播电视发射系统设备的接地要求。
在广播电视系统工程中，在使用各类不同的电子设备和仪器的过程中，由于带电设备形式多样，很容易受到电子磁场和干扰，最终影响广播电视系统中各类设备无法安全有效的运行，因此不得不借助不同的接地技术来有效避免这些电磁干扰，不同的接地技术在广播电视工程中的应用都是互相联系、相辅相成的，如果接地技术出现问题，将会严重威胁到整个广播电视系统的安全稳定。
第一，接地技术如果失效，将会直接导致不同电子设备和干扰源所产生的电磁信号互相混淆，从而使机房设备出现信号不稳定的情况。
第二，在广播电视工程中存在多种带电设备和电子设备，如果出现接地技术失效，强大的雷击电流将会严重威胁到机房设备的安全，增大触电事故发生的几率。
要想保证接地系统安全稳定的运行，就必须严格按照下面的要求规范操作。
（1）保证广播电视系统内所有的接地保护都是安全有效的，严格做好安全检查、检修工作，保证接地系统的安全、稳定、有序的运行。
（2）设置接地设备时，必须保证其处于一个有效的安全区域内，根据研究发现，5m 以外是一个比较安全的范围。
（3）在对防雷保护接地接地电阻大小的选择时，必须保证其在5Ω以下，才能有效保证防雷接地工作的安全有序运行。
（4）工作接地和保护接地对于电压的要求不高，通常情况下在选择电阻大小时，应该保证其在4Ω以下。
（5）如果保护电线的截面超过20m，就要及时分离接地和接零，防止两者出现相互干扰的问题。
（6）为了保证重点设备不会受电磁和电流的干扰，应该保证接地和接零安全隔离，保证设备不会出现相互干扰。
2 广播电视工程接地技术应注意的问题1）应注意系统信号地和其他接地的连接次序。
在广播电视系统中，其音频设备和视频设备必须要注意系统信号地和其他接地的连接次序，相比于安全地和功率地接地电阻，信号地的接地电阻应该较大。
在数字技术逐渐普及的背景下，很多数字设备拥有独立的模拟地和广播电视工程中的接地技术及应用分析迟志君山东广电网络有限公司海阳分公司，山东烟台 265100摘 要 在广播电视建设过程中，由于外界各种因素的干扰，使广播电视工程系统面临一定的隐患，因此，接地技术在广播电视工程中得到越来越广泛的应用，有效保证了设备安装调试工程的顺利进行，提升了广播电视信号的传输质量，为操作人员的人身安全提供了可靠的保障。
本文主要针对广播电视工程中的接地技术及应用进行分析和探讨，以供参考和借鉴。
关键词 广播电视工程；接地技术；类型；应用中图分类号 G2 文献标识码 A 文章编号 1674-6708（2016）177-0051-01作者简介：迟志君，山东广电网络有限公司海阳分公司。
（下转第76页）DOI:10.16607/ki.1674-6708.2016.24.0292016•12（下）《科技传播》76科学普及实践从而保证科普教育的效果。
3 提高流动科技馆基层科普服务质量的有效措施1）加大资金、政策的扶持，并制定完整的规划。
国家相关部门应该加大对流动科技馆建设的资金投入，出台相关优惠政策，并为流动科技馆的建设发展制定完整的规划。
对此，中央财务部门应该与地方财务部门联合起来，为流动科技馆建设提供更多的融资渠道，吸引更多企业的投资，用于流动科技馆的基础建设、展品研发、科普方式创新等，为流动科技馆的发展提供基本保障。
2）设计适合基层的展品。
在流动科技馆建设当中，展品方案设计本应是一项十分重要的工作。
在美国，展品设计成本约占总建设成本的1/4，日本设计成本所占比例约为1/6，而在中国，这一数值连1/10都没有达到，可见我国对展品方案设计的重视程度。
实际上，展品设计方案对流动科技馆的功能与质量有着重要影响，对于设计方案的投资也是最有效的。
因此，必须要鼓励展品生产企业重视展品设计，努力提高自身的研发水平，完善产品开发制度，提高产品设计部分的投资，优化设计方案。
在农村基层，人们更喜欢流动影院、迷宫等给人们带来强烈视觉冲击的展品，所以在进行展品设计时，要充分考虑到基层人民的需求，既要保留传统展品的优点，又要融入现代科技元素，展现流动科技馆的魅力。
3）把握社会热点，开展科普活动。
科普活动的开展不能只设定在重要的科普日，在平时也要定期开展。
至于活动主题，可以多利用近期的社会热点。
以社会热点为主题，很容易与公众产生共鸣，从而促进交流，提高科普教育的效果。
比如近期如果有较为明显的流星雨现象，就可以利用天文科普车开展天文科普活动，在活动中为人们解释流星雨产生的原因、持续时间以及流星雨带来的影响等；对于近期的食品安全问题，也可以组织专门的食品安全检测科普车开展食品安全科普活动，为人们普及日常生活中的食物相克与食品质量问题等[4]。
4 结论目前的流动科技馆在基层科普服务当中还存在着许多问题，比如国家支持力度不够、流动大篷车容量有限、科普活动内容太少等，严重影响基层科普服务质量。
对此，国家必须要重视流动科技馆的建设，加大资金、政策方面的支持力度，鼓励展品生产企业设计符合基层展览要求的展品，努力提高基层科普服务质量。
参考文献[1]王康友，李朝晖.我国科技类博物馆发展研究报告[J].自然科学博物馆研究，2016，1（2）：5-13.[2]齐欣，朱幼文，蔡文东.中国特色现代科技馆体系建设发展研究报告[J].自然科学博物馆研究，2016，1（2）：14-21.[3]刘静.流动科技馆项目的载体地位及辐射作用分析[J].科技传播，2013，5（24）：28-29.[4]王媛媛.推动科普工作全面转型升级 实现全民科学素质跨越提升——访中国科协科学技术普及部部长杨文志[J].科技导报，2016，34（10）：30-34.数字地，先对其分别接地，再汇聚，选择在越靠近公共接地母线的位置处是最佳的。
信号设备的外壳是通过设备外壳和机柜外壳实现相连，机柜外壳采用机柜地线和系统外壳相连，在系统的金属外壳上设置系统的安全接地螺栓。
2）应注意机房数字设备接地的规范性。
随着广播电视数字化的发展，数字设备的应用也越来越广泛，需要接地的设备逐渐增多，为了使机柜内的设备都能够满足接地的问题，分别敷设信号地母线和屏蔽地及机柜外壳地母线，这两条母线相互平行且成半环形和系统外壳绝缘，在接地上将系统内各信号地和屏蔽地及机柜外壳地分别接到两条母线上，然后将这些母线分别接到信号地螺栓和安全接地螺栓上，两条母线的中部靠近安全接地螺栓，保证母线的电阻尽可能小。
3）应注意使三相电源中性点电位保持零电位。
在三相四线制电源供电系统中，由于电气设备的用电量和用电时间各不相同，所以出现三相不平衡的状况，必须要保证中性线接地良好，否则将会造成设备严重损坏。
3 广播电视工程接地技术的应用广播电视工程想要稳定有序地运行，就必须要使用到不同的电气设备，这些电气设备使用的功率都较大，并且在运行的过程中，会发生电磁干扰，造成非常不利的影响。
其中耦合干扰就是非常容易引发的状况，因为电源和导线之间经过相互影响，就必然会产生较为严重的耦合干扰，这里所指的干扰主要有3类，分别是电磁场、电容性和电感性干扰。
因此，在广播电视系统中，通过接地技术和系统工程发生连接，从而有效避免电磁干扰、耦合干扰以及外部系统对设备和人员造成的损坏和伤害，不仅可以有效保证电气设备的产品能够稳定有序的进行，同时也可以为操作人员的安全提供可靠的保障。
4 结论综上所述，随着接地技术在广播电视系统中的普及和应用，其逐渐发挥着越来越重要的作用，不仅可以有效提升广播电视信号传输的质量，同时还能保证设备安全稳定的运行以及操作人员的人身安全，因此，我们还需要对接地技术进行不断的创新和完善，加强接地技术专业知识的学习，规范操作，不断积累经验，坚决避免任何事故的发生，保证广播电视系统安全有序的工作。
参考文献[1]叶如剑.浅谈广播电视工程接地技术及其使用价值[J].江西建材，2015（11）：72，75.[2]王芳.广播电视工程接地技术探讨[J].西部广播电视，2015（4）：161-162.[3]肖建伟.广播电视工程中的接地技术及应用分析[J].科技传播，2015（8）：68，67.[4]黄德新.广播电视工程中的接地技术及应用[J].通讯世界，2015（10）：42-43.（上接第51页）。
