空斗墙

自保温砌体空斗墙施工工法自保温砌体空斗墙施工工法一、前言自保温砌体空斗墙施工工法是一种以提高建筑物保温性能为目的的新型施工工法。

它采用了空心砖砌块作为建筑材料，通过在砌块中设置蓄热材料和保温材料，实现了墙体的保温效果和热能储存能力。

本文将对该工法进行详细介绍，包括其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点自保温砌体空斗墙施工工法的主要特点如下：1. 提高保温性能：通过在空心砌块中设置保温材料，有效提高墙体的保温性能。

2. 增强隔音效果：采用空心砌块结构，具有较好的隔音效果。

3. 易于施工：该工法采用常规的砌筑方法，施工工艺简单易懂。

4. 建筑材料可获得性好：所需建筑材料容易购买，并且成本较低。

5. 墙体厚度可调整：根据保温需求和空间限制，墙体厚度可在一定范围内调整。

三、适应范围自保温砌体空斗墙施工工法适用于以下场合：1. 住宅建筑：适用于各类住宅，提高住宅的保温性能和舒适度。

2. 公共建筑：适用于各类公共建筑，如学校、商业综合体等，提高建筑物的节能性能。

3. 工业建筑：适用于各类工业建筑，如厂房、仓库等，提高建筑物的保温和隔热性能。

四、工艺原理自保温砌体空斗墙施工工法的工艺原理主要包括以下几个方面：1. 施工工法与实际工程之间的联系：该工法采用了常规的砌筑方法，通过选择适当的砌筑工艺，实现了墙体的保温效果。

2. 技术措施：该工法利用空心砌块的空腔设置保温材料，如聚苯乙烯颗粒或纤维材料，以提高墙体的保温性能。

3. 理论依据和实际应用：该工法基于保温材料的热传导原理，通过调整空气流动路径和热传导通道，实现墙体的保温效果。

五、施工工艺施工工法的具体施工工艺包括以下几个阶段：1. 基坑准备：包括基坑开挖、地基处理、基坑检查等工作。

2. 基础施工：进行基础的浇筑和加固工作。

3. 立墙施工：根据设计要求，在基础上按层次依次砌筑空心砌块。

空斗墙简介用砖侧砌或平、侧交替砌筑成的空心墙体。

具有用料省、自重轻和隔热、隔声性能好等优点，适用于1～3层民用建筑的承重墙或框架建筑的填充墙。

空斗墙在中国是一种传统墙体，明代以来已大量用来建造民居和寺庙等，长江流域和西南地区应用较广。

[编辑本段]砌筑方式空斗墙的砌筑方法分有眠空斗墙和无眠空斗墙两种（见图）。

侧砌的砖称斗砖，平砌的砖称眠砖。

有眠空斗墙是每隔1～3皮斗砖砌一皮眠砖，分别称为一眠一斗，一眠二斗，一眠三斗。

无眠空斗墙只砌斗砖而无眠砖，所以又称全斗墙。

无论哪一种砌法，上下皮砖的竖缝都应错开，以保证墙体的整体性。

传统的空斗墙多用特制的薄砖，砌成有眠空斗形式。

有的还在中空部分填充碎砖、炉渣、泥土或草泥等以改善热工性能。

这种空斗墙一般作为木构架房屋的外围护墙。

现代的空斗墙已改用普通砖，砌成无眠空斗墙和双丁砖无眠空斗墙，作为低层房屋的承重墙和围护墙。

空斗墙对砖的质量要求较高，要求棱角完好，标号不低于75号。

砂浆要有较好的和易性，使砌筑后灰缝饱满，常用标号不低于25号混合砂浆。

空斗墙[编辑本段]构造要点空斗墙是一种非匀质砌体，坚固性较实砌墙差，因而墙体的重要部位须砌成实体，例如门窗洞口的两侧、纵横墙交接处、室内地坪以下勒脚墙、楼板下面的3～4皮砖和承受集中荷载的部位(如屋架或梁下)。

空斗墙的过梁可用钢筋混凝土梁、钢筋砖过梁或砖砌平拱等。

内部空间较大的建筑物或2～3层的楼房，宜设整体交圈的钢筋砖圈梁。

空斗墙有构造上的局限性，下列情况不宜采用：土质不好可能引起墙体不均匀沉降的地方；门窗面积超过墙面面积50％时；7度以上的地震区;单层厂房和大中型公共建筑的承重墙等。

[编辑本段]优缺点空斗墙自重轻、造价低，可用作三层以下民用建筑的承重墙，但遇下列情况不宜采用：(1)土质软弱，且可能引起建筑物不均匀下沉时。

(2)门窗洞口面积超过墙面积50%以上时。

(3)建筑物受到振动荷载时。

(4)地震烈度为6度或6度以上地区。

(2)空⽃墙。

按设计图⽰尺⼨以空⽃墙外形体积计算。

墙⾓、内外墙交接处、门窗洞⼝⽴边、窗台砖、屋檐处的实砌部分体积并⼊空⽃墙体积内（即此部分的⼯程量也按外形体积计算）。

空⽃墙指⼀般⽤标准砖砌筑，使墙体内形成许多空腔的墙体。

如：⼀⽃⼀眠、⼆⽃⼀眠⽆眠空⽃等砌筑⽅法。

(3)空花墙。

按设计图⽰尺⼨以空花部分外形体积计算，不扣除空洞部分体积。

(4)填充墙。

按设计图⽰尺⼨以填充墙外形体积计算。

(5)实⼼砖柱、零星砌砖。

按设计图⽰尺⼨以体积计算。

扣除混凝⼟及钢筋混凝⼟梁垫、梁头、板头所占体积。

3．台阶、蹲台、池槽、池槽腿、花台、花池，楼梯栏板，阳台栏板应按零星砌砖项⽬计算。

砖砌台阶可按⽔平投影⾯积以平⽅⽶计算（不包括梯带和档墙）；⼩便槽、地垄墙可按长度计算；其他⼯程量按⽴⽅⽶计算。

⽯梯带⼯程量应计算在⽯台阶⼯程量内。

⽯梯带指在⽯梯的两侧⾯（或⼀侧）、与⽯梯斜度完全⼀致的⽯梯封头的条⽯　。

4．砖构筑物砖烟囱、砖⽔塔。

按设计图⽰筒壁平均中⼼线周长乘以厚度乘以⾼度以体积计算。

扣除各种孔、钢筋混凝⼟圈梁、过梁等的体积。

砖烟囱应按设计室外地坪为界，以下为基础，以上为筒⾝。

砖烟囱体积可按下式分段计算：V＝∑H×C×πD (5．3．1)式中V——表⽰筒⾝体积；H——表⽰每段筒⾝垂直⾼度；C——表⽰每段筒壁厚度；D——表⽰每段筒壁平均直径。

⽔塔基础与塔⾝划分应以砖砌体的扩⼤部分顶⾯为界，以上为塔⾝，以下为基础。

砖烟道，按图⽰尺⼨以体积计算。

砖烟道与炉体的划分应按第⼀道闸门为界。

砖窨井、检查井、砖⽔池、化粪池，按设计图⽰数量计算。

5．砖散⽔，地坪砖散⽔、地坪按设计图⽰尺⼨以⾯积计算；砖地沟、明沟按设计图⽰尺⼨以中⼼线长度计算。

6．砌块砌体(1)空⼼砖墙、砌块墙。

空⼼砖墙、砌块墙。

按设计尺⼨以体积计算。

计算规则扣除门窗洞⼝、过⼈洞、空圈、嵌⼊墙内的钢筋混凝⼟柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖⽓槽、消⽕栓箱所占体积。

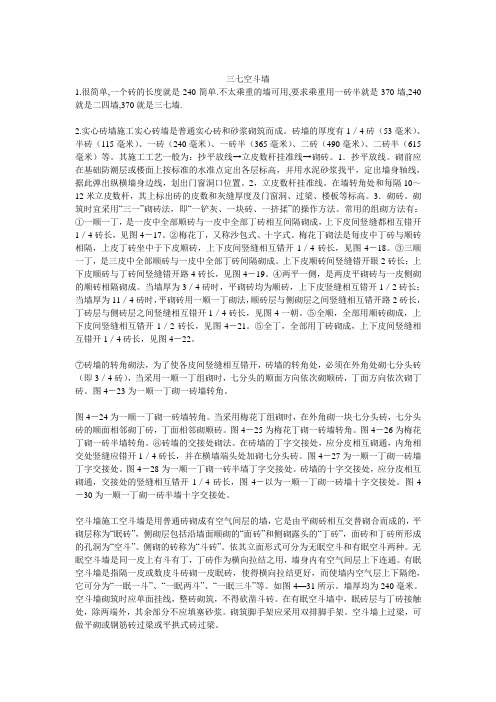

三七空斗墙1.很简单,一个砖的长度就是240简单.不太乘重的墙可用,要求乘重用一砖半就是370墙,240就是二四墙,370就是三七墙.2.实心砖墙施工实心砖墙是普通实心砖和砂浆砌筑而成。

砖墙的厚度有1／4砖（53毫米）、半砖（115毫米）、一砖（240毫米）、一砖半（365毫米）、二砖（490毫米）、二砖半（615毫米）等。

其施工工艺一般为：抄平放线→立皮数杆挂准线→砌砖。

1．抄平放线。

砌前应在基础防潮层或楼面上按标准的水准点定出各层标高，并用水泥砂浆找平，定出墙身轴线，据此弹出纵横墙身边线，划出门窗洞口位置。

2，立皮数杆挂准线。

在墙转角处和每隔10～12米立皮数杆，其上标出砖的皮数和灰缝厚度及门窗洞、过梁、楼板等标高。

3．砌砖。

砌筑时宜采用“三一”砌砖法，即“一铲灰、一块砖、一挤揉”的操作方法。

常用的组砌方法有：①一顺一丁，是一皮中全部顺砖与一皮中全部丁砖相互间隔砌成，上下皮间竖缝都相互错开1／4砖长，见图4－17。

②梅花丁，又称沙包式、十字式。

梅花丁砌法是每皮中丁砖与顺砖相隔，上皮丁砖坐中于下皮顺砖，上下皮间竖缝相互错开1／4砖长，见图4－18。

③三顺一丁，是三皮中全部顺砖与一皮中全部丁砖间隔砌成。

上下皮顺砖间竖缝错开眼2砖长；上下皮顺砖与丁砖间竖缝错开路4砖长，见图4－19。

④两平一侧，是两皮平砌砖与一皮侧砌的顺砖相隔砌成。

当墙厚为3／4砖时，平砌砖均为顺砖，上下皮竖缝相互错开1／2砖长；当墙厚为11／4砖时，平砌砖用一顺一丁砌法，顺砖层与侧砌层之间竖缝相互错开路2砖长，丁砖层与侧砖层之间竖缝相互错开1／4砖长，见图4一朝。

⑤全顺，全部用顺砖砌成，上下皮间竖缝相互错开1／2砖长，见图4－21。

⑤全丁，全部用丁砖砌成，上下皮间竖缝相互错开1／4砖长，见图4－22。

⑦砖墙的转角砌法，为了使各皮间竖缝相互错开，砖墙的转角处，必须在外角处砌七分头砖（即3／4砖），当采用一顺一丁组砌时，七分头的顺面方向依次砌顺砖，丁面方向依次砌丁砖。

8空心墙(空斗墙)砌体工程施工工艺前言空心墙又称空斗墙，是由砖、混凝土等材料制成的具有空心构造的墙体结构。

由于空心墙具有重量轻、隔音、保温、隔热、施工方便等特点，因此在地震区、高层建筑及居民房屋中，得到了广泛应用。

本文旨在介绍空心墙的施工工艺，详细介绍空心墙的构造、施工材料、施工工具及施工步骤。

空心墙的构造空心墙是由多个砌块间隔成的一排排空心的正方形或长方形空间构成的。

每一空间之间有连接梁或者连接柱，增加空心墙的整体沉稳性，保证整个建筑的稳固性。

空心墙的中空部分可以填充轻质泡沫混凝土、保温材料等，增加保温隔热效果。

施工材料•砌块：一般采用砖、轻质砖作为砌块材料。

•粘结材料：施工中使用水泥、沙子和石灰混合后制成的砂浆，粘接砌块。

•钢筋：增加空心墙整体稳定性，一般采用螺纹钢筋。

•防水材料：保证空心墙内部不受雨水侵染。

施工工具•砖刀：用来将砌块切割成所需要的形状。

•卷尺：用来测量砌块、钢筋的长度。

•电钻：用来打孔，方便砌块的粘合和钢筋的安装。

•手电钻：用来钻孔，一般在没有电源的时候使用。

•锤子：用来敲打砖块、钢筋。

•螺丝刀：用来拧螺丝，连接钢筋。

空心墙的施工步骤步骤一：施工准备在施工之前，先要将进场的建筑材料进行检查，确保质量符合施工要求。

在施工区域进行标线，确定墙体的位置和高度。

步骤二：墙角铺设墙角是空心墙最薄弱的位置之一，因此，应首先铺设墙角。

先将铅板嵌入砂浆中，在砖块铺设处斜紧地嵌入前，用铅板对准掌握规定方位。

嵌好后，再用木锤将其轻敲，用枪钉固定住，再接着铺第二层砖。

步骤三：砖块粘贴将准备好的砂浆涂在砖块上，按照标线要求将砖块粘贴到墙体位置。

一般采用“一砖三面按隙配”或“两砖三面按隙配”的砌筑方法进行砌筑。

同时，要求砖块之间粘贴平整、牢固，不得出现空鼓、掉渣等现象。

步骤四：钢筋的加固钢筋的加固是空心墙不可或缺的一部分。

将螺纹钢筋按敷设图要求安装，钢筋连接处必须进行扣合压紧处理，确保钢筋不会在施工中移位和变形。

空斗墙结构现场检测及计算分析高瑾上海市房屋建筑设计院有限公司 上海 200062摘 要 空斗墙是早期砖石结构中较传统的结构形式，在老旧房屋检测中常有遇到，但由于其整体性和抗震性均较差，现行规范中已明确取消了该类结构，故现行相关规范中均无法找出空斗墙的检测评定依据，计算软件中也无空斗墙结构体系。

本文通过长期的工程实践经验总结了空斗墙结构的现场检测要点，并通过对历代砌体设计规范的研读，提出了对空斗墙结构采用普通黏土实心砖墙模拟，通过修改材料容重、修正墙体受压承载力，得出符合空斗墙实际情况的计算结果；最后介绍了空斗墙结构的抗震性评定方法，为空斗墙结构的老旧房屋现场检测与安全性评定提供参考。

关键词 空斗墙；现场检测；计算模拟；修正系数；抗震性能Field Inspection and Calculation Analysis of Cavity Wall StructureGao JinShanghai Municipal Housing Design Institute Co., Ltd., Shanghai 200062, ChinaAbstract Cavity wall is a traditional structure form in early masonry structure, which is often encountered in the inspection of old buildings. However, due to its poor integrity and seismic capacity, this kind of structure has been explicitly canceled in the current norms, so the detection and evaluation basis of cavity wall cannot be found in the current relevant norms, and there is no structural system of cavity wall structure in the calculation software. Through long-term engineering practice experience, this paper summarizes the main points of field inspection of cavity wall structure, and through the study of masonry design norms in the past, it proposes to use common clay solid brick wall simulation of cavity wall structure, through modifying the material bulk density and modifying the wall compression capacity, it obtains the calculation results in line with the actual situation of cavity wall structure. Finally, the seismic resistance evaluation method of cavity wall structure is introduced. It provides reference for the field inspection and safety assessment of the old buildings with cavity wall structure.Key words cavity wall structure; field inspection; calculation simulation; correction factor; seismic capacity引言砌体结构在我国有着悠久的历史，特别是在1949年10月以后，我国砌体结构得到了迅速的发展。

空斗墙是以砖长为墙厚，把砖对称地侧立砌在墙的两边，再在所砌砖的两端按墙厚的方向侧立砌两块砖，四块砖之间形成一个24*12*12厘米的空间，沿着一端如法又侧砌三块砖，就又形成相同的一个空斗，如此反复就形成空斗墙的一层，砌出一层后，在空斗的上面按墙厚方向（24厘米)平砌一层（6厘米）砖。

接着在上面砌第二层空斗。

层层往上砌出空斗墙了。

以上所有墙的砌法砖缝都必须是错开的，都有一定的砌筑技艺，是匠人当学徒时必须学会的。

乱砖墙则不遵守任何砌墙的规则要求，也可以是断砖砌筑的墙。

又有说法空斗墙就是空心砖砌的墙。

空花墙用砖砌成各种镂空花式的墙空斗墙。

空斗墙是用普通砖侧砌或平砌和侧砌结合砌成，墙体内部形成较大的空心。

这种墙用料省、自重轻、基础的用料和费用也相应减少，但对砖的质量和对工人的砌砖水平要求高。

空斗墙内部形成的空气间层有利于隔热、和温暖和炎热地区常有采用。

在空斗墙中，侧砌的砖称斗砖，平砌的砖称眠砖，空斗墙的砌法有两种。

l 有眠空斗墙。

用普通砖每隔一至三皮斗砖砌一皮眠砖。

凡隔一皮斗砖砌一皮眠砖时称一斗一眠式。

每隔二皮斗砖砌一皮眠砖时称二斗一眠式。

同理也有三斗一眠的砌式。

l 无眠空斗墙。

无眠空斗墙全由斗砖砌成，没有眠砖在一皮内可由一块丁斗砖和一块顺头斗砖相间砌成，也可由两块丁斗砖和一块顺斗砖相间砌成。

空斗墙的厚度一般为240㎜。

无眠空斗墙可用于二层以下房屋，有眠空斗墙可用三层以下房屋。

空斗墙的基础、勒脚、门窗洞口两侧、墙的砖角等处要砌成实心墙，在钢筋混凝土楼板、梁和屋架支座处六皮砖范围内也要砌成实心墙，用以承受荷载。

空斗墙预制板砌体结构改造加固施工工法一、前言空斗墙预制板砌体结构改造加固施工工法是一种常用的加固方式，通过在已存在的墙体上加装预制板，来提高墙体的承载能力和抗震性能。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及具体的工程实例。

二、工法特点空斗墙预制板砌体结构改造加固施工工法具有以下几个特点：1. 施工方便：采用预制板加固，不需要大规模的拆除和砌筑，施工速度快，节省了时间和人力成本。

2. 节约材料：预制板可以根据实际情况进行定制，减少了浪费现象，提高了材料利用率。

3. 提高承载力：预制板可以增加墙体的抗压能力和抗弯能力，有效提高墙体的承载力。

4. 提高抗震性能：加装预制板可以提高墙体的抗震能力，减少地震对结构造成的破坏。

三、适应范围空斗墙预制板砌体结构改造加固施工工法适用于各种建筑类型，包括住宅、商业建筑、工业建筑等。

特别适用于旧建筑的改造和加固，可以有效提升旧建筑的结构性能和使用寿命。

四、工艺原理空斗墙预制板砌体结构改造加固施工工法的工艺原理主要包括以下几点：1. 墙体评估：对原有墙体进行评估，确定墙体的承载力和抗震性能，以及需要加固的部位。

2. 预制板设计：根据墙体的尺寸和加固需求，设计和制造预制板，保证预制板的尺寸和质量满足加固要求。

3. 加固准备工作：清理墙体表面，确保预制板与墙体之间的粘结牢固，对预制板进行处理，增加其与墙体之间的粘结强度。

4. 预制板安装：使用专用的设备将预制板安装到墙体上，并进行调整和固定，确保预制板与墙体之间的贴合度和稳定性。

5. 补强和加固工作：对预制板与墙体之间的缝隙进行补强处理，增加墙体整体的稳定性和承载能力。

6. 质量检验：对加固后的墙体进行质量检验，保证施工质量和加固效果符合设计要求。

五、施工工艺空斗墙预制板砌体结构改造加固施工工法的施工工艺包括以下各个阶段：1. 墙体评估：对墙体进行全面评估，包括材料检测、结构检测、强度检测等，确定加固的重点部位和方式。

空斗墙加固方法空斗墙是一种用于加固建筑物结构的重要手段，它可以有效提升建筑物的稳定性和抗震能力。

本文将介绍空斗墙的定义、作用、施工方法和注意事项。

一、空斗墙的定义和作用空斗墙是指在建筑物内部或外部设置的一种特殊的墙体结构，其内部为空心，形成空洞，通常是由砖、混凝土等材料构成。

空斗墙的作用主要有以下几点：1. 提供结构强度：空斗墙通过增加墙体的厚度和重量，提高了整个建筑物的结构强度，使其具备更好的抗震性能。

2. 分担荷载：空斗墙能够分担建筑物的荷载，减小结构的受力，从而保证建筑物的稳定性。

3. 隔热隔音：空斗墙内部的空洞可以形成空气层，具有一定的隔热和隔音效果，提高了建筑物的舒适性。

4. 节约材料：相比实心墙，空斗墙由于内部为空洞，可以减少材料的使用量，降低了建筑成本。

二、空斗墙的施工方法1. 设计规划：在进行空斗墙的设计之前，需要进行详细的结构分析和计算，确定墙体的尺寸、位置和数量。

2. 材料准备：选择合适的砖块或混凝土砌块作为空斗墙的材料，确保其质量符合标准要求。

3. 基础施工：在施工现场进行基础的施工准备工作，包括清理、浇筑和抹平基础。

4. 砌筑墙体：根据设计要求，按照墙体的尺寸和位置进行砖块或混凝土砌块的砌筑工作。

墙体的砌筑要求垂直、水平、整齐，墙体砌筑过程中注意空斗的设置和尺寸控制。

5. 墙体加固：在墙体砌筑完成后，需要进行加固处理，一般采用钢筋混凝土的加固方式，包括钢筋的布设和混凝土的浇筑。

6. 后续工序：墙体砌筑和加固完成后，进行墙面的抹灰、刷漆等后续工序，确保墙体的美观和实用性。

三、空斗墙施工注意事项1. 施工前要进行详细的设计和计算，确保墙体的稳定性和安全性。

2. 施工现场要保持整洁，及时清理杂物和积水，确保施工环境安全。

3. 砌筑墙体时要注意墙体的垂直和水平度，避免出现偏斜和倾斜现象。

4. 墙体砌筑过程中要注意空斗的设置和尺寸控制，确保空斗的均匀分布和合理尺寸。

5. 加固墙体时要按照设计要求进行钢筋布置和混凝土浇筑，确保加固效果和质量。

无眠空斗墙名词解释
嘿，你知道啥是无眠空斗墙不？这可不是一般的东西呀！
无眠空斗墙呢，就像是建筑界的一个独特存在。

想象一下哈，它就
好比是一个精巧的拼图，由一块块砖头巧妙地组合在一起。

你看普通
的墙可能就是实实在在的一堵，但无眠空斗墙不一样，它里面有很多
的空心部分呢！这多有意思啊，就像是给墙开了一个个小窗户，但又
不是真的窗户。

咱就说，你见过那种古老的建筑吧，有时候那墙上就有着独特的纹
路和造型，说不定其中就有无眠空斗墙呢！它可不只是为了好看哦，
它还有着特别的作用呢。

它能让墙变得更轻，还能起到一定的保温隔
热效果，这多神奇呀！
我记得有一次我去参观一个老宅子，那里面就有这样的无眠空斗墙。

我当时就特别好奇，凑过去仔细地看呀，还伸手摸了摸。

旁边一个老
人家就笑着跟我说：“这墙可有年头啦，这无眠空斗墙可不简单呢！”
我就问他：“这墙为啥要做成这样呀？”他就耐心地给我解释，让我一
下子就明白了它的妙处。

无眠空斗墙，真的是建筑智慧的结晶啊！它不是那种平平无奇的墙，它有着自己的个性和特点。

它能在建筑中发挥独特的作用，为建筑增
添别样的魅力。

它就像是一个隐藏的宝藏，等待着我们去发现和欣赏。

所以呀，我们可不能小瞧了这无眠空斗墙，它真的是很了不起呢！
我的观点就是，无眠空斗墙是一种非常有特色和价值的建筑形式，值得我们去深入了解和研究。
