纸和纸板吸水性测定法

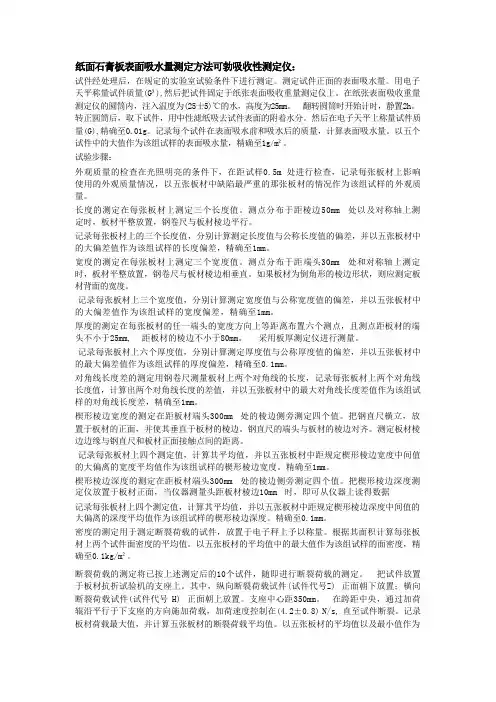

纸面石膏板表面吸水量测定方法可勃吸收性测定仪：试件经处理后，在规定的实验室试验条件下进行测定。

测定试件正面的表面吸水量。

用电子天平称量试件质量(G³),然后把试件固定于纸张表面吸收重量测定仪上。

在纸张表面吸收重量测定仪的圆筒内，注入温度为(25士5)℃的水，高度为25mm。

翻转圆筒时开始计时，静置2h。

转正圆筒后，取下试件，用中性滤纸吸去试件表面的附着水分。

然后在电子天平上称量试件质量(G),精确至0.01g。

记录每个试件在表面吸水前和吸水后的质量，计算表面吸水量。

以五个试件中的大值作为该组试样的表面吸水量，精确至1g/m²。

试验步骤：外观质量的检查在光照明亮的条件下，在距试样0.5m 处进行检查，记录每张板材上影响使用的外观质量情况，以五张板材中缺陷最严重的那张板材的情况作为该组试样的外观质量。

长度的测定在每张板材上测定三个长度值。

测点分布于距棱边50mm 处以及对称轴上测定时，板材平整放置，钢卷尺与板材棱边平行。

记录每张板材上的三个长度值，分别计算测定长度值与公称长度值的偏差，并以五张板材中的大偏差值作为该组试样的长度偏差，精确至1mm。

宽度的测定在每张板材上测定三个宽度值。

测点分布于距端头30mm 处和对称轴上测定时，板材平整放置，钢卷尺与板材棱边相垂直。

如果板材为倒角形的棱边形状，则应测定板材背面的宽度。

记录每张板材上三个宽度值，分别计算测定宽度值与公称宽度值的偏差，并以五张板材中的大偏差值作为该组试样的宽度偏差，精确至1mm。

厚度的测定在每张板材的任一端头的宽度方向上等距离布置六个测点，且测点距板材的端头不小于25mm, 距板材的棱边不小于80mm。

采用板厚测定仪进行测量。

记录每张板材上六个厚度值，分别计算测定厚度值与公称厚度值的偏差，并以五张板材中的最大偏差值作为该组试样的厚度偏差，精确至0.1mm。

对角线长度差的测定用钢卷尺测量板材上两个对角线的长度，记录每张板材上两个对角线长度值，计算出两个对角线长度的差值，并以五张板材中的最大对角线长度差值作为该组试样的对角线长度差，精确至1mm。

纸和纸板中水分的测定方法本标准等效采用国际标准ISO 287《纸和纸板--水分的测定（烘干法）》。

1 主题内容与适用范围本标准规定了取样时测定纸和纸板中水分的方法。

本标准适用于各种纸和纸板水分的测定。

本标准不适用于测定在规定的试验温度下含有除水以外能挥发的任何物质的纸及纸板的水分。

2 引用标准GB/T 450 纸和纸板试样的采取3 定义水分是指纸或纸板在规定的烘干温度下，烘至恒重时，所减少的质量与试样原质量之比，以百分数表示。

4 仪器4.1 天平：感量0.001g。

4.2 试样容器：装试样及称重用，要求密封性好。

4.3 干燥器。

4.4 烘箱：温度可以控制在105+2 。

5 容器的准备取样前，将足数洁净、干燥的容器编上号，并在大气中平衡，然后将每个容器称重，并盖好备用。

6 取样应按照GB/T 450取样。

7 试样的选取、制备和称重7.1 当单位是令或包时7.1.1 测定一批的水分平均含量纸或纸板的定量小于或等于225 。

从每令或每包的中央至少连续取4张试样，将试样快速折叠或切开，装入容器中，容器内装的试样质量至少为50g，称量装有试样的容器，并计算试样的质量。

纸或纸板的定量大于225 。

从每包或每令的中部取一张或多张试样。

取宽度50-75mm，长度不小于150mm的样品条。

其总质量至少为50g，立即装入容器中，称量装有试样的容器，并计算试样的质量。

7.1.2 平板样品中部与边之间水分变化从每令或每包的中部，连续取若干张样品，将这些样品按下图切成50-75mm试样条，并切取距离原样品页边150mm以内的纸或纸板，切好后去掉顶层和底层试样条，将中间的两组合并成一种试样，从边上切取的两组试样组成另外两种试样，每种要有两份试样，每份试样质量至少为50g，立即将各份试样放入容器中，分别称量装有试样条的各容器，计算出每个试样的质量。

7.2 当单位是卷筒时7.2.1 测定一批样品水分的含量将卷筒外部的损坏层全部取下弃去，如果定量小于，至少再去三层未损坏层。

纸和纸板中水分的测定方法
1.重量损失法
重量损失法是一种简单直观的测定水分含量的方法。

其原理是通过将样品在加热条件下，使水分蒸发并损失，通过样品的质量变化来测定水分含量。

操作步骤：
1)将样品称取一定质量，并记录初始质量m1
2)将样品置于特定温度下的烤箱或干燥器中加热，使其水分蒸发。

3)根据设定的时间和温度，使样品达到恒定质量。

4)取出样品冷却，重量称取质量m2
5)根据公式：水分含量(%)=（m1-m2）/m1×100%来计算水分含量。

2.干燥法
干燥法是一种通过连续加热和称重的方法，使样品中的水分蒸发并逐渐减少，直至质量恒定，从而测定水分含量。

操作步骤：
1)取一定质量的样品，并记录初始质量m1
2)将样品放置在恒温恒湿的干燥器中加热并不断称重，直到质量不再变化。

3)记录最终质量m2
4)按照公式：水分含量(%)=（m1-m2）/m1×100%来计算水分含量。

3.称量法
称量法是利用水分和干燥后的纸和纸板质量差异来测定水分含量的方法。

操作步骤：
1)取一定质量的纸或纸板样品，并记录初始质量m1
2)将样品放入恒温恒湿的环境中，待样品吸湿到达平衡状态。

3)取出样品，并立即进行称量，记录最终质量m2
4)计算水分含量：水分含量(%)=（m1-m2）/m1×100%。

需要注意的是，在称取和操作样品时，应在恒温恒湿的环境下，以避免样品与外界的湿度相互交换，从而影响测定结果。

此外，以上的方法适用于不同类型的纸和纸板样品。

在实际操作中，可以根据具体要求和样品特性选择合适的方法进行测定。

科学实验报告：纸张吸水性能测试引言在我们日常生活中，纸张是一种非常普遍的材料。

它被广泛应用于各个领域，例如书籍、卫生纸、纸巾等。

然而，不同类型的纸张可能具有不同的吸水性能。

在本实验中，我们将探索纸张的吸水性能，并比较不同类型纸张的吸水速度。

实验目的本实验旨在测量不同类型纸张的吸水速度，并比较它们之间的差异。

通过这个实验，我们可以了解不同类型纸张的吸水性能，并有助于我们选择合适的纸张在特定的应用中使用。

实验材料•不同类型的纸张（白纸、报纸、卫生纸等）•同样大小的方形纸张（用于测试吸水速度）•计时器•水•直尺•笔记本实验步骤步骤一：准备实验材料首先，收集不同类型的纸张作为实验材料。

可以选择白纸、报纸、卫生纸等。

确保每种纸张都具有相同的大小和形状。

你可以使用直尺和剪刀来切割纸张，使它们尺寸相同。

步骤二：准备测试用纸取一个方形纸张作为测试用纸。

使用直尺测量它的边长，并在纸张上标记一个起始点。

这个点将是你测量吸水速度的参考点。

步骤三：测量吸水速度将测试用纸放在水中浸泡一段时间，然后迅速取出。

注意，浸泡时间应该相同，以便比较结果的准确性。

使用计时器来记录测试用纸吸水以达到起始点的时间。

这个时间将会成为吸水速度的参考。

步骤四：重复实验为了提高结果的准确性，我们需要重复实验多次。

至少进行三次实验，然后将结果取平均值，这样我们可以得到更可靠的数据。

实验结果我们首先使用白纸、报纸和卫生纸进行了实验，并记录下了吸水速度的数据。

下面是我们得到的结果：白纸的吸水速度第一次实验：10秒第二次实验：9秒第三次实验：11秒平均吸水速度：10秒报纸的吸水速度第一次实验：15秒第二次实验：13秒第三次实验：12秒平均吸水速度：13.3秒卫生纸的吸水速度第一次实验：5秒第二次实验：4秒第三次实验：6秒平均吸水速度：5秒从上述数据可以看出，卫生纸的吸水速度最快，followed by白纸，最后是报纸。

这是因为卫生纸的纤维结构经过特殊处理，使其能够更快地吸收水分。

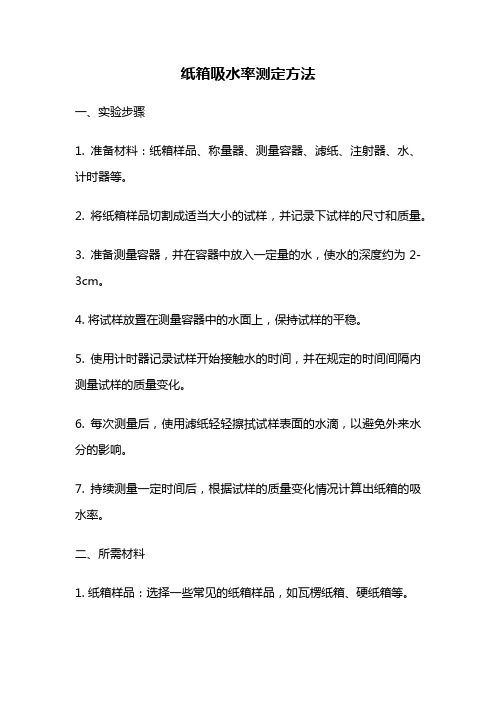

纸箱吸水率测定方法一、实验步骤1. 准备材料：纸箱样品、称量器、测量容器、滤纸、注射器、水、计时器等。

2. 将纸箱样品切割成适当大小的试样，并记录下试样的尺寸和质量。

3. 准备测量容器，并在容器中放入一定量的水，使水的深度约为2-3cm。

4. 将试样放置在测量容器中的水面上，保持试样的平稳。

5. 使用计时器记录试样开始接触水的时间，并在规定的时间间隔内测量试样的质量变化。

6. 每次测量后，使用滤纸轻轻擦拭试样表面的水滴，以避免外来水分的影响。

7. 持续测量一定时间后，根据试样的质量变化情况计算出纸箱的吸水率。

二、所需材料1. 纸箱样品：选择一些常见的纸箱样品，如瓦楞纸箱、硬纸箱等。

2. 称量器：用于准确测量纸箱样品的质量。

3. 测量容器：可选择透明的玻璃容器，方便观察和记录试样的吸水情况。

4. 滤纸：用于擦拭试样表面的水滴，保证测量的准确性。

5. 注射器：用于向测量容器中注入一定量的水。

6. 水：用于模拟纸箱在潮湿环境中吸水的情况。

7. 计时器：用于记录试样接触水的时间和测量的时间间隔。

三、注意事项1. 在实验过程中要注意安全，避免发生意外。

2. 在测量纸箱吸水率时，应保持环境条件的一致性，如温度、湿度等。

3. 在试样接触水前应先测量试样的质量，并记录下来。

4. 实验过程中应避免试样的损坏或变形，以免影响测量结果。

5. 每次测量后应及时擦拭试样表面的水滴，以保证测量的准确性。

6. 测量时间间隔的选择应根据试样的吸水性能来确定，一般可选择5分钟、10分钟等。

7. 实验结束后，应将测量容器和试样清洗干净，并妥善保管实验数据。

通过以上测定方法，我们可以得到纸箱的吸水率，进而评估纸箱的防潮性能。

这对于保护货物的质量和安全具有重要意义，尤其是在长途运输和潮湿环境下。

因此，在纸箱的设计和选择过程中，我们应该注重纸箱的防潮性能，并选择合适的纸板材质和结构设计，以确保货物的安全运输。

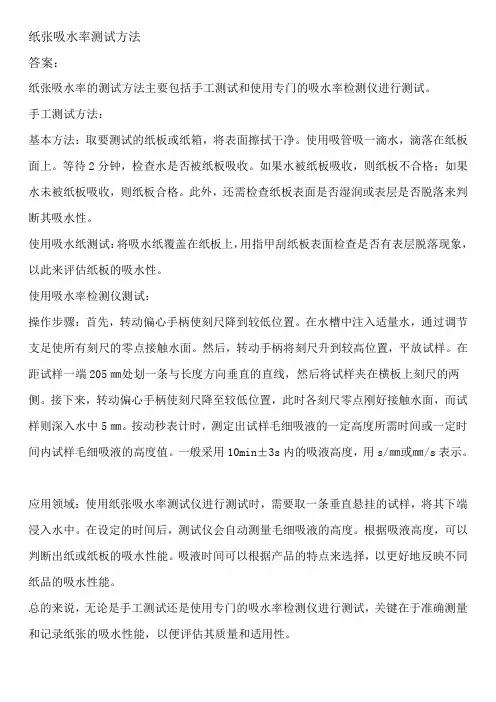

纸张吸水率测试方法
答案：
纸张吸水率的测试方法主要包括手工测试和使用专门的吸水率检测仪进行测试。

手工测试方法：
基本方法：取要测试的纸板或纸箱，将表面擦拭干净。

使用吸管吸一滴水，滴落在纸板面上。

等待2分钟，检查水是否被纸板吸收。

如果水被纸板吸收，则纸板不合格；如果水未被纸板吸收，则纸板合格。

此外，还需检查纸板表面是否湿润或表层是否脱落来判断其吸水性。

使用吸水纸测试：将吸水纸覆盖在纸板上，用指甲刮纸板表面检查是否有表层脱落现象，以此来评估纸板的吸水性。

使用吸水率检测仪测试：
操作步骤：首先，转动偏心手柄使刻尺降到较低位置。

在水槽中注入适量水，通过调节支足使所有刻尺的零点接触水面。

然后，转动手柄将刻尺升到较高位置，平放试样。

在距试样一端205㎜处划一条与长度方向垂直的直线，然后将试样夹在横板上刻尺的两侧。

接下来，转动偏心手柄使刻尺降至较低位置，此时各刻尺零点刚好接触水面，而试样则深入水中5㎜。

按动秒表计时，测定出试样毛细吸液的一定高度所需时间或一定时间内试样毛细吸液的高度值。

一般采用10min±3s内的吸液高度，用s/㎜或㎜/s表示。

应用领域：使用纸张吸水率测试仪进行测试时，需要取一条垂直悬挂的试样，将其下端浸入水中。

在设定的时间后，测试仪会自动测量毛细吸液的高度。

根据吸液高度，可以判断出纸或纸板的吸水性能。

吸液时间可以根据产品的特点来选择，以更好地反映不同纸品的吸水性能。

总的来说，无论是手工测试还是使用专门的吸水率检测仪进行测试，关键在于准确测量和记录纸张的吸水性能，以便评估其质量和适用性。

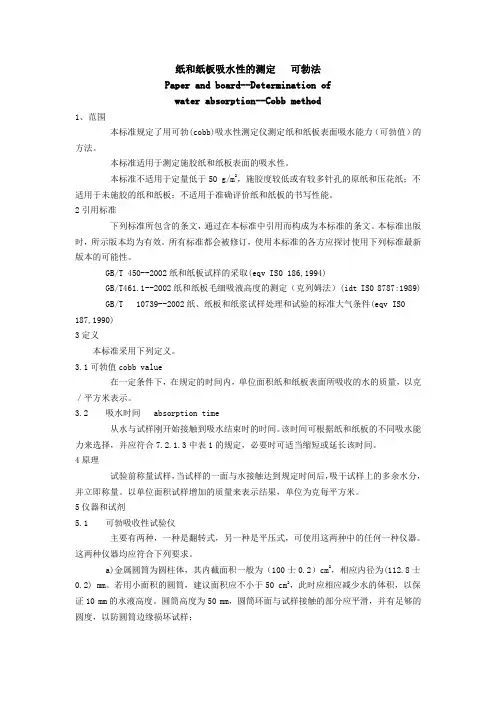

纸和纸板吸水性的测定可勃法Paper and board--Determination ofwater absorption--Cobb method1、范围本标准规定了用可勃(cobb)吸水性测定仪测定纸和纸板表面吸水能力（可勃值）的方法。

本标准适用于测定施胶纸和纸板表面的吸水性。

本标准不适用于定量低于5O g/m2，施胶度较低或有较多针孔的原纸和压花纸；不适用于未施胶的纸和纸板；不适用于准确评价纸和纸板的书写性能。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 450--2002纸和纸板试样的采取(eqv IS0 186,1994)GB/T461.1--2002纸和纸板毛细吸液高度的测定（克列姆法）(idt IS0 8787:1989)GB/T 10739--2002纸、纸板和纸浆试样处理和试验的标准大气条件(eqv IS0187,1990)3定义本标准采用下列定义。

3.1可勃值cobb value在一定条件下，在规定的时间内，单位面积纸和纸板表面所吸收的水的质量，以克／平方米表示。

3.2 吸水时间 absorption time从水与试样刚开始接触到吸水结束时的时间。

该时间可根据纸和纸板的不同吸水能力来选择，并应符合7.2.1.3中表1的规定，必要时可适当缩短或延长该时间。

4原理试验前称量试样，当试样的一面与水接触达到规定时间后，吸干试样上的多余水分，并立即称量。

以单位面积试样增加的质量来表示结果，单位为克每平方米。

5仪器和试剂5.1 可勃吸收性试验仪主要有两种，一种是翻转式，另一种是平压式，可使用这两种中的任何一种仪器。

这两种仪器均应符合下列要求。

a)金属圆筒为圆柱体，其内截面积一般为（100士0.2）cm2，相应内径为(112.8士0.2) mm。

若用小面积的圆筒，建议面积应不小于50 cm2，此时应相应减少水的体积，以保证10 mm 的水液高度。

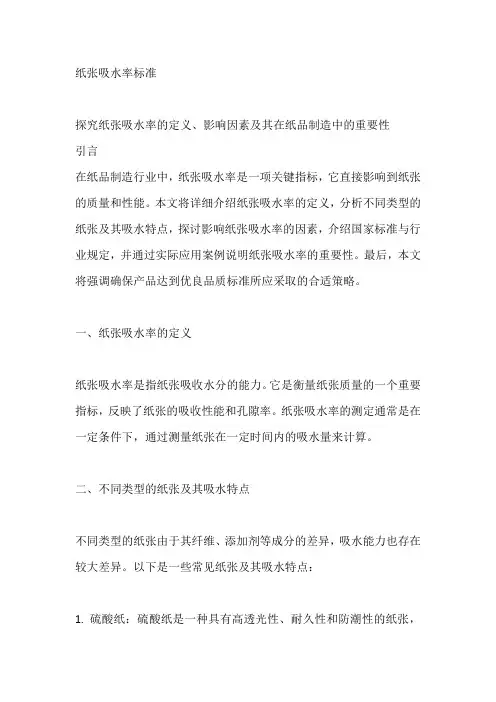

纸张吸水率标准探究纸张吸水率的定义、影响因素及其在纸品制造中的重要性引言在纸品制造行业中，纸张吸水率是一项关键指标，它直接影响到纸张的质量和性能。

本文将详细介绍纸张吸水率的定义，分析不同类型的纸张及其吸水特点，探讨影响纸张吸水率的因素，介绍国家标准与行业规定，并通过实际应用案例说明纸张吸水率的重要性。

最后，本文将强调确保产品达到优良品质标准所应采取的合适策略。

一、纸张吸水率的定义纸张吸水率是指纸张吸收水分的能力。

它是衡量纸张质量的一个重要指标，反映了纸张的吸收性能和孔隙率。

纸张吸水率的测定通常是在一定条件下，通过测量纸张在一定时间内的吸水量来计算。

二、不同类型的纸张及其吸水特点不同类型的纸张由于其纤维、添加剂等成分的差异，吸水能力也存在较大差异。

以下是一些常见纸张及其吸水特点：1. 硫酸纸：硫酸纸是一种具有高透光性、耐久性和防潮性的纸张，因其纤维强度高和经过硫酸处理而得名。

硫酸纸的吸水能力较弱，遇水后不易渗透，通常用于制作标签、封面等。

2. 牛皮纸：牛皮纸是一种由牛皮纤维制成的纸张，具有强度高、耐折、耐磨等特点。

牛皮纸的吸水能力较强，遇水后容易渗透，常用于制作包装材料、手提袋等。

3. 艺术纸：艺术纸是一种具有较高吸水能力的纸张，适合用于绘画、书法等艺术创作。

由于其纤维较长、孔隙率较大，艺术纸能够更好地吸收墨水，呈现出丰富的纹理和色彩效果。

三、影响纸张吸水率的因素纸张吸水率受到多种因素的影响，包括原材料、生产工艺、纤维种类和加工方法等。

以下是影响纸张吸水率的几个主要因素：1. 原材料：纸张的原材料如木质纤维、竹纤维等，其纤维结构和形态会影响纸张的孔隙率和吸水能力。

一般来说，纤维长度越长、孔隙率越大，纸张的吸水能力越强。

2. 生产工艺：生产工艺对纸张吸水率也有重要影响。

不同的制浆方法、抄纸工艺和添加剂使用会影响到纸张的孔隙率和纤维分布，从而影响其吸水能力。

3. 纤维种类：不同种类的纤维具有不同的结构和形态，其吸水能力也存在差异。

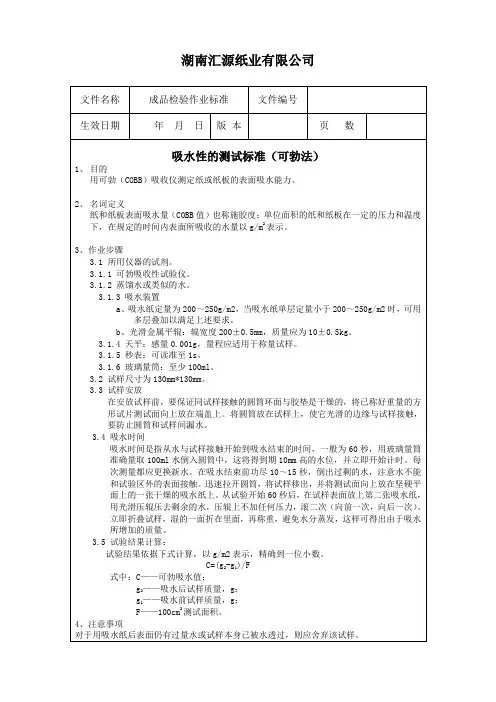

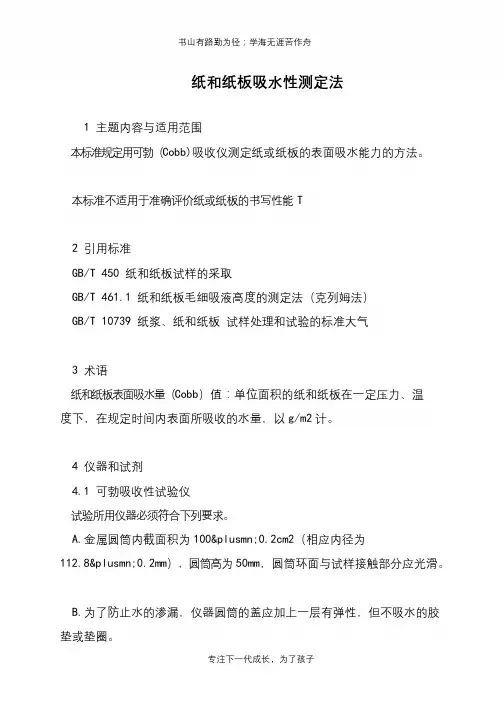

纸和纸板吸水性测定法1 主题内容与适用范围本标准规定用可勃（Cobb)吸收仪测定纸或纸板的表面吸水能力的方法。

本标准不适用于准确评价纸或纸板的书写性能T2 引用标准GB/T 450 纸和纸板试样的采取GB/T 461.1 纸和纸板毛细吸液高度的测定法（克列姆法）GB/T 10739 纸浆、纸和纸板试样处理和试验的标准大气3 术语纸和纸板表面吸水量（Cobb）值：单位面积的纸和纸板在一定压力、温度下，在规定时间内表面所吸收的水量，以g/m2计。

4 仪器和试剂4.1 可勃吸收性试验仪试验所用仪器必须符合下列要求。

A.金属圆筒内截面积为100±0.2cm2（相应内径为112.8±0.2mm），圆筒高为50mm，圆筒环面与试样接触部分应光滑。

B.为了防止水的渗漏，仪器圆筒的盖应加上一层有弹性，但不吸水的胶垫或垫圈。

4.2 试验应使用蒸馏水或脱离子水。

试验过程中水的温度应要保持与周围大气相同的温度20±1度C或23±1C度。

4.3 吸水装置4.3.1 吸水纸定量应为200-250g/m2，其吸收速度按GB/T 461.1测定，应为75mm/10min。

当吸水纸单层定量小于200-250g/m2时，可用多层叠加以满足上述要求。

4.3.2 光滑金属平辊：辊宽度200±0.5mm，质量应为10±0.5kg。

4.4 天平：感量0.001g，量程应适应于称量试样。

4.5 秒表：可读准至1s。

4.6 玻璃量筒。

5 试样的采取、处理及制备5.1 试样的采取和处理，分别按GB/T 450及GB/T 10739进行。

5.2 将处理后的试样切成直径为125mm的圆形试片10张（正反面各5 张），以保证每张100cm2的试验面积。

6 试验步骤6.1 试验应在GB/T 10739规定的标准大气下进行。
