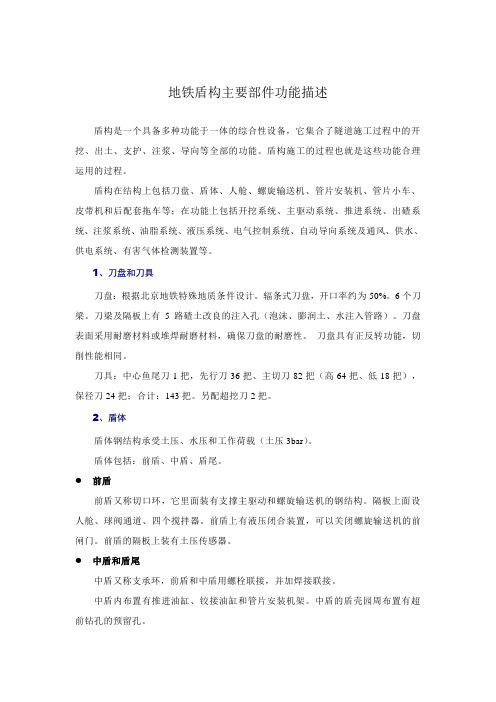

地铁盾构主要部件功能描述盾构是一个具备多种功能于一体的综合性设备，它集合了隧道施工过程中的开挖、出土、支护、注浆、导向等全部的功能。
盾构施工的过程也就是这些功能合理运用的过程。
盾构在结构上包括刀盘、盾体、人舱、螺旋输送机、管片安装机、管片小车、皮带机和后配套拖车等；在功能上包括开挖系统、主驱动系统、推进系统、出碴系统、注浆系统、油脂系统、液压系统、电气控制系统、自动导向系统及通风、供水、供电系统、有害气体检测装置等。
1、刀盘和刀具刀盘：根据北京地铁特殊地质条件设计。
辐条式刀盘，开口率约为50%。
6个刀梁。
刀梁及隔板上有5路碴土改良的注入孔（泡沫、膨润土、水注入管路）。
刀盘表面采用耐磨材料或堆焊耐磨材料，确保刀盘的耐磨性。
刀盘具有正反转功能，切削性能相同。
刀具：中心鱼尾刀1把，先行刀36把、主切刀82把（高64把、低18把），保径刀24把；合计：143把。
另配超挖刀2把。
2、盾体盾体钢结构承受土压、水压和工作荷载（土压3bar）。
盾体包括：前盾、中盾、盾尾。
●前盾前盾又称切口环，它里面装有支撑主驱动和螺旋输送机的钢结构。
隔板上面设人舱、球阀通道、四个搅拌器。
前盾上有液压闭合装置，可以关闭螺旋输送机的前闸门。
前盾的隔板上装有土压传感器。
●中盾和盾尾中盾又称支承环，前盾和中盾用螺栓联接，并加焊接联接。
中盾内布置有推进油缸、铰接油缸和管片安装机架。
中盾的盾壳园周布置有超前钻孔的预留孔。
中盾和盾尾之间通过铰接油缸Array连接，两者之间可以有一定的夹角，从而使盾构在掘进时可以方便的转向。
盾尾安装了三道密封钢丝刷及8个油脂注入管道、8根内置的同步注浆管道（4根正常使用4根注浆管为备用）。
3、主驱动系统主驱动机构包括主轴承、八个液压马达、八个减速器和安装在后配套拖车上的主驱动液压泵站。
刀盘通过螺栓与主轴承的内齿圈联接在一起，刀盘驱动系统通过液压马达驱动主轴承的内齿圈来带动刀盘旋转。
主轴承采用大直径三滚柱轴承，外径2820mm。
科普盾构知识点总结一、盾构机的分类及工作原理：1.盾构机的分类：盾构机主要分为普通盾构机和土压平衡盾构机两种类型。
根据不同的地质条件和工程要求，选择合适类型的盾构机是非常重要的。
（1）普通盾构机：普通盾构机是最常见的盾构机类型，适用于地质较好的地质条件，一般用于软土层、砂质土层和松散砂岩等地层的隧道开挖。
它的工作原理是通过施加液压推进力，推动盾构机前进并进行土层的开挖，然后在推进的同时进行隧道衬砌的施工，最后形成一个完整的隧道结构。
（2）土压平衡盾构机：土压平衡盾构机适用于地质较差的地质条件，例如黏土、软弱砂岩和黏壤等地层。
它的工作原理是通过施加与地层土压相平衡的土压平衡力，防止地下水和土层的涌入，从而保证安全稳定地进行隧道开挖。
土压平衡盾构机在处理软弱地层时具有较大的优势，可以有效避免地面沉降和地下水涌入等问题。
2.盾构机的工作原理：盾构机的工作原理主要包括土层开挖、隧道衬砌和推进三个阶段。
（1）土层开挖：盾构机在进行隧道开挖时，首先需要进行土层的开挖工作。
它通过刀具和刀盘对地层进行切割和掘进，将土层从隧道工作面上切削下来，并通过输送设备将土层带至隧道后部的料斗中。
在这个过程中，盾构机需要施加一定的推进力以克服土层的阻力，并同时进行隧道衬砌施工，确保隧道结构的稳定和安全。
（2）隧道衬砌：隧道衬砌是盾构机工作中非常重要的一个环节，它直接影响到隧道的质量和安全性。
在盾构机进行土层开挖的同时，需要同时进行隧道衬砌的施工，一般采用预制节段和喷射混凝土两种方式。
预制节段是通过现场浇筑或预制成形的隧道衬砌节段，用于保护地下结构和确保隧道的稳定。
（3）推进：在进行土层开挖和隧道衬砌之后，盾构机需要进行推进工作，将盾构机推向下一工作环节。
推进是盾构机工作的重要环节，通过施加一定的推进力，盾构机可以快速地前进，并在此过程中进行土层开挖和隧道衬砌工作，最终完成整个隧道结构的施工。
二、盾构机的主要构成和关键部件：1.主要构成：（1）盾构机主要由刀盘、主机、推进系统、控制系统、料斗、隧道衬砌系统以及供电和供水系统等组成。
一、盾构机基本知识1.1盾构机的基本概念盾构(英文为Shield)词的含义在土木工程领域中为遮盖物、保护物。
这里把外形与隧道横截面相同,但尺寸比隧道外形稍大的钢筒或框架压入地中构成保护掘削机的外壳。
该外壳及壳内各种作业机械、作业空间的组合体称为盾构机。
盾构是一种既能支承地层的压力、又能在地层中掘进的施工机具。
1.2盾构机起源1818年英国工程师布鲁涅尔发明了盾构施工方法，并取得了专利。
用于泰晤士河隧道施工。
其后英美法相继进行的盾构的研究和应用。
二十世纪初日本引进盾构，盾构在日本迅速发展和应用与创新。
现在盾构主要生产国有日、德、美、英、法、加拿大等国家。
1.3盾构的施工过程及原理(1) 建造坚井( 盾构出发竖井和接收竖井)。
(2) 把盾构主机和配件分批吊入始发竖井中,并在预定迸发掘进位置上组装成整机,随后调试其性能使之达到设计要求。
(3) 盾构从竖井或基坑墙壁上的开口(洞门) ( 可人工开口,也可由盾构刀盘直接掘削)处始发,沿隧道的设计轴线掘进。
(4) 盾构掘进到达预定终点的竖井时,盾构进入该竖井,掘进结束。
随后检修盾构或解体盾构运出。
盾构机的掘进是靠盾构前部的旋转掘削刀盘掘削土体(这里把刀盘掘削的地层面称为掘削面),掘削土体过程中必须始终维持掘削面的稳定〔即保证掘削面上的土体不出现明塌。
为满足这个要求必须保证刀盘后面土舱内土体对地层的反作用压力(称为被动土压) ≥地层的土压(称为主动土压 )〕;靠舱内的出土器械( 螺旋输送机或者吸泥泵)出土;靠中部的推进千斤顶推进盾构前进;由后部的拼装机拼装成环(也称隧道衬砌 );随后再由尾部的背后注浆系统、向衬砌与地层问品的缝隙中注入填充浆液,以便防止隧道和地面的下沉。
1.泥土压必须可以对抗掘削上地层的土压和水压2.必须可以利用螺旋输送机等排土机构，调节排土量3.对必须混入添加材的土质而言，注入的添加材必须可使泥土(混入添加材的掘削土)的塑流性和抗渗性提高到满足掘削面稳定要求的水准。
盾构电气控制原理培训一、概述盾构机是一种用于地下隧道施工的工程设备，其电气控制系统是保障盾构机正常运行的关键部分。
盾构机电气控制原理培训是为了使操作人员能够正确理解和掌握盾构机的电气控制原理，从而能够对盾构机进行正确的操作和维护。
二、盾构机电气控制系统组成1.电气控制柜：包括盾构机的主控制柜及其附属设备，用于控制盾构机的运行状态和各种功能。
2.线束系统：负责传输电气控制信号和供电。
3.仪表系统：用于显示和监测盾构机的运行状态。
4.传感器和执行机构：用于感知和控制盾构机的各种运动和功能。
三、盾构机电气控制原理1.盾构机电气控制系统的运行原理：盾构机电气控制系统通过接收和处理各种信号，控制盾构机的运行状态和功能。
其中，信号的传输主要通过线束系统实现，而电气控制柜则负责信号的处理和控制。
2.盾构机电气控制系统的主要功能：（1）启动和停止盾构机的运行；（2）控制盾构机各个部件的运动，如控制推进器的启停和推进速度；（3）控制盾构机的工作环境，如控制喷射混凝土的喷射速度和压力；（4）监测和显示盾构机的运行状态，如显示推进器的推进力和速度。
3.盾构机电气控制系统的关键技术：（1）PLC编程：PLC是电气控制系统的核心部分，通过编写PLC程序，实现对盾构机各个部件的控制和监测。
（2）变频调速技术：盾构机的推进器通常采用电动机驱动，通过变频器对电动机进行调速，可以实现对盾构机推进速度的精确控制。
（3）传感器技术：传感器主要用于感知和监测盾构机的各种运动和环境参数，如推进力、推进速度、温度等。
四、盾构机电气控制原理培训内容1.盾构机电气控制系统的构成和工作原理；2.盾构机电气控制系统的功能和特点；3.盾构机电气控制系统的关键技术和设备；4.盾构机电气控制系统的操作和维护。
五、盾构机电气控制原理培训的目标通过盾构机电气控制原理培训，参训人员应该能够：1.理解盾构机电气控制系统的组成和工作原理；2.掌握盾构机电气控制系统的功能和特点；3.了解盾构机电气控制系统的关键技术和设备；4.能够独立操作和维护盾构机的电气控制系统。
盾构机用电操作规程培训盾构机用电操作规程培训一、培训背景盾构机是一种用于地下工程施工的重型设备，包括机械、电子和液压等多个系统。
在使用盾构机进行施工时，正确的电气操作非常重要，以确保施工过程的安全、顺利和高效。
因此，进行盾构机用电操作规程的培训是必不可少的。
二、培训目标1. 理解盾构机的电气系统结构和工作原理。
2. 熟悉盾构机的电气设备和仪表，包括电气控制柜、电动机、传感器等。
3. 掌握盾构机的用电操作流程和标准操作规程。
4. 学会识别和解决常见的电气故障。
三、培训内容1. 盾构机的电气系统结构和工作原理- 盾构机的电气系统包括供电系统、控制系统和保护系统。
- 了解电气系统的工作原理，包括供电、接线、信号传输和控制等关键环节。
2. 盾构机的电气设备和仪表- 了解电气控制柜的组成和功能，包括主控制柜、辅助控制柜、电缆连接等。
- 了解盾构机上常见的电动机、传感器和仪表，如主动轮电机、前后壁电机、导向车电机、注浆电机、测斜仪、流量计等。
3. 盾构机的用电操作流程和标准操作规程- 熟悉盾构机的用电启动和停机操作流程。
- 掌握盾构机的电气设备启动和停机的标准操作规程，包括按照顺序开关各个电气设备、设定参数、启动和停机时的注意事项等。
4. 电气故障的识别和解决- 学会使用仪表设备识别电气故障，如变压器故障、电动机故障等。
- 掌握解决电气故障的常规方法，如检查电气设备连接、更换故障设备等。
四、教学方法1. 理论讲解：通过教师进行理论讲解，介绍盾构机的电气系统结构和工作原理，以及电气设备和仪表的基本知识。
2. 示范操作：通过教师的示范操作，展示盾构机的用电操作流程和标准操作规程，让学员能够直观地了解和掌握。
3. 实践操作：学员根据教师的指导，进行实际的用电操作练习，以巩固所学知识，并学会识别和解决电气故障。
五、培训考核培训结束后，进行笔试和实际操作考核，考核内容包括盾构机的电气系统结构和工作原理、电气设备和仪表的功能和参数设置、标准的用电操作流程和注意事项，以及解决电气故障的方法。
浅谈盾构电气组成系统及常见故障的解决摘要：盾构电气系统是盾构机的核心组成部分,在盾构施工中有着重要的作用，电气系统一旦出现故障，就会影响施工的质量与进度，因此必须及时解决。
本文介绍了盾构电气组成系统，并探讨了盾构电气组成系统常见故障的解决措施和预防措施。
关键词：盾构；电气组成系统；常见故障；解决一、盾构电气组成系统盾构机以电力为动力源，通过PLC、控制按钮、计算机、变频器、气动、液压来实现隧道掘进中各个环节的自动化。
盾构施工中包括推进，注浆，导向，泥水循环，箱涵和管片的运送，管片拼装等环节，这些过程都是通过传感器检测与监控，用PLC，计算机与一些主控按钮来实现人机对话的，这也体现了盾构施工的高自动化。
（一）高压供电高压电柜一般由电源进线柜、计量柜、避雷柜和出线柜组成。
电源从所在地的10kV配电柜引来，高压电柜放置于地面上，通过高压电缆与盾构机上面的开闭站相连，开闭站又通过机器上的变压器降压后供机器使用。
（二）低压配电低压系统一般由主频器驱动系统、泵站驱动系统、主控制室系统、盾体左系统、盾体右系统、内循环水及皮带机系统和前系统组成。
（三）变压器盾构机常用的变压器有波纹密封油浸式和干式变压器两种。
油浸式变压器具有体积小、价格低等优点，但其维护不便；而干式变压器维护方便，过载能力强，但体积大、价格贵。
因此目前一般常见的是盾构机采用的是全密封油浸式变压器，它使变压器内部与大气隔离，防止油的劣化和绝缘受潮，增强了运行的可靠性。
（四）主要动力设备盾构机上面的主要动力设备有盾构推进油缸、刀盘、拼装机、螺旋机、皮带机、砂浆搅拌机、超挖刀、盾尾密封、润滑设备、冷却设备、管片吊装设备等。
（六）电气控制器件盾构机上面的电气控制器件主要有隔离开关、断路器、接触器、PLC主控模块、PLC输入输出模块比例放大模块、模拟输出模块等。
PLC可偏程控制系统具有系统功能强、可靠性高、抗震性能好、编程容易、修改方便、扩充维修容易等一系列优点。
盾构机常用材料基础知识目录一、概述 (1)1. 盾构机简介 (2)2. 盾构机的工作原理 (2)二、盾构机主要结构部件及材料 (3)三、盾构机常用辅助材料 (4)1. 油脂类 (6)2. 粘结剂及密封胶 (7)3. 防水材料 (8)四、盾构机材料选择及应用 (9)1. 材料选择原则 (11)2. 不同地层及环境下的材料选择 (11)五、盾构机维护及保养材料 (13)1. 维护及保养项目 (14)2. 常用维护及保养材料 (15)六、结论 (16)一、概述盾构机是一种用于地下隧道施工的机械设备，其主要功能是在地下挖掘出一定尺寸的圆形隧道。
盾构机的性能和使用寿命在很大程度上取决于所使用的材料，本文档将对盾构机常用的材料进行简要介绍，以帮助读者了解这些材料的基础知识。
盾构机所用材料主要包括以下几类：钢材、混凝土、密封材料、润滑剂等。
这些材料在盾构机的不同部位发挥着各自的作用，共同保证盾构机的正常运行和高效施工。
钢材：钢材是盾构机的主要结构材料，具有较高的强度和刚性，能够承受地下土壤的压力。
常见的钢材有Q345C、QQ700等。
钢材还可用于制造盾构机的刀盘、驱动系统等部件。
混凝土：混凝土是盾构机的主要衬砌材料，具有良好的抗渗性和耐久性，能够保护地下水资源和地层结构。
根据不同的工程需求，混凝土可以分为普通混凝土、高强度混凝土、自密实混凝土等多种类型。
密封材料：密封材料主要用于盾构机的管道接口、刀盘与土层的连接处等关键部位，以防止地下水渗漏和空气进入。
常见的密封材料有橡胶密封条、聚氨酯泡沫等。
润滑剂：润滑剂主要用于盾构机的旋转部件，如刀盘、驱动系统等，以降低摩擦系数，延长设备寿命。
常见的润滑剂有矿物油、合成油、水溶性润滑剂等。
盾构机所用材料的选择和使用直接影响到设备的性能和使用寿命。
在使用盾构机时，应根据工程特点和需求选择合适的材料，并严格按照相关标准进行施工。
1. 盾构机简介盾构机的设计需要适应地下高强度和高磨损的环境，因此其材料选择至关重要。
盾构机电气设备及元器件基础知识培训培训师介绍课程背景学习目标课程结构课堂规则为什么会有这堂课？盾构电气系统庞大而复杂，为了更好的理解电气系统，首先要对组成电气系统的电气设备及元器件有一定认识。
所以我开发了这样一个课程，介绍了各类电气设备及元器件的功能和特性，期望对大家有所帮助。
培训师介绍课程背景学习目标课程结构课堂规则培训完成后，我们将要做到：1.能够陈述各类电气设备及元器件的功能。
2.能够了解各类电气设备及元器件的特性。
培训师介绍课程背景学习目标课程结构课堂规则本课程大纲如下：培训师介绍课程背景学习目标课程结构课堂规则学习过程中，遵守以下规则：1.请关闭移动电话或设定静音状态；2.上课中请勿走动、交谈、接听电话；3.提供真诚的反馈意见；4.要收获有多少，全看你投入有多深；5.多互动，多交流，多提问题；6.信奉“三开原则”：开心、开放、开悟。
01供配电系统隧道内电缆，一次供电10000V AC大功率主驱动供电690V AC照明/冷却220V AC 动力供电，电动机400V AC控制供电24VDC掘进机中有哪些常见的电压等级？照明/泡沫系统24VAC10VDC电位计定义：用来变换交流电压和电流而传输交流电能的一种静止电器。
油浸式变压器干式变压器油浸式变压器是将变压器的器身浸泡在绝缘油里，依靠油箱上的散热片与外界交换热量，将变压器的热量带走。
大容量的变压器油箱装有油泵，将油箱内的热油抽出，与专用的散热装置交换热量，再将冷油送入油箱，如此循环，达到冷却变压器的目的。
油浸式变压器干式变压器就是指铁芯和绕组不浸泡在绝缘油中的变压器。
冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。
干式变压器主要分为开启式、封闭式、浇注式三种形式。
开启式：一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内。
封闭式：器身处在封闭的外壳内，与大气不直接接触(由于密封、散热条件差，主要用于矿用，属于防爆型)。
浇注式：用环氧树脂或其它树脂浇注作为主绝缘，它结构简单、体积小。
干式变压器序号油浸式变压器干式变压器1变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸安全，防火，无污染，可直接运行于负荷中心2油浸式变压器密封性能不良且宜老化,在运行场所渗漏油严重,影响设备安全运行热稳定性好，可靠性高，使用寿命长3变压器油需定期检查低损耗，低噪音，节能效果明显，免维护4变压器油对人体有害散热性能好，过负载能力强，强迫风冷时可提高容量运行5油浸式变压器绝缘等级低,按A级绝缘设计、制造防潮性能好，适应高湿度和其他恶劣环境中运行干式变压器可配备完善的温度检测和保护系统。
采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置。
变压器的前端必须有进线开关，用来切断、隔离和保护变压器。
隔离设备是隔离开关，保护设备可以是负荷开关+熔断器，也可以是断路器，或者是它们的组合柜。
隔离开关负荷开关断路器隔离开关定义：用于各级电压，用作改变电路连接或使线路或设备与电源隔离。
特点：1）隔离开关没有灭弧能力，只能在没有负荷电流的情况下分、合电路。
2）分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（短路）下的故障电流。
定义：负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流，一般将负荷开关与高压熔断器配合使用，利用熔断器切断短路电流，代替断路器，又称“负熔开关”。
负荷开关定义：断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
作用：切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。
对于10kV 以上的断路器，按灭弧方式不同，一般分为SF 6和真空断路器两种。
断路器SF 6断路器真空断路器断路器SF6断路器真空断路器结构紧凑，体积小，重量轻结构复杂、维修复杂、需要定期检查SF6气体泄漏情况绝缘性能强适用于频繁操作，寿命长，维护量小灭弧能力强防燃、防爆不环保，气体泄漏对人体有害环保、无污染生产技术要求较高可靠性高开断能力强，允许连续开断次数较多分断大电流能力不强，一般只用在35kV以下的电压等级常用于户外主要用于户内定义：箱式变压器是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，箱式变压器又叫预装式变电站。
a.功率因数愈低则电力损失也愈大；b.电压降也愈大；c.增加了设备容量与电力损耗；d.增加用户的运行费用(电费)；电力部门规定大容量用户必须保证功率因数在0.9以上，其他用户应保证在0.85以上。
若达不到以上规定，必须装设电容补偿设备。
电容器补偿容量的确定：已知负荷有功功率P，补偿前功率因数COSφ1，需提高功率因数到COSφ2，所需电容器的容量Q为：Q=P×(tan arccosφ1- tan arccosφ2) (Kvar)例：cosφ1=0.6， cosφ2=0.9，P=1000KW，则Q=1000×(tan arccos0.6- tan arccos0.9)=1000×(1.33-0.48)=850Kvar低压配电和控制设备定义：低压断路器又称自动空气开关或自动空气断路器，简称断路器。
它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合，并且在分断故障电流后不需要更换零部件。
断路器(1)框架式断路器框架式低压断路器，又称万能式自动开关。
由于其保护方案和操作方式较多，装设地点也较灵活，故名为“万能式”或“框架式”开关。
框架式断路器适用于额定电流至4000A 、额定工作电压1150V(壳架等级额定电流630A 及以下)或 380V(壳架等级额定电流1000A 及以下)的配电网络中，用来分配电能和作供电线路及电源设备的过载、欠电压、短路保护之用。
断路器(2)塑壳断路器塑料外壳式低压断路器，又称装置式自动开关，其全部机构和导电部分都装设在一个塑料外壳内，但在壳盖中央露出操作手柄，供手动操作之用。
塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。
断路器(3)电动机保护断路器电动机保护断路器是塑壳断路器的一种，是鼠笼型异步电动机在启动、运行和运不可缺或的保护电器之一。
电动机保护断路器采用热磁脱扣器，具有过载长延时和短路瞬时保护功能。
电动机保护断路器通常根据三相异步电机的额定电流，制成了不同电流等级的模块，模块系列与电动机的功率等级匹配，因此其保护值及保护时间均不可调，短路保护的整定值为12倍电机额定电流。
断路器断路器(4)微型断路器微型断路器，简称MCB (Micro Circiut Breaker )，是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。
用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。
断路器微型断路器都已经做成模数化，可以自由组合，并且附件丰富，特别是断路器与漏电保护器模块组合，可以实现短路、过载、漏电保护。
微型断路器的整定值和时间均不可调，但是有多种脱扣特性可供选择。
序号特性类型适用场合1B适用于对纯阻性负荷和低感照明系统提供线路保护2C适用于对感性负荷和高感照明系统提供线路保护3D适用于对高感性负荷和有较大冲击电流产生的配电系统提供线路保护4K适用于对电动机系统及变压器配电系统提供可靠保护接触器定义：接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器由电磁系统、触头系统和灭弧装置组成。
其原理是当接触器的电磁线圈通电后，会产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作，常开触头闭合。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常开触头断开。
接触器的触头包括主触头和辅助触头。
主触头允许通过较大的电流，起接通和切断主电路的作用，通常以主触头允许通过的最大电流(即额定电流)作为接触器的技术参数之一。
辅助触头只允许通过较小的电流，使用时一般接在控制电路中。
接触器接触器接触器主触点接触器线圈软启动器电动机直接全压启动的危害引起电网电压波动，影响同电网其它设备的运行。
伤害电机绝缘，降低电机寿命。
电动力对电机的伤害对机械设备的伤害软启动器优势：软启动时，启动电流一般为额定电流的2~3倍，电网电压波动率一般在10%以内，对其它设备的影响非常小。
软启动时，最大电流降低一半左右，瞬间发热量仅为直接启动的1/4左右，绝缘寿命会大大延长，对电机的冲击力也大大减轻；软起时电机端电压可以从零起调，可完全免除过电压伤害。
定义：继电器是一种电控制器件，是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器继电器(1)中间继电器中间继电器的结构和工作原理与交流接触器基本相同，主要区别是触点数目多，由于触头没有灭弧装置，因此触头容量小，只允许通过小电流。
在选用中间继电器时，主要是考虑电压等级和触头数目。
继电器(2)热继电器热继电器主要用来对异步电动机进行过载保护，其工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开，实现电动机断电停车，起到过载保护的作用。
由于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护。
(3)安全继电器“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全。
这一点同一般继电器完全不同。
