浅析上引法无氧铜杆气孔的成因及消除

气孔形成的原因及解决的措施（二）三、产生气孔的原因前面叙述的是气体的主要来源和部分形成气孔的经过。

其实在具体生产作业过程中，形成气孔的原因还很多，为了便于在实践中直接操作应用，把各工序在操作中易产生气孔的具体因素归纳如下：（1）冶炼过程中，金属液氧化，溶解有大量气体。

金属液溶解的气体量与所熔炉料的质量，以及熔化设备，炉工操作技术有很大的关系。

如炉料氧化，锈蚀严重，带有油污和焦炭带有水、雨、雪潮湿。

熔化操作不当，底焦太高，过热区越大，铁水氧化越严重，风压风量太大，使金属液大量吸气而过分氧化。

（2）浇注时或金属液凝固过程中，由外界侵入的气体。

需要说明的是，由这种气体形成的气孔往往是单独存在的，气体来源型（芯）中的水分，附加材料燃烧挥发产生的气体，浇注中金属液形成涡流，将气体旋入而产生的气孔。

由经验可知这种气孔大部呈梨形状，如果梨形孔的尖部指向泥芯（图1），那么这种气孔有可能是因芯子而造成的。

如果尖部指向外型（图2），则有可能是因外型而造成的。

如果通过气孔形状判断不出气体来源，就只有根据气孔所在的位置来决定，如果气孔在芯子附近，该气孔则有可能是由芯子而造成的。

如果发生在外型附近，这种气体则有可能是由外型而造成的。

但气孔发生在中部就难以判断了。

在这种情况下，就必须从铸造全部工艺过程来分析和判断了。

（实践中常遇到这样的情况，在分析废品原因时，找到了一个认为可能是产生废品的原因，马上就被自己又否认掉，甚至找到几个可能的原因，但又都被推翻，确定不下来。

可见废品分析的困难度。

某工厂生产HT250汽车制动鼓，造型工艺没有改变，化学成分和以前的一样，但是有一段时间生产出的铸件却白口，找不出真正原因，只能认为可能是废钢中含有微量反石墨化元素。

许昌一位老板，铸造专业毕业二十多年了，现办有两个铸造工厂，他说：下辈子说啥也不搞铸造了，太难，正干的好好的，说出废品就是一批，原因就不好找。

）（3）所用的原砂过细。

山西晋城一铸造厂，因型砂过细，衬板上表面出现丛生气孔，在不能及时更换型砂的情况下，只有采用多扎气眼，型砂适当干点的措施来解决。

无氧铜杆生产的工序质量管理<铜陵学院>2004年第4期无氧铜杆生产(3-5.-T--序质量管理王金海刘婉容(1.铜陵有色金属(集团)公司,安徽铜陵244000;2.铜陵有色铜材厂,安徽铜陵244000)摘要:本文根据工序质量原理,结合上引法生产无氧铜杆坯实例,分析影响无氧铜杆坯质量的多种因素,并确定了各工序控制点及具体工艺规程,从而得出上引无氧铜杆的质量,必须从原料进厂开始层层把关,即必须用工序质量来保证的结论.关键词:工序质量;上引连铸;无氧铜杆中图分类号:TF811文献标识码:A文章编号:1672—0547(2004)04—0068—021.前言铜陵有色铜材厂从芬兰引进的上引法无氧铜杆生产线,由熔化炉(8000kg,两台300kw风冷感应器),流槽,保温炉(15kw,300kg),铸造机和收线机等组成.该生产线可引8根~p20mm的铜杆,年设计生产能力为9000吨,投产以来无氧铜杆线以其优良的性能而受到市场的青睐,产品销往国内外.为该厂带来了良好的经济效益.但我们也曾经遇到各种各样的问题,比如用户买回去后拉伸时,出现过断头多,表面起毛刺,空心,导电性能不合格等质量问题,造成用户退货,产品滞销.笔者结合推广IS09000质量认证工作,阐述对上引法生产无氧铜杆过程中的质量控制问题,希与同行们交流探讨.2,工序质量原理工序质量是指操作者,设备,材料,方法,检测条件及作业环境等因素,在产品加工制造过程中,综合保证产品质量的程度或能力.所以影响工序质量的主要因素是人,设备,材料,方法,检测和环境.人员:指操作者.在工序控制活动中,人是最重要的因素,操作者的技术水平,质量意识,情绪波动都要影响工序质量. 设备:指机械设备,装置和工具.机械设备,装置和工具应处于良好工作状态,才能保证工序质量.材料:影响产品的原材料和生产中使用的辅助材料.方法:指加工工艺.它包括工艺流程和操作方法,流程和方法的合理性是至关重要的.检测:指测量仪器和方法.测量仪器的精确度和稳定性,与测量方法的科学性,也是影响工序质量的主要因素之～. 环境:指工序所在场所(地方)的条件.作业场地必须保证整洁,适宜的温度,湿度,良好的光照和通风条件等.全面质量管理工作虽然在我国已经开展多年,但仍有部分管理人员,特别是领导人员还没有从管结果上升到管条件, 管因素上来,还是在成品上,检查上和标准上打转转.因此,我们只有抓好每道工序质量,无氧铜杆的质量才能得到最终的保证,由管结果变为管条件,管因素,这才是抓好产品质量的基本原则.3,无氧铜杆生产工艺上引法生产无氧铜杆工艺流程为:原材料(电解铜)一熔化一经流槽注入保温炉一上引铸造一打卷收线.3,1原材料质量的要求与控制3,1,1电解铜中杂质及微量元素对铜杆质量的影响无氧铜杆中的杂质除与熔炼等工序有关外,主要来自原材料,即电解铜.杂质及微量元素对无氧铜的导电性能和组织性能有强烈的影响,同时,也影响着压力加工性能.如:铜中所有杂质和微量元素都不同程度地降低铜的导电性和导热性,多元素对铜的导电性的影响相当于各单个元素影响的算术和;很少固溶于铜,危害极大的杂质元素有Bi,Pb,它们与铜形成易熔共晶,主要使铜产生热脆或产生"冷脆"性,严重影响铜的压加性能:几乎不固溶于铜,并与铜形成熔点较高的脆性化合物的杂质氧,硫,碲与铜所形成的脆性化合物(Cu:O,Cu:S,Cu:'re)剧烈降低铜的塑性.因此,要按上引法生产无氧铜杆的要求采购电解铜,凡是进厂的电解铜要有明确的化学成份分析报告,电解铜主要成份达不到要求和杂质超标者严禁入炉.3.1.2电解铜表面质量对铜杆质量的影响.化学分析报告表明,有些电解铜化学成份符合有关材料,但表面质量不符合要求,如:(1)电解铜表面铜豆多时,氢含量高,在高温下产生气体,因此要求电解铜表面致密.(2)电解铜表面不允许有开花粒子,因为其中砷,锑,铋,铅等杂质含量较多,在后续清洗中亦无法消除.(3)电解铜表面酸清洗不净,含有大量的铜绿时,则入炉后产生化学反应:CuSO?5H2O?__+CuO+S02+H20收稿日期:2004—08—28作者简介:王金海(1964一),男,安徽阜阳人,铜陵有色金属(集团)公司技术中心副主任,高级工程师;刘婉容(1967一).女,安徽濉溪人,铜陵有色铜材厂质检科科长,高级工程师.?68?<铜陵学院)2004年第4期反应生成的SO2部分与铜液表面覆盖的木炭及CO气体作用生成S存在于铜液中,S会显着降低铜杆的加工塑性,另外CuO还可以与C,CO作用生成高熔点脆性化合物CuO.(4)电解铜露天堆放,在潮湿季节,尤其在铜陵,由于大气污染严重,梅雨季节酸雨不断,其表面将会被酸雨污染,形成cuCO,?Cu(OH),投炉后会发生如下化学反应:CuCO3Cu(0H)2—+CuC03+CuO+H2OCu0+C02如上所述将严重影响铜杆质量.因此,电解铜进厂后一定要存放在干燥处,严禁露天存放.3.2熔化工序该厂所用的熔化炉是卧式园筒式工频感应电炉,容量为8000kg,有两台300kw风冷感应器,可自动转动,上面是加料口(炉门),一个出料口通过流槽与保温炉相接,后面一个出渣口.工作时把电解铜通过真空吸盘加料机构加入熔化炉内,然后覆盖木炭,送电熔化,此工序质量关键是:'(1)严禁铁器及其它金属杂物投入炉内:(2)电解铜投炉前要求干燥:(3)覆盖用的木炭要经过筛选,挑检,除灰,除杂和除去没烧透的木炭,投炉前应烘干;(4)木炭覆盖厚度要保持在15cm以上.做到上述四点,可有效地防止0,H,H20混入熔体内,有助于提高铸件的质量,减少杆材废品率和断头率.若是上述气体溶于金属液中,其溶解度随着温度降低而减少,在铜液凝固时析出来,形成气孔,当铜杆轧制拉伸时,在一定的拉应力作用下,气孔处应力集中而成为微裂纹源,继而裂纹扩展导致铜杆断裂.同时,木炭可起覆盖,保温和脱氧等多方面的作用,木炭和铜水中的氧结合会生成CO,CO气体挥发,从而达到除氧的目的.另外,木炭还可以将铜水中的Cu20还原.3.3倾倒铜水和保温工序当熔化的铜液达到～定的温度(1160—1170℃)时,通过一个"u"形槽注入保温炉内,其内衬为石墨,在铜水通过流槽时,要有保护性气体燃烧进行保护,以防止流动的铜水与空气中的H,02,以及H20蒸气接触,此工序质量要点为:(1)倾倒铜液前要对流槽充分烘烤:(2)应让用于产生保护性气体的木炭燃烧5—10分钟,才可以从熔化炉经流槽将铜水倾倒入保温炉:(3)每次倾倒之前,应做二次燃烧试验,若保护气体能燃烧,可进行倾倒铜水;若不燃烧,要查明原因直到再次燃烧试验成功,方可倾倒铜水.3.4上引铸造工序上引无氧铜杆就是通过该工序成形的,其工艺参数的控制尤为重要,主要有:铸造温度,上引速度和冷却强度.3.4.1上引速度上引速度主要影响杆材的组织结晶.由于金属凝固过程总是从铸杆表面开始,向中心逐渐扩展的,因此,液穴应是倒碗形状的.上引速度过快,将使铸杆中心与边部的温差增大, 液穴高度增加,易产生裂纹,气孔和空心杆等缺陷,同时使晶粒粗大,组织疏松,加工性能差:上引速度太慢,易产生表面裂纹,且生产效率低.实际生产中,上引速度应随熔炼温度的变化而改变,如温度稍低时,速度可适当增加.3.4.2铸造温度铸造温度是上引最关键的参数,这是因为熔体的吸气量是随温度的升高而增加的,因此在达到气体的饱和溶解度之前,熔炼温度愈高,熔炼时间愈长,熔体中含气量愈多,易产生气孔等缺陷,且金属晶粒粗大,影响加工性能.当熔炼温度过低时,金属流动性差,不利于补缩,易产生夹渣,断杆等缺陷,所以铜液温度必须控制在一定的范围内.3.4.3冷却强度冷却强度是生产过程中直接影响杆材质量的一个重要因素.它直接影响晶粒的形状和大小.冷却强度愈大,铸杆心部至边缘的温度梯度愈小,过冷度愈大,金属结晶后的晶粒也愈细,铸杆的强度就愈高,塑性也愈好.生产过程中通常采用降低冷却水进水温度,在一定限度内增大冷却水压,降低熔炼温度等方法.3.5打卷收线工序打卷收线工序是上引铸杆的最后一道工序,该工序质量关键为:(1)收线机的夹紧轮和弯曲轮的工作槽半径要与铸杆直径匹配,槽表面要求光洁,否则会造成铸杆表面不圆和压痕.(2)料框不能有尖角,防止碰伤制品表面.(3)收线速度要与上引铸造速度相匹配,一般来讲,铜杆中间稍微下垂,以不影响设备和操作为宜.若发现拉直现象, 应及时调整收线速度,否则会造成铸杆断头.4.结束语工序质量是产品质量的保证,没有良好的工序质量就不可能生产出好的产品.上引无氧铜杆的质量,必须从原材料进厂开始层层把关,精心操作,即必须用工序质量和人的工作质量来保证.好的产品是生产出来的,不是检查出来的.所以抓产品质量不能在产品标准上,成品检查上打转转,必须重视用户的使用质量,抓好各道生产工序的质量,才能生产出用户满意的产品.?69?。

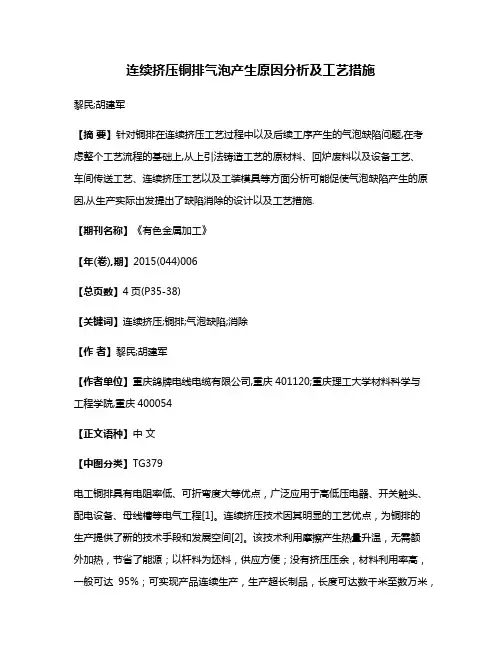

连续挤压铜排气泡产生原因分析及工艺措施黎民;胡建军【摘要】针对铜排在连续挤压工艺过程中以及后续工序产生的气泡缺陷问题,在考虑整个工艺流程的基础上,从上引法铸造工艺的原材料、回炉废料以及设备工艺、车间传送工艺、连续挤压工艺以及工装模具等方面分析可能促使气泡缺陷产生的原因,从生产实际出发提出了缺陷消除的设计以及工艺措施.【期刊名称】《有色金属加工》【年(卷),期】2015(044)006【总页数】4页(P35-38)【关键词】连续挤压;铜排;气泡缺陷;消除【作者】黎民;胡建军【作者单位】重庆鸽牌电线电缆有限公司,重庆401120;重庆理工大学材料科学与工程学院,重庆400054【正文语种】中文【中图分类】TG379电工铜排具有电阻率低、可折弯度大等优点，广泛应用于高低压电器、开关触头、配电设备、母线槽等电气工程[1]。

连续挤压技术因其明显的工艺优点，为铜排的生产提供了新的技术手段和发展空间[2]。

该技术利用摩擦产生热量升温，无需额外加热，节省了能源；以杆料为坯料，供应方便；没有挤压压余，材料利用率高，一般可达95%；可实现产品连续生产，生产超长制品，长度可达数千米至数万米，生产效率高。

由于产品为热挤压状态，可获得优良的机械性能与微观组织结构，产品尺寸精度高，表面光洁度好。

在铜排的连续挤压生产中，常常会出现一些产品质量缺陷问题，如夹杂、表面气泡、表面发黑、壁厚不均、尺寸超差等。

其中气泡缺陷是主要的质量问题之一，对铜排的危害较大，成品的表面气泡影响产品表面质量，直接导致产品报废。

中间制品表面气泡形成鼓包现象，在进入后道拉拔工序时尺寸超过规定值，易损坏拉拔模，拉拔时破裂，表面留下划痕。

内部气泡处抗拉强度低，易拉断，影响产品的性能。

因此，需要分析气泡缺陷产生的原因，找到避免气泡缺陷出现的具体措施[3]。

英国原子能局的D.Green为了实现无间断的连续挤压而提出了连续挤压技术。

实现连续挤压的两个必要条件，①无须借助挤压轴直接作用，对坯料施力从而实现挤压；②挤压筒需无限连续工作长度。

铜母线生产的一种改进工艺――上引轧拉法铜母线的生产，传统的方法采用铸锭热轧法来进行，随着技术的进步和产品质量标准要求的提高，传统的生产方法表现出工艺水平落后，环境污染严重，生产效率低，合格品率低等很多缺点，不可避免将被淘汰。

目前，国外的厂家大都采用连续拉拔机拉制，生产出来的铜母线产品光亮如镜，国内产品是难以与之相比的。

但是，国内的生产厂家根据国情，不断地对铜母线的生产工艺进行了研究和改进。

96年，为了满足市场的需要，我公司拟建一条铜母线生产线，经过大量的考察分析，我们找到了一条既快又省的母线生产工艺流程，这就是上引轧拉法。

此前，我们有一套工艺已经成熟的裸铜扁线生产线，采用“上引法”生产出无氧圆铜杆，经过拉圆、压扁、制线等工序来完成铜扁线的生产。

根据铜扁线的生产原理，结合公司实际状况，在原有的连铸设备和退火设备的基础上，购置可逆式轧排机和拉排机各一套，即可完成铜母线生产的工艺流程配置，随后还可根据产品开发情况和工艺成熟程度添置其他有关设备。

我们通过这几年的深入实践，对上引轧拉法生产铜母线的优点，深有体会，对它的工艺特点，已经基本掌握。

下面，谈一谈在该工艺实践过程中的体会和理解。

一、上引轧拉法的优点：如图1和图2是两种生产方法的工艺流程图。

1、上引轧拉法生产坯料的方法采用目前处于世界领先地位的“上引连铸法”。

该方法生产出来的无氧坯料，晶体结构细密均匀，内部无气孔，没有氧化夹杂，外观表面光亮无缺陷，铸坯的机械性能和电性能均符合国标要求，稳定均匀，而传统热轧法生产出来的坯料表面氧化严重，废品率很高。

2、上引轧拉法相比于铸锭热轧法，从两种工艺流程图可以看出，上引轧拉法工艺流程短，取消热轧、酸洗以及扒皮等工序，设备结构紧凑，布局简单。

生产工序少，即工艺环节少，容易控制；减少了致废因素的积累，成品率提高，而且大大减轻了工人的劳动强度。

3、上引轧拉法生产灵活性大，规格品种各种各样，不仅能生产铜杆，还可生产各种有色金属及合金杆棒，甚至能生产管材以及各种型材，其产品可根据定额要求任意长度剪断（即提供大长度无焊接的线坯）。

稀土添加剂在上引铸造无氧铜杆工艺中的应用预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制稀土添加剂在上引铸造无氧铜杆工艺中的应用廖乐杰*张钊张小剑摘要简述了稀土添加剂在上引铸造无氧铜杆中的工艺试验，讨论了稀土添加剂在上引无氧铜杆中的作用及其应用效果。

关键词：稀土添加剂上引铸造无氧铜杆应用效果Application of RE-Addition to Oxygen Free Copper Bar byUp-CastingLiao Lejie(Ganzhou Sanjiang Special Alloy Ltd. Co.)Zhang Zhao(Zhuzhou Special Electro-Magnetic Wire Plant)Zhang Xiaojian(Ningbo Jintian Copper Group Co.)ABSTRACT Technological experiment of RE-addition to oxygen free copper bar by up-casting was introduced. The effect and applicable benefit of RE-addition to oxygen free copper bar by up-casting was discussed.Key Words:RE-Addition, Up-Casting, Oxygen Free Copper Bar, Applicable Benefit上引铸造无氧铜杆由于具有投资少、上马快、生产工序简化等特点，近年来发展迅速\\.目前，国内已有100多条生产线相继投入使用。

然而，由于设备、工艺、原材料、生产环境以及潮湿气候等方面的影响，上引无氧铜杆很容易产生气孔、夹渣、晶粒粗大等缺陷，这些缺陷的存在不仅直接影响铸杆的导电性能，严重时将造成铸杆断裂，致使上引过程无法进行。

上引法铸造原理：保温炉中的铜液通过结晶器液流孔注入结晶器，当上引杆伸向结晶器内时，由于引杆温度低，铜液在端部结晶凝固形成铜杆。

当引杆被向上牵引时，铜液不断地从液流孔注入结晶器、由于冷却水的作用，结晶不断实现，形成了连续的铜杆。

由此可见，上引法连铸过程中，金属是自上而下凝固的，所以形成的液穴位置与形状恰恰与一般的上口浇铸相反。

这是上引法连铸的特点。

上引法生产无氧铜杆的主要质量缺1、内部气孔、裂纹、结晶疏松在铜杆内部形成气孔、微裂纹和结晶疏松是上引法生产无氧铜杆过程中最常见的也是最主要的质量缺陷，气孔和疏松的产生是在结晶的过程中，氢从过饱和的溶液中析出并聚集而形成的。

由于上引铸造的特点是铜液自上而下的结晶，结晶前沿析出的气体无法逸出，含气量少时，析出的氢存在于晶界处形成疏松；含气量多时则聚集成气孔。

在结晶前沿析出的氢气又可还原Cu2O而生成水气泡，故此气孔和疏松是由氢气和水蒸气两者形成的。

它们都给正常生产及后道加工工序带来的危害也最大，是影响正常生产高质量无氧铜杆的关键因素。

根据生产实践分析，其原因主要来自于使用的电解铜原料和用作覆盖剂的木炭质量的影响。

1）原料的影响由于上引法生产无氧铜杆，只是将电解铜熔化后冷却结晶形成铜杆，无精炼去杂质过程。

所以，原料中杂质的混入对铜杆质量的影响很大。

电解铜清洗不净或在不良环境中存放时同过长．表面附着碱式碳酸铜及硫酸铜，将这样的电解铜加入熔炼炉中时，将发生化学反应生成氧化锕、二氧化硫、水、二氧化碳等物质：二氧化硫还会与铜液表面覆盖的木炭及一氧化碳气体等作用生成硫，硫与铜作用生成硫化铜。

此外，氧化铜还可与碳、一氧化碳作用生成氧化亚铜在这些复杂的化学反应的生成物中，水蒸汽、二氧化硫、硫化铜、氧化亚铜等都可使铜杆内产生气孔、结晶疏松或产生微裂纹。

其次是使用表面有铜豆的电解铜，其中含有较多的锑、铋、铅、碲等杂质。

这些杂质可与铜生成脆性化合物或共晶体而分布在铜的晶界上，严重影响铜杆的质量，甚至使铜杆开裂。

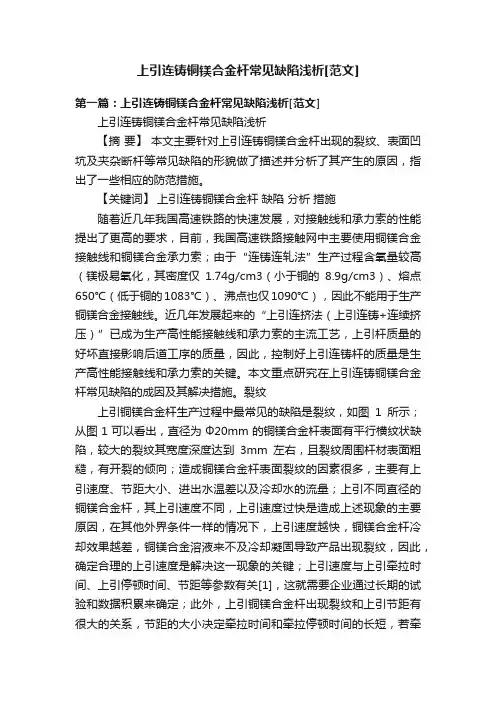

上引连铸铜镁合金杆常见缺陷浅析[范文]第一篇：上引连铸铜镁合金杆常见缺陷浅析[范文]上引连铸铜镁合金杆常见缺陷浅析【摘要】本文主要针对上引连铸铜镁合金杆出现的裂纹、表面凹坑及夹杂断杆等常见缺陷的形貌做了描述并分析了其产生的原因，指出了一些相应的防范措施。

【关键词】上引连铸铜镁合金杆缺陷分析措施随着近几年我国高速铁路的快速发展，对接触线和承力索的性能提出了更高的要求，目前，我国高速铁路接触网中主要使用铜镁合金接触线和铜镁合金承力索；由于“连铸连轧法”生产过程含氧量较高（镁极易氧化，其密度仅1.74g/cm3（小于铜的8.9g/cm3）、熔点650℃（低于铜的1083℃）、沸点也仅1090℃），因此不能用于生产铜镁合金接触线。

近几年发展起来的“上引连挤法（上引连铸+连续挤压）”已成为生产高性能接触线和承力索的主流工艺，上引杆质量的好坏直接影响后道工序的质量，因此，控制好上引连铸杆的质量是生产高性能接触线和承力索的关键。

本文重点研究在上引连铸铜镁合金杆常见缺陷的成因及其解决措施。

裂纹上引铜镁合金杆生产过程中最常见的缺陷是裂纹，如图1所示；从图1可以看出，直径为Ф20mm的铜镁合金杆表面有平行横纹状缺陷，较大的裂纹其宽度深度达到3mm左右，且裂纹周围杆材表面粗糙，有开裂的倾向；造成铜镁合金杆表面裂纹的因素很多，主要有上引速度、节距大小、进出水温差以及冷却水的流量；上引不同直径的铜镁合金杆，其上引速度不同，上引速度过快是造成上述现象的主要原因，在其他外界条件一样的情况下，上引速度越快，铜镁合金杆冷却效果越差，铜镁合金溶液来不及冷却凝固导致产品出现裂纹，因此，确定合理的上引速度是解决这一现象的关键；上引速度与上引牵拉时间、上引停顿时间、节距等参数有关[1]，这就需要企业通过长期的试验和数据积累来确定；此外，上引铜镁合金杆出现裂纹和上引节距有很大的关系，节距的大小决定牵拉时间和牵拉停顿时间的长短，若牵拉时间与牵拉停顿时间的比值过大，即牵拉停顿时间过短，合金没有很好的冷却而凝固将会造成杆材表面出现裂纹；进出水温差以及冷却水流量的大小也是造成此缺陷最常见的因素，进出水温差太小，冷却水流量过小都会是合金溶液在结晶器中不能很好的冷却结晶而出现裂纹。

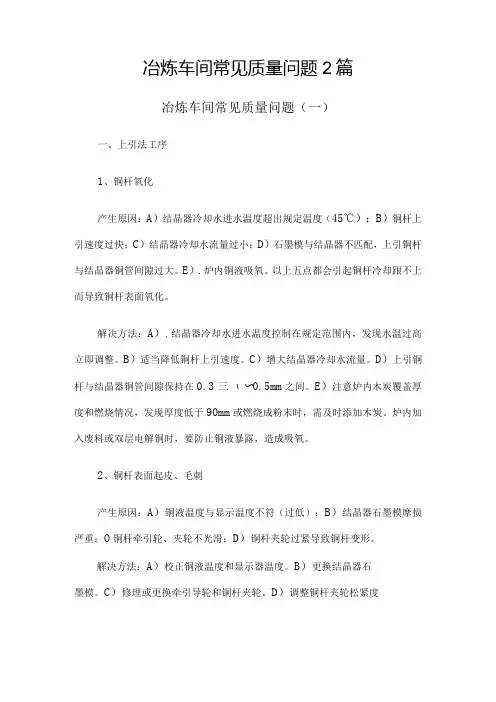

冶炼车间常见质量问题2篇冶炼车间常见质量问题（一）一、上引法工序1、铜杆氧化产生原因：A）结晶器冷却水进水温度超出规定温度（45℃）；B）铜杆上引速度过快；C）结晶器冷却水流量过小；D）石墨模与结晶器不匹配，上引铜杆与结晶器铜管间隙过大。

E）.炉内铜液吸氧。

以上五点都会引起铜杆冷却跟不上而导致铜杆表面氧化。

解决方法：A）.结晶器冷却水进水温度控制在规定范围内，发现水温过高立即调整。

B）适当降低铜杆上引速度。

C）增大结晶器冷却水流量。

D）上引铜杆与结晶器铜管间隙保持在0.3三ι〜0.5mm之间。

E）注意炉内木炭覆盖厚度和燃烧情况，发现厚度低于90mm或燃烧成粉末时，需及时添加木炭。

炉内加入废料或双层电解铜时，要防止铜液暴露，造成吸氧。

2、铜杆表面起皮、毛刺产生原因：A）铜液温度与显示温度不符（过低）；B）结晶器石墨模摩损严重；O铜杆牵引轮、夹轮不光滑；D）铜杆夹轮过紧导致铜杆变形。

解决方法：A）校正铜液温度和显示器温度。

B）更换结晶器石墨模。

C）修理或更换牵引导轮和铜杆夹轮。

D）调整铜杆夹轮松紧度3、铜杆节距不规则、模糊产生原因:A）结晶器石墨模使用时间过长，磨损严重；B）石墨模装配与结晶器铜管不垂直；C）牵引导轮与结晶器上引铜杆不垂直。

解决方法：A）更换石墨模。

B）校直或更换结晶器铜管。

C）调整牵引架与结晶器垂直度。

4、铜杆铜粉多产生原因：加入潮湿电解铜。

解决方法：对潮湿的电解铜烘干后再加入炉内。

5、铜杆芯内有气孔产生原因：A）加入潮湿的木炭或潮湿的电解铜；B）结晶器漏水；C）铜液温度过高。

解决方法：A）对潮湿的电解铜烘干后再加入炉内B）更换结晶器。

C）调整铜液温度。

产生原因：A）加入潮湿的木炭或潮湿的电解铜，水遇到高温产生氢和氧，造成铜杆结晶不好；B）铜液温度偏低，影响铜杆结晶。

解决方法：A）对潮湿的电解铜烘干后再加入炉内。

B）调整铜液温度。

7、铜杆电阻高于标准产生原因：铜液中混入铁器类杂质。

上引法无氧铜杆连铸机组常见电气故障分析及处理作者：彭庆超来源：《中国科技纵横》2016年第01期【摘要】上引法无氧铜杆连铸机组因其能耗低、污染小，生产的铜杆质量好，而广泛的用于生产大长度光亮的无氧铜杆、无氧铜管以及无氧铜扁坯型材。

作者通过多年来对无氧铜杆连铸机组电气系统的维护保养实践，对该类设备的电气故障进行了归纳、分析，并提出了相应的检修方法，有效地保障了机组的安全、高效、低耗、环保和经济运行，对采用该类设备进行生产的企业具有重大参考、借鉴意义。

【关键词】无氧铜杆连铸机组上引连铸电气故障故障分析1引言上引连铸是一种连续铸造的方法，其原理是利用金属熔液冷却结晶的机理，从熔融的金属或合金熔液中缓慢连续地抽出具有一定形状的固态金属线材、板材等。

该方法广泛用于无氧铜杆的生产。

无氧铜杆连铸机组用于生产大长度光亮的无氧铜杆，大长度光亮的无氧铜管以及大长度光亮的无氧铜扁坯型材。

该机组可以直接从电解铜连续熔铸生产不同规格的杆材、管材、扁坯或其他异型材；与传统的铜锭压延生产黑铜杆相比，上引法无氧铜杆新工艺具有技术先进，产品质量好，单位能耗低，生产品种及规格灵活多样，适应性强，没有三废污染，投资少等特点。

2 上引法无氧铜杆连铸机组工作原理上引法无氧铜杆连铸机组（以下简称连铸机组）简称将电解铜经工频感应炉熔化成液体，通过覆盖于表面的木炭与空气隔绝（避免铜液氧化）经保温炉将铜液温度控制在1150°C±10°C，连铸机铜液在结晶器中快速结晶连续不断地生产出铜杆，最后经双头挠杆机等辅助设备装盘成产品。

3连铸机组结构组成该机组由工频感应炉、连铸机、导轮架、限位装置、双头挠杆机、水冷却系统、电气系统、加料系统以及测温系统等组成。

4 连铸机组常见电气故障分析及检修技术因作者长期从事连铸机组的电气系统的日常保养、维修工作，故本文重点对连铸机组的电气故障进行分析并阐述相应的检查、检修方法。

4.1水套、线圈堵塞故障分析：冷却水长时间循环使用，水内混入杂质，致使水套和线圈堵塞。

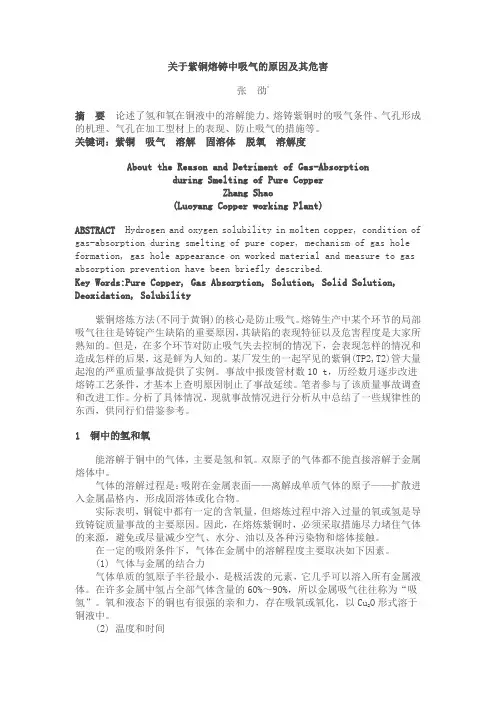

关于紫铜熔铸中吸气的原因及其危害张劭*摘要论述了氢和氧在铜液中的溶解能力、熔铸紫铜时的吸气条件、气孔形成的机理、气孔在加工型材上的表现、防止吸气的措施等。

关键词：紫铜吸气溶解固溶体脱氧溶解度About the Reason and Detriment of Gas-Absorptionduring Smelting of Pure CopperZhang Shao(Luoyang Copper working Plant)ABSTRACT Hydrogen and oxygen solubility in molten copper, condition of gas-absorption during smelting of pure coper, mechanism of gas hole formation, gas hole appearance on worked material and measure to gas absorption prevention have been briefly described.Key Words:Pure Copper, Gas Absorption, Solution, Solid Solution, Deoxidation, Solubility紫铜熔炼方法(不同于黄铜)的核心是防止吸气。

熔铸生产中某个环节的局部吸气往往是铸锭产生缺陷的重要原因，其缺陷的表现特征以及危害程度是大家所熟知的。

但是，在多个环节对防止吸气失去控制的情况下，会表现怎样的情况和造成怎样的后果，这是鲜为人知的。

某厂发生的一起罕见的紫铜(TP2,T2)管大量起泡的严重质量事故提供了实例。

事故中报废管材数10 t，历经数月逐步改进熔铸工艺条件，才基本上查明原因制止了事故延续。

笔者参与了该质量事故调查和改进工作。

分析了具体情况，现就事故情况进行分析从中总结了一些规律性的东西，供同行们借鉴参考。

铸件气孔缺陷的成因及防止措施摘要：系统地分析和探讨了铸件气孔缺陷的产生原因，提出了相应的防治方法，对铸造工作者有一定的借鉴作用。

气孔是一种常见的铸件缺陷，其形状一般为球形、扁圆形或长条形。

气孔形成的原因是在金属液凝固时，铸件某一部位的局部气体压力超过了金属液的压力。

气体总是顺着阻力最小的通路流动，通常都朝着铸件的上部移动。

侵入气体或析出气孔也会使铸件的表面呈现凹囊状孔洞或形成皮下气孔。

针孔、气疤以及某些形式的疏松都是侵入气体或析出气孔的变态。

识别气孔比较容易，阐明气孔的成因则较为困难。

气孔和缩孔在外表上极为相似，经常容易混淆。

一般来说，气孔的内壁是平滑的，而缩孔的内壁则枝状结晶的末梢状。

这种简单的鉴别方法，在大多数情况下是可行的，但有时也会引起误解，致使判断错误而蒙受经济损失。

以下两种情况容易产生混淆，需要进行细致的分析。

一是气孔出现在产生了缩孔的部位；二是缩孔和气孔出现在相同的部位，二者都容易发生在铸件最后凝固的部位，即铸件截面最厚处或厚薄截面交接处。

气孔虽有多种不同形态，但仍可将其归并在一起讨论。

笔者结合多年的生产实践并参阅有关资料，对气孔的产生原因及其防止措施进行分析和探讨。

1.铸件和模样设计对所有的气孔缺陷来说，有两种可行的解决方法：一是减少发气量或降低气体压力；二是在发气量不变的情况下，采取措施使气体容易逸出，如提高压力，在气体产生缺陷之前使气体从出气孔中排出去。

如果铸件或模样的结构，妨碍造型工采取上述措施而产生了气孔缺陷，则应从模样或铸件的结构设计上找原因。

⑴芯头或出气孔不足芯头设计的太小，使砂芯排气不畅，会造成气孔。

如果制模工未在模样的芯头上做出合适的砂沟，芯头上的出气孔可能会被金属液堵塞而出现气孔。

⑵铸件设计不合理造成金属液压头不够在厚薄不均的铸件中，因为厚截面处存在补缩不良的危险，容易产生气孔。

⑶气体汇聚在分型面上，会在分型面处产生气孔，产生原因是气体汇聚在上下型之间，不能很快从分型面排出，生产中可以在分型面上开出几条通气槽，以使气体逸出砂型，避免这类缺陷的产生。

第 50 卷 第 3 期2021年6月有色金属加工NONFERROUS METALS PROCESSINGVol . 50 No . 3June 2021DOI ：10.3969/j.issn.l671-6795.2021.03.009电气化铁路用铜合金接触线生产过程中常见的缺陷及预防措施王国迎（中铁建电气化局集团康远新材料有限公司，江苏靖江214521 ）摘要：文章针对电气化铁路用铜合金接触线生产过程中常见的质量问题进行分析，并提出相应的预防措施。

关键词:铜合金;接触线；缺陷;预防措施中图分类号:TG379 文献标识码：B 文章编号：1671-6795（2021）03-0039-05接触线是电气化铁路的生命线，电气化列车通过 受电弓与其滑动接触源源不断的获得电能。

按照材质可将接触线分为三类⑴：纯铜接触线、铜合金接触线以及复合金属接触线。

国内普遍采用铜合金接触 线，主要有铜银、铜锡、铜镁和铜铬错合金接触 线等［2-4］。

电气化铁路用接触线种类繁多,虽然截面形状相似且较为简单，但是对其综合性能要求极高。

目前, 接触线常见的生产方法有三种I 5",上引连铸法、连铸连轧法和连续挤压法。

连续挤压法因具有产品晶粒 细小、氧含量低、综合性能优良、节能环保等特有的优势,被广泛应用于接触线的生产过程中。

进入21世纪，电气化铁路朝着高速、重载的方向 发展&9】，这对接触线的质量提出了更高要求。

接触线在服役过程中不仅受到碳滑板的高速摩擦,还受到剧烈的震动、高温、腐蚀等作用。

在这种条件下,接触线如存在质量缺陷，将会加剧缺陷的扩展，甚至会出现断线的情况［”七］，严重影响列车运行安全。

本文针对接触线生产过程中常见的质量问题进行分析，并提出相应的预防措施,这对改善接触线质量、提高其可靠性有着十分重大意义。

笔者结合自身工作经验,针对连续挤压法生产的接触线常见缺陷进行分析，发现缺陷在各种类别的接触线中均能出现，且无明显规律性，依据缺陷分布位置将其划分为两大类，即表面缺陷和内部缺陷。
