教案培训工种：任课教师：(4)永久性风门门框、门墙的施工要求(见图(6-9)。
图6-9 永久性风门示意图1-横梁；2-电缆孔；3-门框沿口；4-铁道；5-下门框；6-红砖；7-调节窗；8-上门槛；9-管子孔；10-风门闭锁孔；11-门轴门墙厚度不少于500 mm，门墙四周必须掏槽，掏槽深度在500 mm以上，见硬帮、硬顶。
若在架棚巷道设风门时，必须拆除1～2个架棚。
拆除架棚时，必须先加固前后两组以上支架，再拆除棚腿，严禁空顶作业。
棚腿拆除后，应先从上向下将顶帮浮渣及刹杆逐步清除，最后将横梁拆除。
横梁拆除后，应按设计要求将帮顶掏槽到设计深度。
若帮顶煤岩体有裂隙，首先用水泥与黄泥或白灰与黄泥将裂隙堵严，同时要清净底板所有杂物。
在砌碹巷道建永久风门时，要破碹掏槽，破碹严格按专项安全技术措施施工。
砌筑门墙时，应先设好门框（门框与门扇接触处事先要做好沿口），稳门框时应先稳下门槛。
若有铁道时，下门槛要做成双凹形。
下门槛的上平面要稍高于轨面，下平面要低于轨道底面，凹槽要标准，槽宽要保证行车畅通，下门槛要平直。
下门槛设好后再安装门框及上门槛横梁。
门框与门槛必须成直角，上下门槛互相平行。
门框倾角应根据该地点风压的大小，向顺风方向倾斜85。
左右为宜。
上门槛用临时支撑与顶板打牢。
上下门槛与门框接口两端必须留有不少于300～500 mm长的横梁，此横梁必须嵌入门墙内。
门框应设在门墙入风侧，与门墙外面保持一致。
设完门框之后，从靠门框底部逐层砌筑门墙（红砖或料石）。
砌筑时，以门框为起点，向两端延伸，靠门框侧门墙必须平直，门墙两侧断面必须整齐。
红砖或料石层与层之间、块与块之间的缝隙必须用水泥砂浆填满，不许出现重缝或空缝。
门框与巷帮之间，应尽量选择合适的红砖或料石，与巷帮接严接实。
如有裂隙，应用水泥砂教学内容备注(4)临时性风门门墙及门框施工要求（见图6-10）。
临时性风门门墙厚度为20～30 mm，根据现场条件可适当加厚至40 mm，板材宽度一般为200～300mm，厚度20～30mm，长度一般应在4000 mm以上，板材薄厚必须均匀，四面要刮净，成矩形。

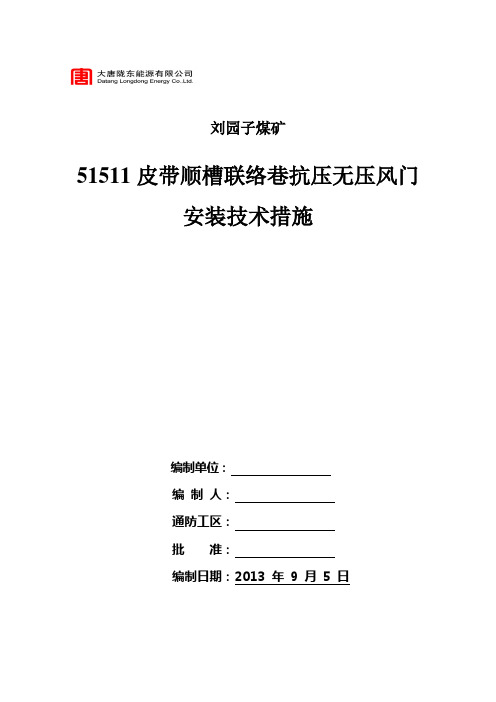

刘园子煤矿51511皮带顺槽联络巷抗压无压风门安装技术措施编制单位：编制人：通防工区：批准：编制日期：2013 年 9 月 5 日审批意见51511皮带顺槽联络巷抗压无压风门安装技术措施贯彻签字记录贯彻人：贯彻时间：51511皮带顺槽联络巷抗压无压风门安装技术措施一、工程概况为确保井下51511皮带顺槽联络巷无压风门构建质量，保证风门在建成后，解决因压力显现而出现的变形问题，现结合我矿井下软岩巷道支护现状，制订改造风门墙体设计方案，以增强风门墙体的抗压能力，为确保风门的施工安全及工程质量，特编制此项安全技术措施。
二、技术要求1．风门名称51511皮带顺槽联络巷实验性抗压无压风门。
2. 风门位置第一道风门位于51511皮带顺槽联络巷距51采区轨道上山5m 处，第二道风门与第一道风门相距6米。
3．风门规格风门尺寸：风门为自动闭锁双扇铁门，每扇高为2.1m、每扇宽为0.85m。
一组风门共四扇，其中两门之间的距离为6m 。
4. 施工组织由通防工区牵头负责运料、砌墙、安装风门和注洛克修等工作；机修厂按设计负责加工角钢、工字钢、锚杆和托底钢板；生产准备工区负责巷道卧底和巷壁掏槽并安设计固定好钢槽。
三、质量标准墙垛用砖、沙、水泥、可缩性材料等不燃性材料建筑，墙体厚度为500mm。
巷道两帮和顶部用钢板焊接成角钢，用锚杆固定于砌筑风门的相应位臵成槽口，墙体掏槽深不得低于200mm，风门墙体两帮及顶与岩体应保留150mm的空间，采用可缩性材料充实，（采用钢板造成镶槽将墙体两帮及顶部用铁板夹住，钢板的沿边固定在帮、顶上）。
要求：墙垛平整、无裂缝、重缝和空缝，不漏风。
管线孔设臵要符合要求（两边1m处向上每隔0.1m 一个孔，每边3个孔，共计6个孔）。
外部要用水泥抹面，壁面必须光滑平整，风门底部及前后两米打底锚后用沙浆浇筑，施工完必须做到工完料净，文明施工。
门扇平整不漏风，门扇与门框不歪扭；风门材料要用不燃性材料建筑，风门内、外5m内支护要完好，无片帮、冒顶，无杂物、积水和淤泥。
施工3033永久风门、3310皮带正眼绕道挡风墙安全技术措施编制人：编制时间：负责人：审批时间：通风区长：审批时间：主管工程师：审批时间：安全管理部：审批时间：通风区2009年03月25日施工3033永久风门、3310皮带正眼绕道挡风墙安全技术措施3316收尾后需及时调整通风系统，需在3033上坡头施工一组永久风门，在3310皮带正眼绕道施工一道挡风墙，为保证施工质量和施工安全，制订如下措施：一、现场调查情况：1、3033上车场巷道采用25U/10.5m2金属拱型支架支护0.4棚距，铁篦子与木质背板插背，巷道规格：宽×高=3950×2600mm2。
2、3310皮带正眼绕道采用7m2金属拱形支架支护，局部地点喷浆，巷道实际规格宽×高=2.5×1.8m2一、措施负责人：施工现场必须有一名班（队）长，负责全面安全、技术工作，指挥作业，否则不许施工。
二、挡风墙施工位置：位置：风门位置：3033上坡头；挡风墙位置：3310皮带正眼绕道三、设施施工标准：1、永久风门施工标准及规格：另附图⑴风门净尺寸：宽×高=1.7 m×1.9 m，墙厚：500 mm。
⑵材料：沙、砖、水泥。
⑶活动上坎，上坎以上墙厚500 mm。
⑷•闪倒130 mm，开向向3033下坡头风道方向：（如图所示）。
⑸•两帮各留设宽×高=200×400 mm2的电缆、管路孔口，并安设套管保护电缆；上顶设宽×高=800×600mm2调节口，调节口上、下设过木。
⑹抗压木：风门上坎以上加一层厚度不小于100 mm抗压木。
⑺两道风门上坎以上位置设置风门联锁孔。
⑻掏槽深度不少于500 mm（或见实茬）。
⑼风门施工完毕后，抹平门扇下方地面，距离门扇高度不大于50mm，风门与地面之间设底帘。
⑽风门选位原则：风门开关自如，顶板完好，风门间距不小于5 m。
2、永久挡风墙施工标准及规格：另见附图2⑴挡风墙构筑材料为：砖、沙、水泥；⑵墙体厚度分为500mm；⑶掏槽深度不小于500mm；⑷挡风墙中部设置抗压，抗压木长度为挡风墙宽度的2/3，宽度与挡风墙厚度一致；⑸挡风墙设置调节口、电缆孔、管路孔；⑹挡风墙修建完毕后，前后5m上顶进行插背加固。
专利名称：一种矿用多功能抗压自动风门专利类型：实用新型专利
发明人：边广飞,黄天臣,黄亮,黄超
申请号：CN201921943280.4
申请日：20191112
公开号：CN211174189U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型提供一种矿用多功能抗压自动风门，包括：巷道、自动关闭机构、限位机构和支撑机构，所述自动关闭机构位于巷道上，所述自动关闭机构包括风门框，所述风门扇的边缘处铺设有第一橡胶密封件，所述风门扇的边侧设置有固定块，所述固定块的内侧通过第二转轴与活动杆的一端相互连接，所述活动杆的另一端位于固定板的内部，所述活动杆的另一端通过第一弹簧与固定板的内侧相互连接。
本实用新型提供的一种矿用多功能抗压自动风门设置有自动关闭机构，当风门扇开启时，第一弹簧能够被压缩，且第一弹簧产生的弹力，能够使得风门扇自动关闭，从而避免了工作人员忘记关闭风门扇，导致漏风的现象，提升了安全性。
申请人：山东天盛科大电气股份有限公司
地址：273500 山东省济宁市邹城市中心店镇东付文明路99号
国籍：CN
代理机构：济宁汇景知识产权代理事务所(普通合伙)
代理人：付凯
更多信息请下载全文后查看。
矿井风门冲击变形特征及结构优化苗法田【期刊名称】《矿业安全与环保》【年(卷),期】2013(000)002【摘要】根据风门结构特点，建立了矿井风门冲击载荷作用下的超静定结构模型，对风门的接触面宽度、最大弯曲挠度、支反力、支点位移等协调变形参数进行了理论分析，指出现有风门结构及安装方式具有变形不协调、抗冲击性能差等缺点。
