纱线强度实验

纱线质量检测实验总结纱线质量检测是确保纱线质量稳定的重要环节，通过实验手段能够全面评估纱线的物理性能和机械性能，发现问题及时解决，提高纱线的质量和市场竞争力。

本文通过对纱线质量检测实验的总结，主要从实验目的、实验步骤、实验结果分析和实验改进四个方面进行阐述。

实验目的：1.了解纱线的物理性能和机械性能，包括线密度、强力、断裂伸长率、弹性恢复率等方面。

2.检测纱线存在的问题，如纱线断裂、断裂伸长率不达标等。

3.对检测结果进行分析，找出问题产生的原因，并提出相应的改进措施。

实验步骤：1.准备实验材料和仪器设备，包括纱线样品、拉力试验机、线密度计等。

2.对纱线样品进行标号，方便实验过程中的管理。

3.进行物理性能测试，包括线密度的测定和纱线的线形状检测等。

4.进行机械性能测试，包括纱线强力和断裂伸长率的测定。

5.对实验数据进行记录和整理，包括纱线的标定长度、断裂强力、断裂伸长率等。

6.对实验结果进行分析和比对，找出存在的问题。

7.根据问题的原因提出相应的改进措施，如调整生产工艺、优化工艺流程等。

8.完成实验报告，总结实验结果和改进措施。

实验结果分析：1.物理性能测试结果显示，纱线的线密度均匀，线形状规则，表明纱线的成形性良好。

2.机械性能测试结果显示，纱线的断裂强力符合标准要求，但断裂伸长率超过了要求范围。

3.综合分析实验结果，断裂伸长率超过要求可能是因为纱线的拉伸过程中受到较大的力，造成纤维间相互滑动，导致断裂伸长率增大。

实验改进：1.对纱线的生产工艺进行调整，减小纱线的拉伸力，避免纤维间相互滑动。

2.优化工艺流程，增加纱线的撚度，提高纱线的柔软度和断裂伸长率。

3.进行纱线的前处理，如气流纺车等，改善纱线的物理性能和机械性能。

4.引入新材料，如改变材料组成、纤维比例等，提高纱线的质量和性能。

综上所述，纱线质量检测实验是确保纱线质量稳定的重要环节。

通过实验手段能够全面评估纱线的物理性能和机械性能，发现问题及时解决，提高纱线的质量和市场竞争力。

纱线质量检测实验总结第七组组长：周飞飞小组成员：周飞飞谢飞董媛邢密密纱线在生产过程中质量的好坏，对纱线品质及工厂，企业的利益有着深刻的影响。

这就需要对纱线进行质量检测，从而来判定纱线的等级。

本次我们共做5个实验。

一:单根纱线断裂强力和断裂伸长率的测定；二：纱线捻度的测定；三：纱线条干均匀度与棉结杂质测试（黑板条干法，电容式条干均匀度仪测定法）四：纱线线密度及百米质量变异系数的测定。

一.单根纱断裂强力和断裂伸长率的测定：（1）测试原理：被测试样的一端夹持在CRE型电子单纱强力机的上夹持器上，试样另一端施加标准规定的预加张力后夹紧下夹持器，采用100%（相对于试样原长度）每分钟的恒定拉伸速度拉伸试样直至试样断裂。

测试过程记录单次值的断裂强力和断裂伸长率等技术指标，测试结果给出所有技术指标统计值。

（2）测试结果：平均断裂强力296.73CN平均断裂强度16.04CN/tex断裂伸长的标准差41.71断裂伸长的变异系数14.06%(3)实验思考：影响强力实验测得结果的因素有哪些？二.纱线捻度的测定（退捻加捻法）（1）测试原理：退捻加捻法是在一定张力下，夹住已知长度纱线的两端，对试样进行退捻和反向加捻，直到试样达到其初始长度。

假设再加捻的捻回数等于试样原有捻度，这样计数器上记录的捻回数的一半代表试样具有的捻回数。

（2）测试结果；特数制捻度67.608公制捻度676.08特数制捻系数290.79公制捻系数676.08(3)操作中的注意事项；1.从导纱勾中引出纱线时，注意不能退捻或造成纱线意外伸长。

2.纱线捻度测试中，要经常检查允许伸长是否控制在规定范围内。

（4）试验思考：影响捻度测试结果因素有哪些？纱线捻度测试的意义是什么？纱线捻度对纱线性能有何影响？三.纱线条干均匀度与棉结杂质测试（黑板条干法，电容式条干均匀度仪测定法）1，黑板条干法（1）原理：在规定的条件下，将纱线卷绕在特质黑板上，用目光对比相应的标准样照进行评定。

纱线检测方法
纱线检测方法主要包括以下几种：
1.纱线捻度检测：主要有直接计数法和退捻加捻法。

直接计数法是在规定的张力
下，夹住一定长度试样的两端，旋转试样一端，退去试样的捻度，直至试样构成单元平行时测得捻回数的方法。

退捻加捻法则是在一定张力下，用夹持器夹住已知长度被测试
样纱线的两端，经退捻和反向加捻后，试样回复到起始长度所需捻回数的50%即为该长度下的纱线捻回数。

退捻加捻法又可以分为退捻加捻A法、退捻加捻B法、三次退捻加捻法等。

2.纱线强度检测：将纱线拉伸到它的强度极限，并用载荷电子计将它的负载测定。

可采用单纱强度测试或多绳强度测试方案。

单纱强度测试通常把纱线截成固定的长度，这样易于控制测试和计算。

多绳强度测试则要求将多股纱线并于一起，并将其作为一个单一的实体进行测试。

3.纱疵检测：依据纱线疵点粗度、细度及其各自的长度分为不同级别，根据不同
用途的纱线作出不同的纱疵控制。

通过电子检测仪器进行纱疵检测，可以准确地评估、推断一批纱线的疵点情况，以此预测一批纱线有害纱疵对后加工织物布面的影响。

此外，还有一些其他的纱线检测方法，如纱线支数检测、纱线毛羽检测、纱线条干检测等。

这些方法都是通过对纱线的各项物理指标进行测定，以评估纱线的质量和性能。

请注意，具体的纱线检测方法应根据纱线的种类、用途以及检测要求等因素进行选择。

同时，在进行纱线检测时，应严格按照相关的检测标准和操作规范进行操作，以确保检测结果的准确性和可靠性。

纱线强度测定实验报告1. 引言纱线是纺织品的基本材料之一，其强度是评价纱线质量的重要指标之一。

强度测定是衡量纱线在拉伸下能承受的力量，也可以用于预测纱线在正常使用条件下的耐久性能。

为了研究纱线的强度，我们进行了一系列实验来探究其强度与纱线组成、纺纱工艺、纱线捻度之间的关系。

2. 实验目的本实验旨在通过测定不同组成和捻度的纱线的强度，探究纱线强度与其组成、捻度之间的关系，并找出影响纱线强度的关键因素。

3. 实验装置与材料- 实验装置：纱线强度测定仪、试验台、电子天平、计时器等。

- 实验材料：棉纱、涤纶纱、混纺纱线（棉纱和涤纶纱的混合纱线）。

4. 实验方法4.1 纱线样本的准备从不同来源获得的棉纱、涤纶纱和混纺纱线作为实验样本，按照一定长度切割成纱线样本。

4.2 实验步骤1. 将纱线样本固定在试验台上，并保证纱线的拉伸方向与纱线强度测定仪的拉伸方向一致。

2. 启动纱线强度测定仪，开始进行拉伸测试。

3. 在测试过程中，记录纱线破断前的最大负荷值，并同时记录纱线的组成、捻度等相关信息。

4. 重复以上步骤，对每条纱线样本进行测试三次，取平均值。

4.3 数据处理根据实验记录的数据，计算每条纱线样本的平均强度，并以纱线的组成、捻度为自变量，平均强度为因变量绘制散点图，进行相关性分析。

5. 实验结果与分析通过实验测定，获得不同组成和捻度的纱线样本的强度数据，计算得到相应的平均强度。

以捻度为横坐标，平均强度为纵坐标，绘制散点图如下：从散点图可以观察到，纱线的强度与其组成和捻度之间存在一定的相关性。

由此可推断，纱线的组成和捻度对其强度具有一定影响。

6. 结论本实验通过实验数据的分析与图表的展示，得出以下结论：1. 纱线的组成和捻度对其强度有一定的影响，不同组成和捻度的纱线表现出不同的强度特征。

2. 混纺纱线的强度优于纯棉纱和纯涤纶纱，说明混合纱线具有较好的综合性能。

3. 纱线的捻度增加可以提高其强度，但捻度过大也会对纱线的柔软性产生不利影响。

纱线实验报告引言纱线是一种常见的纺织品材料，广泛应用于衣物、家居装饰等领域。

本实验旨在研究纱线的特性和性能，并通过一系列实验来验证相关理论。

实验材料和方法材料•纱线样品•实验仪器：天平、显微镜、拉力试验机等方法1.选择纱线样品并进行编号。

2.使用天平测量纱线样品的质量，并记录下来。

3.利用显微镜观察纱线的纤维结构，并进行描述和记录。

4.利用拉力试验机进行纱线的拉伸实验，测量纱线的断裂强度，并记录下来。

实验结果与讨论根据所得数据和观察结果，我们对纱线的特性和性能进行了详细分析和讨论。

纱线质量通过天平测量，我们得到了每个纱线样品的质量。

通过比较不同样品的质量，我们可以评估纱线的均匀性和质量稳定性。

纱线纤维结构利用显微镜观察纱线的纤维结构，我们可以了解纱线的组成和纤维间的排列方式。

这有助于我们理解纱线的强度和柔软度等特性。

纱线拉伸实验通过拉力试验机对纱线进行拉伸实验，我们可以测量纱线的断裂强度。

这是评估纱线质量和耐久性的重要指标之一。

通过比较不同样品的断裂强度，我们可以评估纱线的性能差异。

结论通过本实验，我们对纱线的特性和性能进行了研究和讨论。

我们通过测量纱线质量、观察纤维结构和进行拉伸实验，得出了以下结论：1.纱线的质量稳定性和均匀性对其性能具有重要影响。

2.纱线的纤维结构对其柔软度和强度等特性有着显著影响。

3.纱线的断裂强度是评估其质量和耐久性的重要指标之一。

通过这些实验结果，我们可以更好地了解纱线的特性和性能，并为纱线的选择和应用提供参考和指导。

参考文献[1] 作者1. (年份). 文章标题. 期刊名, 卷号(期号), 页码.[2] 作者2. (年份). 文章标题. 期刊名, 卷号(期号), 页码.。

实验日期： 2023年10月15日实验地点：材料科学与工程学院纺织实验室实验目的：1. 了解纱线的结构及其对织物性能的影响。

2. 探究不同纱线质量对织物性能的影响。

3. 学习纱线测试方法，提高对纱线性能的评估能力。

实验材料：1. 纱线样品：棉纱、涤纶纱、氨纶纱、羊毛纱各50米。

2. 纱线测试仪器：纱线强力仪、纱线细度仪、纱线捻度仪。

3. 织物样品：棉布、涤纶布、氨纶布、羊毛布各50平方米。

4. 织造设备：织布机、缝纫机。

实验方法：1. 纱线强力测试：使用纱线强力仪对棉纱、涤纶纱、氨纶纱、羊毛纱进行强力测试，记录数据。

2. 纱线细度测试：使用纱线细度仪对棉纱、涤纶纱、氨纶纱、羊毛纱进行细度测试，记录数据。

3. 纱线捻度测试：使用纱线捻度仪对棉纱、涤纶纱、氨纶纱、羊毛纱进行捻度测试，记录数据。

4. 织物性能测试：将纱线样品分别织成棉布、涤纶布、氨纶布、羊毛布，使用相关设备测试其性能，包括强力、透气性、保暖性等。

实验结果：1. 纱线强力测试结果：- 棉纱强力：平均为3.2 cN/dtex- 涤纶纱强力：平均为5.5 cN/dtex- 氨纶纱强力：平均为7.0 cN/dtex- 羊毛纱强力：平均为2.8 cN/dtex2. 纱线细度测试结果：- 棉纱细度：平均为18.2 dtex- 涤纶纱细度：平均为16.5 dtex- 氨纶纱细度：平均为20.0 dtex- 羊毛纱细度：平均为28.0 dtex3. 纱线捻度测试结果：- 棉纱捻度：平均为180捻/10cm- 涤纶纱捻度：平均为200捻/10cm- 氨纶纱捻度：平均为150捻/10cm- 羊毛纱捻度：平均为220捻/10cm4. 织物性能测试结果：- 棉布强力：平均为300 N- 涤纶布强力：平均为400 N- 氨纶布强力：平均为500 N- 羊毛布强力：平均为250 N- 棉布透气性：平均为10.5 m³/(m²·h) - 涤纶布透气性：平均为8.0 m³/(m²·h) - 氨纶布透气性：平均为6.5 m³/(m²·h) - 羊毛布透气性：平均为9.0 m³/(m²·h) - 棉布保暖性：平均为1.2 W/(m²·K)- 涤纶布保暖性：平均为0.8 W/(m²·K) - 氨纶布保暖性：平均为1.0 W/(m²·K)- 羊毛布保暖性：平均为1.5 W/(m²·K)实验结论：1. 不同纱线材料对织物的性能有显著影响。

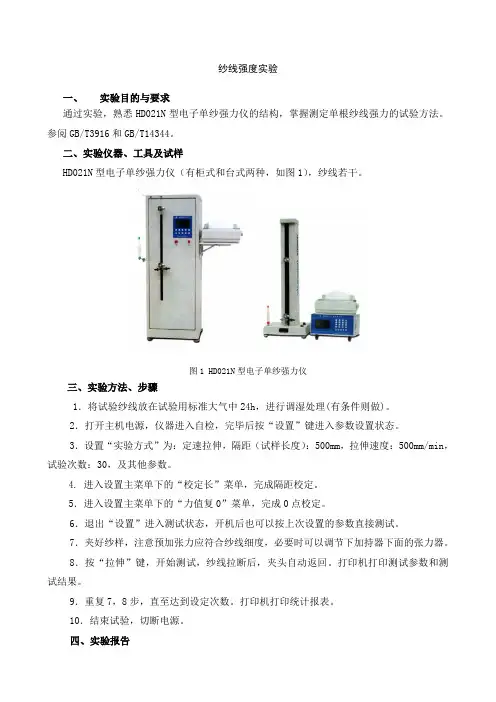

纱线强度实验
一、实验目的与要求
通过实验，熟悉HD021N型电子单纱强力仪的结构，掌握测定单根纱线强力的试验方法。

参阅GB/T3916和GB/T14344。

二、实验仪器、工具及试样
HD021N型电子单纱强力仪（有柜式和台式两种，如图1），纱线若干。

图1 HD021N型电子单纱强力仪
三、实验方法、步骤
1．将试验纱线放在试验用标准大气中24h，进行调湿处理(有条件则做)。

2．打开主机电源，仪器进入自检，完毕后按“设置”键进入参数设置状态。

3．设置“实验方式”为：定速拉伸，隔距（试样长度）：500mm，拉伸速度：500mm/min，试验次数：30，及其他参数。

4. 进入设置主菜单下的“校定长”菜单，完成隔距校定。

5．进入设置主菜单下的“力值复0”菜单，完成0点校定。

6．退出“设置”进入测试状态，开机后也可以按上次设置的参数直接测试。

7．夹好纱样，注意预加张力应符合纱线细度，必要时可以调节下加持器下面的张力器。

8．按“拉伸”键，开始测试，纱线拉断后，夹头自动返回。

打印机打印测试参数和测试结果。

9．重复7，8步，直至达到设定次数。

打印机打印统计报表。

10．结束试验，切断电源。

四、实验报告
记录：温湿度，试样名称与规格，仪器型号，仪器工作参数，原始数据及各指标值。

五、思考题
影响强力试验结果的因素有哪些？。

纱线测试实验一、实验的目的与要求掌握纱线认识与纱线支数的测试；纱线捻度的测试；单纱强度及伸长率测试试验。

要求学生认识常规纱线的外观特征，掌握纱线支数的测试方法，并进行细度指标间的换算。

了解捻度机仪器的结构，掌握各种单纱及股线的捻度的测试方法，并掌握单纱强力机的结构和原理，掌握纱线强伸度的测试方法。

二、基础知识1．纱线的线密度测定线的线密度（细度）是表示纱线的粗度程度的指标， 纱线线密度决定着织物的品种、风格、用途和物理机械的性质。

线密度低的纱线其强力一般较低，织物的厚度轻薄，单位面积的重量也较轻，适于作轻薄性衣料；线密度高的纱线，其强力则较高，织物厚实，单位面积的重量也较重，故适于作中厚型衣料。

纱线的线密度指标有两类，即直接指标和间接指标，直接指标用纱线的直径来表示。

间接指标是利用纱线的长度和重量间的关系来间接表示纱线的线密度的因为纱线柔性体，截面并非圆形，在不同外力作用下可能呈椭圆形、跑道形、透镜形等形状。

纱线的理论直径通常是由纱线的线密度换算而得。

纱线表面有毛羽，截面形状不规则，并容易变形，较难实际测量，故纱线的线密度常用间接指标表。

纱线线密度间接指标有定长制（特克斯和旦尼尔）和定重制（公制支数、英支支数）两种。

定长制系指一定长度纱线的重量，它的数值越大，表示纱线越粗。

定重制系指一定重量纱线的长度，它的数值越大，表示纱线越细。

我国法定计量单位线密度的单位为特克斯（tex ），它是指1000m 长纱线在公定回潮率时的重量克数，目前我国棉纱线、棉型化纤纱线和中长化纤纱线的线密度规定采用特克斯为单位。

采用绞纱称重法来测定纱线的特数：绞纱周长为1m ，每缕l00圈，每批纱线取样后摇30绞，烘干后称总重量，将总重量除以30，得每绞纱的平均干量。

根据下式可求得所测纱线的线密度，单位为特克斯(tex)。

如下：N tex = 10G 0×100100K W ⨯ 式中：N tex ——— 纱线的线密度（tex ）G 0 ——— 绞纱平均干态质量（g ）W K ——— 纱线的公定回潮率（%）在毛纺和绢纺生产中，习惯采用公制支数为单位以往曾采用以公制支数为单位。

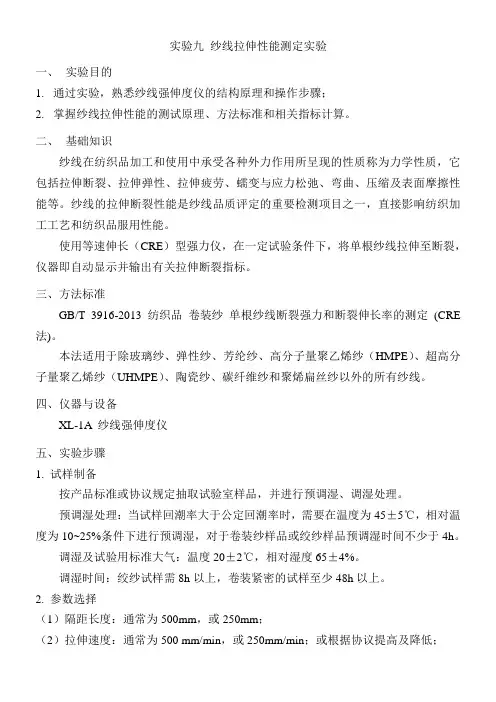

实验九纱线拉伸性能测定实验一、实验目的1.通过实验，熟悉纱线强伸度仪的结构原理和操作步骤；2.掌握纱线拉伸性能的测试原理、方法标准和相关指标计算。

二、基础知识纱线在纺织品加工和使用中承受各种外力作用所呈现的性质称为力学性质，它包括拉伸断裂、拉伸弹性、拉伸疲劳、蠕变与应力松弛、弯曲、压缩及表面摩擦性能等。

纱线的拉伸断裂性能是纱线品质评定的重要检测项目之一，直接影响纺织加工工艺和纺织品服用性能。

使用等速伸长（CRE）型强力仪，在一定试验条件下，将单根纱线拉伸至断裂，仪器即自动显示并输出有关拉伸断裂指标。

三、方法标准GB/T 3916-2013纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定(CRE 法)。

本法适用于除玻璃纱、弹性纱、芳纶纱、高分子量聚乙烯纱（HMPE）、超高分子量聚乙烯纱（UHMPE）、陶瓷纱、碳纤维纱和聚烯扁丝纱以外的所有纱线。

四、仪器与设备XL-1A 纱线强伸度仪五、实验步骤1. 试样制备按产品标准或协议规定抽取试验室样品，并进行预调湿、调湿处理。

预调湿处理：当试样回潮率大于公定回潮率时，需要在温度为45±5℃，相对温度为10~25%条件下进行预调湿，对于卷装纱样品或绞纱样品预调湿时间不少于4h。

调湿及试验用标准大气：温度20±2℃，相对湿度65±4%。

调湿时间：绞纱试样需8h以上，卷装紧密的试样至少48h以上。

2. 参数选择（1）隔距长度：通常为500mm，或250mm；（2）拉伸速度：通常为500 mm/min，或250mm/min；或根据协议提高及降低；（3）预加张力：(0.5±0.1)cN/tex ，调湿试样；(0.25±0.05)cN/dtex ，湿态试样；(2.0±0.2)cN/tex ，变形丝聚酯纤维和聚酰胺纤维纱；(1.0±0.1)cN/tex ，醋脂纤维和粘胶纤维纱；(0.5±0.05)cN/tex ，双收缩和喷气膨体纱。

纱线断裂强力测试原理以纱线断裂强力测试原理为标题，本文将介绍纱线断裂强力测试的原理及其重要性。

一、测试原理纱线断裂强力测试是一种常用的纺织品测试方法，用于评估纱线的强度和耐久性。

测试时，将一段纱线固定在测试设备上，逐渐施加拉力，直到纱线断裂为止。

测试设备会记录下纱线断裂时施加的最大拉力，这个数值就是纱线的断裂强力。

纱线断裂强力测试的原理基于材料力学的知识。

当外力作用于纱线时，纱线内部的纤维会受到拉伸力。

如果纱线的纤维强度较高，它们能够抵抗拉伸力，纱线就不容易断裂。

相反，如果纤维强度较低，纱线就容易在外力作用下断裂。

二、测试方法纱线断裂强力测试可以使用不同的设备和方法进行。

一种常见的测试方法是使用万能试验机。

测试时，纱线的两端固定在夹具上，然后逐渐施加拉力，直到纱线断裂。

试验机会记录下纱线断裂时施加的最大拉力。

三、测试参数纱线断裂强力测试涉及的参数主要有以下几个：1. 断裂强力（Breaking strength）：纱线断裂时施加的最大拉力。

一般来说，断裂强力越高，纱线的强度就越好。

2. 断裂伸长率（Elongation at break）：纱线在断裂时的伸长程度。

断裂伸长率可以反映纱线的柔软性和延展性。

3. 断裂位置（Breaking position）：纱线断裂发生的具体位置。

断裂位置可以揭示纱线中存在的缺陷或不均匀性。

四、测试的重要性纱线断裂强力测试是纺织品行业中非常重要的测试方法，它的重要性主要体现在以下几个方面：1. 产品质量控制：纱线是纺织品生产的基础材料，其强度和耐久性直接影响最终产品的质量。

通过对纱线进行断裂强力测试，可以评估纱线的质量，并及时发现存在问题的纱线，以避免其用于生产造成产品质量问题。

2. 材料选择和优化：纱线断裂强力测试可以帮助纺织品生产者选择合适的纱线材料。

通过对不同纱线进行测试，可以了解其强度和耐久性特性，从而选择最适合特定产品需求的纱线材料。

3. 研发和改进：纱线断裂强力测试也是纺织品研发和改进的重要手段。

纱线实验报告纱线实验报告引言：纱线是一种常见的纺织原料，广泛应用于服装、家居用品等领域。

本实验旨在探究纱线的物理性质和材料特点，为纺织工艺提供参考依据。

实验一：纱线的拉伸性能在实验室中，我们选取了不同材质和厚度的纱线进行拉伸性能测试。

首先，我们将纱线固定在两个夹具上，并逐渐增加夹具之间的距离，观察纱线的变化。

结果显示，不同材质的纱线在拉伸过程中表现出不同的性能。

例如，棉纱线在受力时具有较好的延展性，能够承受较大的拉力。

而尼龙纱线则表现出更高的强度和弹性，适合用于制作需要耐磨和耐拉的产品。

实验二：纱线的染色性能为了研究纱线的染色性能，我们选取了不同颜色的纱线，并使用了不同类型的染料。

首先，我们将纱线浸泡在染料溶液中，然后进行热处理或冷处理，最后洗净并晾干。

结果显示，纱线的染色性能受到多种因素的影响，包括染料的类型、浸泡时间和温度等。

染料颜色的深浅与浸泡时间和浸泡温度有关，较长时间和较高温度的处理会使纱线颜色更加饱和。

此外，染料的选择也会影响纱线的染色效果，不同的染料对纱线的染色效果有所差异。

实验三：纱线的吸湿性能吸湿性是纱线的重要性能之一，对于纺织品的穿着舒适度和透气性有着重要影响。

我们选取了不同材质的纱线，并将其置于不同的湿度环境中，观察其吸湿性能。

结果显示，纱线的吸湿性能与其材质有关。

天然纤维如棉纱线具有较好的吸湿性能，可以迅速吸收周围环境中的湿气。

而合成纤维如涤纶纱线则吸湿性较差，不易吸收湿气。

这一实验结果对于选择适合季节和环境的纱线材料具有重要意义。

实验四：纱线的抗菌性能纱线的抗菌性能是纺织品在日常使用中的重要指标之一。

我们选取了不同处理的纱线，并将其与细菌接触，观察其抗菌性能。

结果显示，经过特殊处理的纱线具有较好的抗菌性能。

例如，经过纳米银离子处理的纱线能够有效抑制细菌的生长，具有良好的抗菌效果。

这一实验结果对于纺织品的卫生性能提供了重要参考。

结论：通过以上实验，我们对纱线的物理性能和材料特点有了更深入的了解。

纱线品质实验报告本实验旨在评估不同品牌的纱线品质，包括线的柔软性、断裂强度和色彩牢度。

实验步骤：1. 实验所用纱线：我们选择了来自三个不同品牌的五种纱线进行了测试。

2. 柔软性测试：使用纱线刷刷子轻轻刷过纱线，观察纱线是否易变形以及还原能力。

3. 断裂强度测试：将纱线拉伸至断裂，记录纱线破裂的力度。

4. 色彩牢度测试：将纱线浸泡在温水中，观察水的变色情况以及纱线色彩褪色情况。

实验结果：1. 柔软性测试：品牌A和品牌B的纱线具有较好的柔软性，轻轻一刷即可回复到原本的状态，并且没有明显的形变。

而品牌C的纱线则相对较硬，刷过之后存在形变现象，回复较慢。

2. 断裂强度测试：品牌A的纱线具有最高的断裂强度，产品质量较好；品牌B 和品牌C的纱线的断裂强度较低，品质相对较差。

3. 色彩牢度测试：品牌A和品牌B的纱线在浸泡后水的变色不明显，色彩牢度较好；而品牌C的纱线水变色较为明显，色彩牢度较差，且纱线本身也有明显的褪色现象。

结论：根据我们的实验结果，我们可以得出以下结论：1. 品牌A的纱线在柔软性、断裂强度和色彩牢度方面表现最好，是最高质量的选项。

2. 品牌B的纱线在柔软性和色彩牢度方面表现良好，但断裂强度稍低，品质一般。

3. 品牌C的纱线在柔软性和色彩牢度方面较差，断裂强度也较低，品质不理想。

建议：基于以上实验结果，我们建议选择品牌A的纱线作为首选，因为它具有最好的品质。

如果无法购买到品牌A的纱线，品牌B可以作为备选，但需注意断裂强度相对较低的问题。

品牌C的纱线质量较差，不建议选用。

总结：纱线品质的评估包括柔软性、断裂强度和色彩牢度等因素。

通过本次实验，我们发现品牌A的纱线在各个方面表现都较好，品质高；品牌B的纱线在柔软性和色彩牢度方面表现良好，但断裂强度较低；品牌C的纱线在各个方面表现都较差，品质不理想。

基于实验结果，我们建议选择品牌A的纱线作为首选。

通过实验，我们对纱线品质有了更深入的了解，并且能够根据实验结果做出合理的选购决策。

增强纱线在水泥中强度的测定1范围本文件规定了增强纱线在水泥中强度测定的方法。

本文件适用于耐碱玻璃纤维、玄武岩纤维、碳纤维等增强纤维耐碱性能的评价，也适用于对新型增强纤维体系耐碱侵蚀性能和新型水泥体系碱性侵蚀的评价。

注：本标准无意涉及与产品使用有关的所有安全问题。

标准的使用者有责任建立适当的安全和健康准则，并在使用前确定是否适用于某些规章的限项。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB175通用硅酸盐水泥GB/T6682分析实验室用水规格和试验方法GB/T7690.1增强材料纱线试验方法第1部分：线密度的测定GB/T17671水泥胶砂强度试验GB/T18374增强材料术语及定义GB/T30019碳纤维密度的测定GB/T41063玻璃纤维密度的测定3术语和定义GB/T18374界定的以及下列术语和定义适用于本文件。

3.1SIC试样the strand in cement specimen用于测定增强纱线在水泥中强度的试样。

4材料和设备4.1材料4.1.1水泥，符合GB175中P·O42.5级水泥。

4.1.2标准砂，符合GB/T17671规定的ISO标准砂。

4.1.3水，符合GB/T6682中三级水的要求。

4.1.4环氧树脂，浸胶温度下的粘度低于0.4Pa·s，最小断裂伸长率为5%。

4.1.5硅酮密封胶，符合GB/T22083中F类密封胶的要求。

4.2设备4.2.1SIC试样制备模具，由不锈钢材料制成，构造及尺寸如图1所示。

4.2.2电子天平，精确至0.1g。

4.2.3养护箱，满足GB/T17671中4.1对养护箱的要求。

4.2.4恒温水浴箱，有足够的容积，容积比例为1L水/10个试样，温度控制精度±1℃。

4.2.5拉伸试验机，配备含橡胶内衬的拉伸夹具，拉伸速度能控制在1mm/min±0.1mm/min。
