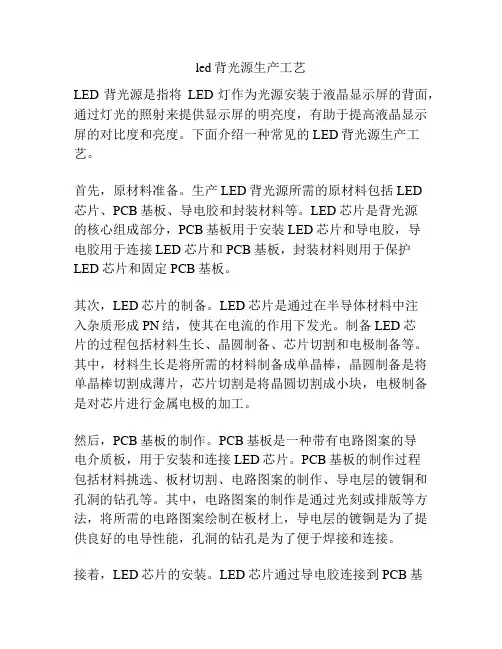

led背光源生产工艺LED背光源是指将LED灯作为光源安装于液晶显示屏的背面，通过灯光的照射来提供显示屏的明亮度，有助于提高液晶显示屏的对比度和亮度。
下面介绍一种常见的LED背光源生产工艺。
首先，原材料准备。
生产LED背光源所需的原材料包括LED芯片、PCB基板、导电胶和封装材料等。
LED芯片是背光源的核心组成部分，PCB基板用于安装LED芯片和导电胶，导电胶用于连接LED芯片和PCB基板，封装材料则用于保护LED芯片和固定PCB基板。
其次，LED芯片的制备。
LED芯片是通过在半导体材料中注入杂质形成PN结，使其在电流的作用下发光。
制备LED芯片的过程包括材料生长、晶圆制备、芯片切割和电极制备等。
其中，材料生长是将所需的材料制备成单晶棒，晶圆制备是将单晶棒切割成薄片，芯片切割是将晶圆切割成小块，电极制备是对芯片进行金属电极的加工。
然后，PCB基板的制作。
PCB基板是一种带有电路图案的导电介质板，用于安装和连接LED芯片。
PCB基板的制作过程包括材料挑选、板材切割、电路图案的制作、导电层的镀铜和孔洞的钻孔等。
其中，电路图案的制作是通过光刻或排版等方法，将所需的电路图案绘制在板材上，导电层的镀铜是为了提供良好的电导性能，孔洞的钻孔是为了便于焊接和连接。
接着，LED芯片的安装。
LED芯片通过导电胶连接到PCB基板上。
导电胶是一种具有导电性能的胶水，可以将LED芯片固定在PCB基板上，并实现电流的传递。
LED芯片的安装需要精确地定位和固定，确保LED芯片的位置准确和稳固。
最后，封装和测试。
LED背光源的封装是为了保护LED芯片和固定PCB基板，常见的封装材料有环氧树脂、硅胶等。
封装过程中需要控制温度和压力，确保背光源的质量和性能。
测试是对已封装的LED背光源进行电性能和光学性能的检测，包括电流、电压、亮度、颜色等指标的测量。
总结起来，LED背光源的生产工艺包括原材料准备、LED芯片制备、PCB基板制作、LED芯片安装、封装和测试等步骤。

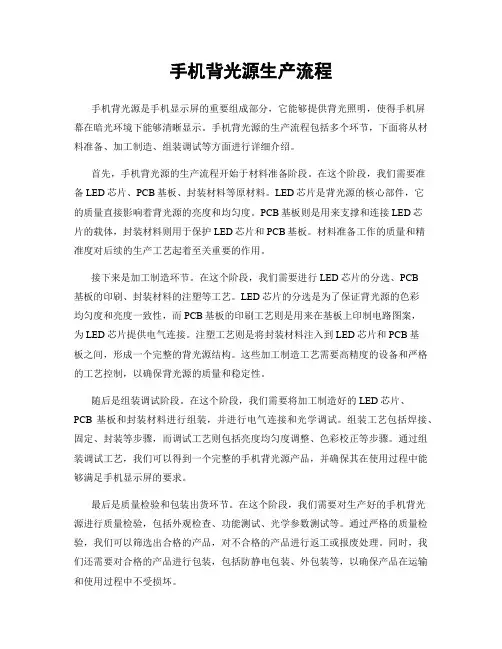

手机背光源生产流程手机背光源是手机显示屏的重要组成部分，它能够提供背光照明，使得手机屏幕在暗光环境下能够清晰显示。
手机背光源的生产流程包括多个环节，下面将从材料准备、加工制造、组装调试等方面进行详细介绍。
首先，手机背光源的生产流程开始于材料准备阶段。
在这个阶段，我们需要准备LED芯片、PCB基板、封装材料等原材料。
LED芯片是背光源的核心部件，它的质量直接影响着背光源的亮度和均匀度。
PCB基板则是用来支撑和连接LED芯片的载体，封装材料则用于保护LED芯片和PCB基板。
材料准备工作的质量和精准度对后续的生产工艺起着至关重要的作用。
接下来是加工制造环节。
在这个阶段，我们需要进行LED芯片的分选、PCB基板的印刷、封装材料的注塑等工艺。
LED芯片的分选是为了保证背光源的色彩均匀度和亮度一致性，而PCB基板的印刷工艺则是用来在基板上印制电路图案，为LED芯片提供电气连接。
注塑工艺则是将封装材料注入到LED芯片和PCB基板之间，形成一个完整的背光源结构。
这些加工制造工艺需要高精度的设备和严格的工艺控制，以确保背光源的质量和稳定性。
随后是组装调试阶段。
在这个阶段，我们需要将加工制造好的LED芯片、PCB基板和封装材料进行组装，并进行电气连接和光学调试。
组装工艺包括焊接、固定、封装等步骤，而调试工艺则包括亮度均匀度调整、色彩校正等步骤。
通过组装调试工艺，我们可以得到一个完整的手机背光源产品，并确保其在使用过程中能够满足手机显示屏的要求。
最后是质量检验和包装出货环节。
在这个阶段，我们需要对生产好的手机背光源进行质量检验，包括外观检查、功能测试、光学参数测试等。
通过严格的质量检验，我们可以筛选出合格的产品，对不合格的产品进行返工或报废处理。
同时，我们还需要对合格的产品进行包装，包括防静电包装、外包装等，以确保产品在运输和使用过程中不受损坏。
总的来说，手机背光源的生产流程包括材料准备、加工制造、组装调试、质量检验和包装出货等环节，每个环节都需要严格控制工艺和质量，以确保最终产品的性能和稳定性。

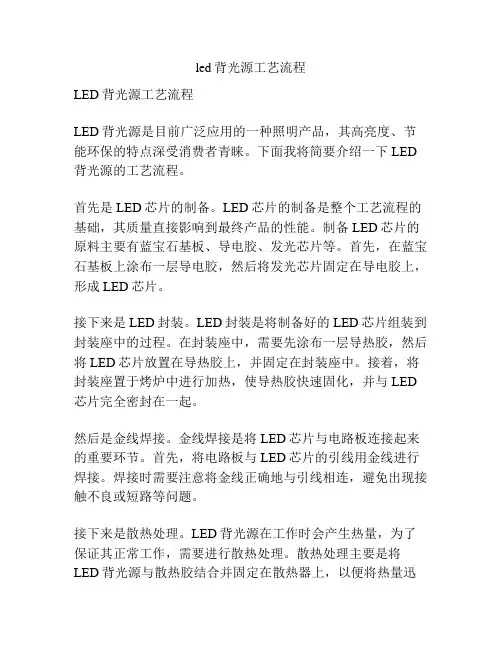

led背光源工艺流程LED背光源工艺流程LED背光源是目前广泛应用的一种照明产品，其高亮度、节能环保的特点深受消费者青睐。
下面我将简要介绍一下LED 背光源的工艺流程。
首先是LED芯片的制备。
LED芯片的制备是整个工艺流程的基础，其质量直接影响到最终产品的性能。
制备LED芯片的原料主要有蓝宝石基板、导电胶、发光芯片等。
首先，在蓝宝石基板上涂布一层导电胶，然后将发光芯片固定在导电胶上，形成LED芯片。
接下来是LED封装。
LED封装是将制备好的LED芯片组装到封装座中的过程。
在封装座中，需要先涂布一层导热胶，然后将LED芯片放置在导热胶上，并固定在封装座中。
接着，将封装座置于烤炉中进行加热，使导热胶快速固化，并与LED 芯片完全密封在一起。
然后是金线焊接。
金线焊接是将LED芯片与电路板连接起来的重要环节。
首先，将电路板与LED芯片的引线用金线进行焊接。
焊接时需要注意将金线正确地与引线相连，避免出现接触不良或短路等问题。
接下来是散热处理。
LED背光源在工作时会产生热量，为了保证其正常工作，需要进行散热处理。
散热处理主要是将LED背光源与散热胶结合并固定在散热器上，以便将热量迅速散发。
散热处理不仅能保证LED背光源的稳定工作，还能延长其使用寿命。
最后是模组组装。
LED背光源的模组组装是将散热处理完成的LED背光源与驱动电路板和透镜等元件进行组装。
首先，将驱动电路板与LED背光源连接起来，并将其固定在模组座内。
然后，在透镜座上安装透镜，最后将透镜座与模组座进行连接。
综上所述，LED背光源的工艺流程主要包括LED芯片的制备、LED封装、金线焊接、散热处理和模组组装等步骤。
每个步骤都是非常重要的，各个环节的质量都会直接影响到LED背光源最终的性能和品质。
随着科技的不断进步和工艺的不断创新，LED背光源的工艺流程也在不断地完善和优化，以提高LED背光源的性能和可靠性。
tft背光源制作工艺流程
TFT（薄膜晶体管）背光源制作工艺流程通常包括以下几个步骤：
1. 选择合适的背光源类型：根据应用需求和TFT显示器的要求，选择合适的背光源类型，常见的包括LED（发光二极管）、EL（电致发光）等。
2. 涂布透明导电材料：在透明导电材料（如氧化锌、氧化铟锡等）的基板上进行涂布处理，形成电极层，用于提供电流给背光源，以激发光源的发光效果。
3. 制作电介质层：在电极层上涂布一层电介质材料（例如聚氨酯、聚醚酯等），用于隔离电极层和发光层，并保护电极层不受化学物质的侵蚀。
4. 制作背光源发光层：在电介质层上涂布发光材料（例如EL 材料、LED颗粒等），形成发光层，用于发出背光。
5. 制作反射层：为了提高背光源的效率，通常在发光层上涂布一层反射层（如铝薄膜、二氧化钛等），用于反射没有被吸收的光，增强发光效果。
6. 封装背光源：将背光源放置在适当的封装结构中，以保护其免受环境物质和机械冲击的影响，并提供合适的接口以连接到TFT显示器。
7. 连接电源和控制电路：将背光源连接到适当的电源和控制电路，以供电和控制光源的亮度和颜色。
8. 测试和调整：对制作好的背光源进行测试和调整，确保其亮度、均匀性和稳定性等性能指标符合要求。
9. 安装到TFT显示器中：将制作好的背光源安装到TFT显示器背后的适当位置，并与液晶显示模组进行组装。
以上是通常的TFT背光源制作工艺流程，不同类型的背光源和具体应用可能会有所不同。
这个流程只是提供了一个大致的参考。

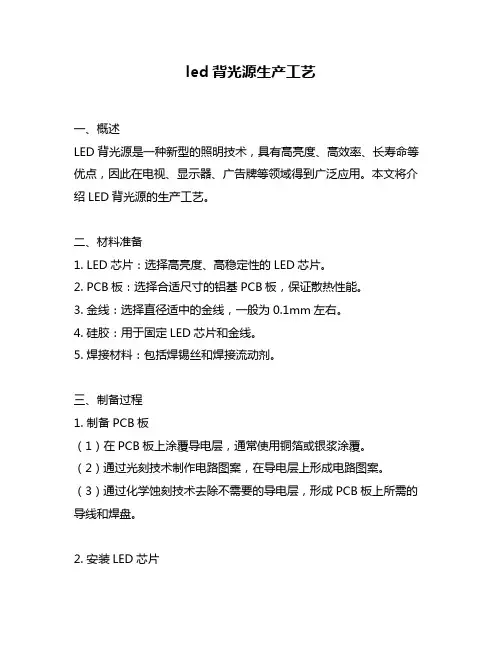

led背光源生产工艺一、概述LED背光源是一种新型的照明技术，具有高亮度、高效率、长寿命等优点，因此在电视、显示器、广告牌等领域得到广泛应用。
本文将介绍LED背光源的生产工艺。
二、材料准备1. LED芯片：选择高亮度、高稳定性的LED芯片。
2. PCB板：选择合适尺寸的铝基PCB板，保证散热性能。
3. 金线：选择直径适中的金线，一般为0.1mm左右。
4. 硅胶：用于固定LED芯片和金线。
5. 焊接材料：包括焊锡丝和焊接流动剂。
三、制备过程1. 制备PCB板（1）在PCB板上涂覆导电层，通常使用铜箔或银浆涂覆。
（2）通过光刻技术制作电路图案，在导电层上形成电路图案。
（3）通过化学蚀刻技术去除不需要的导电层，形成PCB板上所需的导线和焊盘。
2. 安装LED芯片（1）将LED芯片按照规定间距排列在PCB板上，并用硅胶固定。
（2）用金线将LED芯片与PCB板上的焊盘连接。
3. 焊接（1）在PCB板上涂覆焊接流动剂。
（2）用烙铁加热焊接流动剂，使其流动并涂覆在焊盘上。
（3）将焊锡丝放在焊盘上，用烙铁加热，使其融化并与金线、导电层连接。
4. 测试（1）使用恒流电源对LED背光源进行测试，检测亮度、颜色等参数是否符合要求。
（2）对测试结果不合格的LED背光源进行重新制备或修复。
四、质量控制1. 选材：选择高品质的LED芯片和PCB板，确保产品的性能和寿命。
2. 生产过程中的严格控制：保证每个生产环节都按要求执行，并进行必要的检测和测试。
3. 检验：对生产出来的产品进行全面检验，确保产品符合标准和要求。
五、总结LED背光源生产工艺需要严格控制每个环节，从选材到生产过程中的各个环节都需要进行必要的检测和测试。
只有这样才能生产出高品质的LED背光源，满足客户的需求，并为企业带来更多的商业机会。

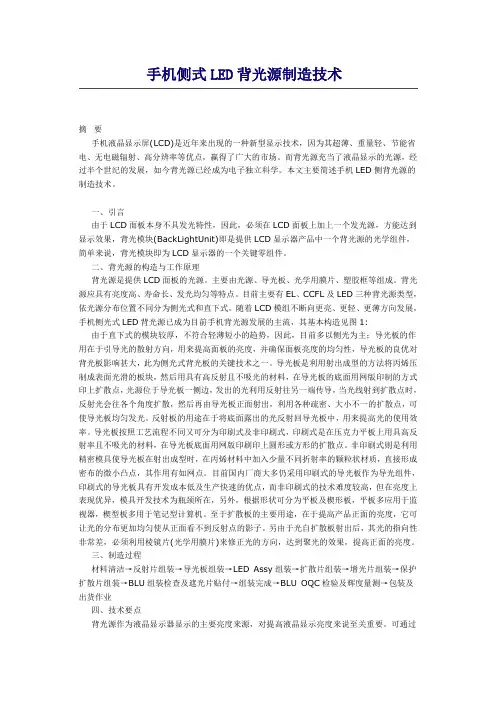

手机侧式LED背光源制造技术摘要手机液晶显示屏(LCD)是近年来出现的一种新型显示技术，因为其超薄、重量轻、节能省电、无电磁辐射、高分辨率等优点，赢得了广大的市场。
而背光源充当了液晶显示的光源，经过半个世纪的发展，如今背光源已经成为电子独立科学。
本文主要简述手机LED侧背光源的制造技术。
一、引言由于LCD面板本身不具发光特性，因此，必须在LCD面板上加上一个发光源，方能达到显示效果，背光模块(BackLightUnit)即是提供LCD显示器产品中一个背光源的光学组件，简单来说，背光模块即为LCD显示器的一个关键零组件。
二、背光源的构造与工作原理背光源是提供LCD面板的光源。
主要由光源、导光板、光学用膜片、塑胶框等组成。
背光源应具有亮度高、寿命长、发光均匀等特点。
目前主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同分为侧光式和直下式。
随着LCD模组不断向更亮、更轻、更薄方向发展，手机侧光式LED背光源已成为目前手机背光源发展的主流，其基本构造见图1: 由于直下式的模块较厚，不符合轻薄短小的趋势，因此，目前多以侧光为主；导光板的作用在于引导光的散射方向，用来提高面板的亮度，并确保面板亮度的均匀性，导光板的良优对背光板影响甚大，此为侧光式背光板的关键技术之一。
导光板是利用射出成型的方法将丙烯压制成表面光滑的板块，然后用具有高反射且不吸光的材料，在导光板的底面用网版印制的方式印上扩散点，光源位于导光板一侧边，发出的光利用反射往另一端传导，当光线射到扩散点时，反射光会往各个角度扩散，然后再由导光板正面射出，利用各种疏密、大小不一的扩散点，可使导光板均匀发光。
反射板的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。
导光板按照工艺流程不同又可分为印刷式及非印刷式，印刷式是在压克力平板上用具高反射率且不吸光的材料，在导光板底面用网版印刷印上圆形或方形的扩散点。
非印刷式则是利用精密模具使导光板在射出成型时，在丙烯材料中加入少量不同折射率的颗粒状材质，直接形成密布的微小凸点，其作用有如网点。
led背光源的生产工艺描述1. 介绍LED背光源的生产工艺LED背光源是一种常用于液晶电视、电子显示器和手机屏幕等设备中的照明装置。
它通过发光二极管（LED）发出的光源，提供背光照明来增强图像的亮度和对比度。
在本文中，我们将深入探讨LED背光源的生产工艺，了解它是如何制造的。
2. 环境准备制造LED背光源的过程需要一些特殊的环境准备。
在生产车间内必须保持洁净，以防止尘埃和杂质对制造过程的影响。
车间通常会采用恒温恒湿的环境，以确保LED元件的质量和稳定性。
还需要特殊的照明设备、生产线和生产工具，以支持LED背光源的制造过程。
3. 硅衬底制备LED背光源的制造过程通常从硅衬底的制备开始。
硅衬底是指在制造LED时作为基底的硅片。
在制备过程中，硅片会经过多道化学处理、清洗和抛光工艺，以确保其表面的平整度和纯度。
这样可以提高后续生产步骤的准确性和效率。
4. 形成和扩散在硅衬底制备完成后，接下来是形成和扩散的步骤。
形成是指通过在硅片表面上制造氮化物或磷化物层来形成LED的结构。
这些层可以通过物理蒸发、化学气相沉积或分子束外延等技术来制备。
扩散则是在LED的表面施加热和压力，以促使硅中的杂质扩散到合适的位置，形成PN结构。
5. 制备荧光粉层接下来是制备荧光粉层的步骤。
LED背光源通常使用荧光粉来转换蓝色或紫色的LED光源为白色光源。
在制备荧光粉层时，会先将荧光粉材料与适量的粘合剂混合，并制备成均匀的液体或固体。
将荧光粉涂刷在已形成的LED结构上，并进行烘烤或固化处理，以确保荧光粉层的稳定性和质量。
6. 封装和封装测试荧光粉层制备完成后，LED背光源进入封装阶段。
在封装过程中，LED芯片会被放置在封装基板上，并用导电胶水固定。
使用薄膜、胶水和导电线连接LED芯片和封装基板，形成完整的LED组件。
在封装完成后，还需要进行封装测试，用以检测和验证LED背光源的性能和质量。
7. 制备背光模组最后一个步骤是制备LED背光模组。
led背光源工艺流程
《LED背光源工艺流程》
LED背光源是一种常见于液晶显示屏的照明技术，它能够提
供均匀的背光亮度，从而使得显示屏有更好的可视性和视觉效果。
LED背光源的制作过程需要经过多个工艺流程，下面将
介绍一下LED背光源的工艺流程。
首先是LED芯片的生产。
LED芯片是LED背光源的核心部件，它的制作需要经过晶片生长、芯片加工和散热处理等多个工艺环节。
通过这些工艺流程，LED芯片才能够具备高亮度、高
稳定性和长寿命的特点。
接下来是LED芯片的封装。
LED背光源通常使用SMD封装
的LED芯片，这种封装方式能够使LED芯片更容易进行安装
和固定。
在封装过程中，需要进行焊接、封胶和固化等工艺流程，以确保LED芯片的稳定性和可靠性。
然后是LED背板的制作。
LED背板是LED背光源的支撑结构，它需要进行PCB制作、金属化和印刷等工艺流程，以确保
LED芯片能够稳固地固定在背板上，并且能够有效地散热。
最后是LED背光源的组装和测试。
在组装过程中，需要将
LED芯片安装在LED背板上，并且连接电路。
同时，需要进
行测试，确保LED背光源的亮度、均匀性和色彩一致性等指
标符合要求。
通过以上工艺流程，LED背光源才能够完整地制作出来，从而为液晶显示屏提供优质的背光照明。
随着LED技术的不断进步，LED背光源的工艺流程也在不断改进和完善，以满足市场对高品质LED背光源的需求。
电子背光源生产工艺电子背光源是一种在电子显示器、手机屏幕、广告牌等设备中使用的光源。
它具有节能、高亮度、寿命长等优点，是现代电子产品不可或缺的部分。
下面将介绍电子背光源的生产工艺。
第一步是材料准备。
电子背光源主要由导光板、光源、反射板、滤光片等部分组成。
导光板是将光源产生的光线均匀分布到整个显示屏幕上的关键部分，通常由有机玻璃材料制成。
光源可以选择白光LED、冷阴极荧光灯等。
反射板用于反射光线，提高光线的利用效率。
滤光片用于调节光线的颜色和亮度。
第二步是加工导光板。
导光板是整个电子背光源的核心部分，它的制造要求非常高。
首先，通过塑料注射成型或切割成需要的形状。
然后，使用机械或化学方法处理导光板表面，使其达到高透光率和均匀的光线分布。
第三步是组装光源和导光板。
将光源固定在导光板的一侧，并通过电路连接供电。
光源的位置和数量需要根据背光源的尺寸和要求进行精确安装。
为了提高光线的利用率，在光源和导光板之间可能会添加反射片或光学透镜。
第四步是安装反射板和滤光片。
反射板和滤光片的安装位置根据需要进行调整。
通过精确控制反射板的材料和角度，可以使光线在导光板中反射多次，提高光线的利用率。
滤光片可以调节光线的颜色和亮度，提供更好的视觉效果。
第五步是测试和调试。
在生产过程中，需要对电子背光源进行严格的检测和调试，以确保其质量和性能符合要求。
常见的测试工具包括亮度计、色彩分析仪等。
通过调整光源的亮度、颜色和均匀性，可以达到最佳的显示效果。
最后一步是包装和出货。
经过检验合格的电子背光源将被包装成适合运输和存储的形式，并进行贴有标签和说明书的标识。
然后，它们将被运送到各个客户，并用于各种电子设备中。
以上是电子背光源的主要生产工艺。
随着电子产品的不断发展，不同的工艺和材料也在不断涌现。
为了提高光线的利用效率和降低成本，电子背光源的生产工艺将会不断改进和创新。
