LED背光源知识简介

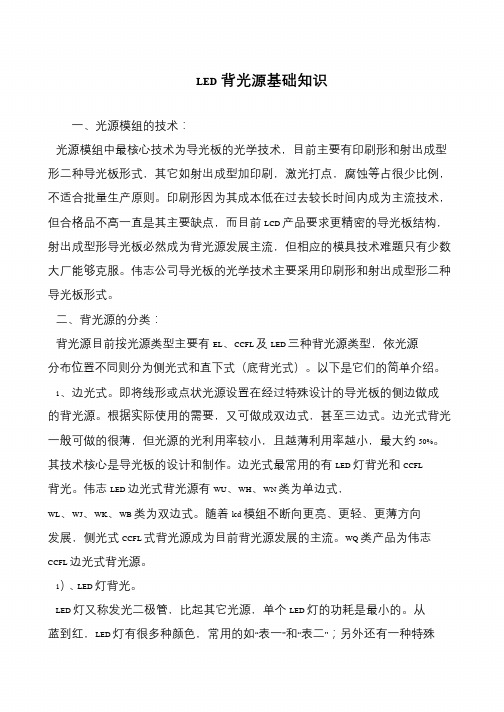

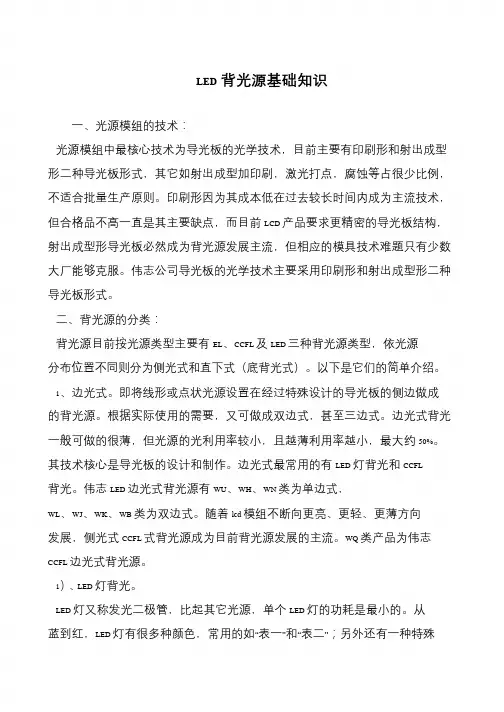

LED背光源基础知识
一、光源模组的技术：
光源模组中最核心技术为导光板的光学技术，目前主要有印刷形和射出成型形二种导光板形式，其它如射出成型加印刷，激光打点，腐蚀等占很少比例，不适合批量生产原则。

印刷形因为其成本低在过去较长时间内成为主流技术，但合格品不高一直是其主要缺点，而目前LCD 产品要求更精密的导光板结构，射出成型形导光板必然成为背光源发展主流，但相应的模具技术难题只有少数大厂能够克服。

伟志公司导光板的光学技术主要采用印刷形和射出成型形二种导光板形式。

二、背光源的分类：
背光源目前按光源类型主要有EL、CCFL 及LED 三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。

以下是它们的简单介绍。

1、边光式。

即将线形或点状光源设置在经过特殊设计的导光板的侧边做成的背光源。

根据实际使用的需要，又可做成双边式，甚至三边式。

边光式背光一般可做的很薄，但光源的光利用率较小，且越薄利用率越小，最大约50%。

其技术核心是导光板的设计和制作。

边光式最常用的有LED 灯背光和CCFL 背光。

伟志LED 边光式背光源有WU、WH、WN 类为单边式，
WL、WJ、WK、WB 类为双边式。

随着lcd 模组不断向更亮、更轻、更薄方向发展，侧光式CCFL 式背光源成为目前背光源发展的主流。

WQ 类产品为伟志CCFL 边光式背光源。

1）、LED 灯背光。

LED 灯又称发光二极管，比起其它光源，单个LED 灯的功耗是最小的。

从蓝到红，LED 灯有很多种颜色，常用的如“表一”和“表二”；另外还有一种特殊。

LED背光源的原理与应用随着科技的不断发展，LED背光源在各个领域的应用日益广泛。

LED（Light Emitting Diode，发光二极管）背光源作为一种新型的照明和显示技术，具有高亮度、低能耗、长寿命等优点，被广泛应用于电视、电脑显示器、汽车照明、室内照明等领域。

本文将详细介绍LED背光源的原理和应用。

一、LED背光源的工作原理LED背光源是通过将LED作为光源，利用其发光的特性产生亮度，以背光的形式提供光源。

其原理可简单概括为电能转化为光能。

当电流通过LED芯片时，电子与空穴结合，能量释放，从而产生光。

LED背光源一般采用直流电源供电，通过调节电流和电压来控制亮度。

二、LED背光源的应用1. 电视和电脑显示器LED背光源在电视和电脑显示器中的应用已经非常普遍。

相比传统的冷阴极荧光灯（CCFL）背光源，LED背光源有更高的亮度和更广的颜色显示范围，同时功耗更低。

采用LED背光源的电视和电脑显示器，画面会更加清晰亮丽，能更好地还原图像的细节，同时对眼睛的疲劳更小。

2. 汽车照明LED背光源在汽车照明中具有广泛的应用。

传统的汽车照明使用的是卤素灯或氙气灯，而LED背光源则可以提供更好的亮度和颜色效果，同时节能环保。

在汽车前大灯、尾灯、刹车灯和转向灯等位置使用LED背光源，能够提高行车安全性，增强视觉效果。

3. 室内照明传统的室内照明主要使用白炽灯或者荧光灯，但它们在能效和环保方面表现不佳。

而LED背光源作为一种新型的照明技术，具有节能、长寿命等优点，逐渐取代传统光源成为室内照明的首选。

采用LED背光源的室内照明，不仅可以降低能耗，还可以实现智能控制、多颜色调光和光线均匀分布等优势。

4. 广告招牌在广告行业中，采用LED背光源制作的广告招牌越来越受欢迎。

相比传统的霓虹灯，LED背光源具有亮度高、寿命长、功耗低等优点。

LED背光源不仅可以实现更好的广告效果，还能耐用抗风吹暖、运输便捷，使得广告招牌更加美观实用。

LED背光源背光源（Backlight）简介一、背光源的起源及发展：背光源的发展可以追溯到二战时期。

当时用超小型钨丝灯作为飞机仪表的背光源。

这是背光源发展的初始阶段。

经过半个世纪的发展，如今背光源已经成为电子独立学科，并逐步形成研究开发热点。

随着液晶显示技术的不断发展，液晶显示器特别是彩色液晶显示器的应用领域也在不断拓宽。

受液晶显示器的市场拉动，背光源产业，呈现一派繁荣景象。

二、背光源的分类：LCD为非发光性的显示装置，须要藉助背光源才能达到显示的功能。

背光源性能的好坏除了会直接影响LCD显像质量外，背光源的成本占LCD模块的3-5%，所消耗的电力更占模块的75%，可说是LCD模块中相当重要的零组件。

高精细、大尺寸的LCD，必须有高性能的背光技术与之配合，因此当LCD产业努力开拓新应用领域的同时，背光技术的高性能化(如高亮度化、低成本化、低耗电化、轻薄化等)亦扮演着幕后功臣的角色LCD面板的光源。

主要由光源、导光板、光学用膜片、塑胶框等组成。

背光源具有亮度高，寿命长、发光均匀等特点。

目前主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式。

随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。

电致发光(EL)背光源体薄量轻，提供的光线均匀一致。

它的功耗很低，要求的工作电压为80～100Vac，提供工作电压的逆变器可把5/12/24Vdc的输入变换为交流输出。

但EL背光源的使用寿命有限(在50%亮度条件下的平均使用寿命为3000～5000小时，在更高的亮度水平上使用寿命将大为缩短)，因此，理想的EL背面照明用逆变器允许输出电压和频率随着EL灯泡的老化而增加，从而延长采用EL的背面照明光源的显示器的有效使用寿命。

SupeSite/X-Space官方站EL背面照明对于像手表、数字台式钟和单色PDA等需要极度微弱的照明以便在光线朦胧或昏暗条件下使用的小型反射式LCD应用而言是较为适用的。

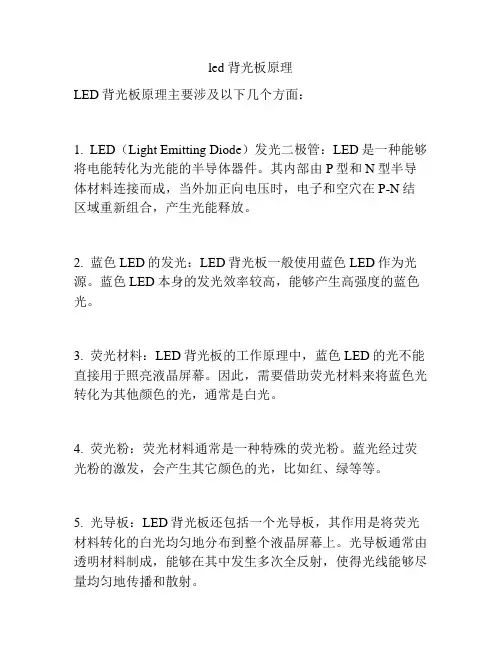

led 背光板原理
LED背光板原理主要涉及以下几个方面：
1. LED（Light Emitting Diode）发光二极管：LED是一种能够将电能转化为光能的半导体器件。

其内部由P型和N型半导体材料连接而成，当外加正向电压时，电子和空穴在P-N结区域重新组合，产生光能释放。

2. 蓝色LED的发光：LED背光板一般使用蓝色LED作为光源。

蓝色LED本身的发光效率较高，能够产生高强度的蓝色光。

3. 荧光材料：LED背光板的工作原理中，蓝色LED的光不能直接用于照亮液晶屏幕。

因此，需要借助荧光材料来将蓝色光转化为其他颜色的光，通常是白光。

4. 荧光粉：荧光材料通常是一种特殊的荧光粉。

蓝光经过荧光粉的激发，会产生其它颜色的光，比如红、绿等等。

5. 光导板：LED背光板还包括一个光导板，其作用是将荧光材料转化的白光均匀地分布到整个液晶屏幕上。

光导板通常由透明材料制成，能够在其中发生多次全反射，使得光线能够尽量均匀地传播和散射。

综上所述，LED背光板的原理是利用蓝色LED光源产生的蓝光，通过荧光材料的激发，产生其他颜色的光，然后使用光导板将产生的白光均匀地分布到整个液晶屏幕上，以实现背光照明的效果。

led背光原理
LED背光原理是一种将发光二极管(LED)作为背光源来照亮液
晶显示屏的技术。

液晶显示屏在没有背光的情况下是无法显示图像的，背光的作用是通过光源的发光来使液晶显示器能够显示出图像。

LED背光原理主要包括以下几个方面：
1. LED发光原理：LED是一种半导体器件，通过电子从高能
级跃迁到低能级时释放能量，产生光。

这种发光原理使得
LED具有高亮度、低功率消耗和长寿命的特点，因此成为了
背光源的理想选择。

2. 光导板：光导板是将LED发出的光均匀地分布到整个液晶
显示器的背面。

光导板通常由透明材料制成，如有机玻璃或聚碳酸酯。

LED发光时，光线会被导板内部的界面反射，从而
实现光的均匀分布。

3. 反射器：反射器位于光导板的一侧或两侧，其作用是将漏出的光反射回光导板。

这个过程可以提高光能的利用率，使得背光更加均匀。

4. 增透膜：增透膜位于光导板与液晶屏之间，它可以使光线不受反射的干扰，尽可能地透过液晶屏，提高显示效果。

通过以上的原理，LED背光技术在液晶显示器中广泛应用。

与传统的冷阴极管(CCF)背光相比，LED背光具有更高的亮度、
更低的功耗和更长的使用寿命。

随着LED技术的不断进步，LED背光在液晶显示领域的应用前景将更加广阔。

LED背光源的优势与劣势分析LED（Light Emitting Diode）背光源是一种使用固态发光二极管作为光源的照明方式，其在背光源应用中具有独特的优势和一些劣势。

本文将对LED背光源的优势和劣势进行分析，以帮助读者更好地了解LED背光源的特点。

首先，我们来探讨LED背光源的优势。

1. 高能效：相较于传统的荧光灯和白炽灯等照明设备，LED背光源具有更高的能效。

LED背光源的电光转换效率高，能够将电能转化为光能的比例更高，因此能够以较少的能量消耗产生更亮的光照。

2. 长寿命：LED背光源的寿命较长，通常能够达到数万小时。

相较于传统的荧光灯和白炽灯需要经常更换的情况，使用LED背光源能够减少更换灯泡的频率，降低了照明设备的维修成本和使用成本。

3. 良好的颜色表现：LED背光源能够产生丰富而真实的颜色，其色彩还原性能较好。

这使得LED背光源在显示领域得到广泛应用，例如电视、电脑显示器等。

同时，LED背光源还可以通过控制不同颜色的LED的亮度和工作时间来实现调节颜色的效果，提供更多的选择和个性化需求。

4. 可调光性：LED背光源具有可调光性，能够根据需求调节亮度。

这种特性使得LED背光源在不同环境下都能提供合适的光照强度，既能满足白天的明亮照明需求，又能提供夜间的柔和照明。

而且，可调光性还有助于节约能源，提高照明灵活性和个性化。

接下来，我们来分析LED背光源的一些劣势。

1. 初始成本较高：相比传统照明设备，LED背光源的初始成本较高。

这主要是由于LED背光源的制造工艺和技术复杂性决定的。

然而，随着技术的进步和产量的增加，LED背光源的价格逐渐下降，逐渐趋于合理和可接受的范围。

2. 对散热要求高：LED背光源在工作中会产生热量，而LED本身对温度敏感。

为了保持LED的高效工作和延长寿命，需要良好的散热系统来控制LED的温度。

在设计和应用LED背光源时，需要考虑散热问题，这增加了一定的困难和成本。

3. 光输出角度限制：一般来说，LED背光源的光输出角度相对较小，一般为120度以下。

背光源行业培训资料背光源行业培训资料1. 背光源的概述背光源是指用于照亮显示屏幕背后的光源。

在液晶显示技术中，背光源扮演着非常重要的角色，它能够提供给显示屏幕足够的亮度，使得图像能够清晰、鲜明地显示出来。

背光源行业在近年来取得了巨大的发展，不仅应用于电视、电脑显示器等消费电子产品，还广泛用于医疗设备、汽车显示屏、航空航天等领域。

2. 背光源的分类2.1. 传统背光源传统背光源主要包括CCFL（冷阴极荧光灯）和EEFL（外部电场发射灯）两种类型。

CCFL是目前较为常见的背光源之一，它具有长寿命、低成本等优点，但是功耗较高，对环境也有一定的污染。

EEFL则是一种新型的背光源，它在能效和亮度方面优于CCFL，但成本相对较高。

2.2. LED背光源LED（Light Emitting Diode）背光源是目前主流的背光源技术。

LED光源具有亮度高、寿命长、能耗低等优势，逐渐取代了传统的背光源技术。

LED背光源分为直下式和边缘式两种，直下式LED背光源在整个显示屏幕背后均布置了LED，而边缘式则是将LED布置在显示屏幕的边缘。

3. 背光源行业的发展趋势3.1. 趋向超薄化随着显示技术的发展，人们对显示屏幕的要求越来越高，其中之一就是要求显示屏越来越薄。

背光源作为显示屏的重要组成部分，也需要提供足够的亮度和均匀度，并同时实现超薄化的设计。

3.2. 趋向高亮度和高对比度亮度和对比度是衡量显示屏质量的重要指标，背光源的性能直接影响到显示屏的亮度和对比度。

未来背光源行业将继续提高亮度和对比度，以便更好地满足用户对画质的要求。

3.3. 趋向节能和环保节能和环保已经成为各行各业发展的重要关注点，背光源行业也不例外。

传统的背光源技术相对较为耗能，对环境也有一定的污染，而LED背光源具有节能和环保的特点，未来背光源行业将更加注重研发和推广LED背光源技术。

4. 背光源行业培训的重要性背光源是显示技术的核心之一，掌握背光源技术对于从事相关行业的人员来说是非常重要的。

LED背光源基础黄驹深圳帝晶实业有限公司主要内容v白光背光源色度区分v CIE色度坐标图v主要结构v主要物料介绍v设计参考v LED背光源生产流程v检验标准白光背光源色度区分0.3390.3600.3050.2950.3180.3390.2950.276y 0.330.3300.2830.2870.3300.3300.2830.296x 暖白色区冷白色区坐标CIE色度坐标图LED背光源主要结构扩散片v1、扩散片扩散片的作用除了修正光行进的角度外，对于破坏全反射面的光学结构也具有覆盖作用，扩散片的主要光学参数有透过率和舞面程度，耐UV性能，抗刮、耐磨性，耐侯性，增光效果。

扩散片主要是将一些微小的扩散粒子涂布在高透光性的膜片（PET，PC）上，其光学行为是利用光通过扩散粒子产生光扩散效果扩散片的结构扩散片扩散片扩散片v扩散片除了扩散颗粒涂布分式，还有利用压印的微小结构来打散图象造成模糊效果。

v下扩散片的主要作用将导光板折射出来的光线打模糊，以避免某些位置光线强，某些位置光线弱的问题v上扩散片的主要作用是消除上下增光膜造成的光衍射现象（牛顿环现象）和保护增光膜以避免表面划伤牛顿环现象增光膜v利用材料和结构物理特性改变光的行进方向，而使在某一角度范围内的光线得以聚集。

以达到增亮效果。

是由特殊材料和镀膜技术以及成型技术作成的薄膜，一般厚度50-100微米。

v目前增光膜类型主要有BEFⅡ，BEFⅢ，BEFⅡv在PET基材上COATING锯齿或波浪型的PMMA结构v作用是改变光的行进方向以达到聚集效果，因而提高亮度，一张BEF单一方向增量是60%，两张垂直方向重叠可增亮120%,但同时会牺牲部分视角的亮度BEFⅡBEFⅢv BEFⅢ与BEFⅡ不同之处在Randon pattern 可避免MOIREv集光效果：单一方向增亮59%，两张垂直方向可增亮111%v将BEFⅢ-T外贴一层matte的扩散层，避免静电以及干涉想象BEFⅢDBEFv3M的专利，具有偏光的特性，结构有多层可反射的偏极光的薄膜贴付而成，可改善光的极化方向，经由反射后再加以利用，避免BEFⅡ直角结构在组装上因外力而破坏Prism而设计出圆弧形结构v DBEF-M 主要是将DBEF表面外加Coating一层Matte，防止因静电而产生Moire的现象v DBEF-D 为防止DBEF易浮曲变形而再加厚且增加上下两层扩散层增光膜v上下BEF裁切角度除了一般常见0°90°还有其他角度，但上下BEF角度差异都是90°。

LED背光源介绍LED的基本结构是一块发光半导体材料，其核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层，称为PN结。

发光二极管的伏安特性与普通二极管相似，只是死区电压比普通二极管要大，约2V。

它除了具有普通二极管的单向导电性外，还具有发光能力。

当给LED加上∵定电压后，就会有电流流过管子，同时向外释放光子，根据半导体材料不同，发出不同颜色的光。

例如，磷化镓LED发出绿色、$光，砷化镓LED发出红色光等。

一般情况下，LED的正向电流为10～20mA，当电流在3～10mA时，其亮度与电流基本成正比;但当电流超过25mA后，随电流的增加，亮度几乎不再加强：超过30mA后，就有可能把发光管烧坏。

单色液晶显示器的背光灯多是红、绿、$LED灯，且发光强度较弱，如果把这种光源应用在彩色液晶屏上，不但能使显示出的色彩发生变化，而且亮度也达不到要求。

因此，在彩色液晶显示器中，需要使用一种发光强度较大的白色背光源。

目前，已经能够生产出发射白光的LED。

白光LED是1998年研制成功的，具有低电压驱动、体积小、重量轻、寿命长、显色和调光性能好、耐振动、色温变化时不易产生视觉误差等优点，它的诞生是LED发光器件的一个重要突破。

白光LED驱动器也比较简单，可以看做是向白光LED供电的特殊电源。

白光LED正向电压的典型值约为3.5V±10%，因此，驱动器只需为器件提供正向偏置即可得到白色光。

在实际电路中，白光LED的驱动器一般采用开关型DC/DC变换器(电容或电感式)。

近年来，随着白光LED技术不断进步，其性能得到了很大的提高，价格也在不断下降，这使得白光LED得到了广泛的应用，不仅用于小尺寸的手机彩。

led背光源参数LED背光源参数LED背光源是一种广泛应用于显示屏和照明领域的光源。

它具有高效能、长寿命、低能耗和环保等优点，成为替代传统光源的主力军。

LED背光源的性能参数对于选择合适的产品和应用具有重要意义。

下面将介绍LED背光源的几个重要参数。

1. 亮度（Brightness）亮度是指LED背光源所释放的光强度，通常以单位面积上的光通量来衡量。

亮度的单位是流明/平方米（lm/m²）。

亮度越高，显示屏或照明效果越明亮。

因此，在选择LED背光源时，需要根据具体应用需求来确定合适的亮度范围。

2. 色温（Color Temperature）色温是用来描述光源颜色的一个重要参数，它以开尔文（K）为单位来表示。

色温越高，光源的颜色越接近蓝色；色温越低，光源的颜色越接近黄色。

一般来说，高色温的LED背光源适用于需要冷色调的场合，如显示屏和医疗照明；低色温的LED背光源适用于需要暖色调的场合，如家庭照明和舞台照明。

3. 调光性能（Dimming Performance）调光性能是指LED背光源在调节亮度时的表现。

良好的调光性能能够实现无级调光，即在不改变色温和色彩还原性的情况下，通过改变电流或电压来调节亮度。

调光性能好的LED背光源能够满足不同场景和需求的亮度调节要求。

4. 色彩还原性（Color Rendering Index）色彩还原性是指光源照明下物体的颜色还原程度，通常用色彩还原指数（CRI）来衡量。

CRI的取值范围是0-100，数值越高表示色彩还原性越好。

一般来说，CRI大于80的LED背光源能够较好地还原物体的真实颜色。

5. 寿命（Lifespan）寿命是指LED背光源的使用时间，通常以工作小时数来衡量。

LED 的寿命与其工作温度、电流和光衰等因素有关。

一般来说，LED背光源的寿命在2万小时以上，且在使用过程中光衰较小。

6. 显色性（Color Consistency）显色性是指多个LED背光源在不同时间和不同位置下的色彩表现一致性。
