半自动压接

VPX连接器压接工艺技术探讨摘要：本文通过分析VPX连接器和印制板压接孔的特点，设计一种连接器压接工装设计方法和制作要求，摸索压接工艺方法和压接质量控制要求，总结出一种VPX连接器手工压接方法，对基于小批量生产的VPX连接器与印制板的压接制作具有良好的借鉴作用。

主题词：VPX连接器压接工艺1 引言VPX连接器因其高速的信号传输能力和可靠的连接作用，被广泛的应用于航天航空等军用电子产品中，连接器与印制板采用压接方式，避免了焊接短路、虚焊等焊接质量缺陷，节约了清洗等生产流程，装配时间短，且具有更高的装配可靠性。

该连接器对压接过程具有很高的工艺要求，压接过程印制板金属化孔和连接器插针的形变应能保证连接器与印制板接触良好，压接力过大会损伤印制板金属化孔和插针，压接力过小，压接不可靠，在使用过程中容易脱落，且连接器压接质量不易检查，存在质量隐患，因此，需要对VPX连接器与印制板的压接方法进行研究，摸索一种可靠的压接工艺方法，保证产品质量可靠。

2 VPX连接器VPX高速连接器分为插头和插座，如图1所示。

其针脚均为鱼眼形，呈阵列式布局，插头引脚间距为1.35mm*1.8mm，插座引脚间距为1.8mm*1.8mm，其引脚为镀锡铅。

插头插座图1 VPX连接器3 印制板焊盘的设计要求用于VPX连接器压接的印制板焊盘设计应满足以下要求：a）印制板焊盘应采用与连接器相同的电镀通孔设计要求，镀层为铜底镀层上覆盖锡层或锡铅层，PCB板材选用FR4；b）印制板厚度至少为1.6mm，印制板的拱形在0.03mm以内；c）用于插头压接的印制板金属化孔镀后孔径为0.56mm，焊盘直径为1.02mm；d）用于插座的印制板金属化孔镀后孔径为0.46mm，焊盘直径为0.92mm。

4 工装的设计与制作根据两种连接器（插头和插座）及印制板布局的特点，制作了一套专用压接工装，如图2所示。

选择手工压接机。

压接工装分为两个部分，底座和上模，工装底座如图2左图所示，压接工装上模如图2右所示。

XYD-10T 半自动端子压接机
使
用
说
明
书
制 造商：中山市信宜德精密机械有限公司 地 址：中山市东升镇坦背勤政路 33 号前转右直入 电 话：（0760）88332084 ， 13702525381 传 真：（0760）88315020 E-mail:peter_xb@
1
1 主要用途：
5.2 维护计划： 5.2.1 清洁
较大颗粒,如绝缘导线和碎屑应每日清除。这个只需要简 单地用一把刷子或一个低压气枪即可完成。
5.2.2 润滑
为了维持设备的性能和质量,端子压接机 XYD-10T 需要一 个维护计划。
5
推荐润滑油： 合成高温轴承润滑油。（如 OKS4200） 润滑计划表： 每天一班操作：每 4 周加一次油 每天两班操作：每两周加一次油 为了加装轴承润滑油，端子压接机具有 1 个油嘴。 例外有一个是带滚针轴承的冲压轨道，根据建议的计划，它也 应当给予润滑。
零件名称
单价
备注
起重吊环
80.00/对
Байду номын сангаас
机顶面罩
450.00/PCS
M4X12
1.5/PCS
感应圆环
360.00/PCS
上轴承密封组件
30.00/PCS
冲头连接组件
00007 XYD09050617
下轴承
00008 XYD09050618
"V"滑轨
00009 XYD09050619
连接轴
00010 XYD09050620
7500.00/ 台
5.6/PCS
3.4/PCS
5.0/PCS
5.00/PCS
00031 00032 00033 00034 00035 00036 00037 00038 00039 00040

压着注意事项
压着注意事项:
1.设备的安装和调试有无问题，这是直接影响 端子压接质量的好坏。（例如:模具有没有松动， 端子有没有到位，模具里面有没有杂质等等） 2员工手势的摆放，不正确的手势会造成各种 不同的不良品。 下面介绍一下各种压接手势和压接不良的例子
不正确的压着手势
手指接触下刀片存 在安全隐患NG
·功能:良好的压接端子能够减少电阻，减少压接处铜丝 :
氧化和有牢固的紧密性和良好的导电性等各种优良的性 能。 牢固的紧密性解释:经过拉力测试时在一定范围内不至于 被拉松或断开。
端子各部位名称及功能说明
4 2 1 8
5
序号 部位名称 1 绝缘压着部 2 3 4 5 6 7 8
6
7
3
功能 a.防止电线绝缘皮的脱落 b. a. b.防止电线受到震荡时，端子被拽拉扭断，发生导体切 断 导体压着部 a.电线导体与端子的接触功能 b.接触导通功能 保持导体与端子间的正常流通 增压线 a.电线导体与端子的接触增强功能 b.破坏导体的氧化层增强导通性 c.增强抗拉力 过渡槽 a.导体压着部压着时，形成压着高度的作用 倒锁部位（倒钩） a.保持端子与插件的接触的紧密性 b.防止配合件的对插脱落 端子连接部位 a.端子切断时，切断片保留0.3~0.5mm,以便于确认端子是否损伤 端子嵌合部 a.插和端子的接触部位 压着喇叭口 a.防止端子来回摆动，将芯线铜丝割断
案例分析
NO.11无芯线压接
原因:剥线时刀值过小或刀片未装好，电线过于弯曲，一般出现之全自动压接。 后果:不导电，直接影响产品的导电性能。
案例分析
NO.12前端芯线过长
原因:剥皮太长，或压接手势不正确。 后果:1.芯线太长容易和边上的端子接触造成短路。 2.突起的芯线容易把插座卡口顶起来，造成装配插入不足，电线容易从插座 里脱落。

图1
******有限公司
文件编号 分类 XY-WI-QM-005 工作指导
主题： 压接作业指导书
制订日期 版 页 次 次
2012 年 10 月 25 日
A.0 2 of 2
4.8、密封塞在压接时不应损伤。电线与密封塞之间、密封塞与护套之间不应有 目视可见的间隙。电线和密封塞与端子压接后，在图 2 所示的 a 区内应可见 密封塞和电线绝缘层的端部。
图2 4.9、端子压接部位有明显的压痕，并前爪压接部位应起翘，至少要保证后翘， 后爪压接不能过紧触及导体，应刺入绝缘层但不刺破绝缘层。 五、注意事项： 5.1、开始压接时，核实模具、端子形式是否与资料的一致。 5.2、在生产过程中线材不能落地,不能踩压电线和端子。 5.3、压接作业时应注意安全，手与模具冲头应至少该保持 20mm 的距离，送料 和踩动开关必须同一人操作。 5.4、 模刀周围的切屑和杂物将影响端子的压接质量和模刀寿命， 每次作业前必须 将切屑和杂物清扫干净。 5.5、每次压着高度调整后须手动试压，以免压着高度调得太小而造成模刀损坏。 5.6、调整压模及离开工作岗位时，要把机器电源关掉。 5.7、机器无油润滑工作将导致零部件磨损，缩短其使用寿命，因此必须经常 加注润滑油。

四、作业程序与规范：
4.1、领取所需的线材。 4.2、试压一根，检测拉拨力是否合适并适当调整压接高度。 4.3、压接模具上有一个端子压着高度微调钮，上面共有 0～9 共 10 个标记，数字 减小时压着高度变小，即压力增大，数字加大则相反。当调整模具微调钮后 还不能达到所要求压着高度和拉拔力时，通知机修进行机器的调整。 4.4、所压接的端子型号必须与资料中要求的一致。 4.5、端子两侧高度、宽度一致无出现线芯和线皮漏压、偏压现象。 4.6、绝缘层不应压入导体压接部位，在图 1 所示的 a 区中可见电线导体，但 不能妨碍插接，线芯露出压接区部分 0.5mm～1.0mm。在图 1 所示的 b 区中 仍可见绝缘层，线皮切口压接在前后距离的 1/3～1/2 之间。 4.7、绝缘层压接部位按图 1 经不少于 3 个循环的弯折后，在 b 区中仍可见绝缘层。

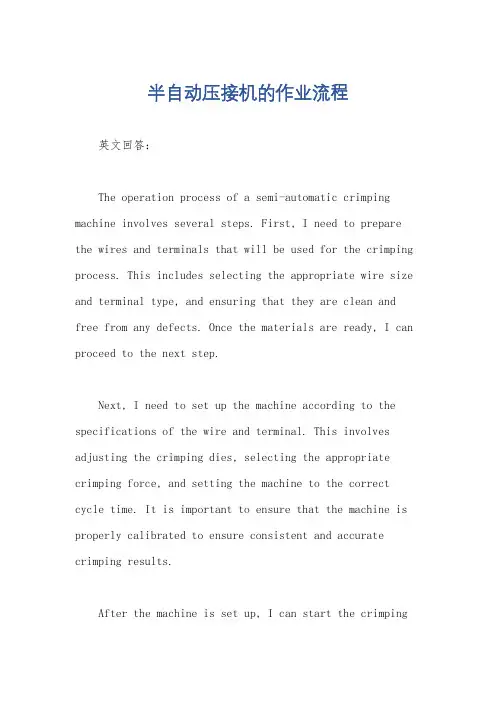

半自动压接机的作业流程英文回答：The operation process of a semi-automatic crimping machine involves several steps. First, I need to prepare the wires and terminals that will be used for the crimping process. This includes selecting the appropriate wire size and terminal type, and ensuring that they are clean and free from any defects. Once the materials are ready, I can proceed to the next step.Next, I need to set up the machine according to the specifications of the wire and terminal. This involves adjusting the crimping dies, selecting the appropriate crimping force, and setting the machine to the correct cycle time. It is important to ensure that the machine is properly calibrated to ensure consistent and accurate crimping results.After the machine is set up, I can start the crimpingprocess. I will feed the wire and terminal into the machine, making sure that they are properly aligned. Then, I will activate the machine to initiate the crimping action. The machine will apply the necessary force to compress the terminal onto the wire, creating a secure and reliable electrical connection.Once the crimping process is completed, I will inspect the crimped connection to ensure its quality. I will check for any visible defects such as loose terminals or uneven crimps. If any issues are found, I will rework the connection to ensure its integrity.Finally, I will document the crimping process andrecord any relevant information such as the wire size, terminal type, and crimping parameters. This documentationis important for quality control purposes and can be usedfor future reference if any issues arise.中文回答：半自动压接机的作业流程包括几个步骤。

7 端子嵌合部
a.插和端子的接触部位
8 压着喇叭口
a.防止端子来回摆动，将芯线铜丝割断
A
3
压着注意事项
压着注意事项:
1.设备的安装和调试有无问题，这是直接影响 端子压接质量的好坏 。（例如:模具有没有松动， 端子有没有到位，模具里面有没有杂质等等）
2 员工手势的摆放，不正确的手势会造成各种 不同的触增强功能 b.破坏导体的氧化层增强导通性 c. 增强抗拉力
4 过渡槽
a.导体压着部压着时，形成压着高度的作用
5 倒锁部位（倒钩）a.保持端子与插件的接触的紧密性 b.防止配合件的对插脱落
6 端子连接部位 a.端子切断时，切断片保留 0.3~0.5mm, 以便于确认端子是否损伤
端子压接知识
A
1
压接的定义
·定义:压接是电线组装过程中对电线和端子进行的一种连 接方式，通过施加一定的机械外力（指剥去电线的绝缘 体，压着端子咬和指导体上），使2 种材料精密的结合， 从而达到电性导体或牢固接合的目的。因此精密的压接 工具，才能保证良好的压接品质。目前压接的工具有手 动工具，半自动压接设备，全自动压接设备三种。
下面介绍一下各种压接手势和压接不良的例子
A
4
不正确的压着手势
手指接触下刀片存 在安全隐患NG
两手之间间距过大 效率太低NG
芯线未靠着挡板位置，
压着状态不稳定NGA
5
不正确的压着手势
芯线偏离挡板面， 压着状态不稳定NG
芯线相对挡板位置 偏高，压着状态不
稳定NG
A
6
正确的压着手势
压着时，手应靠在模具边缘芯线接触挡 板的中心位置OK
2. 芯线压接部位由于铜丝少，间接影响端子的拉力，造成拉力不足。

Page:7/34
ICT-LANTO LIMITED
4.Wire特性影响绝缘刺破连接的因素
4.1 绝缘皮的硬度：决定绝缘皮被端子被端子开槽的内侧刀刃割破之难易程度， 若绝缘皮过硬可能影响最终刺破位置处的电气连接。
4.2 绝缘层的厚度：绝缘层过厚可能无法被端子开槽的内侧刀刃割破而影响电气 连接，同时可能使端子开槽的两侧壁产生超出射击范围进而变形。
6.IDC压接Check point
6.1 压接深度的测量 使用工具：深度测量仪
测量点X—X截面处，线材外被距离 塑胶上表面的高度尺寸
X-X截面图
（端子深度测量截面）
Page:14/34
对应实物图
ICT-LANTO LIMITED
6.IDC压接Check point
6.2 测试保持力 使用工具： 刚开始的2pcs点胶前必须每PIN依次做保持力测试。
水平保持力
垂直保持力
Page:15/34
ICT-LANTO LIMITED
6.IDC压接Check point
6.3 线材外观检测（1）——检查线材被U型槽刺破后外观
①去除阴影部分塑胶
③检查线材被U型槽刺破后外观 导体可见,OK。
②向上提拉，取出线材
线材压入过浅，绝缘皮未 刺破，NG。
Page:16/34
ICT-LANTO LIMITED
6.IDC压接Check point
6.5 线材外观检测（3）——塑胶格栏有无压伤
OK
CONN无压伤，OK
NG
CONN顶端压伤，NG
NG
CONN侧边压伤，NG
Page:19/34
ICT-LANTO LIMITED
7.IDC压接常见不良及改善对策

连接器行业专业英语高频词句连接器行业专业英语高频词句（中英对照）Connecter 连接器Cable 导线Wire-to-wire 线至线Wire-to-board 线至板Mini-universal 小型通用Circular plastic connectors 塑料密封环连接器DL (dual-leaf) contact sockets 双叶式触点插座Drawn spring DIP contact socket 弹簧触点插座Zig-zag package sockets 锯齿形封装插座Positive lock connectors 确立锁定连接器Coax mix 同轴混合Shielded circular DIN connectors 屏蔽式圆型DIN连接器Memory card connectors 记忆装置插结连接器SIMM sockets 单列记忆模件插座Low profile 低高度CIS (commercial interconnection system) 商用连接系统Hinge connectors 铰连连接器Card-edge connectors 边缘插接连接器Euro card connectors 欧式插接连接器Modular interconnection system 组合连接系统interconnection system 互连系统RF connectors 射频连接器Twin-Ax connectors 双轴互连系统Low profile coaxial tap 低高度型有源同轴电缆线器4 position data connectors 4位数据连接器Insulation and wire support 绝缘体及导线套Ring-Tongue terminals 环形舌端子Wire size range 线径范围Slotted-T ongue terminals 叉式舌片端子Butt splices 对头接头Dentented Ring-Tongue terminals 卡爪环舌型端子Fits tab thickness 配合接片厚度Accepts terminals 配合端子Crimp-type tabs 压接式接片Free-Hanging and Panel-Mount Applications 自由悬挂及面板装嵌适用Cable clamp 电缆钳位夹PC Board vertical pin headers 垂直接插式接插头组件PC Board Right-Angle pin and socket headers 水平接插式接插头组件Panel-Mount connectors 面板装嵌连接器Insulation Displacement plugs 绝缘位移连接插头Dielectric withstanding voltage 介质承受电压Free-Hanging type cap housings 自由悬挂式套座壳体Semiautomatic crimping machine 半自动压接机Power supply 供给功率Air pir pressure 气压Panel mount type cap housings 面板装嵌套座壳体Post header for printed circuit board 印刷底板用柱头Mass termination assemblies 集体端接组件Post header assemblies 接插柱头组件Polarized right angle post header assembly 有极向性水平接插柱头组件Friction lock 锁尖装置Sigle leaf connectors 单叶片连接器CPC (circular plastic connectors) 塑料密封环型连接器Crimp Snap-In contacts 压接式套入触点Socket with straight solder tails 直立焊脚插座Retention feature solder tails 弯曲焊脚Sockets with retention feature solder tails 面板附定曲脚插座2High Pressure Tin (HPT) sockets 镀锡高压芯片Positive lock retention feature 彻底锁定装置Plug-Grounding Indents 插头外罩接地凹位Solder Cup connector 焊杯触点连接器Straight Exit RFI/EMI shield for Jacketed cable 直线引出RFI/EMI屏蔽外壳外套导线束适用Backshell assembly 后部外壳组件Board-Mount connectors with threaded inserts and board locks 底板安装连接器附内丝牙及板扣Board-Mount Receptacles 底板安装插座Non-Polarized Receptacles 无定位型插座Handset plug assembly 电话线插头组件Line cord plug assembly 听筒插头组件射频同轴连接器RF coaxial connector1.按尺寸分类 Connector types by size●标准连接器standard connector●小型连接器miniature connector●微型连接器sub-miniature connector●超小型连接器micro-miniature connector2. 结构和安装类型Connector configurations & mounting styles2.1接电缆的连接器 Cabled connector●直式 straight●弯式 right angle （直角）●穿墙式 bulkhead n. 隔壁,防水壁,分壁2.2不接电缆的连接器 Uncabled connector●PC板安装 PC mount●表面贴装 surface mount●边缘安装（偏腿）end launch●法兰安装 flange mount3. 联接机构 Coupling mechanism●螺纹联接 threaded connection（e.g. SMA）●卡口式联接 bayonet coupling（e.g. BNC）●推入式联接 snap-on coupling（e.g. MMCX）●快速锁紧联接 quick-lock coupling（e.g. QMA）●滑入式联接 slide-on coupling （e.g. BMA）4. 组成部件 Parts●壳体 body/shell/housing●绝缘子 insulator●夹头绝缘子 clamp top insulator●中心接触件 center contactａ．插针 male/pinｂ．插孔 female/jack●中心导体 center conductor●内导体 inner conductor●外导体 outer conductor●插座/插口 jack-panel jack 面板插口/插座-bulkhead jack 穿墙插座4●插头 receptacle5. 材料 Material●黄铜 copper●铍青铜 beryllium copper●锡磷青铜 phosphor bronze●聚四氟乙烯PTFE polytetrafluoroethylene 特氟纶teflon ●不锈钢 stainless steel●合金 alloy●实心聚乙烯 solid PE●泡沫聚乙烯 foam PE /cellular polyethylene●白铜 white bronze●硅橡胶 silicon rubber●裸铜 BC=bare copper●易切削黄铜free cutting brass●稀土磁铁rare earth magnet●铝箔 aluminium foil●基材 base material●FR-4板材 FR-4 plate●硅脂 silicon grease●润滑硅脂 lubricating silicone grease6. 电镀 Plating/finishing●镀金 gold plated●镀镍 nickel plated●钝化 passivated●镀三元合金 SUCO plating●镍磷合金（无磁镍）镀层 SUCOPRO●铜，锡，锌镀层 copper-tin-zinc plating●滚镀 barrel plating●合金电镀 alloy plating7. 电气特性 Electrical characteristics●阻抗(欧姆) impedance （ohms）ａ．特性阻抗 characteristic impedanceｂ．标称阻抗 nominal impedance●频率范围 frequency range●工作频率 operating frequency●工作电压 working volt●额定电压 voltage rating●介质耐压 DWV=dielectric withstanding voltage (如:最大/小有效值为ａ伏 e.g. ａＶｒｍｓ．ｍａｘ／ｍｉｎ）●海平面耐电压：proof voltage at sea level●射频泄露 RF leakage●绝缘电阻 insulation resistance●插入损耗 insertion loss●电压驻波比 VSWR6●额定热电流 rated thermal current●介电常数 dielectric constant●击穿电压 breakdown voltage●额定电流 current rating●电容 capacitance●电感 inductance●电晕损耗 corona loss●熄灭电压 extinction voltage●屏蔽效应 shielding efficiency●低损耗 low loss8. 机械特性Mechanical characteristics●耐久性（次数）durability/mating life（cycles）●电缆保持力 cable retention force●啮合力 engagement force●分离力 separation force/ disengagement●轴向力 axial force ( insertion & withdrawal 插入&抽出力) ●扭矩 torque●径向扭矩力 radial torque●弯曲力矩 bending moment●弯曲半径 bending radius●抗张强度 tensile strength●机械应力 mechanical stress●机械互换性：mechanical compatibility●中心接触件固定性 center contact captivation●制动 cathers mit9. 环境性能及试验Environmental characteristics & test●工作温度范围 operating temperature range●贮存温度 storage temperature●密封，透气/不透气 sealing，hermetic/non-hermetic ●防潮 moistureproof/ dampproof●耐湿 humidity resistance●防水 waterproof●耐高温 high temperature resistance●耐热性 heat resistance●抗腐蚀性 corrrosion resistance●阻燃 flame resistant●抗风化，耐风雨，不受气候影响的 weather proof●热冲击 thermal shock●冲击 shock●振动 vibration●稳态湿热 damp heat, steady state●恒温 costant temperature●大气压（力），气压 barometric pressure●热处理，低温退火 annealing8●盐雾试验 salt mist/spray test●高压绝缘试验,闪点试验,火花试验 flash test●破坏性试验 destructive test●气密性试验 air tightness test●放电试验 discharge test10. 附件 Accessory●线夹 crimp ferrule●垫片 gasket●热缩管 heat shrink tubing/ heat-shrinkable tub ing ●护线套barrel crimp●衬套 bushing/braid clamp●卡环 lock ring/ snap ring●卡圈/弹簧卡环/压紧圈/挡圈 retainer ring●卡圈 collar●限位环 spacing ring/ stop collar●防晃圈 anti-rock ring●弹性接触件 resilient contact●锁销 lockpin●锁紧垫圈 lock washer●弹簧/性垫圈 spring washer●密封圈 seal ring●开口垫圈 slotted washer●防尘帽 dustproof cover/ dust cap●螺母 nut/screw nut●螺纹套筒 threaded sleeve●滚花螺母 knurled nut●直纹滚花 straight knurls●网纹滚花 crossed knurls●防松螺母/自锁螺母 locknut●锁紧螺母，止动螺母，压紧螺母 jam nut●紧固螺母 clamp nut●螺丝钉screw●法兰盘/凸缘盘 flange plate●橡胶圈 gum ring●纯胶管，软管 gum rubber tubing●连接套 barrel splice / joint sleeve●波导管 waveguide●弹簧夹 spring finger●弹簧片 spring lamination●紧固件 fixture/fastener●紧固螺栓 fastening bolt/ binding bolt●密封塞子 sealing plug●密封盖 sealing cover●匹配针 matched pin10●两芯电源插座 2-Core Socket●无源元件 passive component11. 工装夹具 Work fixture●夹具 clamping yoke●冲压工具 stamping tool●去毛刺工具 deburr tool●螺丝刀 screwdriver●平口螺丝刀 slotted screwdrier●十字花螺丝刀 phillips screwdrier●铆合机staker / riveting machine ●翻边器/卷边器hemmer/fold back tool ●钳子/镊子 pliers●螺丝钳/夹钳 clamp●电缆钳 cable nipper●剪钳，老虎钳 cutting nipper●尖嘴钳 sharp-nose pliers●钢丝剪钳 wire nipper●锉刀 file●扳手 wrench●钢锯 hacksaw●铆钉钳 rivet clipper●铆钉机 rivet driver●整平器，剔除器 flush trimmer●修边模 flush trim die●卡接槽口 clamping Slot●卡接工具 clamping cool●卡线钳 clamping pincers●力矩扳手 torque spanner●拧上 screw on●拧下 screw off射频同轴电缆及组件RF coaxial cable & cable assemblies1. 电缆类型 Cable types●超柔电缆 super-flexible cable●柔软电缆 flexible cable●半柔电缆 semi-flexible cable●半刚电缆 semi-rigid cable●跳/馈线 jumper/feeder cable●波纹电缆 corrugated cable2. 电缆组件类型 Cable assembly types●半刚电缆组件 semi-rigid cable assembly●半柔电缆组件 semi-flexible cable assembly●柔性电缆组件 flexible cable assembly●低损耗、稳相电缆组件low loss & stable phase cable assembly12●毫米波电缆组件 millimeter wave cable assembly3.电缆设计Cable design3.1外导体设计 Design of outer conductor●单屏蔽 single screen●双屏蔽 double screen●绕包带和屏蔽层 tape and screen●金属管（半刚）tube(semi-rigid)●波纹 corrugated3.2 内导体设计 Design of inner conductor●实芯线 solid wire●绞合线 stranded wire●金属管 tube●螺纹管 screwed tube3.3 电缆结构 Cable construction●内导体 inner conductor●介质 dielectric●屏蔽层 shielding layer 编织层 braid layer/ply●护套 jacket3.4 电缆材料●镀锡铜 TC=tinned copper●铜包钢 BCCS=bare copper clad steel●镀银铜线 SC=silver covered copper●镀锡铜线 tinned copper●铜包钢线 CCS=copper clad steel●镀银铜包钢线 SCCS=silver covered copper clad steel ●铜包铝线 BCCAl=bare copper clad aluminum●镀锡铜编织层 tinned copper braid●裸导线/无镀层导体 plain conductor●裸线, 裸导线 naked wire4. 电缆的装接方式 Cable attachment method4.1 柔软电缆 Flexible cable●压接式 crimp●夹持式 clamp4.2 半刚电缆 Semi-rigid cable●焊接式 solder5. 其它 Others●电缆旋转（挠动）cable rotation (nutation)●电缆拉伸 cable pulling●电缆弯曲 cable bending●电缆扭转 cable torsion/twisting●屏蔽线 shielded wire●双绞线 twisted pair●屏蔽双绞电缆 STP=shielded twisted pair●扁形软电缆 flat flexible cable●扁形双芯软线 flat twin flexible cord14●绕包带式 tape wrapping type●挤出型 extruded type●包带节距 tapping pitch射频同轴转接器RF coaxial adapter1. 转接器类型 Adapter types●系列间转接器：between-series adapter●系列内转接器：in-series adapter焊接用词汇●焊接槽 solder bucket●焊接柱 solder spill●焊片 solder gasket●焊锡圈 soldering ring●焊接孔solder eye●浸锡 tin soaked●焊锡丝 tin wire●漏焊 missing welding●虚焊incomplete weld / weld defect/cold solder joint ●硬钎焊 solder brazing●焊割两用气焊枪 welding and cutting torch●焊接夹具 welding fixture●焊剂/焊料 welding fluid/ flux●焊接应力 welding stress●焊锡坑 solder cup●焊接涂料 welding paste●焊接部分 welding portion●无焊缝的 weldless●烙铁 soldering iron●烙铁架 iron stand●脱焊 loose weld●元器件表面焊接整洁，焊点圆滑 component surface is clearlywelded with smooth welding point●元器件无虚焊，漏焊，错贴 no cold solder joint, solder skipsand wrong welding of components●solder bath method 焊槽法技术要求＆其它 Techinical requirments & others●机械和电气基准面 mechanical and electrical referenceplane●符合RoHS要求 RoHS compliant (e.g.this part complies withRoHS)●括号中尺寸为参考尺寸dimensions with（）denote referencedimensions●铣槽和涨口/收口 slotted & flared/closed●去除毛刺 remove burrs/ deburr16●除锈 rust cleaning/removing●点铆 stamp●扩口 enlarge kerfs●毛边flash●编织层翻边 wrap the braid over the braid clamp(衬套)●外观，外形 appearance/outline●界面防水等级 interface waterproof level●标记内容：商标型号批次号 labels: trade mark，type， batchnumber●未注明公差按… non-specified tolerances according...●…要求为非磁性材料…required to have non-magneticmaterial●导电环氧树脂回填 conductive epoxy back fill●外观检查：镀层表面无斑点和痕迹，界面无金属碎屑 Visualinspection: plating surface must be without spot and cinch marks; interface must be clean of metal chip●外观良好 good appearance●产品承认书 product acknowledgement●喷锡,黑油，无铅工艺 tin sprayed,black oil,lead free●无杂质 free of foreign matter●整涂覆 overall braid●现场安装field installation●两体结构two-body structure●尾部微带 rear strip●中心接触件弹性支撑center contact with elasticity support缩写和首字母缩写词 Abbreviations & acronyms:●连接器 CONN=connector●接触件 CONT=contact●超小D型连接器 D-sub CONN=D-subminiature connector●阴连接器/外壳 HSG=housing●印制电路板 PCB=print circuit board●产品型号，零件号 P/N=part number●订购单 P/O=purchasing order●数量 QTY=quantity●图纸 DWG=drawing●组件ASS’Y=assembly●日期代码 D/C=date code●序号，编号 S/N=serial number●不良品，不合格品 NG=no good●不适用 N/A=not applicable●不可用，无法使用 N.A.=not available●直角 R/A=right angle●检验水平 IL=inspection level●可接受的 AC=acceptable18●可接受质量水平 AQL=acceptable quality level●退货，拒收 REJ=rejection●物料单，材料（零件）清单 BOM=bill of materials●无源交调 PIM=passive intermodulation●三阶交调 IM3= Intermodulation 3-tone●印制电路板PCB= printed circuit board●技术更改指令 ECO=Engineering Change Order●工程更改请求 ECR= Engineering Change Request●工艺更改通知单 PCN=Process Change Notice●制程能力/生产过程能力指数 CPK=capability of production index●过程工艺持续改进 CPI=continuous process improvement ●大批量生成 MP=mass production●操作指南，使用说明书 OI=operating instruction●生产制造 MFG=manufacturing●作业指导书，制作规程 MI=manufacturing instruction●生产控制 PC=production control●质量保证 QA=quality assurance●质量控制 QC=quality control●统计过程管控 SPC=statistical process control ●十亿分之一 PPB=part per billion●百万分之一 PPM=part per million。

手工焊接
高频焊接
一、 SATA头、AWG20# 以上单只线 优点：升温快、温度稳定、焊接时间短.
裁线剥皮
一、分三种设备： a.裁线+剥皮 b.普通剥皮 c. 激光剥皮
二、 AWG20以上单只线，排线，多芯线，SATA线。
裁线+剥皮
普通剥皮
激光剥皮
组装
加套管
打扎带
绕磁环
包胶布
包导电布+醋酸布+双面带胶导电布
注塑成型
①
③
成型内模
②
组装铁壳+尾端压接
地线返折焊铁壳
④成型外模
注塑成型
铜箔焊接铁 壳+编织
成型外模
导通测试
线束加工基础知识
一、半自动压接 二、全自动压接（自动粘锡） 三、半自动刺破式压接 四、全自动刺破式压接 五、熔胶刺破式压接 六、手工焊接 七、高频焊接 八、自动焊接 九、裁线剥皮 （激光剥皮） 十、组装（加套管、扎带、磁环、胶布等） 十一、注塑成型 十二、导通测试
半自动压接
一、AWG20#以上 电线 二、多芯线、排线 三、端子是单粒的。如接地端子等 四、数量少，做样品时 五、返修品等
பைடு நூலகம்
排线
单粒
多芯线
端子切片分析
图示1 OK
图示2 NG
全自动压接（自动粘锡）
一、分两种设备： a. 两端压接端子 b. 一端压接端子、一端粘锡
二、 AWG22-30# 以上单只线 优点：效率高，同时可以完成以下工序： 裁线、剥皮、压接端子、扭线、粘松香、粘锡 自动检测不良 品 不依赖工人的熟练成度、品质稳定、
二、优点：效率高，品质稳定： 同时可以省掉以下工序： 打端、组装

端子及端子线基本常识1.端子的分类:我司常用的端子类型通常有:插针,插簧,接线片等.插针:CZ01 CZ02 CZ24插簧:CH01 CH02 CH752.端子的基本结构及设计原理:端子在塑件中的状况压线后脚：“U”形，通常压接导线线皮部分，并在其两侧有明显倒角，以利于压接成形。

作用：①防止导线摆动时应力集中于线芯部位，引起芯线断裂。

②固定线皮，防止出现缩皮现象。

压线前脚：“U”形，通常压接导线线芯部分，并在其两侧有明显倒象，以利于压接成形，在同一型号端子，一般压线前脚要比后脚略小。

作用：①固定导线线芯，使导线和端子之间形成足够的抗张强度。

②使导线线芯和端子良好接触，形成较小的接触电阻。

倒钩：要求有一定量的弹性变形，并要有足够的强度。

作用：连接塑件和端子，并使两者间形成足够的固定力，塑件和端子之间连间的倒钩通常有两种形式。

①倒钩部位在端子，固定部位在塑件，如图：②倒钩部位在塑件中，固定部位在端子，（如图a）对插部分：插针系列：平整，无毛刺，导入部分光滑，使与插簧有良好接触。

插簧系列：平整，无毛刺，导入部分光滑，并要求有一定量的弹性，变形，保证有一定的插入力和技出力。

前端倒角：使插针与插簧对插时，更顺畅，插入力更小。

压线脚加强筋：保证线芯与端子更牢固压接，有足够的抗张强度。

前后压线脚台阶：减少线芯过多变形，避免线芯断裂。

3．端子的材质：锡磷青铜：（主要用于各类插簧）QSN6.5-0.1-Y(硬)﹙我司最常使用﹚QSN6.5-0.1-Y2(半硬)QSN6.5-0.1-T(持硬)QSN6.5-0.1-M(软)黄铜：（主要用于各类插针）H62- Y2（半硬）（我司最常使用）H62-Y（硬）H62-M（软）黄铜：（主要用于各类插针）H65- Y2（半硬）（我司最常使用）H65- Y（硬）H65--M（软）4．端子线的压接原理：4．1基本原理：通过机械挤压，利用端子金属材质的钢度，将导线线芯，紧密包容。

4．2压接的工艺过程：1）按工艺文件要求将准备好端子和导线2）将线皮拉掉，并将导线整理整齐用橡皮筋扎好3）握好导线，将导线放于压接片左侧4）将导线轻轻抵住压接定位块，并将导线对准压线脚5）轻踩脚踏开关6）将压好导线从压接片右侧滑出7）检验（自检，首检）4．3压接设备常规的端子压接设备有：手工压接钳，半自动端子压接机，半自动压接模具，手动压接模具和全自动压接模具。

接线冷压端子压接操作注意事项压接是为使金属在规定的限度内压缩和位移并将导线连接到接触对上的一种技术。

好的压接连接能产生金属互熔流动，使导线和接触对材料对称变形。

这种连接类似于冷焊连接，能得到较好的机械强度和电连续性，它能承受更恶劣的环境条件。

目前普遍认为采用正确的压接连接比锡焊好，特别是在大电流场合必须使用压接。

压接时须采用专用压接钳或自动、半自动压接机。

应根据冷压端子导线截面，正确选用接触对的导线筒。

要注意的是压接连接是永久性连接，只能使用一次。

一、应充分了解所要操作的冷压端子，熟悉其操作方法，以保证正确操作;对不具备防误操作的冷压端子，应采用色码或标记予以标识，或在连接前合适型号是否对应，并保证相互连接时正确定位;应特别注意防止带针插座的误插合，否则将损坏冷压端子，并导致意外电接触;应确保冷压端子连接到位，在不易检查的特殊场合，应在相应的操作规程中做出详细的规定，并可通过窥镜进行检查。

二、冷压端子端接时，应严格按照相应的端接规范或要求进行端接和检查，并按对应的节点序号端接。

选用的电缆导线间的最大绝缘层厚度应与接触件间距匹配，电缆线芯应与接触件接线端匹配，当接触件间跨、并线处理。

三、焊接时应根据裸线直径来选择相应功率的电烙铁，每个接触件的焊接时间一般不超过5S,应注意不要让焊剂渗入绝缘体，以免造成产品绝缘电阻下降。

四、冷压端子处于分离状态应分别装上保护帽或采取其他防尘措施;如果冷压端子连接后长期不分离，可在插头和插座之间打上保险。

五、清洗冷压接线端子时，可使用蘸着无水乙醇的绸布进行，晾干后使用。

不允许使用可能对连接器产生有害影响的丙酮等化学溶剂。

六、冷压端子连接或分离时，应尽量使插头和插座的轴心线重合，并且要扶正电缆，避免插头受到切向力的作用，防止电缆下垂导致连接器的损坏。

七、冷压端子在未正确连接或完全锁紧前，禁止通电。

八、在冷压端子的固定、线束的夹紧等场合，使用螺纹连接时应有防松装置(防松螺钉、防松圈、保险丝等)。

端子压接操作规范
在公司的端子压接机主要是三部分组成，压接模具部分、压力
监控部分和端子架。

这里主要介绍压接规范。

压接的端子主要出现的问题，分为压接高度过大或过小，绝缘压接过大或过小，压接飘丝，端子压接变形，压接过于靠前或靠后，喇叭口过大或过小，压接拉力不够。

压接合格的端子如图
一、 当遇到端子压接高度过大或过小时，如图：
此时需要调节
刀具的的高度，使端子高度控制在压接要求的范
围之内。

二、当遇到端子压接飘丝时，如图：
这是由于
线芯放置的位置偏移，调整线芯放置的位置应该
在端子压接区域内。

三、当遇到端子变形弯曲时，如图：
此时
需要调节压接机上的限制销。

注意：当换上新模具时，不要采用半自动压接，首先使用摇杆将压接机摇一圈，如果能够转一圈，说明刀具能安全使用；如果不能转动一圈，就要调整高度，否则会将刀片直接断掉。

在开始压接时，要将摇杆取下，否则会有甩出去的危险。

②向上提拉，取出线材
线材压入过浅，绝缘皮未 刺破，NG。
Page:16/34
ICTICT-LANTO LIMITED
6.IDC压接Check point
6.3 线材外观检测（1）——检查线材被U型槽刺破后外观
NG
线材压入深度过浅，取出线材后发现， 未刺破绝缘外被，且水平拉拔出的线材 外被不和导体芯线分离
7.5 不良描述：线材导体破皮，压断股
原因分析：刀片下压太深，压破绝缘皮。
改善对策：调节刀片下压行程。
Page:22/34
ICTICT-LANTO LIMITED
7.IDC压接常见不良及改善对策
7.5 不良描述线材导体压断股
原因分析：①行程太深
改善对策：①调节刀片下压行程。
Page:23/34
ICTICT-LANTO LIMITED
Page:11/34
ICTICT-LANTO LIMITED
5.IDC压接设备/工具
5.3 手动压接机制程要点 ①排线需剪齐，且摆放到理线板内时，将线材端部顶到IDC塑胶顶部。 ②对模 ③刀片下压行程
Page:12/34
ICTICT-LANTO LIMITED
5.IDC压接设备/工具
5.9 半自动压接与手工压接的区别
7.IDC压接常见不良及改善对策
7.3 不良描述：线材破皮 7.4 不良描述：线材浮在IDC上
原因分析：刀片下压太深，压破绝缘皮
原因分析：刀片下压太浅
改善对策：调节刀片下压行程。
பைடு நூலகம்
改善对策：调节刀片下压行程。
Page:21/34
ICTICT-LANTO LIMITED
7.IDC压接常见不良及改善对策

半自动端子机工作原理
半自动端子机是一种用于电线连接的工具，其工作原理如下：
1. 准备工作：将需要连接的电线剥去一定长度的绝缘层，并留出一小段裸露的金属导体。

2. 调整设置：根据电线的规格和连接要求，调整半自动端子机上的参数，例如压力、长度和角度等。

3. 插入电线：将电线的裸露金属导体插入半自动端子机的导线插槽中，确保插入的深度适当。

4. 进行连接：按下半自动端子机的启动按钮，机器会自动完成后续的操作。

5. 压接端子：半自动端子机会根据预设的参数，将电线与端子进行压接。

它通常使用压接钳或剪切刀等工具，来施加适当的力量和切割导线。

6. 检验连接质量：完成连接后，使用合适的测试工具来检查连接质量，确保电线和端子之间达到良好的接触和稳定的连接。

需要注意的是，半自动端子机需要操作人员进行前期的准备工作和参数调整，并通过按下按钮启动来完成自动化的连接过程。

使用半自动端子机可以提高电线连接的效率和质量，并减少操作人员的劳动强度。

图片简介:本技术涉及一种自动压接方法，包括：提供一自动压接结构；固定柔性电路板于自动压接机构的压接平台上；放置面板的测试端于压接平台上；判断柔性电路板的金手指与面板的测试垫的相对位置是否达到预定相对位置；移动所述柔性电路板的金手指直至与面板的测试垫的相对位置达到所述预定相对位置；沿Y方向移动所述柔性电路板一预设距离，使得所述柔性电路板的金手指与所述面板的测试垫正对；下移所述压头模组，将所述柔性电路板的金手指与所述面板的测试垫压紧。

本技术提供的自动压接方法，实现了柔性电路板与测试垫的自动精准对位压接，大大提高了柔性电路板与测试垫对位压接的精准度，而且节省了人力成本，提高了生产效率。

技术要求1.一种自动压接方法，用于面板点屏检测，其特征在于，包括如下步骤：A提供一自动压接结构(10)，所述自动压接机构(10)包括移动机构(11)、压头模组(12)和影像系统(13)，所述压头模组(12)固定于所述移动机构(11)上，所述影像系统(13)设置于所述压头模组(12)上方；B固定柔性电路板(20)于自动压接机构(10)的压接平台(121)上，所述柔性电路板(20)用以连接测试信号；C放置面板的测试端于压接平台(121)上；D实时对柔性电路板(20)的金手指与面板的测试垫的相对位置进行拍照，并分析判断柔性电路板(20)的金手指与面板的测试垫的相对位置是否达到预定相对位置；若未达到预定相对位置，则进行步骤E，若已达到预定相对位置，则跳至步骤F；E移动所述柔性电路板(20)的金手指直至与面板的测试垫的相对位置达到所述预定相对位置；F沿Y方向移动所述柔性电路板(20)一预设距离，使得所述柔性电路板(20)的金手指与所述面板的测试垫正对；G下移所述压头模组(12)，将所述柔性电路板(20)的金手指与所述面板的测试垫压紧。

2.根据权利要求1所述的自动压接方法，其特征在于，所述压接平台(121)上有透明部(1212)，所述透明部下方开设承载槽(1213)，所述承载槽(1213)内设置有背光灯(1211)，所述步骤B与步骤C之间还包括：点亮所述背光灯(1211)，为所述影像系统(13)提供辅助照明。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920475083.8(22)申请日 2019.04.10(73)专利权人 太仓凯亿西新材料有限公司地址 215400 江苏省苏州市太仓市镇江路15号(72)发明人 郭王成　(74)专利代理机构 常州市权航专利代理有限公司 32280代理人 袁兴隆(51)Int.Cl.H01R 43/048(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种半自动压接机(57)摘要本实用新型公开了一种半自动压接机，包括矩形基座,所述矩形基座上安装有设有冲压机构以及接线机构；所述冲压机构，其包括：折型架、伸缩电机、承载板以及若干个冲压块；所述折型架安置于矩形基座上壁面中心处，所述折型架下壁面安装有驱动安装座，所述伸缩电机安置于驱动安装座下壁面，所述承载板安置于伸缩电机驱动端上，所述若干个冲压块安置于承载板下壁面，本实用新型涉及压接机技术领域。

提高线束对接时连接效率，同时通过本装置的冲压，减少人工手动操作，减少人工劳动力，让线束进行连接时，满足线束连接时生产效率。

权利要求书1页 说明书3页 附图2页CN 209374868 U 2019.09.10C N 209374868U权　利　要　求　书1/1页CN 209374868 U1.一种半自动压接机，包括矩形基座（1）,其特征在于，所述矩形基座（1）上安装有冲压机构以及接线机构；所述冲压机构，其包括：折型架（2）、伸缩电机（3）、承载板（5）以及若干个冲压块（6）；所述折型架（2）安置于矩形基座（1）上壁面中心处，所述折型架（2）下壁面安装有驱动安装座（7），所述伸缩电机（3）安置于驱动安装座（7）下壁面，所述承载板（5）安置于伸缩电机（3）驱动端上，所述若干个冲压块（6）安置于承载板（5）下壁面，所述矩形基座（1）上壁面开设有与冲压块（6）相匹配的圆形凹槽，所述矩形基座（1）上壁面且圆形凹槽左右两侧壁面均开设有与圆形凹槽相接通第一弧形凹槽；所述接线机构，其包括：一对第一条形板（8）、一对第二条形板（9）以及若干个第一螺纹杆（10）；所述第一条形板（8）分别安置于所述矩形基座（1）左右两侧，所述第二条形板（9）铰链连接于第一条形板（8）上，所述一对第一条形板（8）上均开设有与第一弧形凹槽位置相对应的第二弧形凹槽，所述第二条形板（9）上壁面开设有与第二弧形凹槽相匹配的第三弧形凹槽，所述一对第二条形板（9）上壁面且位于每个所述第三弧形凹槽上方开设有第一螺纹口，所述若干个第一螺纹杆（10）分别插装于每个所述第一螺纹口内，所述若干个第一螺纹杆（10）下端安装有压板（11）。

半自动端子压接机的用途
半自动端子压接机是一种用于电气连接的设备，其主要用途是在电子电气行业中进行端子的压接操作。

这种机器通常用于连接导线或电缆与端子或连接器，以确保稳固的电气连接。

它的主要用途包括但不限于以下几个方面：
1. 电子制造业，在电子产品的制造过程中，半自动端子压接机可用于连接各种电子元件，如电路板上的导线与端子或连接器的连接，确保电子产品的电气连接质量和稳定性。

2. 电气设备制造，在电气设备制造过程中，半自动端子压接机可用于连接电机、开关、插座等电气设备的内部电气连接，保证设备的安全可靠运行。

3. 汽车制造业，在汽车制造过程中，半自动端子压接机可用于连接汽车电气系统中的各种线束、传感器、控制单元等部件，确保汽车电气系统的稳定性和可靠性。

4. 家电制造业，在家电制造过程中，半自动端子压接机可用于连接家电产品内部的电气元件，如电机、加热元件、控制板等，确
保家电产品的电气连接质量。

总的来说，半自动端子压接机在各种需要进行电气连接的行业和领域都有着重要的应用价值，它能够提高生产效率、保证电气连接质量，并且降低人工操作的劳动强度，是现代工业生产中不可或缺的重要设备之一。
