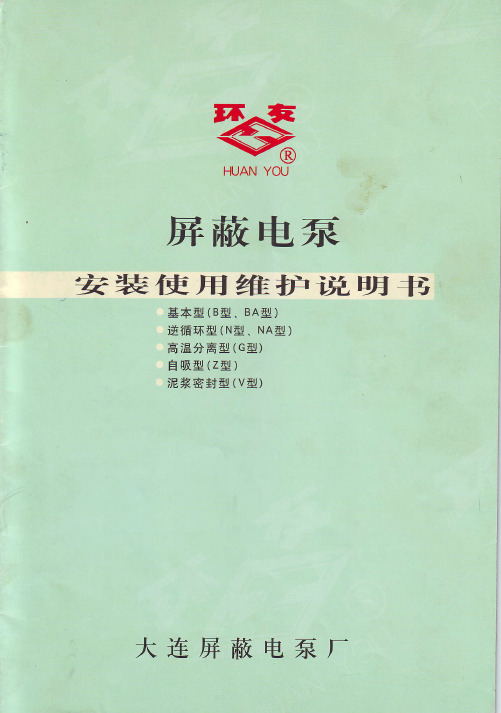

屏蔽电泵安装使用维护说明书基本型（B型、BA型）逆循环型（N型、NA型）高温分离型（G型）自吸型（Z型）泥浆密封型（V型）大连环友屏蔽电泵有限公司目次1 用途和形式 (3)2 范围 (3)3 使用要求 (3)4 结构及工作原理 (3)4.1 基本型(B型及BA型) (3)4.2逆向循环型(N型及NA型) (4)4.3高温分离型(G型) (5)4.4自吸型(Z型) (5)5 安装、试车和运转 (17)5.1 安装前的准备 (17)5.2 安装与配线 (17)5.3 试运转 (17)5.4 运转 (19)6 维护与检修 (19)6.1 分解 (19)6.2 检查 (20)6.3 组装 (21)6.4 定期检查 (23)6.5 维护和保养 (23)6.6 故障及排除方法 (23)7 轴承监测器指示说明 (24)8 接线图 (26)重要事项●使用前请详细阅读理解本说明书及危险注意事项避免误操作,以防止发生人身事故。
●本说明书请妥善保管、充分利用。
1 用途和形式屏蔽电泵是屏蔽电机和泵组合的密封整体，具有无泄漏的独特优点，用来输送易燃、易爆、腐蚀性、剧毒、易挥发和贵重等液体。
基本型是屏蔽电泵中最基本的型式，用途最广。
在基本型的基础上，根据输送液体的物理化学性质和使用条件不同，设计制造了逆向循环型N型、高温分离型G型、自吸型Z型和泥浆密封型V型等。
2 范围本说明书中详细介绍了设计压力 1.0MPa、 3.0MPa、 4.0MPa、 6.3Mpa，输送介质温度不超过350℃，不含颗粒的B型、N型、G型、Z型及含有少量颗粒的V型屏蔽电泵的使用要求、结构、安装及维护检查等内容。
3 使用要求3.1 严禁无液运转。
3.2 轴承监测器指示黄色区域时，应分解电泵检查轴承，指示红色区域必须停车更换轴承。
3.3 在保护装置动作的情况下，没有查清动作原因并彻底排除故障之前，不允许继续运转。
此时应检查三相电阻的不平衡和绝缘电阻。
3.4 彻底清除装置内的铁锈及固体异物。
屏蔽泵操作规程一、引言屏蔽泵是一种常用的工业设备，用于将液体从低压区域输送到高压区域。
为了确保屏蔽泵的安全运行，提高工作效率，本文将详细介绍屏蔽泵的操作规程。
二、适合范围本操作规程适合于所有使用屏蔽泵的工作人员。
三、安全注意事项1. 在操作屏蔽泵之前，必须熟悉设备的结构和工作原理，并参阅设备的操作手册。
2. 操作人员必须穿戴符合安全标准的个人防护装备，包括安全鞋、安全帽和防护手套等。
3. 在操作屏蔽泵时，必须确保周围环境干燥、通风良好，并远离易燃、易爆物品。
4. 在操作屏蔽泵前，必须检查设备是否完好无损，如有异常情况必须及时报修。
5. 操作人员必须严格遵守操作规程，不得擅自更改设备参数或者操作方式。
四、操作步骤1. 打开电源开关，确保屏蔽泵的电源供应正常。
2. 检查液位，确保液位在正常范围内。
3. 检查泵体和管道连接是否紧固，如有松动必须及时处理。
4. 打开进料阀门，调节进料流量，确保进料流量适中。
5. 打开出料阀门，调节出料流量，确保出料流量适中。
6. 观察屏蔽泵的运行情况，如有异常声音或者振动，必须即将停机检修。
7. 定期检查屏蔽泵的润滑系统，确保润滑油的充足和正常运行。
8. 操作结束后，先关闭出料阀门，再关闭进料阀门。
9. 关闭电源开关，切断屏蔽泵的电源供应。
10. 清洁屏蔽泵及周围工作区域，确保设备和环境的整洁。
五、故障处理1. 如果屏蔽泵浮现漏水情况，应即将停机检修，并检查密封件是否完好。
2. 如果屏蔽泵浮现异常声音或者振动，应即将停机检修，并检查轴承和传动装置是否损坏。
3. 如果屏蔽泵浮现漏油情况，应及时添加润滑油，并检查润滑系统是否正常运行。
4. 如果屏蔽泵无法启动，应检查电源供应是否正常，并检查机电和控制系统是否故障。
六、应急措施1. 在发生泵体温度过高、异响、漏水等异常情况时，应即将停机，并通知维修人员进行检修。
2. 在发生泵体冒烟、冒火等火灾情况时，应即将切断电源，并使用灭火器进行灭火，同时通知相关部门处理。
屏蔽电泵安装使用维护说明书基本型（B型、BA型）逆循环型（N型、NA型）高温分离型（G型）自吸型（Z型）泥浆密封型（V型）大连环友屏蔽电泵有限公司目次1 用途和形式 (3)2 范围 (3)3 使用要求 (3)4 结构及工作原理 (3)4.1 基本型(B型及BA型) (3)4.2逆向循环型(N型及NA型) (4)4.3高温分离型(G型) (5)4.4自吸型(Z型) (5)5 安装、试车和运转 (17)5.1 安装前的准备 (17)5.2 安装与配线 (17)5.3 试运转 (17)5.4 运转 (19)6 维护与检修 (19)6.1 分解 (19)6.2 检查 (20)6.3 组装 (21)6.4 定期检查 (23)6.5 维护和保养 (23)6.6 故障及排除方法 (23)7 轴承监测器指示说明 (24)8 接线图 (26)重要事项●使用前请详细阅读理解本说明书及危险注意事项避免误操作,以防止发生人身事故。
●本说明书请妥善保管、充分利用。
1 用途和形式屏蔽电泵是屏蔽电机和泵组合的密封整体，具有无泄漏的独特优点，用来输送易燃、易爆、腐蚀性、剧毒、易挥发和贵重等液体。
基本型是屏蔽电泵中最基本的型式，用途最广。
在基本型的基础上，根据输送液体的物理化学性质和使用条件不同，设计制造了逆向循环型N型、高温分离型G型、自吸型Z型和泥浆密封型V型等。
2 范围本说明书中详细介绍了设计压力 1.0MPa、 3.0MPa、 4.0MPa、 6.3Mpa，输送介质温度不超过350℃，不含颗粒的B型、N型、G型、Z型及含有少量颗粒的V型屏蔽电泵的使用要求、结构、安装及维护检查等内容。
3 使用要求3.1 严禁无液运转。
3.2 轴承监测器指示黄色区域时，应分解电泵检查轴承，指示红色区域必须停车更换轴承。
3.3 在保护装置动作的情况下，没有查清动作原因并彻底排除故障之前，不允许继续运转。
此时应检查三相电阻的不平衡和绝缘电阻。
3.4 彻底清除装置内的铁锈及固体异物。
屏蔽泵使用说明书屏蔽泵使用说明书1. 引言•背景介绍•目的和范围•读者对象2. 产品概述•产品定义•主要特点•适用范围3. 前提条件•功能要求•环境要求•安全要求4. 安装与组装•准备工作•安装步骤5. 操作指南•启动与停止•参数设置•故障排除6. 维护与保养•定期保养•故障处理•更换配件7. 风险提示•使用时的安全注意事项•潜在问题及解决方法•紧急情况处理8. 技术支持与售后服务•客户支持热线•售后服务承诺•常见问题解答9. 附录•术语表•图表及图例说明•认证与合规性信息以上是《屏蔽泵使用说明书》的大纲。
在实际写作中，可根据产品特点和用户需求进行适当的补充和修改。
为了保证读者能够更好地理解和操作产品，建议在每个章节中使用简洁明了的语言，并结合图表和示意图展示相关信息。
注意，本篇文档中不包含具体的html字符、网址、图片和电话号码等，以确保文章符合要求。
如需进一步了解屏蔽泵的使用说明，请参阅实际的屏蔽泵使用说明书。
屏蔽泵使用说明书1. 引言•背景介绍：屏蔽泵作为一种重要的流体输送设备，在工业生产中起着关键的作用。
•目的和范围：本文档旨在介绍屏蔽泵的安装、操作、维护等相关信息，以帮助用户正确使用该设备。
•读者对象：本说明书适用于屏蔽泵的用户和维护人员。
2. 产品概述•产品定义：屏蔽泵是一种通过叶轮与泵壳之间的屏蔽部件实现流体输送的设备，在工业领域广泛应用。
•主要特点：高效、可靠、耐用，适用于输送各种介质，具有较大的流量和扬程范围。
•适用范围：适用于化工、石油、冶金、环保等行业中的液体输送过程。
3. 前提条件•功能要求：在使用屏蔽泵前，明确其所需的流量、扬程、介质等功能要求。
•环境要求：确保屏蔽泵的安装环境符合相关的要求，包括温度、湿度、通风等。
•安全要求：使用屏蔽泵时，需关注相关的安全要求，包括电气安全、机械安全等。
4. 安装与组装•准备工作：包括准备所需工具、检查并核对相关配件、安装前的准备工作等。
屏蔽泵的日常操作与维护屏蔽泵是一种常见的工业设备，用于输送各种液体或混合物。
它通常由电机、泵浦、阀门和控制系统等部件组成。
为了确保屏蔽泵正常运行和延长其使用寿命，日常操作和维护非常重要。
以下是屏蔽泵的日常操作和维护要点。
1.日常操作：-启动前检查：在启动屏蔽泵之前，应仔细检查设备是否完好，包括电机、电缆和管道等部件。
-确定泵浦方向：检查泵浦的旋转方向是否与箭头标志一致，以确保正常运转。
-检查液位：检查泵入口的液位以确保设备能正常工作。
2.正常运行：-监控压力：确保在运行过程中，屏蔽泵的出口压力维持在正常范围内，避免超压或低压运行。
-观察温度：持续监测设备的温度，确保在正常工作范围内，避免过热或过冷。
-定期维护：根据设备的使用情况，定期对屏蔽泵进行维护和保养，以确保其正常运行。
3.维护：-清洁泵浦：定期清洗泵浦内部，移除任何杂质或积聚物。
这将有助于减少泵浦堵塞的风险，并保持其正常运行。
-检查密封件：定期检查泵的密封件，确保其完好，并随时更换磨损部件。
-润滑部件：碳化硅陶瓷处于密封装配内，润滑剂的质量直接影响泵组的使用寿命。
因此，应定期检查和更换润滑剂。
-定期检查电机：检查电机的运行情况，确保电机正常工作。
如果发现任何问题，应及时修理或更换。
4.注意事项：-避免干运行：屏蔽泵在没有液体的情况下运行将导致严重损坏。
因此，在启动泵浦之前，必须确保有足够的液体。
-定期校准：定期校准泵浦的流量和压力测量设备，以确保准确性。
-做好保护措施：在操作和维护屏蔽泵时，必须戴上个人防护装备，比如手套和护目镜等，以确保人身安全。
总结起来，屏蔽泵的日常操作和维护对于保证设备的正常运行和延长使用寿命非常重要。
通过定期检查、清洁和维护，可以减少故障和损坏的风险，提高工作效率。
在操作过程中，还要遵循安全规范，并定期校准和保护设备。
这些措施将帮助您最大化屏蔽泵的性能和寿命。
屏蔽泵的操作规程一、引言屏蔽泵是一种常用的工业设备，用于输送液体或气体。
为了确保屏蔽泵的正常运行和安全性，制定本操作规程。
本操作规程适用于所有使用屏蔽泵的工作人员。
二、设备概述屏蔽泵是一种离心泵，由电动机、泵体、叶轮、轴承和密封装置组成。
其主要功能是将液体或气体从一个地方输送到另一个地方。
三、安全注意事项1. 在操作屏蔽泵之前，必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套和防护鞋。
2. 在操作屏蔽泵之前，必须检查设备是否处于正常工作状态，如有异常情况必须及时报告维修人员。
3. 在操作屏蔽泵时，必须确保周围环境清洁，无杂物阻碍设备运行。
4. 在操作屏蔽泵时，必须确保电源接地良好，避免电击事故的发生。
5. 在操作屏蔽泵时，必须按照操作规程进行操作，严禁超负荷运行或长时间连续运行。
四、操作步骤1. 打开电源开关，确保电机正常运转。
2. 检查泵体和密封装置是否有泄漏现象，如有泄漏必须立即停机检修。
3. 检查泵体进出口管道是否畅通，如有堵塞必须清理。
4. 根据实际需要，调整泵的转速和流量。
5. 检查泵的轴承温度，确保在正常范围内。
6. 检查泵的噪音和振动情况，如有异常必须及时报告维修人员。
7. 在操作屏蔽泵时，必须注意观察液位和压力的变化，确保在正常范围内。
8. 操作结束后，关闭电源开关，进行设备的清洁和维护。
五、故障处理1. 如果发现泵体有异物进入或堵塞，必须立即停机检修，清理泵体。
2. 如果发现泵体有漏水或泄漏现象，必须立即停机检修，更换密封装置。
3. 如果发现泵的轴承温度异常升高，必须立即停机检修，检查轴承润滑情况。
4. 如果发现泵的噪音和振动异常，必须立即停机检修，检查叶轮和轴承的磨损情况。
六、维护保养1. 定期检查泵的电机、轴承和密封装置，确保其正常运行。
2. 定期更换泵的密封装置，以确保其密封性能。
3. 定期清洗泵体和进出口管道，以防止堵塞和积垢。
4. 定期检查泵的电源接地情况，确保电气安全。
多级型屏蔽电泵安装使用维护说明书基本型（B型）逆循环型（N型）目次1 范围 (1)2 额定参数、规格及性能 (3)3使用要求 (3)4结构 (3)4.1 基本型(B型) (3)4.2逆向循环型(N型) (3)5 安装和运转 (7)5.1 安装前的准备 (7)5.2安装与配线 (7)5.3电气原理 (8)5.4 试运转 (8)5.5 运转 (9)6 维护与检查 (9)6.1 分解 (9)6.2 检查 (10)6.3 组装 (12)6.4 故障及其原因和排除方法 (13)7 轴承监测器指示说明 (16)8 接线图 (17)重要事项●使用前请详细阅读理解本说明书及危险注意事项避免误操作,以防止发生人身事故。
●本说明书请妥善保管、充分利用。
1 范围本说明书中详细介绍了多级型屏蔽电泵的使用要求、结构、安装及维护检查等内容。
2额定参数、规格及性能屏蔽电泵根据用户要求的规格生产的。
详细的额定参数及性能请参阅产品出厂时附带的试验报告。
4 结构4.1 基本型（B型）图1、图3是基本型的结构剖面图。
如图所示，电机与泵组成一体，其定子组件(20)的内表面和转子组件(19)外表面装有非磁性的耐腐蚀金属薄板制成的定子屏蔽套(22)和转子屏蔽套(21)。
另外在各自的侧面用耐腐蚀的金属厚板与它们焊接密封起来，与输送液体完全隔离开，使定子铁芯和转子铁芯不受浸蚀。
这时泵的液体循环路线如下：输送的液体一部分从泵前端盖（32）的小孔→前侧轴承（15A）与前侧轴套（17A）的间隙→定子屏蔽套(22)与转子屏蔽套(21)之间的气隙→后侧轴承(15B)与后侧轴套(17B)之间的间隙→后端盖（14）→循环液（34）→泵盖（05）。
此循环液对于轴承(15A)、(15B)的润滑冷却起着非常重要的作用。
循环液的流量是由安装在后端盖（14）上的活接接头（61B）的阻尼孔调节的。
基本型（B型）逆向循环型（N型）.3447A 58D 15D 46N 08C 74B56A17B 58C 18B 46G 02A58A46A46E39A57A66A 192122241658B 18A 08D 0148A 201457B46C56B15B41050648C36A 08A 66A 64A 46J 15C 5939B 46N4015A 66A 3217A 61B48B2746K 02B 17D 90146F 74A 90046M 08B 17C 46B46D 46F 46K图1 基本型15B56B46C57B142048A 0108D 18A 58B 162422211966A57A39A46E46A58A02A46G 18B 58C 17B 46K 46F 46D 46B3817C 08B 46M 90074A 46F 90117D 02B 46K 2748B17A 3266A 15A 4046N39B 5915C 46J 64A 66A 08A 36A 48C06054156A74B08C 46N 15D 58D 47A 图2逆向循环型另外，这种多级泵因其轴较长,因而在泵吸入侧的前端轴承座(900)内装轴承(15C)，在泵体(01)内部也装有轴承(15D)，兼做各背面组合叶轮间的密封。
