厂用高压配电装置带电试运签证
工程编号：DL/T5210.1- 表5.0.5-2
电动机安装施工说明及竣工验收规定 电动机安装的一般规定 ■本规定适用于异步电动机、同步电动机及直流电动机的安装。 ■电动机性能应符合电机周围工作环境的要求。 ■电动机基础，地脚螺栓孔、沟道、孔洞、预埋件及电缆管位置、尺寸和质 量，应符合设计和国家现行的建筑工程施工及验收规范的有关规定。 电动机的保管与起吊 ■电动机运达现场后，外观检查应符合下列要求： 一、电动机应完好，不应有损伤现象。 二、定子和转子分箱装运的电机，其铁芯、转子和轴颈应完整，无锈蚀现象。 三、电动机的附件、备件应齐全，无损伤。 ■电动机及其附件宜存放在清洁、干燥的仓库或厂房内；当条件不允许时，可 就地保管，但应有防火、防潮、防尘及防止小动物进入等措施保管期间，应按产品的要求定期盘动转子。 ■起吊电动机转子时，不应将吊绳绑在集电环、换向器或轴颈部分。 起吊定子和穿转子时，不得碰伤定子绕纽或铁芯。 电动机的检查和安装 ■电动机安装时，电动机的检查应符合下列要求： 一、盘动转子要灵活，不得有碰卡声。 二、润滑脂的情况正常，无变色、变质及变硬等现象。其性能应符合电机的工作条件。 三、可测量空气间隙的电机，其间隙的不均匀度应符合产品技术的规定。 当无规定时，各点空气间隙与平均空气间隙之差与平均空气间隙之比宜为±5％。 四、电动机的引出线鼻子焊接或压接应良好、编号齐全、裸露带电部分间隙应符合产品标准的规定。 五、绕线式电机应检查电刷的提升装置，提升装置应有“起动”、“运行”的标志，动作顺序应是先短路集电环，后提起电刷。 ■当电动机有下列情况之一时，应作抽芯检查： 一、出厂日期超过制造厂保证期限。 二、当制造厂无保证期限时，出厂日期不超过一年。 三、经外观检查或电气试验，质量可疑时。 四、开启式电机经端部检查可疑时。 五、试运转时有异常情况。 ■电动机轴转子检查，应符合下列要求： 一、电动机内部清洁无杂物。 二、电动机的铁芯、轴颈、集电环和换向器，应清洁、无伤痕和锈蚀现象； 通风孔无阻塞。
目录 DL／T 5161.1—2002 .......................................................................... - 7 - 1 总则...................................................................................................................................... - 10 - 2.0.2 发电工程质量检验评定范围.................................................................................................... - 12 - 表3.0.2 变电工程质量检验评定范围 ............................................................................................... - 37 - 表4.0.1 (分项工程名称)分项工程质量检验评定表......................................................................... - 42 - 表4.0.2 (分部工程名称)分部工程质量验收评定表......................................................................... - 43 - 表4.0.3 (单位工程名称)单位工程质量验收评定表......................................................................... - 44 - 表5.0.1 单位工程资料核查项目....................................................................................................... - 45 - 表5.0.2 (单位工程名称)单位工程设计变更及材料代用通知单登记表......................................... - 46 - 表5.0.3 (单位工程名称)单位工程设备、材料出厂试验报告及合格证登记表............................. - 47 - 表5.0.4—1 施工用量具、测量仪表登记表 ..................................................................................... - 48 - 表5.0.4-2 设备缺陷通知单.................................................................................................................. - 49 - 表5.0.4-3 设备缺陷处理报告单........................................................................................................ - 50 - 表5.0.5 工程质量验收签证、记录项目 ........................................................................................... - 51 - 表5.0.5-1 X X XkV配电装置带电试运签证 ................................................................................... - 53 - 表5.0.5-2 (配电装置名称) kV 段厂用高压配电装置带电试运签证......................................... - 54 - 表5.0.5-3 (配电装置名称) V 段厂用低压配电装置带电试运签证................................... - 55 - 表5.0.5—4 号机组柴油发电机机组自动投入试验签证 ................................................................. - 56 - 表5.0.5—5 号电除尘器振打及空负荷升压试验签证 ..................................................................... - 57 - 表6.0.1通信系统一次设备安装质量检验 .......................................................................................... - 58 - 表6.0.2 微波天线安装质量检验....................................................................................................... - 58 - 表6.0.3 微波馈线安装质量检验....................................................................................................... - 59 - 表6.0.4 载波机、光端、微波设备安装质量检验 ........................................................................... - 59 - 表6.0.5 程控交换机安装质量检验 ................................................................................................... - 60 - 表6.0.6 通信系统免维护(镉镍)蓄电池安装质量检验..................................................................... - 61 - 表6.0.7 通信蓄电池组充放电质量验收签证 ................................................................................... - 61 - 表6.0.8 通信站(系统)防雷接地施工质量检验 ............................................................................. - 62 - 表6.0.9 通信系统整体施工质量验收签证 ..................................................................................... - 63 - DL／T 5161.1—2002条文说明........................................................................................................... - 64 - DL／T 5161.2—2002 ..................................................................... - 67 -表1.0.1 六氟化硫封闭式组合电器基础及设备支架安装 ............................................................. - 70 - 表1.0.2 六氟化硫封闭式组合电器本体安装 ................................................................................. - 71 - 表2.0.1 支柱式六氟化硫断路器安装 ........................................................................................... - 72 - 表2.0.2 罐式六氟化硫断路器安装................................................................................................. - 74 - 表3.0.2真空断路器(接触器)安装检查与调整 ................................................................................ - 76 -
一、工程概况 XXXX热电厂六期工程2×300MW空冷供热机组乏汽余热利用工程共需进行电气专业低压电动机分部试运。 二、编制依据 1、《电力建设安全工作规程》（火力发电厂部分） 2、《电力建设安全健康与环境管理工作规定》 3、《中华人民共和国工程建设标准强制性条文—电力工程部分》 4、《电气装置安装工程质量检验及评定规程》（第7部分：旋转电机施工质量检验） 5、《电气装置安装工程质量检验及评定规程》（第8部分：盘、柜及二次回路接线施工质量检验） 6、《电力建设施工、验收及质量验评标准汇编》 三、作业前的条件和准备 1、技术准备 1）与该施工项目有关的施工图纸及相关技术资料齐全。 2）设计院设计人员已完成了对施工单位技术人员的图纸设计交底工作。 施工单位已组织并完成了与该施工项目有关的图纸、资料的图纸会审工作，对于图纸会审提出来的问题均已得到圆满解决。该施工项目所需设备和材料在计划内按期交付，并已报经有关部门检验，经检验合格。 3）施工区域内安全措施齐全，场地平整；建筑工程全部结束，现场清扫整理完毕；照明、通讯、消防装置齐全。 4）施工所用的工器具准备齐全，计量器具检验合格。 5）施工作业指导书已编制完毕，并报经施工监理、项目部主管领导、工程技术部、质量部、安监部等部门有关人员审批，并获得批准。 6）负责该施工项目的技术员已按照获得批准的施工作业指导书对班组施工人员进行了细致的安全、技术、质量交底，交底双方双签字完毕。 7）对所有施工人员均进行了三级安全教育，特种作业人员经培训合格持证上岗。 8）参与试运人员应熟悉相关设计图纸，了解开关性能、构造、操作规程及注意事项。 9）机务安装工作已经完成，可以交付电气使用并且有人配合电气工作，与该施工项目有关的工序交接手续，已严格按有关规定办理完毕。 10）电动机安装检查已完毕，并可靠接地，加热器、ＣＴ可以投入，并经验收合格；所
变压器验收及程序 （1）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。2）应了解设计选用的变压器性能、结构特点及相关技术参数等。 （2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。 （3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。2）预埋件、预留孔洞等均已清理并调整至符合设计要求。3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。当设备及设计有特殊要求时，应符合其他要求。 （4）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。2）应了解设计选用的变压器性能、结构特点及相关技术参数等。 （2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。 （3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。2）预埋件、预留孔洞等均已清理并调整至符合设计要求。3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。当设备及设计有特殊要求时，应符合其他要求。
电动机试运行方案 国际香料香精（浙江）有限公司生产项目电动机试运行方案
编制：审核：审定：批准：
XXXX 安装集团有限公司IFF（浙江）项目部
一、工程概况 香料生产项目分十三个单位工程。工程范围0.04KW～5.5KW电动 机有200多台，7.5KW～15KW电动机19 台，30KW～40.8KW电动 机4 台，55KW～60KW电动机5 台，215KW电动机2 台，分别布 置在主装置、成品罐区及包装、原料罐区、酸碱罐区、中间品罐区、 加氢、结晶.中试、冷冻.空压站.导热油站、循环水、消防水泵房等处。 二、编制依据 2.1 电气装置安装工程施工及验收规范(合订本)GB50254～50257－96. 2.2 电气装置安装工程电气设备交接试验标准GB50150. 2.3 电气装置安装工程盘、柜及二次回路接线及验收规范GB50171.
三、电动机运转前的检查 电动机的第一次起动，一般应不带机械负荷；待运行正常后，再 带机械负荷。电动机在第一次起动前应按下列项目进行检查，确认符合条件时，方得起动。 3.1 电动机本体及一、二次回路的安装工作均已完毕，绝缘试验合格； 3.2 开机前测量电动机的绝缘电阻值，不应比前次测定值有显著下降，在常温下，其绝缘电阻值：低压电动机不小于0.5 兆欧； 3.3 电动机引出线的连接正确，与电缆的连接应牢固； 3.4 电动机的基础牢固,全部螺丝已紧固,盘车电动机旋转灵活,机内 无碰撞现象;
3.5 电动机外壳接地明显,可靠； 3.6 如电动机具有通风系统、冷却水系统与润滑油系统时，应运转正常，无漏风、漏水、漏油及堵塞现象。轴承润滑脂符合要求；3.7 电动机靠背轮螺丝拆开，开机前再次确认靠背轮螺丝已拆开； 3.8 电动机周围应清洁，走道及出口畅通；孔洞应堵住，沟道盖板应齐全； 3.9 二次回路空操作，动作正确、可靠，特别是机旁的控制按扭， 必需确保能断开断路器或接触器，检查热继电器定值及熔断器 的选用，符合要求； 3.10 低压电动机的空操作应将电动机的电缆拆除，空操作后予以恢复。 3.11 开机前，应对电动机进行盘车。
引风机试运签证 工程名称锅炉辅机机械安装 设备名称1#引风机设备主要规格\型号Y6-39No26D 设备数量 1 制造厂家湖北省风机厂有限公司试运负责人周秀龙 试运时间2015.11.03 试运值班人张欣、田鹏伟等 试运过程： 引风机 运行时间 驱动端非驱动端 振动（单位：mm） 温度℃ 振动（单位：mm） 温度℃水平垂直水平垂直 2015.11.03/09:15 0.006 0.007 6 0.008 0.005 7 2015.11.03/10:15 0.008 0.005 16.8 0.009 0.005 18.7 2015.11.03/11:150.009 0.005 19.8 0.007 0.008 23.5 2015.11.03/12:150.008 0.005 20 0.007 0.007 24 2015.11.03/13:150.007 0.004 20 0.007 0.005 25 2015.11.03/14:150.008 0.008 21 0.007 0.005 25 2015.11.03/15:150.008 0.008 22 0.009 0.006 25.9 2015.11.03/16:150.005 0.004 21 0.007 0.006 24 引风机电机 运行时间 非驱动端驱动端 振动（单位：mm） 温度℃ 振动（单位：mm） 温度℃水平垂直水平垂直 2015.11.03/09:15 0.005 0.004 26 0.007 0．004 20 2015.11.03/10:15 0.005 0.005 32.6 0.007 0.005 25 2015.11.03/11:150.004 0.003 37.6 0.005 0.005 28 2015.11.03/12:150.005 0.004 40 0.007 0.005 28 2015.11.03/13:150.005 0.004 42 0.005 0.004 31 2015.11.03/14:150.006 0.004 40 0.004 0.004 31 2015.11.03/15:150.007 0.006 37.8 0.003 0.004 34 2015.11.03/16:150.003 0.003 36 0.005 0.004 29 试运过程中无漏油、漏水、漏风等现象，冷却水畅通，调节挡板操作灵活。设备试运8小时后停机，风机惰走大于3min。 检查结果： 验收单位验收意见验收签字 施工单位年月日监理单位年月日
电力变压器调试及验收标准 一、变压器调试 （一）变压器送电调试运行前的检查 检查各种交接试验单据是否齐全，变压器一、二次引线相位、相色正确，接地线等压接触良好。变压器应清理擦拭干净，顶盖上无遗留杂物，本体及附体无缺损，且不掺油。 通风设施安装完毕，工作正常，事故排油设施完好，消防设施齐全。 油浸变压器的油系统油门应拉开，油门指示正确，油位正常。 油浸变压器的电压切换位置处于正常电压档位。保护装置整定值符合规定要求，操作及联动试验正常。 （二）变压器送电调试运行 1.变压器空载投入冲击试验。变压器第一次投入时，可全压冲击合闸，冲击合闸时一般可由高压侧投入。变压器第一次受电后，持续时间应不少于10min，无异常情况。 2.变压器空载运行检查方法主要是听声音。正常时发出嗡嗡声，而异常时有以下几种情况发生：声音比较大而均匀时，可能是外加电压比较高;声音比较大而嘈杂时，可能是芯部有松动;有吱吱的放电声音，可能是芯部和套管表面有闪络;有爆裂声响，可能是芯部击穿现象。 3.变压器调试运行。经过空载冲击试验后，可在空载运行24～28h，如确认无异常便可带半负荷进行运行。经过变压器半负荷通电调试运行符合安全运行规定后，再进行满负荷调试运行。变压器满负荷调试运行48h，再次检查变压器温升、油位、渗油、冷却器运行。经过满负荷试验合格后，即可办理移交手续，方可投入运行。 二、变压器验收 验收方案：变压器开始带电起，24h 后无异常情况，应办理验收手续;验收时应移交下列资料和文件：变更设计证明;产品说明书、试验报告单、合格证及安装图纸等技术文件;安装检查及调整记录。电力变压器及其附件的试验调整和器身检查结果，必须符合施工规范
电动机空载试运转注意事项 通过空载试验这一过程，了解电机在运行过程中，应掌握的方法，所需使用的工具及注意事项。空载试验的目的也是，检查电动机接线是否正确，装配运转是否正常，有无异常噪音和振动，定子、转子是否相擦，铁芯是否过热，轴承温升是否正常，空载电流和损耗是否在正常波动范围内。 电机空载试验前的检查及步骤 1)检查各部分的零件是否齐全，位置是否正确，前、后端盖是否到位，紧固螺栓是否旋紧。 2)电机( 引出线) 接线是否正确，接线是否接触良好、可靠，电机（重绕）各参数是 否在正常范围内。 3)将电机放置于试验台上右侧中央，应平稳。 4)转动轴伸，观擦转子转动是否灵活，有无摩擦现象，轴承有无杂音。 5)正确将三相交流电源线，引入电机接线盒内对应的接线柱上。检查接线，应正确、牢固， 防止对地和相间短路。 6)用验电笔，在试验台面板上电源测试点，测验三相电源有无。测验时，电笔应握于电笔 后端，注意：防止对地短路。 7)用万用表测试三相电源是否平衡，电压值是否正常。测试时注意：万用表档位及测试对 象要正确，两表笔握法，测试姿势等应正确，防止对地及相间短路。 8)合上试验台面板上的空气断路器。并旋转电机正、反转转换开关，置于正转位置。 9)左手将试验台平面板上的调压器旋扭，顺时针缓慢旋转，逐渐升压至3 0 0 V ，升压过 程中，应同时观察电机电压表、轴伸、电机接线盒等，注意：电机如有冒烟、异响、短路等，应立即关断电源。 10)正确选择好钳型电流表档位，将钳型电流表，钳入试验台面板上的电流测试点，测试电 流。如果测得电流值大于电流表表面数值，应立即退出钳型表。防止电流过大烧坏表。 11)右手平握转速表，将测试头置于离轴伸侧面5 c m处，红光对准轴中部，测试电机转速。 12)用木柄螺丝刀听电机异常声音。手握木柄，而手握柄时手应留有一涡，置于耳处，螺丝 刀口置于电机顶部、轴承盖等处，听电机内部、轴承等有无异响。旋转设备，注意安全。 13)电动机要对应接入三相正相序电源，因此，接电机电源前应测三相电源相序。也就是将 三相电源线与相序表相连，用相序表线头上标明的A 、B 、C三相，来对应比效电源相序。 14)在各测试过程中，应正确读取，正确报告所测数据。填表人填表时，应复诉一遍所测数 据，并正确认真填写表格。 15)测试完毕关断电源，应为送电的反顺序。调压器应快速旋转到零位。 16)测试时使用的是3 8 0 V电源，操作时应认真仔细，不得掉以轻心，应注意安全，防止 触电事故。 17)电机运转后为旋转设备，应采取安全防范措施，注意防止围巾、手套、衣服、头发等被 缠绕，造成事故。 18)如果出现危险情况，应立即切断电源。 19)指导老师没有在现场时，严禁合闸操作。
电气专业内定节点检查项目标准： 大型油浸变压器受电前应检查的项目 主变、高厂变、启动变、高备变 1技术资料检查： 1.1变压器本体及附件安装设计图纸及图纸会审记录应齐全。 1.2变压器本体及附件安装作业指导书应齐全。 1.3变压器本体及附件安装记录（包括安装、器身检查、干燥、真空注油工作记录、油泵和冷却风扇的试运记录等）、调整试验等技术记录及验评签证应齐全。 1.4隐蔽工程项目验收签证应齐全。 1.5设计变更通知单及执行情况记录应齐全。 1.6各电气元件、表计及变压器相关电气试验报告应齐全。 1.7变压器绝缘油质色谱分析和试验报告应齐全。 1.8设备制造厂提供的安装图纸资料、检验报告、质保文件、产品说明书、试验方法、试验报告、产品合格证件等技术文件应齐全。1.9根据合同提供的备品备件清单。 1.10变压器运输情况跟踪记录。 1.11变压器制造质量监造报告。 1.12施工质量问题及处理记录应齐全（包括设备缺陷修复的记录）。 1.13变压器带电后的运行、巡查、检修等管理办法已编制完毕。 2. 建筑专业应检查的项目 2.1变压器基础、轨道或预埋件、设备及出线架构、渗油池、鹅卵石铺设、排水、隔爆墙等建筑项目完成，并验收合格。 2.2 变压器渗油池至事故储油池的管道畅通，并作完通水试验。渗油池池壁孔洞封堵完毕。 2.3 变压器周边照明施工完毕。 2.4 变压器水喷雾消防水管，特殊消防感温电缆敷设全部施工完毕。
2.5变压器周边围栏、地坪等施工完毕。 2.6 变压器周边电缆沟、电缆隧道施工完毕，盖板完整齐全。电缆沟道内无杂物、积水，排水符合设计要求。 2.7 施工现场杂物清除，卫生清洁。 3. 安装专业应检查的项目 3.1 核对变压器规格、型号是否符合设计要求。 3.2 变压器的油质合格。 3.3 在器身检查中，监督检查施工人员是否已检查下列主要项目：3.3.1 铁芯外观无变形，铁芯无多点接地，在拆开外引铁芯接地线后，铁芯对地绝缘应良好。铁轭螺杆与铁芯、铁轭与夹件、螺杆与夹件间绝缘良好，铁芯屏蔽绝缘及压钉绝缘良好，铁芯拉板及铁轭拉带应紧固，绝缘良好。对采用钢带绑扎的铁轭，钢带对铁轭的绝缘应良好，绝缘垫完好； 3.3.2 绕组绝缘完整，无损伤，包扎良好，绕组装配、绝缘垫块无位移松动，压钉紧固，防松螺母锁紧； 3.3.3 引出线裸露部分焊接良好，无毛剌，绝缘包扎牢固，无破损拧弯，绝缘距离符合要求、固定可靠。若入内检查，尚应检查引出线与套管的连接可靠，接线正确，围屏上线卷引出处的封闭应良好，绝缘屏障完好，固定可靠； 3.3.4分接开关或有载调压切换开关接触良好，引线连接正确牢固，转轴与油箱结合面不渗油； 3.3.5有载调压切换开关应密封良好； 3.3.6油循环管路与下轭接口部位的密封情况良好； 3.3.7油路畅通、油泵油流方向正确； 3.3.8器身清洁，各部位无油垢，水滴、金属、木屑杂物等； 3.3.9各项电气试验合格； 3.3.10器身检查时，油箱底部应进行一次全面、彻底的清理； 3.3.11控制器身暴露空气中的时间，应符合要求； 3.3.12检测用的工器具及仪器、仪表合格。
目录 一编制说明 (1) 二编制目的 (1) 三编制依据 (1) 三工程量概况 (1) 四试车流程 (2) 五电动机试运行步骤 (2) 六电动机试运行施工组织 (8) 七主要施工机具材料及人员配置 (8) 八工程质量保证措施 (9) 九HSE风险及措施 (10) 附表1电机功能参数表 (16) 附表2 低压送配电系统试验记录表 (16) 附表3 电动机试车记录表 (16) 附表4 交流电动机安装检验与空载运行记录表 (16)
一编制说明 1.1 本方案仅用于XXXXX项目各装置区内380V低压交流电动机的空载试运行。 1.2 电动机单试期间需将试车负荷、试车时间及所需电量于每周三下班前书面报于业主确认。 1.3对于现场100KW以上电动机及高压电动机试运行前，需征得业主书面同意后，方可进行电动机试运行工作。 二编制目的 通过电动机空载试运行进一步检验电动机的性能和安装状况是否符合相关标准和技术文件的要求。 三编制依据 电动机的空载试运行应符合下述标准、规范及技术文件中的相关要求： 2.1工程承包合同或协议 2.2 设计图纸及其他设计文件 2.3 电动机厂家的技术资料 2.4 《电气装置安装工程旋转电机施工及验收规范》GB50170-2006 2.5《电气装置安装工程电气设备交接试验标准》GB50150-2006 2.7《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-2014； 2.8 《危险源与环境因素辨识评价管理规定》华能集团华亭煤业有限公司 三工程量概况 本项目工程电机可分为两大部分，现分类统计如下：
注： 具体电机参数见附表1 四试车流程 五电动机试运行步骤 5.1试运行前准备工作 5.1.1 变电所内高、低压系统及变压器试运行已结束，并符合要求。 5.1.2 高压馈线线路及电动机本体调试完毕，且实验记录完整。400V低压馈线线路检查完毕，保护动作值整定准确，仪表指示正确，系统模拟动作完毕，并做好记录（详见附表2）。

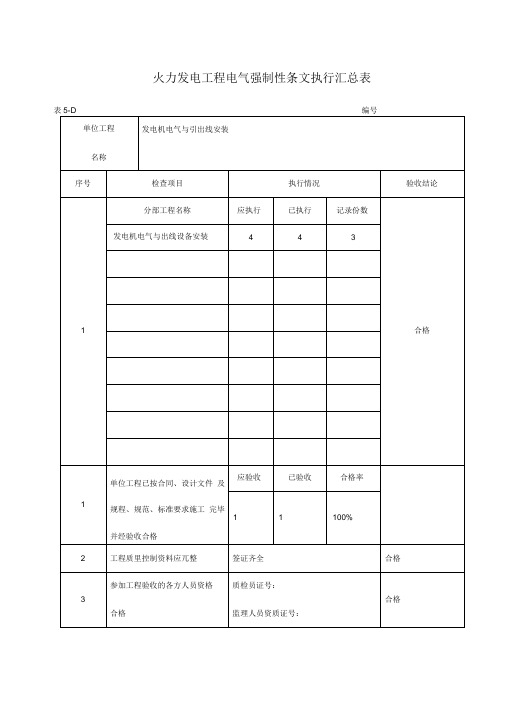

山东电力建设第二工程公司 工程质量验评项目划分表 工程编号 工程项目名称质量验评及签证表编号性质质监机构验评范围管理点 单位工程分部 工程 分项 工程 施工单位监理 单位 建设 单位 W H S 班组工程处质检部 1 发电机电气与引出线安装DL/T5161.1- 表4.0.3 √√√√ 1 发电机电气与出线设备安装DL/T5161.1- 表4.0. 2 √√√√ 1 发电机本体检查DL/T5161.7- 表1.0.1 主要√√√√√√ 2 发电机附件安装DL/T5161.7-表1.0.2 主要√√√√ 3 励磁设备检查安装DL/T5161.7- 表2.1.2 DL/T5161.3- 表1.0.1 √√√√ 4 互感器检查安装DL/T5161.3- 表3.0.1 √√ 5 箱、柜 (盘) 安装DL/T5161.8- 表1.0.2 、2.0.1、4.0.2、6.0.2 √√ 7 交(直)流励磁母线安装DL/T5161.4-表3.0.2 主要√√√√ 2 发电机引出线安装DL/T5161.1-表4.0.2 √√√√ 1 铁构架制作安装DL/T5161.4-表1.0.2 DL/T5161.4-表1.0.3 √√ 2 封闭母线安装DL/T5161.4-表5.0.2 主要√√√√√ 3 电压互感器、避雷器安装DL/T5161.3-表3.0.1 DL/T5161.2-表6.0.2 √√√√
10 发电机启动试运DL/T5161.7-表3.0.7 主要√√√√√2 主变压器系统设备安装DL/T5161.1-表4.0.3 √√√√ 山东电力建设第二工程公司 工程质量验评项目划分表 工程编号 工程项目名称质量验评及签证表编号性质质监机构验评范围管理点 单位工程分部 工程 分项 工程 施工单位监理 单位 建设 单位 W H S 班组工程处质检部 1 主变压器安装DL/T5161.1-表4.0. 2 √√√√ 1 主变压器本体安装DL/T5161.3-表1.0.3-1 √√√√√ 2 主变压器检查DL/T5161.3-表1.0.3-2 主要√√√√√√ 3 主变压器附件安装DL/T5161.3-表1.0.3-3 √√√√ 4 主变压器注油及密封试验DL/T5161.3-表1.0.3-4 主要√√√√√ 5 主变压器整体检查DL/T5161.3-表1.0.3-5 主要√√√√√ 2 主变压器系统附属设备安装DL/T5161.1-表4.0.2 √√√√ 1 中性点隔离开关安装DL/T5161.2-表5.0.1 √√√√ 2 避雷器安装DL/T5161.2-表6.0.2 √√√√ 3 控制柜及端子箱检查安装DL/T5161.8-表4.0.2 √√
10KV 高压配电装置带电试运记录 电源开关型式真空断路 器 电源开关额定电流1600A 盘柜数量11面 制造厂家上海基力出厂编号1208300037 出厂日期2012 /6 带电前设备及系统检查 检查项目检查结果检查项目检查结果 盘前后标识齐全盘柜内部清洁清洁 整列盘两点接地位置正确盘柜内设备接地已接地 盘内电缆牌齐全二次回路接线标志清晰 二次回路绝缘值100MΩ测量仪表使用有效期在有效期内 盘柜内照明装置齐全开关推拉及机械闭锁正常 一次设备电气试验合格保护整定已整定 操作及传动试验合格开关分、合闸指示正常 电源相位正确测量仪表指示正常 盘内所有孔洞封堵已封堵室内消防设施齐全 带电后运行状态检查 检查项目检查结果检查项目检查结果 设备是否有异常音响无保护投入率100% 表计及信号指示正常保护动作情况动作正常 带电试运结论： (本 10 kV 配电装置于 2012 年 12 月16 日8 时～ 2012 年 12 月19 日 8 时, 带电试运行 72 h，设备及控制、保护、信号等系统工作正常) 质检机构验收意见签名 工地合格年月日质检部合格年月日监理合格年月日建设单位合格年月日
10KV I段厂用电装置带电试运记录 电源开关型式真空式断路器 电源开关 额定电流 1250 A 盘柜数量11面 制造厂家上海基力出厂编号1208300017 出厂日期2012/6 带电前设备及系统检查 检查项目检查结果检查项目检查结果 盘前后标识齐全盘柜内清洁清洁 整列盘两点接地位置正确盘内设备接地已接地 盘内电缆牌齐全二次回路接线标志清晰 二次回路绝缘值100MΩ测量仪表使用有效期在有效期内 盘柜内照明装置齐全开关推拉及机械闭锁正常 一次设备电气试验合格保护整定已整定 操作及传动试验合格开关分、合闸指示正常 电源相位正确测量仪表指示正常 盘内所有孔洞封堵已封堵室内消防设施齐全 带电后运行状态检查 检查项目检查结果检查项目检查结果 设备是否有异常音响无保护投入率100% 表计及信号指示正常保护动作情况动作正常带电试运结论： (本 10 K V I 段厂用配电装置于 2012 年 12 月 16 日 9 时～2012年 12月 19 日 9 时, 带电试运行 72 h，设备及控制、保护、信号等系统工作正常) 质检机构验收意见签名 工地合格年月日质检部合格年月日监理合格年月日建设单位合格年月日
DL/T5417-2009 7 电气工程 7.1 一般规定 7.1.1 分项工程项目施工完毕，应经班组自检合格后，方可按本标准中的要求，逐级进行质量检验、评定、验收、签字。 7.1.2 分项工程施工质量检验，只设“合格”级别，并且必须合格。 7.1.3 分项工程检验项目的检验结果，全部达到质量标准，该分项工程应评为“合格”，如果因设备原因，无法调整或修理，此分项工程可不参加验收评定。 7.1.4 分项工程施工质量检验，有下列情况之一者，不应进行验收、评定： 1 检验项目检验结果，没有全部达到质量标准。 2 设计及制造厂对质量标准有数据要求，而检验结果栏中没有填写实测数据。 3 质检人员签字不齐全。 7.1.5 各级质检人员，对分项工程质量检查、验收及评定，应采用实测实量量化数据的方法，验平表应按档案管理规定整理归档，移交建设单位。 7.1.6 分部工程质量只设“合格”，且应符合如下规定： 1 分部工程验收、评定，应按7.3.2规定，认真填写分部工程质量验收评定表，进行质量评定，并应签名验收。 2 所有分部工程质量检验评定，应全部合格。 3 设备、系统带电或试运分部工程中的检查项目检查结果应符合规定，带电或试运应正常。 4 各级质检人员对带电或试运结果所做的结论应确切，并签名验收。 7.1.7 单位工程质量设“合格”及“优良”两个等级，其检验及评定，应按表7.3.1单位工程质量验收评定表的内容进行。 1 单位工程质量验收具备下列条件，应评为“合格”。 1）所属分部工程项目，质量验收及评定应全部合格。 2）所属设备及其系统带电或试运应试运正常，并已经签字验收。 3）对本单位工程资料核查结果，执行表7.3.4规定，应资料、签字齐全。 2 单位工程质量验收，具备如下条件，应评为“优良”。 1）所属分部工程项目，质量检验及评定应全部合格。 2）脱硫工程电气配电装置受电应一次成功。 3）所属设备、系统带电或试运应正常，并已签字验收。 4）按照本标准执行表7.3.4规定，应对本单位工程资料进行核查，核查结果应资料齐全、数据准确、签字齐全、可查性强。 5）未因施工的原因，造成设备严重损坏。 6）未发生过因接地或短路，造成设备严重损坏事故。 7）电动机空载过程中，未发生过电动机烧毁事故。 8）未因电气的原因造成设备严重损坏。 9）在分部试运过程中，未应电气原因造成设备严重损坏。 7.2 电气工程质量验收及评定范围 7.2.1 本节使用于电气工程安装质量验收及评定，质量验收及评定范围主要包含工程编号、质量检验项
送配电装置系统 一、施工工序及操作方法 1、施工工序： 基础制作→基础安装→基础接地→干式变压器安装→配电柜安装→二次回路检查及接线→调试 2、干式变压器及盘柜基础制作： 根据盘柜实际尺寸领取16#槽钢，将基础合理分段以便于制作和安装；量好尺寸，考虑盘间接缝并下料，用磨光机将边角打磨光滑，无毛刺，在平台制作基础时，将周边及横档按照盘柜实际尺寸摆放好，先点焊，调整达到下列标准：不直度应小于1mm/m，小于2mm/全长，水平度应小于1mm/m、小于2mm/全长；对角线一致，横档不得高于周边。然后再进行满焊固定，用磨光机将基础平面焊点打磨光。注意基础分段制作完毕后要做好记号，以避免安装时搞混。 3、干式变压器及盘柜基础底座安装： 将配电室清理，凿出土建预留的埋件，将各段基础按图纸摆放好，核对标高，并找出最高点，以此点为准，安装基础，用电焊将基础固定在预埋铁的同时，用水准仪监测。 4、干式变压器安装 4.1设备检查 ①铭牌及接线图标志齐全清晰，附件规格、型号及数量与设备装箱单相符，绝缘子外观光滑，无裂纹。 ②铁芯外观无碰伤变形，铁芯紧固件紧固、无松动，打开夹件与铁芯接地片测其绝缘应良好，铁芯应一点接地。 ③绕组接线牢固正确，表面无放电痕迹及裂纹，绝缘电阻良好。 ④引出线绝缘层无损伤，相间及对地距离大于100毫米，引线支架固定牢固。 4.2本体就位： 根据图纸设计位置将干变运至配电室内放在相应基础槽钢上，并核对干变安装尺寸，进出线方向。 4.3本体附件安装 ①温控装置动作可靠，指示正确。
②风机系统牢固，送电试转，转向应正确。 ③相色标志齐全、正确。 4.4接地 ①外壳和本体与槽钢基础可靠焊接。 ②温控器、风机和开启门用软导线可靠接地，且导通良好。 5、盘柜基础制作： 根据盘柜实际尺寸下料，用磨光机将边角打磨光滑，先点焊，调整达到下列标准：不直度应小于1mm/m，小于2mm/全长，水平度应小于1mm/m、小于2mm/全长；对角线一致，横档不得高于周边。然后再进行满焊固定，用磨光机将基础平面焊点打磨光。 6、盘柜基础底座安装： 将配电室清理，凿出土建预留的埋件，将各段基础按图纸摆放好，核对标高，并找出最高点，以此点为准，安装基础，用电焊将基础固定在预埋铁的同时，用水准仪监测。 7、基础接地： 用镀锌扁钢将基础与基础连起来，并且与室外的主接地网相连，基础至少要有两个可靠的接地点，扁钢横放，搭接长度不小于2倍扁钢宽度，至少要有三面烧焊，焊接可靠，焊缝饱满，焊接好后进行防腐。 8、柜体的运输： 8.1项目技术人员和施工负责人员到设备库领用设备，核对图纸无误后，打开包装检查柜体外观是否损坏或变形，并作好记录，然后重新包装标识。 8.2起重工准备柜子运输过程中需用的吊车、铲车、手动液压车、运输车等，并负责设备装车，根据厂家技术要求采用合理的吊装及运输方式，柜体吊装运输过程中不得损坏柜内外设备及盘面油漆，吊装过程中，严禁剧烈震动及柜体倾覆，以免伤害设备及工作人员，封车及吊装时，吊带或钢丝绳与柜体接触部位应加垫板，防止损坏油漆面，将设备运到现场后，再用吊车吊到手动液压叉车运输到配电室相应的位置。整个吊装运输过程中，由起重工统一指挥。 9、配电柜安装： 9.1将柜体、拖动小车分别运至配电室，运输时要根据图号所示按照顺序将盘柜运到位；
电动机单机试运行 方案
目录 一编制说明 (1) 二编制目的 (1) 三编制依据 (1) 三工程量概况 (2) 四试车流程 (2) 五电动机试运行步骤 (3) 六电动机试运行施工组织 (12) 七主要施工机具材料及人员配置 (12) 八工程质量保证措施 (13) 九 HSE风险及措施 (16) 附表1 电机功能参数表 (24) 附表2 低压送配电系统试验记录表 (24) 附表3 电动机试车记录表 (24) 附表4 交流电动机安装检验与空载运行记录表 (24)
一编制说明 1.1 本方案仅用于XXXXX项目各装置区内380V低压交流电动机的空载试运行。 1.2 电动机单试期间需将试车负荷、试车时间及所需电量于每周三下班前书面报于业主确认。 1.3对于现场100KW以上电动机及高压电动机试运行前，需征得业主书面同意后，方可进行电动机试运行工作。 二编制目的 经过电动机空载试运行进一步检验电动机的性能和安装状况是否符合相关标准和技术文件的要求。 三编制依据 电动机的空载试运行应符合下述标准、规范及技术文件中的相关要求： 2.1工程承包合同或协议 2.2 设计图纸及其它设计文件 2.3 电动机厂家的技术资料 2.4 《电气装置安装工程旋转电机施工及验收规范》GB50170- 2.5《电气装置安装工程电气设备交接试验标准》GB50150-
2.7《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257- ； 2.8 《危险源与环境因素辨识评价管理规定》华能集团华亭煤业有限公司 三工程量概况 本项目工程电机可分为两大部分，现分类统计如下： 注： 具体电机参数见附表1 四试车流程
1#机组高低压电动机空载试运 作业指导书 文件编码：TEPC-A05-DQ020 编制人：高智 日期：2014.05.20 版次：A版
目录 1.工程概况及工程量 (2) 1.1工程（系统或设备）概况 (1) 1.2工程量和工期 (2) 2.编制依据 (1) 3.作业前的条件和准备 (1) 3.1技术准备 (1) 3.2作业人员配置、资格 (2) 3.3作业工机具及仪器仪表 (3) 3.4材料及设备 (4) 3.5安全器具 (4) 3.6工序交接 (4) 3.7其它 (4) 4.作业程序、方法 (4) 4.1施工方案 (4) 4.2施工工艺流程 (5) 4.3施工方法及要求 (5) 5.质量控制点的设置和质量通病预防 (6) 5.1质量目标 (6) 5.2质量控制及质量预防通病 (11) 5.3作业过程中控制点的设置 (12) 5.4质量标准及要求 (7) 5.5强制性条文 (7) 6.作业的安全要求和环境条件 (8) 6.1作业的安全危害因素辨识和控制 (8) 6.2环境条件 (9) 6.3作业的安全要求及措施 (9) 6.4 消防管理 (9) 6.5绿色施工...................................................错误!未定义书签。 6.6作业指导书应急处理预案 (11) 7.附录 (1)
1.1工程（系统或设备）概况 本工程为重庆神华万州电厂新建工程，一期建设2×1050MW级燃煤机组，其中A标段内#1机组全厂高低压电动机检查由中国能源建设集团天津电力建设公司电气公司负责施工。施工过程中以设计院设计及厂家图纸作为施工依据，以施工方案作为施工指导。 高低压电动机检查工程范围主要包括：主厂房、锅炉区域、制氢站、燃油泵房、天然气增压站、综合水泵房、循环水泵房等。 1.2工程量和工期 1.2.1工程量 序号分项工程名称数量单位备注 1 10kV高压工作段26 台高压电机 2 380V汽机工作PC段52 台低压电机 3 380V锅炉工作PC段26 台低压电机 4 380V公用PC段 4 台低压电机 5 380V保安PC段 4 台低压电机 6 直流盘 5 台直流电机 7 各附属车间17 台低压电机 1.2.2施工工期 该工程项目随设备到货、机务安装到位、电机检查及接线施工进度而进行。 2.编制依据 2.1《电力建设安全工作规程第1部分火力发电厂》DL 5009.1-2002版 2.2《电气装置安装工程质量检验及评定规程》DL/T 5161.1～17-2002 2.3 西南电力设计院图纸，厂家资料 2.4 火力发电厂职业卫生设计规程 DL5454-2012 2.5 火力发电厂职业安全设计规程 DL5053-2012 2.6 火力发电厂环境保护设计规定 DLGJ102-91 2.7 工程建设标准强制性条文（电力工程部分） 2011版 2.8电气装置安装工程旋转电机施工及验收规范 GB 50169-2006
