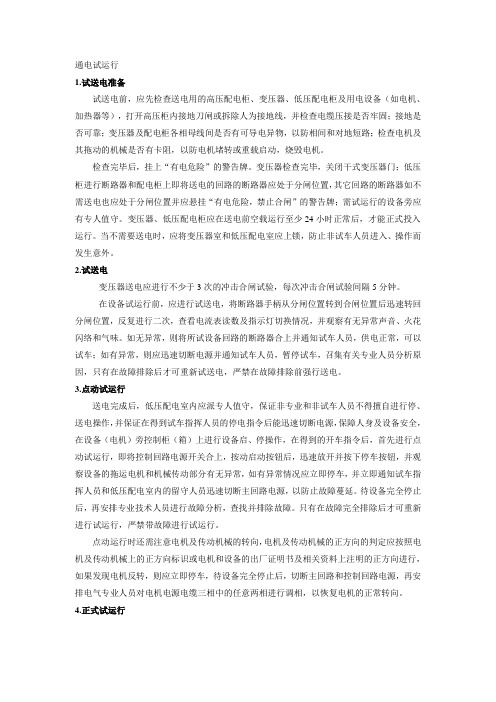

郝集电厂2×360MW机组烟气脱硫工程电气安装低压配电装置带电试运行分项工程质量验收评定表
YF-ED-J9012 可按资料类型定义编号 高低压配电装置工作安全 程序实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
高低压配电装置工作安全程序实 用版 提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 为保障高低压操作员及维修员于设备维修 时的安全，负责工程师需参阅以下高低压维修 程序，以减低操作员及维修员因误会或疏忽所 产生的工业意外，并保障大厦设备的可靠及安 全。一、变配电值班人员 变配电值班人员必须严格遵守《员工手 册》和各项规章制度。 二、值班人员 值班人员必须持有合格技术证件，熟练掌 握本物业供电运行方式，线路向及设备技术性
能，并且具实际处理事故能力，方可上岗工作。 三、配电装置进行前的检查 配电装置运行前要进行下列检查： 1.所有瓷瓶清洁无裂纹，门窗防鼠设施是否完好。 2.屏面电表指示及各种装置显示正常。 3.母线清洁无杂物，接触良好，测定母线绝缘电阻正常，每千伏不低于一兆欧。 4.互感器的母线、二次线路及接地线应联接牢固、完好不松动，一次测应绝缘合格，二次测应接地良好。 5.避雷器的瓷套管应清洁无裂纹，接线及接地线接良好。 6.电力电容器的外壳应无膨胀漏油，绝缘
目录 DL／T 5161.1—2002 .......................................................................... - 7 - 1 总则...................................................................................................................................... - 10 - 2.0.2 发电工程质量检验评定范围.................................................................................................... - 12 - 表3.0.2 变电工程质量检验评定范围 ............................................................................................... - 37 - 表4.0.1 (分项工程名称)分项工程质量检验评定表......................................................................... - 42 - 表4.0.2 (分部工程名称)分部工程质量验收评定表......................................................................... - 43 - 表4.0.3 (单位工程名称)单位工程质量验收评定表......................................................................... - 44 - 表5.0.1 单位工程资料核查项目....................................................................................................... - 45 - 表5.0.2 (单位工程名称)单位工程设计变更及材料代用通知单登记表......................................... - 46 - 表5.0.3 (单位工程名称)单位工程设备、材料出厂试验报告及合格证登记表............................. - 47 - 表5.0.4—1 施工用量具、测量仪表登记表 ..................................................................................... - 48 - 表5.0.4-2 设备缺陷通知单.................................................................................................................. - 49 - 表5.0.4-3 设备缺陷处理报告单........................................................................................................ - 50 - 表5.0.5 工程质量验收签证、记录项目 ........................................................................................... - 51 - 表5.0.5-1 X X XkV配电装置带电试运签证 ................................................................................... - 53 - 表5.0.5-2 (配电装置名称) kV 段厂用高压配电装置带电试运签证......................................... - 54 - 表5.0.5-3 (配电装置名称) V 段厂用低压配电装置带电试运签证................................... - 55 - 表5.0.5—4 号机组柴油发电机机组自动投入试验签证 ................................................................. - 56 - 表5.0.5—5 号电除尘器振打及空负荷升压试验签证 ..................................................................... - 57 - 表6.0.1通信系统一次设备安装质量检验 .......................................................................................... - 58 - 表6.0.2 微波天线安装质量检验....................................................................................................... - 58 - 表6.0.3 微波馈线安装质量检验....................................................................................................... - 59 - 表6.0.4 载波机、光端、微波设备安装质量检验 ........................................................................... - 59 - 表6.0.5 程控交换机安装质量检验 ................................................................................................... - 60 - 表6.0.6 通信系统免维护(镉镍)蓄电池安装质量检验..................................................................... - 61 - 表6.0.7 通信蓄电池组充放电质量验收签证 ................................................................................... - 61 - 表6.0.8 通信站(系统)防雷接地施工质量检验 ............................................................................. - 62 - 表6.0.9 通信系统整体施工质量验收签证 ..................................................................................... - 63 - DL／T 5161.1—2002条文说明........................................................................................................... - 64 - DL／T 5161.2—2002 ..................................................................... - 67 -表1.0.1 六氟化硫封闭式组合电器基础及设备支架安装 ............................................................. - 70 - 表1.0.2 六氟化硫封闭式组合电器本体安装 ................................................................................. - 71 - 表2.0.1 支柱式六氟化硫断路器安装 ........................................................................................... - 72 - 表2.0.2 罐式六氟化硫断路器安装................................................................................................. - 74 - 表3.0.2真空断路器(接触器)安装检查与调整 ................................................................................ - 76 -
变压器专业考试卷 一、单选题： 1、变压器相序的排列规则是（）。 A、面向低压侧，从左至右依次为A、 B、C B、面向中性点，从左至右依次为A、B、C C、面向高压侧，从左至右依次为A、B、C D、向高压侧，从左至右依次为C、B、A。 2、继电器的接点的常态是指继电器在（）时接点的通或断的状态。 A、励磁 B、正常工作 C、继电器绝缘正常 D、不励磁 3、变压器的一、二次绕组均接成星形，绕线方向相同，首端为同极性端，接线组标号为Y，yn0，若一次侧取首端，二次侧取尾端为同极性端，则其接线组标号为（）。 A、Y，yn0 B、Y，yn6 C、Y，yn8 D、Y，yn12。 4、有载调压装置在调压过程中，切换触头与选择触头的关系是（）。 A、前者比后者先动 B、前者比后者后动 C、同时动 D、二者均不动 5、绕组中的感应电动势大小与绕组中的( )。 A、磁通的大小成正比 B、磁通的大小成反比 C、磁通的大小无关，而与磁通的变化率成正比 D、磁通的变化率成反比。
6、电源频率增加一倍，变压器绕组的感应电动势( )(电源电压不变为前提)。 A、增加一倍 B、不变 C、是原来的1／2 D、略有增加。 7、在有载分接开关中，过渡电阻的作用是( )。 A、限制分头间的过电压 B、熄弧 C、限制切换过程中的循环电流 D、限制切换过程中的负载电流。 8、三相电力变压器一次接成星形，二次接成星形的三相四线制，其相位关系为时钟序数12，其联接组标号为( )。 A、Y，yn0 B、Y，dn11 C、D，yn0 D、D，yn11。 9、兆欧表有3个接线柱，其标号为G、L、E，使用该表测试某线路绝缘时( )。 A、G接屏蔽线、L接线路端、E接地 B、G接屏蔽线、L接地、E接线路端 C、G接地、L接线路端、E接屏蔽线 D、三个端子可任意连接 10、变压器运输用的定位钉应该（）。 A、加强绝缘 B、原位置不动 C、拆除或反装 D、不考虑 11、为保证气体继电器可靠动作，要求变压器大盖沿油枕方向应有升高坡度（）。 A、2%～4% B、4% C、1%～1.5% D、5%。
目录 一、编制依据 (2) 二、作业任务 (2) 三、作业准备及作业环境条件 (3) 四、施工进度安排 (3) 五、作业方法及施工要求 (4) 六、作业质量标准及检验要求 (7) 七、职工安全健康与环境管理………………………………………………8-9
380V/220V低压成套配电装置安装 一、编制依据 1、中南电力设计院关于新疆楚星能源五星热电联产新建工程《380/220V机组PC-MCC配置接线及布置安装图》D0502图册、《380/220V公用PC-MCC配置接线及布置安装》D0503图册、《380/220V空冷系统配置接线及布置安装图》D0505图册、《3380/220V保安PC-MCC配置接线及布置安装图》D0504图册、《380/220V除尘系统配置接线及布置安装图》D0506图册、《380/220V 供水系统配置接线及布置安装图》D0508图册等； 2、新疆楚星能源五星热电联产新建工程施工组织总设计及电气专业施工组织设计； 3、380V低压开关柜的厂家资料； 4、《电力装置安装工程母线装置施工及验收规范》GBJ149-90； 5、《电力装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92； 6、《电气装置安装工程质量检验及评定规程》； 7、《工程建设标准强制性条文》电力工程部分-2006版； 8、《职业安全卫生与环境管理规程》。 二、作业任务 2.1 工程概况及作业范围 新疆楚星能源五星热电联产新建工程380/220V厂用电接线低压厂用电接线方式采用PC-MCC接线方式，中性点直接接地。主厂房内对应每台机组设置1台低压工作厂变（1000kVA）工作母线段。每台机组设置两台专用的空气冷却器变压器（1600kVA）和PC段。全厂设两台公用变（1600kVA），互为备用，公用母线分为两段。在主厂房内，设一台备用变压器（1600kVA），作为两台机组的备用电源。在除尘除灰综合楼每炉设一台除尘变（1600kVA）及母线段。在输煤配电楼设置两段输煤PC母线。在脱硫区域设置两段PC母线。在化学水处理车间设置两段PC母线。在综合水泵房车间设置两段PC段。在厂前区生产办公楼设置两段PC母线。 2.2 工程量 380V/220V低压成套配电装置安装施工主要工作量： a．基础槽钢安装。 b．母线桥安装。 c．盘柜柜安装。
此文档下载后即可编辑 F6整流变压器送电方案 为保证F6变压器回厂后能正常投运，根据《变压器运行规程》的相关规定，特制定F6变压器的送电方案。 一、变压器到厂后的检查 F6变压器到厂后的检查由李修强负责，约30分钟左右，主要检查项目如下： ●变压器外部油漆完整，有没有在运输途中发生碰撞的现象。 ●变压器储油柜、冷却器等各处的油阀应打开，储油柜内的胶囊储 油装置有无损坏漏油的现象，内部的实际油位是否正常，检查油位计是否能正常显示实际油位。 ●变压器出厂试验报告主要试验内容是否符合要求，试验内容是否 按照新变压器出厂规格执行。 ●检查瓦斯继电器室内有没有气体，高低压侧的套管有没有存在气 体的现象，高低压套管和本体连接处有无渗漏现象。 二、变压器的吊运、安装及静置和试验 1、吊装 变压器检查确认符合条件后，进行吊装，吊装选用130T吊车，整个吊装过程由常茂斌负责组织指挥，具体实施由宝技相关人员负责，整个吊装过程约4个小时左右。 2、静置和试验 变压器安装就位后取油样试验，并进行静置24小时。负责人：李修强 三、变压器送电前的试验 变压器送电前的试验由能源管控中心试验班负责实施，我厂李修强进行协助，约2小时，试验项目如下： ●油中溶解色谱分析；
●绝缘油耐压试验(大于45KV/2.5MM)； ●变压器绕组的的直流电阻(三相绕组之间的差别不大于三相平均 值的的2%)； ●绕组绝缘电阻、吸收比、极化系数(绝缘吸收比大于1.3倍以上)； ●绕组绝缘介质损耗率正切值； ●绕组泄漏电流； ●铁心的绝缘电阻； ●金属固定件、铁芯、线圈压环、屏蔽线的绝缘电阻； ●绕组所有分接的电压比； ●空载电流和空载损耗； ●短路阻抗和负载阻抗； ●绕组变形试验； ●检查变压器的连接组别，必须与原变压器标志一样。 ●测量线圈连同套管一起的直流泄漏电流，按1min的泄露电流值， 泄漏电流值不做规定。 ●开关柜到变压器的高压电缆的绝缘电阻值要进行测量,并确认合 格。 四、送电前变压器的检查确认项目 变压器试验完成，并确认全部试验合格，进行变压器送电前的检查，由李修强和张兵宴负责，约2小时，检查确认项目如下： ●检查变压器瓦斯继电器室内有没有气体，高低压侧的套管有没有 存在气体的现象，高低压套管接线端子和高低压套管与变压器本体连接处有无渗漏现象。 ●分接开关位置处于要求的档位。 ●冷却器运行正常，电源正常，能正常运行。 ●变压器室内的泄油装置没堵塞，通道流畅。 ●温度计安装正确，指示正常，整定值符合要求。
操作规程编号：YTO-FS-PD156 高低压配电装置安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
高低压配电装置安全操作规程通用 版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、施工电源及高低压配电装置应设专职值班人员负责运行与维护，高压巡视检查工作不得少于两人，每半年应进行一次停电检修和清扫。 2 、高压油开关的瓷套管应保证完好，油箱无渗漏，油位、油质正常，合闸指示器位置正确，传动机构灵活可靠。并应定期对触头的接触情况、油质、三相合闸的同期性进行检查。 3 、停用或经修理后的高压油开关，在投入运行前应全面检查，在额定电压下作合闸、跳闸操作各3次，其动作应正确可靠。 4 、隔离开关应每季检查一次，瓷件应无裂纹及放电现象；接线柱和螺栓应无松动；刀型开关应无变形、损伤，接触应严密。三相隔离开关各相动触头与静触头应同时接触，前后相差不得大于3mm。 5 、避雷装置在雷雨季节之前应进行一次预防性试验，并应测量接地电阻。雷电后应检查阀型避雷器的瓷
变压器验收及程序 （1）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。2）应了解设计选用的变压器性能、结构特点及相关技术参数等。 （2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。 （3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。2）预埋件、预留孔洞等均已清理并调整至符合设计要求。3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。当设备及设计有特殊要求时，应符合其他要求。 （4）前期准备1）变压器安装施工图手续齐全，并通过供电部门审批资料。2）应了解设计选用的变压器性能、结构特点及相关技术参数等。 （2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。 （3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。2）预埋件、预留孔洞等均已清理并调整至符合设计要求。3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。当设备及设计有特殊要求时，应符合其他要求。
低压配电设计规范GB50054－95 主编部门：中华人民共和国机械工业部 批准部门：中华人民共和国建设部 施行日期：1996年6月1日 关于发布国家标准《低压配电设计规范》的通知 建标［1995］325号 根据国家计委计综［1986］250号文的要求，由原机械电子工业部会同有关部门共同修订的《低压配电设计规范》已经有关部门会审，现批准《低压配电设计规范》GB50054－95为强制性国家标准，自一九九六年六月一日起施行。原国家标准《低压配电装置及线路设计规范》GBJ54－83同时废止。 该规范由机械工业部负责管理，其具体解释等工作由中机中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。 中华人民共和国建设部 一九九五年十二月二十六日 修订说明 本规范是根据国家计划委员会计综［1986］250号文要求，由原机械电子工业部负责主编，具体由原机械电子工业部中电设计研究院会同有关单位，共同对《低压配电装置及线路设计规范》（GBJ54—83）修订而成。在修订过程中，规范组进行了广泛的调查研究，认真总结了规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。 这次修订的主要内容是向国际电工委员会（IEC）标准靠拢，在配电线路的保护中，为了防止人身间接电击、电气线路损坏和电气火灾，全面采用了国际电工标准，对配电设备的布置，也参照国际电工标准修订了安全措施，在线路敷设中增订了电缆桥架、电缆竖井设计的规定，以及由于电气产品更新、换代等原因增补修改了有关条文。 本规范在执行过程中，如发现需要修改和补充之处，请将意见和有关资料寄送机械工业部中机中电设计研究院（地址：北京广安门外莲花河胡同1号；邮政编码：100055），并抄送机械工业部行业发展司，以便今后修订时参考。 机械工业部 一九九五年七月 第一章总则 第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
电力变压器调试及验收标准 一、变压器调试 （一）变压器送电调试运行前的检查 检查各种交接试验单据是否齐全，变压器一、二次引线相位、相色正确，接地线等压接触良好。变压器应清理擦拭干净，顶盖上无遗留杂物，本体及附体无缺损，且不掺油。 通风设施安装完毕，工作正常，事故排油设施完好，消防设施齐全。 油浸变压器的油系统油门应拉开，油门指示正确，油位正常。 油浸变压器的电压切换位置处于正常电压档位。保护装置整定值符合规定要求，操作及联动试验正常。 （二）变压器送电调试运行 1.变压器空载投入冲击试验。变压器第一次投入时，可全压冲击合闸，冲击合闸时一般可由高压侧投入。变压器第一次受电后，持续时间应不少于10min，无异常情况。 2.变压器空载运行检查方法主要是听声音。正常时发出嗡嗡声，而异常时有以下几种情况发生：声音比较大而均匀时，可能是外加电压比较高;声音比较大而嘈杂时，可能是芯部有松动;有吱吱的放电声音，可能是芯部和套管表面有闪络;有爆裂声响，可能是芯部击穿现象。 3.变压器调试运行。经过空载冲击试验后，可在空载运行24～28h，如确认无异常便可带半负荷进行运行。经过变压器半负荷通电调试运行符合安全运行规定后，再进行满负荷调试运行。变压器满负荷调试运行48h，再次检查变压器温升、油位、渗油、冷却器运行。经过满负荷试验合格后，即可办理移交手续，方可投入运行。 二、变压器验收 验收方案：变压器开始带电起，24h 后无异常情况，应办理验收手续;验收时应移交下列资料和文件：变更设计证明;产品说明书、试验报告单、合格证及安装图纸等技术文件;安装检查及调整记录。电力变压器及其附件的试验调整和器身检查结果，必须符合施工规范
第二章变压器 一、填空： 1.★一台额定频率为60HZ的电力变压器接于50HZ，电压为此变压器的5/6倍额定电压的电 网上运行，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。 答：饱和程度不变，励磁电流不变，励磁电抗减小，漏电抗减小。 2.三相变压器理想并联运行的条件是（1）， （2），（3）。 答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。 3.★如将变压器误接到等电压的直流电源上时，由于空载电流将，空载损耗 将。 答：空载电流很大，空载损耗很大。 4.★一台变压器，原设计的频率为50HZ，现将它接到60HZ的电网上运行，额定电压不变， 励磁电流将，铁耗将。 答：减小，减小。 5.变压器的副边是通过对原边进行作用的。 答：电磁感应作用。 6.引起变压器电压变化率变化的原因是。 答：负载电流的变化。 7.★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流 将，变压器将。 答：增大很多，烧毁。 8.联接组号不同的变压器不能并联运行，是因为。 答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。 9.★★三相变压器组不宜采用Y,y联接组，主要是为了避免。 答：相电压波形畸变。 10.变压器副边的额定电压指。 答：原边为额定电压时副边的空载电压。 11.★★为使电压波形不发生畸变，三相变压器应使一侧绕组。 答：采用d接。 12.通过和实验可求取变压器的参数。 答：空载和短路。 13.变压器的参数包括，，，，。答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。 14.在采用标幺制计算时，额定值的标幺值为。 答：1。 15.既和原边绕组交链又和副边绕组交链的磁通为，仅和一侧绕组交链的磁通 为。 答：主磁通，漏磁通。 16.★★变压器的一次和二次绕组中有一部分是公共绕组的变压器是。 答：自耦变压器。 17.并联运行的变压器应满足（1），（2）
电气专业内定节点检查项目标准： 大型油浸变压器受电前应检查的项目 主变、高厂变、启动变、高备变 1技术资料检查： 1.1变压器本体及附件安装设计图纸及图纸会审记录应齐全。 1.2变压器本体及附件安装作业指导书应齐全。 1.3变压器本体及附件安装记录（包括安装、器身检查、干燥、真空注油工作记录、油泵和冷却风扇的试运记录等）、调整试验等技术记录及验评签证应齐全。 1.4隐蔽工程项目验收签证应齐全。 1.5设计变更通知单及执行情况记录应齐全。 1.6各电气元件、表计及变压器相关电气试验报告应齐全。 1.7变压器绝缘油质色谱分析和试验报告应齐全。 1.8设备制造厂提供的安装图纸资料、检验报告、质保文件、产品说明书、试验方法、试验报告、产品合格证件等技术文件应齐全。1.9根据合同提供的备品备件清单。 1.10变压器运输情况跟踪记录。 1.11变压器制造质量监造报告。 1.12施工质量问题及处理记录应齐全（包括设备缺陷修复的记录）。 1.13变压器带电后的运行、巡查、检修等管理办法已编制完毕。 2. 建筑专业应检查的项目 2.1变压器基础、轨道或预埋件、设备及出线架构、渗油池、鹅卵石铺设、排水、隔爆墙等建筑项目完成，并验收合格。 2.2 变压器渗油池至事故储油池的管道畅通，并作完通水试验。渗油池池壁孔洞封堵完毕。 2.3 变压器周边照明施工完毕。 2.4 变压器水喷雾消防水管，特殊消防感温电缆敷设全部施工完毕。
2.5变压器周边围栏、地坪等施工完毕。 2.6 变压器周边电缆沟、电缆隧道施工完毕，盖板完整齐全。电缆沟道内无杂物、积水，排水符合设计要求。 2.7 施工现场杂物清除，卫生清洁。 3. 安装专业应检查的项目 3.1 核对变压器规格、型号是否符合设计要求。 3.2 变压器的油质合格。 3.3 在器身检查中，监督检查施工人员是否已检查下列主要项目：3.3.1 铁芯外观无变形，铁芯无多点接地，在拆开外引铁芯接地线后，铁芯对地绝缘应良好。铁轭螺杆与铁芯、铁轭与夹件、螺杆与夹件间绝缘良好，铁芯屏蔽绝缘及压钉绝缘良好，铁芯拉板及铁轭拉带应紧固，绝缘良好。对采用钢带绑扎的铁轭，钢带对铁轭的绝缘应良好，绝缘垫完好； 3.3.2 绕组绝缘完整，无损伤，包扎良好，绕组装配、绝缘垫块无位移松动，压钉紧固，防松螺母锁紧； 3.3.3 引出线裸露部分焊接良好，无毛剌，绝缘包扎牢固，无破损拧弯，绝缘距离符合要求、固定可靠。若入内检查，尚应检查引出线与套管的连接可靠，接线正确，围屏上线卷引出处的封闭应良好，绝缘屏障完好，固定可靠； 3.3.4分接开关或有载调压切换开关接触良好，引线连接正确牢固，转轴与油箱结合面不渗油； 3.3.5有载调压切换开关应密封良好； 3.3.6油循环管路与下轭接口部位的密封情况良好； 3.3.7油路畅通、油泵油流方向正确； 3.3.8器身清洁，各部位无油垢，水滴、金属、木屑杂物等； 3.3.9各项电气试验合格； 3.3.10器身检查时，油箱底部应进行一次全面、彻底的清理； 3.3.11控制器身暴露空气中的时间，应符合要求； 3.3.12检测用的工器具及仪器、仪表合格。
低压配电装置及线路设计规范 GBJ 54-83 主编部门：中华人民共和国机械工业部 批准部门：中华人民共和国国家计划委员会 试行日期：1984年6月1日 第一章总则 (1) 第二章电器和导体的选择 (1) 第一节电器的选择 (1) 第二节导体的选择 (2) 第三章配电装置的布置 (3) 第一节一般规定 (3) 第二节对建筑物的要求 (4) 第四章配电线路的保护 (4) 第五章配电线路的敷设 (5) 第一节绝缘导线布线 (5) 第二节裸导体布线 (7) 第三节插接式母线安装 (8) 第四节电缆敷设 (8) 第一章总则 第1.0.1条低压配电装置及线路设计必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、电能质量合格、技术先进和经济合理。 第1.0.2条低压配电装置及线路的设计，应做到安装维护方便。 第1.0.3条低压配电装置及线路的设计，应节约有色金属，并应认真贯彻以铝代铜的技术政策。 第1.0.4条本规范适用于新建工程的1000伏以下的配电装置及线路设计。 第1.0.5条低压配电装置及线路设计，尚应符合现行的有关国家标准和规范的规定。 第二章电器和导体的选择 第一节电器的选择 第2.1.1条选择低压电器时，应符合下列要求： 一、符合工作电压、电流、频率、准确等级和使用环境的要求； 二、配电电器应尽量满足在短路条件下的动稳定和热稳定； 三、断开短路电流用的电器，应尽量满足在短路条件下的通断能力。 第2.1.2条验算电器在短路时的通断能力，应采用短路电流的周期分量有效值，并应考虑电动机的反馈影响。
第2.1.3条 确定短路电流时所采用的计算接线方式，应为可能发生最大短路电流的正常接线方式。同时，可只计及高压系统阻抗、变压器阻抗和低压线路阻抗，且考虑短路时低压侧短路电流不衰减。 第二节 导体的选择 第2.2.1条 绝缘导体和电缆的型号，应按工作电压和使用环境等要求选择。 第2.2.2条 选择导体截面时，应符合下列要求： 一、导体的允许载流量不应小于线路的负荷计算电流； 二、从变压器低压侧母线至用电设备受电端的线路电压损失，一般不超过用电设备额定电压的5%； 三、绝缘导线线芯的最小截面，应符合本规范第2.2.7条的规定。 第2.2.3条 三相四线制中零线的允许载流量不应小于线路中最大的不平衡负荷电流，同时还应符合本规范第4.0.3、4.0.4条的规定。用于接零保护的零线，其电导不应小于该线路中相线电导的50%。 第2.2.4条 导体的允许载流量，应根据敷设处的环境温度进行校正。温度校正系数应按下式确定： 2 101t t t t K --= (2.2.4) 式中 K ---温度校正系数； 1t ---导体最高工作温度(℃)； 0t ---敷设处的实际环境温度(℃)； 2t ---载流量数据中采用的环境温度(℃)。 此外，还应根据导体并列敷设根数进行校正。 第2.2.5条 导体敷设处的环境温度，应采用下列温度值： 一、直接敷设在土壤中的电缆，采用敷设处历年最热月的月平均温度； 二、敷设在空气中的裸导线，屋外采用敷设地区最热月的平均最高温度；屋内采用敷设地点最热月的平均最高温度(均取十年或以上的总平均值)。 第2.2.6条 沿不同冷却条件的路径敷设绝缘导线和电缆时，如冷却条件最坏段的长度超过5米(穿过道路时可为10米)，则应按该段条件选择绝缘导线和电缆的截面。但也可只对该段采用大截面的绝缘导线和电缆。 第2.2.7条 根据机械强度的要求，绝缘导线线芯的截面不应小于表2.2.7所列数值。 表2.2.7 绝缘导线线芯的最小截面
第三章 变压器 一、填空： 1. 变压器空载运行时功率因数很低，其原因为 。 答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。 2. 变压器的副端是通过 对原端进行作用的。 答：磁动势平衡和电磁感应作用。 3. 引起变压器电压变化率变化的原因是 。 答：负载电流的变化。 4. 联接组号不同的变压器不能并联运行，是因为 。 答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。 5. 变压器副边的额定电压指 。 答：原边为额定电压时副边的空载电压。 6. 通过 和 实验可求取变压器的参数。 答：空载和短路。 7. 变压器的结构参数包括 ， ， ， ， 。 答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。 8. 在采用标幺制计算时，额定值的标幺值为 。 答：1。 9. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通为 。 答：主磁通，漏磁通。 10. 变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。 答：自耦变压器。 11. 并联运行的变压器应满足（1） ，（2） ， （3） 的要求。 答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。 12. 变压器运行时基本铜耗可视为 ，基本铁耗可视为 。 答：可变损耗，不变损耗。 二、选择填空 1. 三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下， cos 越高，则 。 A ：副边电压变化率Δu 越大，效率η 越高， B ：副边电压变化率Δu 越大，效率η 越低， C ：副边电压变化率Δu 越大，效率η 越低， D ：副边电压变化率Δu 越小，效率η 越高。 答：D 2. 一台三相电力变压器N S =560kVA ，N N U U 21 =10000/400(v), D,y 接法，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。 A ： 808.3A ， B: 56A ， C: 18.67A ， D: 32.33A 。 答：C 3. 一台变比为k ＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那末原边的励磁阻抗标幺值是 。 Ａ：１６, Ｂ：１６００,
高、低压配电装置检修作业程序 为加强我公司高、低压配电装置的检修，提高设备检修质量，保障我公司电力设备的安全运行，特制定本作业程序。 一、主题内容与适用范围 本程序规定了高、低压配电装置检修作业前的准备，检修中注意事项、检修内容及修后的验收与试运行。 本程序适用于本厂高、低配电装置的检修。 二、总则 ㈠、加强配电装置的计划性； 1、配电装置检修，应按电力管理规程规定的周期，结合我公司配电装置的具体运行情况进行； 2、检修车间、工班、应根据公司检修计划安排检修工作，并事先与有关用电部门，变（配）电所取得联系，对检修时间、工作项目做出书面安排，一份交变（配）电所、一份交作业组，共同做好准备工作，以利检修顺利进行； 3、如变（配）电装置停电检修，需向地方供电部门取得联系时，应由公司有关部门负责到地方供电部门办理有关手续； 4、高、低压配电装置停电检修时，由变（配）电所负责通知有关用电部门。 ㈡、做好配电装置检修前的准备工作； 1、检修工班应提前作好材料、工具、仪器的准备和检查，使之满足安全和检修工作需要，并对检修人员进行合理安排、明确分工。检修人员应提前了解设备运行情况、鉴定情况，查看有关记录； 2、变（配）电所人员应按检修要求，制定倒闸作业程序和有关安全措施，并向检修人员介绍设备运行情况和设备存在缺陷； 3、工作票由变（配）电所工班长，工作领导人（执行人）应提前一天办会签手续； 4、开工前由值班员负责倒闸作业，办理安全措施，并向工作组员指明停电区段，和带电具体部位，工作领导人（执行人）复查无误后，双方会签，值班员方能许可开工。 三、检修作业程序 ㈠、根据检修内容，填写工作票，并进行停电倒闸作业。 ㈡、配电所按工作票要求，填写倒闸操作票并进行停电倒闸作业。 ㈢、工作许可人下达开工通知后，工作领导人或执行人应会同工作许可人共同检查安全措施是否完备无误。工作许可人向工作领导人（执行人）说明停电具体范围、带电部位及检修注意事项。 ㈣、开工前，首先由工作领导人或执行人宣读工作票，使每个工作组员明白
F6整流变压器送电方案 为保证F6变压器回厂后能正常投运，根据《变压器运行规程》的相关规定，特制定F6变压器的送电方案。 一、变压器到厂后的检查 F6变压器到厂后的检查由李修强负责，约30分钟左右，主要检查项目如下：●变压器外部油漆完整，有没有在运输途中发生碰撞的现象。 ●变压器储油柜、冷却器等各处的油阀应打开，储油柜内的胶囊储油装置有无 损坏漏油的现象，内部的实际油位是否正常，检查油位计是否能正常显示实际油位。 ●变压器出厂试验报告主要试验内容是否符合要求，试验内容是否按照新变压 器出厂规格执行。 ●检查瓦斯继电器室内有没有气体，高低压侧的套管有没有存在气体的现象， 高低压套管和本体连接处有无渗漏现象。 二、变压器的吊运、安装及静置和试验 1、吊装 变压器检查确认符合条件后，进行吊装，吊装选用130T吊车，整个吊装过程由常茂斌负责组织指挥，具体实施由宝技相关人员负责，整个吊装过程约4个小时左右。 2、静置和试验 变压器安装就位后取油样试验，并进行静置24小时。负责人：李修强 三、变压器送电前的试验 变压器送电前的试验由能源管控中心试验班负责实施，我厂李修强进行协助，约2小时，试验项目如下： ●油中溶解色谱分析； ●绝缘油耐压试验(大于45KV/2.5MM)； ●变压器绕组的的直流电阻(三相绕组之间的差别不大于三相平均值的的2%)； ●绕组绝缘电阻、吸收比、极化系数(绝缘吸收比大于1.3倍以上)；
●绕组绝缘介质损耗率正切值； ●绕组泄漏电流； ●铁心的绝缘电阻； ●金属固定件、铁芯、线圈压环、屏蔽线的绝缘电阻； ●绕组所有分接的电压比； ●空载电流和空载损耗； ●短路阻抗和负载阻抗； ●绕组变形试验； ●检查变压器的连接组别，必须与原变压器标志一样。 ●测量线圈连同套管一起的直流泄漏电流，按1min的泄露电流值，泄漏电流 值不做规定。 ●开关柜到变压器的高压电缆的绝缘电阻值要进行测量,并确认合格。 四、送电前变压器的检查确认项目 变压器试验完成，并确认全部试验合格，进行变压器送电前的检查，由李修强和张兵宴负责，约2小时，检查确认项目如下： ●检查变压器瓦斯继电器室内有没有气体，高低压侧的套管有没有存在气体的 现象，高低压套管接线端子和高低压套管与变压器本体连接处有无渗漏现象。 ●分接开关位置处于要求的档位。 ●冷却器运行正常，电源正常，能正常运行。 ●变压器室内的泄油装置没堵塞，通道流畅。 ●温度计安装正确，指示正常，整定值符合要求。 ●二次回路接线正确，实验操作情况良好，保护装置需要经调试整定，并确保 灵敏可靠。 ●清除变压器室内杂物，确认变压器上方没有遗留的物品，工具等。 ●准备好消防用具及灭火器材。 ●变压器的所有保护要进行整定试验，并动作良好可靠。
低压配电装置的检查、清扫规定 一、刀开关的动、静触头应接触良好，无蚀伤、氧化过热痕迹，大电流的开关触头间可适量涂些导电膏；双投开关在分闸位置,动触头应可靠固定，不得使动触头有自行滑落的可能；铁壳开关闭锁应正常可靠，速断弹簧应无锈蚀变形。二、熔断器的指示的指示器方向应装在便于观察处，当瓷质熔断器安装在金属板上时，其底座应垫软绝缘衬垫；无填料式熔断器应紧固接触点，插座刀口应涂导电膏；当熔管内部有烧损时，应清除积炭，必要时应更换。 三、当空气断路器、交流接触器的主触头压力弹簧过热失效时，应更换；检查其触头接触应良好，有电弧烧伤应磨光，当磨损厚度超过1mm时，应更换；动、静触头应对准，三相应同时闭合；分、合闸动作应灵活可靠，电磁铁吸合应无异常、错位现象，应检查吸合线圈的绝缘和接头有无损伤或不牢固现象，若短路环烧损则应更换，应清除消弧室的积尘、炭质及金属细末。 四、自动开关、磁力启动器热元件的连接处应无过热，电流整定值应与负荷相匹配。可逆启动器连锁装置必须动作准确、可靠。 五、装有电源连锁的配电装置，必须做传动试验，动作应正确、可靠。 六、电流互感器铁芯应无异状，线圈应无损伤。
七、校验空气断路器的分励脱扣器在线路电压为额定值的75%～105%时，应能可靠工作，当电压低于额定值的35%时，失压脱扣器应能可靠释放。 八、校验交流接触器的吸引线圈，在线路电压为额定值的85%～105%时，应能可靠工作，当电压低于额定值的40%时，应能可靠释放。 九、检查电器的辅助触头有无烧损现象，通过的负荷电流有无超过额定电流值。 十、测量布线的绝缘电阻，其值应符合国家现行标准《电力设备预防性试验规程》DL/T596的规定；测量电力布线的绝缘电阻时，应将熔断器、用电设备、电器和仪表等断开。
