本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==弱电施工作业指导书篇一：弱电工程公司作业指导书201X年 8月15日发布 201X年8月15日实施北京工程公司篇二：弱电系统作业指导书102627041 (2)1．0目的规范弱电系统报事（保修）工作，确保弱电系统维护（保修）工作得到及时有效的处理。
2．0适用范围适用于公司各物业服务中心3．0工作职责3．1、每天到服务中心前台接报修单一次，与处理电话预约报修事项，处理结果及时反馈与客服中心。
3．2、每天巡视各个项目一次中控室、大门、车库刷卡器等主要设备。
3．3、每天与项目工程班长、客服前台、中控值班人员工作沟通一次。
3．4、按照年度维修保养计划进行维护保养，项目工程部监督检查，签字确认。
3．5、紧急报修半小时内赶到。
（上班时间内）3．6、设备外部维修、更换部件的需要书面通知向服务中心说明。
3．7、配合客服中心联系好合理的上门维修时间，尽量满足业主的时间需求。
3．8、维修记录与报事人签字确认，保养记录与工程主管签字确认。
3．9、建立向业主收费内容与标准公示。
3．10、建立设备台帐、常用材料清单。
3．11、建立各个设备的使用标准与权限，并落实责任人（使用人）并签定责任书3．12、定期培训弱电应急处理知识。
（项目工程人员与中控值班人员）3．13、建立年度维修保养计划与紧急预案。
3．14、建立维修档案，维修案例；故障分析；设备更换、巡视、设备保养等档案。
3．15、每半年弱电系统设备做全面的测试，问题故障及时修复，提交检查、维修报告。
3．16、每半年总结本季度内发生的故障或问题，对于经常性坏的设备，进行更换，向服务中心提交设备更换和总结的书面报告。
3．17、总结整理工程缺陷与需要改进的地方，提供前期介入避免工程缺陷的参考。
3．18、建立弱电前期介入与弱电验收标准。
线缆敷设作业指导书一、桥架及线槽的安装1）线槽采用涂锌、涂塑金属材料和聚乙烯材料，规范要求水平度≤5mm，垂直度≤5mm，支架距离≤1.6米。
2）桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过于50mm，水平度每米不应超过2mm。
垂直桥架及线槽与地面保持垂直并无倾斜现象，垂直度偏差不应超过3mm。
3）吊臂间距≤1.2米4）线槽截断处及两线槽拼接处应平滑、无毛刺。
吊架与支架安装应保持垂直，整齐牢固无歪斜现象。
金属桥架及线槽节与节之间应接触良好，安装牢固。
5）连接片螺丝安装牢固，平行强电线槽施工时，要有30厘米以上的间距。
6）水平及上下弯角处要有转角，以免敷线时损伤电线电缆。
7）确定线路走向要充分了解其它风、水管道的分布，位置和技术工艺要求，以免与这些管道发生空间上的冲突。
8）尽量避免穿越建筑物的沉降、伸缩缝，如必须穿过时，应做好相应处理。
9）线槽焊接处应清除焊渣，并做好支架、线槽的防腐处理。
10）金属桁架及线槽的拼接处要做好接地跳线。
11）镀锌桥架不得采用电焊连接，应采用连接板紧固螺钉式连接；连接处应采用专用接地线卡连接跨接地线，不得电焊焊接跨接接地线。
12）安装后应做好防火封堵。
二、电线管敷设（明敷）：PVC硬塑料管钢管1、钢管敷设1）电线管一般采用镀锌钢管，敷设规范要求横平竖直，钢管必须做好管口处理，除去毛刺。
固定安装在墙上和顶上时，必须用管卡子固定，管卡子间距1-2米。
吊臂固定时，Φ20管吊臂间距≤1米，Φ25管吊臂间距≤1.2米。
终端盒、过路盒吊臂间距≤25CM。
2）电线管不得超过二个90度弯。
当电线管超过二个90度弯时，必须安装过路盒。
3）电线管水平敷设长度超过30米要安装过路盒。
4）电线管连接时，管径小于50mm用螺纹连接，大于50mm可以套管连接。
钢管管径在Φ63mm及以上的，可以使用套管焊接，套管应处在两管对口的中心，长度为管外径的1.5-3倍，焊接应严密。
5）弯管时要用专用工具，电线管的弯曲径为管径≤6D-10D，管子弯曲处的弯偏度≤0.1D。
XX智能系统工程有限公司弱电部作业指导书/ZD-2017版本号： A/1受控状态：分发号：编制：审批：2017年 9月11日发布 2017年9月15日实施XX工程公司1、杜绝伪劣、残次及不合格产品进入工程；依据：建委备案证明文件2、工程验收合格率达到100%；依据：竣工验收单、合同。
公司所承接的工程项目总数M，竣工验收合格数为N，N/M=100%3、分部分项一次验收合格率达到95%；依据：分项工程质量验收记录。
单位时间内，公司进行所有工程（包括分部分项工程）验收总数为M，其中一次性分部分项合格数为N，N/M=95%4、现场管理达标率达到100%。
现场工程师对施工现场管理制度、垃圾分类、安全防护、施工用电、保卫消防等进行考核；依据：施工现场检查表或施工日志5、施工现场重大事故率为0；依据：质量事故处理记录。
火灾、恶性事件、人身严重伤害和死亡以及对企业造成极不良社会影响事件视为重大事故。
施工现场杜绝此类事故现象。
6、严格控制工期进度，按项目任务书要求的日期内完成（非我司原因如甲方变更等造成的工期延长或延误不记其中）；依据：按项目任务书或合同约定要求的日期内完成7、根据各项目合同或项目任务书要求的实际控制量严格控制材料用量；依据：根据预算部提供《甲供材料设备用量表》严格控制材料用量，材料成本剩余率根据各工程合同要求为准8、负责施工过程环境因素的识别与控制；依据：施工过程环境因素识别表9、负责施工过程相关方环境方针的宣传、环境行为的管理与控制；依据：对分包方的相关方信息交流表10、年度内部部门间投诉次数少于3次；依据：以行政部/人事部记录为准11、分包方环保培训率100%；依据：施工过程中对分包方培训记录12、本部门环境因素识别、控制率98%以上。
依据：本部门的环境因素识别表1.负责公司所承接项目弱电工程施工质量、安全、进度和成品保护等管理工作。
2.根据合同文本相关条款及施工图，编制详细的弱电施工组织文件，明确工程质量标准、工期、文明安全施工、成本控制等方面要求。
弱电智能化施工方案范本一、前言随着信息化和智能化的不断发展，弱电系统在建筑施工中扮演着至关重要的角色。
弱电系统包括安防监控、通信网络、智能家居等，它们的设计和施工直接影响到建筑物的功能性和智能化程度。
本文将提供一套弱电智能化施工方案范本，帮助施工单位和设计师更好地规划和实施弱电系统。
二、弱电系统设计与规划1. 系统分类弱电系统主要包括以下几类：安防监控系统、通信网络系统、信息化系统、智能家居系统等。
在规划时需综合考虑各系统的需求和互联互通。
2. 系统布局根据建筑结构和功能区域，合理划分弱电系统的布局，确保信号传输畅通无阻，同时考虑系统维护和扩展的便利性。
3. 设备选择选择性能稳定、兼容性强的设备，并考虑未来系统升级和技术更新的可能性，避免过度消耗资源。
三、施工准备工作1. 现场勘测在施工前进行详细的现场勘测，了解建筑结构、管线布置等情况，为施工方案的制定提供准确的数据支持。
2. 施工方案制定根据设计方案和现场情况，制定详细的施工方案，包括物料清单、施工流程、安全措施等，确保施工顺利进行。
四、施工实施1. 资质要求由具备相关资质和经验的施工单位负责实施，施工人员需经过专业培训并持证上岗。
2. 施工流程按照施工方案的要求，有条不紊地进行施工，避免施工过程中的安全事故和质量问题。
3. 施工验收在施工完成后，对弱电系统进行全面验收，确保系统功能正常、安全可靠。
五、系统调试与运行1. 系统调试由专业技术人员进行系统调试，确保各功能正常运行，解决存在的问题。
2. 系统运行系统调试合格后，正式投入使用，定期进行系统维护和检查，确保系统长期稳定运行。
六、总结通过本文的弱电智能化施工方案范本，希木可以帮助到施工单位和设计师更好地规划和实施弱电系统，提高建筑物的智能化程度，为人们的生活和工作带来便利和安全。
希望本范本可以成为您未来弱电智能化施工的有力指导。

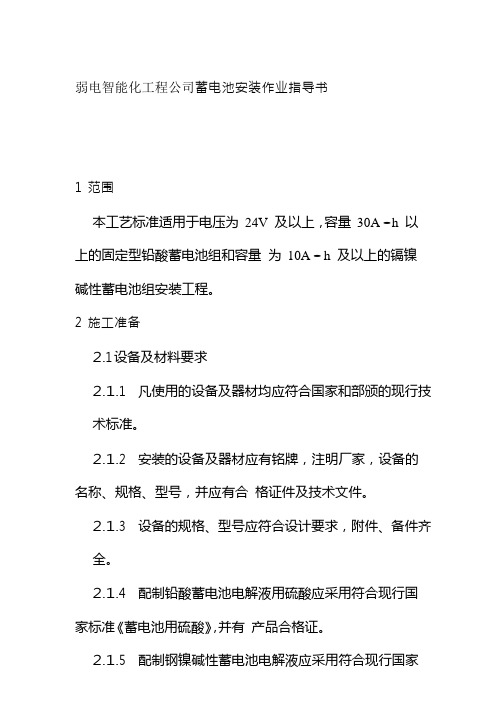

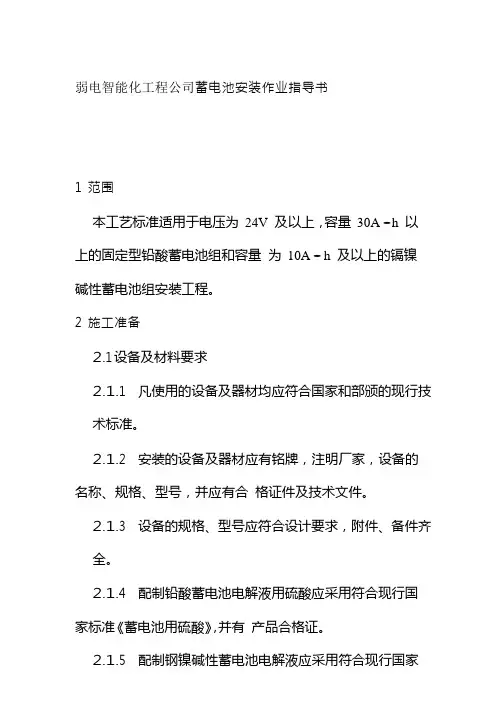

弱电智能化工程公司蓄电池安装作业指导书1范围本工艺标准适用于电压为24V 及以上，容量30A·h 以上的固定型铅酸蓄电池组和容量为10A·h 及以上的镉镍碱性蓄电池组安装工程。
2施工准备2.1设备及材料要求2.1.1凡使用的设备及器材均应符合国家和部颁的现行技术标准。
2.1.2安装的设备及器材应有铭牌，注明厂家，设备的名称、规格、型号，并应有合格证件及技术文件。
2.1.3设备的规格、型号应符合设计要求，附件、备件齐全。
2.1.4配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》，并有产品合格证。
2.1.5配制钢镍碱性蓄电池电解液应采用符合现行国家标准三级化学纯度的氢氧化钾（KOH），其技术条件见表2-36。
2.1.6蓄电池用蒸馏水应符合国家现行标准《铅酸蓄电池用水》）的规定。
2.1.7蓄电池台架所用材料应符合设计要求。
2.1.8绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。
2.1.9其他材料：防锈漆、耐酸漆，电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证。
氢氧化钾技术条件表2-362.2主要机具：配液池、台钻、砂轮、电锤、榔头、板锉、圆锉、手锯、扳手、水平尺、线坠、钢板尺、钢卷尺、木锤、铜带榔弯器、油刷子、手电筒、电焊机、气焊工具、排风扇、摇表、万用表、直流电压表、比重计、温度计、陶瓷缸、漏斗、玻璃棒、量杯、吸液器、眼镜、耐酸碱服、胶皮手套、胶皮围裙、胶皮靴、口罩。
2.3作业条件：2.3.1施工图纸及技术资料齐全。
2.3.2土建工程全部施工完毕，门窗齐全。
2.3.3蓄电池室耐酸地面做完，墙、门、窗、通风道内外金属结构均应刷完耐酸漆。
2.3.4放置蓄电池台墩均已施工完毕。
2.3.5采暖、通风装置以及照明全部达到使用条件。
2.3.6蓄电池室上、下水道接通。
3操作工艺3.1工艺流程：设备点件检查→母线、电缆及台架安装→蓄电池组安装→配液及充放电→碱性蓄电池配液及充放电→送电、验收3.2设备点件检查：3.2.1设备拆箱点件检查应由施工单位、供货单位、建设单位共同进行，并做好记录。

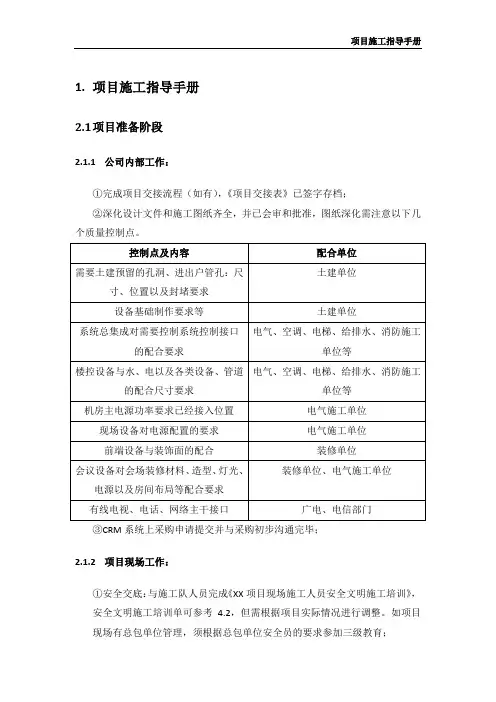

1.项目施工指导手册2.1项目准备阶段2.1.1公司内部工作：①完成项目交接流程（如有），《项目交接表》已签字存档；②深化设计文件和施工图纸齐全，并已会审和批准，图纸深化需注意以下几个质量控制点。
③CRM系统上采购申请提交并与采购初步沟通完毕；2.1.2项目现场工作：①安全交底：与施工队人员完成《XX项目现场施工人员安全文明施工培训》，安全文明施工培训单可参考 4.2，但需根据项目实际情况进行调整。
如项目现场有总包单位管理，须根据总包单位安全员的要求参加三级教育；②技术交底：进行施工方案、施工质量及施工进度交底，施工方案参考施工图纸进行，施工质量要点参照《3.施工作业指导手册》。
施工进度交底参考施工进度计划进行；③施工现场检查：总包预留的孔洞按要求完成；施工区域内能保证正常施工用电；当施工现场有影响施工的各种障碍物时，应提前清除；④办公场所要求（如有）：➢办公室大门需张贴铭牌，上面标注项目名称、公司名称，参考4.9，办公室内分墙张贴项目管理规章制度：项目经理、施工员、材料员、安全员、质检员岗位职责，另一面墙上张贴安全文明施工管理制度、质量管理制度、工程总进度计划表、项目人员分工及联系表等；➢每个项目管理现场必须按照人员数量配备足够的安全帽，办公区内设置统一摆放位置（挂钩等），位置应位于进门侧的墙面上，以便于使用为宜；➢每个办公室必须按照消防规范要求配备1-2只干粉灭火器；➢按需要配备办公桌椅、打印设备、资料柜等；⑤仓库要求：➢仓库门口必须张贴联系人、联系电话等；➢工具和材料分开堆放且有明显标识，见4.10-1，4.10-2，须做到排列整齐；➢仓库从外到内：桥架----管材----线缆----机柜、箱体----前端设备----控制设备等；➢设备，材料进场后必须进行校验，核验内容如下：进场的材料、设备等，其型号、规格、数量、技术要求是否与设计相符；设备、材料外观是否完好无损（如易损无裂纹），主要材料的一些常规性检查，如铜导线、线缆的截面、绝缘是够满足设计与产品要求，桥架、管材的壁厚、镀锌外观、弯曲变形、裂缝、砂眼等是否符合要求；辅助设备、资料附件是否与开箱单相符。
弱电智能化系统设计任务书三篇篇一：XX大酒店弱电智能化系统设计任务书一、项目概况1、建设项目：XX项目2、招标工程：XX大酒店3、工程地点：4、工程规模：高端酒店总建筑面积13526.35m2，其中酒店公共区总面积7314.09㎡，地下室面积2975.45m2，地上面积4338.64㎡，酒店地上一层、地下一层。
别墅区总面积6212.26㎡，酒店客房总数约88间；XX大酒店客房总数约644间、总建筑面积117677.28m2，地下室面积50627.9m2，地上面积：67049.38m2，酒店地上12层、地下2层。
5、项目总平图及建筑图详附件.二、设计范围及内容高端酒店、XX大酒店弱电智能化系统工程设计。
本工程消防弱电火灾自动报警及应急照明、不包含在本次设计范围内。
设计的主要内容包括以下系统：1、楼宇自动化系统2、综合布线系统（及无线WIFI系统）3、综合保安系统（含监控、报警、一卡通、对讲系统）4、停车场管理系统5、无线手机信号放大系统和无线对讲系统6、境外卫星电视和有线电视系统7、背景音乐和客房广播系统（含应急广播系统）8、系统集成平台（集成安防、广播、一卡通、VOD和酒管系统）9、酒店管理系统10、客房控制系统11、其它系统的说明包括以上系统的方案设计、施工图设计、招标配合和施工配合等。
三、工期要求自设计中标日起30日内根据甲方提供图纸完成整个夜间照明预留通道设计，提供施工预留条件图纸。
自设计中标日起90天内提供夜间照明系统施工图纸及设备清单（设备名称、设备品牌、设备型号、设备数量）。
四、弱电智能化系统设计要求1、楼宇自控系统根据酒店智能化系统的特点和功能要求，楼宇自动化中央管理系统的监测和控制的系统包括：冷热源系统、空调系统、新风系统、送排风系统、给排水系统、变配电系统、照明系统、能源计量、WEB浏览、酒店公共区域的调光、夜间泛光照明系统、酒店高低压配电系统的监控等。
2、综合布线系统按兼容性、灵活性、可靠性、先进性的原则设计，能够支持语音通信、数据通信、图文图像等多媒体信息的传输，满足对通信与计算机网络的需要。
弱电及智能化系统作业指导书第一篇：弱电及智能化系统作业指导书弱电及智能化系统作业指导书1.适用范围2.施工准备3.施工环境4.施工内容5.质量标准6.施工质量保证措施7.成品保护1.适用范围：网络和电话系统、有线电视系统、视频安防监控系统、入侵报警系统、可视对讲系统安装、停车库(场)管理系统。
施工内容包括线管安装、支吊架安装、桥架安装、电源及通讯线的敷设、各个通讯设备的安装、控制柜安装。
2.施工准备：2.1 施工技术准备：组织图纸会审、专题讨论会，充分了解设计意图。
施工单位应编制施工组织设计和专项施工方案，并报监理工程师批准。
组织施工作业人员熟悉施工图纸和有关技术资料，勘察工地现场，掌握系统设计意图、功能特点，作好技术交底工作。
学习有关安全知识，增强质量意识。
2.2 材料、设备准备：2.2.1材料、设备应附有产品合格证、质检报告，设备应有产品合格证、质检报告、说明书等；进口产品应提供原产地证明和商检证明、质量合格证明、检测报告及安装、使用、维护说明书的中文文本；2.2.2 检查线缆、设备的品牌、产地、型号、规格、数量及外观，主要技术参数及性能等均应符合设计要求，外表无损伤，填写进场检验记录，并封存线缆、器件样品；2.2.3有源设备应通电检查，确认设备正常。
2.3 机具、仪器与人力准备应符合下列规定：2.3.1 安装工具齐备、完好，电动工具应进行绝缘检查；2.3.2 施工过程中所使用的测量仪器和测量工具应根据国家相关法规进行标定；2.3.3 施工人员应持证上岗。
3.施工环境：3.1施工现场应具备满足正常施工所需的用水、用电等条件；3.2施工用电应有安全保护装置，接地可靠，井应符合安全用电接地标准；4.施工内容：包括线管安装、支吊架安装、桥架安装、线缆敷设、设备安装。
4.1线管安装应符合下列规定：4.1.1穿线管敷设应保持管内清洁干燥，管口应有保护措施和进行封堵处理；4.1.2 明配线管应横干竖直、排列整齐；4.1.3 明配线管应设管卡固定，管卡应安装牢固；管卡设置应符合下列规定：1)在终端、弯头中点处的150mm～500mm范围内应设管卡； 2)在距离盒、箱、柜等边缘的150mm～500mm范围内应设管卡； 3)在中间直线段应均匀设置管卡。
弱电及智能化系统作业指导书1.适用围2.施工准备3.施工环境4.施工容5.质量标准6.施工质量保证措施7. 成品保护1.适用围：网络和系统、有线电视系统、视频安防监控系统、入侵报警系统、可视对讲系统安装、停车库(场)管理系统。
施工容包括线管安装、支吊架安装、桥架安装、电源及通讯线的敷设、各个通讯设备的安装、控制柜安装。
2.施工准备：2.1 施工技术准备：组织图纸会审、专题讨论会，充分了解设计意图。
施工单位应编制施工组织设计和专项施工方案，并报监理工程师批准。
组织施工作业人员熟悉施工图纸和有关技术资料，勘察工地现场，掌握系统设计意图、功能特点，作好技术交底工作。
学习有关安全知识，增强质量意识。
2.2 材料、设备准备：2.2.1材料、设备应附有产品合格证、质检报告，设备应有产品合格证、质检报告、说明书等；进口产品应提供原产地证明和商检证明、质量合格证明、检测报告及安装、使用、维护说明书的中文文本；2.2.2 检查线缆、设备的品牌、产地、型号、规格、数量及外观，主要技术参数及性能等均应符合设计要求，外表无损伤，填写进场检验记录，并封存线缆、器件样品；2.2.3有源设备应通电检查，确认设备正常。
2.3 机具、仪器与人力准备应符合下列规定：2.3.1 安装工具齐备、完好，电动工具应进行绝缘检查；2.3.2 施工过程中所使用的测量仪器和测量工具应根据国家相关法规进行标定；2.3.3 施工人员应持证上岗。
3.施工环境：3.1施工现场应具备满足正常施工所需的用水、用电等条件；3.2施工用电应有安全保护装置，接地可靠，井应符合安全用电接地标准；4.施工容：包括线管安装、支吊架安装、桥架安装、线缆敷设、设备安装。
4.1线管安装应符合下列规定：4.1.1穿线管敷设应保持管清洁干燥，管口应有保护措施和进行封堵处理；4.1.2 明配线管应横干竖直、排列整齐；4.1.3 明配线管应设管卡固定，管卡应安装牢固；管卡设置应符合下列规定：1)在终端、弯头中点处的150mm～500mm围应设管卡；2)在距离盒、箱、柜等边缘的150mm～500mm围应设管卡；3)在中间直线段应均匀设置管卡。
管卡间的最大距离应符合现行国家标准《建筑电气工程施工质量验收规》GB 50303—2002中表的规定；4.1.4 线管转弯的弯曲半径不应小于所穿入线缆的最小允许弯曲半径，且不应小于该管外径的6倍；当暗管外径大于50mm时，弯曲半径不应小于该管外径的10倍，4.1.5 砌体暗敷线管埋深不应小于15mm，现浇混凝土楼板暗敷线管埋深不应小于25mm，并列敷设的线管间距不应小于25mm；4.1.6 线管与控制箱、接线箱、接线盒等连接时，应采用锁母将管口固定牢固；4.1.7 线管穿过墙壁或楼板时应加装保护套管，穿墙套管应与墙面平齐，穿楼板套管上口宜高出楼面10mm～30mm，套管下口应与楼面平齐；4.1.8 与设备连接的线管引出地面时，管口距地面不宜小于200mm；当从地下引入落地式箱、柜时，宜高出箱、柜底面50mm；4.1.9 线管两端应设有标志，管不应有阻碍，并应穿带线；4.1.10 吊顶配管，宜使用单独的支吊架固定，支吊架不得架设在龙骨或其他管道上；4.1.11 配管通过建筑物的变形缝时，应设置补偿装置；4.1.12 镀锌钢管宜采用螺纹连接，镀锌钢管的连接处应采用专用接地线卡固定跨接线，跨接线截面不应小于4mm2；4.1.13 非镀锌钢管应采套管焊接，套管长度应为管径的1．5倍～3．0倍；4.1.14 焊接钢管不得在焊接处弯曲，弯曲处不得有弯曲，折皱等现象，镀锌钢管不得加热弯曲；4.1.15 套接紧定式钢管连接应符合下列规定：1)钢管外壁镀层应完好，管口应平整、光滑、无变形；2)套接紧定式钢管连接处应采取密封措施；3)当套接紧定式钢管管径大于或等于32mm时，连接套管每端的紧定螺钉不应少于2个。
4.1.16 室外线管敷设应符合下列规定：1)室外埋地敷设的线管，埋深不宜小于0．7m，壁厚应大于等于2mm；埋设于硬质路面下时，应加钢套管，人、手孔井应有排水措施；2)进出建筑物线管应做防水坡度，坡度不宜大于15‰；3)同一段线管短距离不宜有S弯；4)线管进入地下建筑物，应采用防水套管，并应做密封防水处理；4.2 支吊架安装应符合下列规定：4.2.1 支吊架安装直线段间距宜为1．5m～2．Om，同一直线段的支吊架间距应均匀；4.2.2 在桥架端口、分支、转弯处不大于0．5m，应安装支吊架；4.2.3 支吊架应平直且无明显扭曲，焊接应牢固且无显著变形、焊缝应均匀平整，切口处应无卷边、毛刺；4.2.4 支吊架采用膨胀螺栓连接固定应紧固，且应配装弹簧垫圈；4.2.5 支吊架应做防腐处理；4.2.6 采用圆钢作为吊架时，桥架转弯处及直线段每隔30m应安装防晃支架。
4.3桥架安装应符合下列规定：4.3.1 桥架切割和钻孔断面处，应采取防腐措施；4.3.2 桥架应平整，无扭曲变形，壁无毛刺，各种附件应安装齐备，紧固件的螺母应在桥架外侧，桥架接口应平直、严密，盖板应齐全、平整；4.3.3 桥架经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处应设置补偿装置，保护地线和桥架线缆应留补偿余量；4.3.4 桥架与盒、箱、柜等连接处应采用抱脚或翻边连接，并应用螺丝固定，末端应封堵；4.3.5 水平桥架底部与地面距离不宜小于2．2m，顶部距楼板不宜小于0. 3m，与梁的距离不宜小于0．05m；4.3.6 敷设在竖井和穿越不同防火分区的桥架及管路孔洞，应有防火封堵；4.3.7弯头、三通等配件，宜采用桥架生产厂家制作的成品，不宜在现场加工制作。
4.4线缆敷设应符合下列规定：4.4.1 管线和槽架穿线宜在抹灰及地面工程结束后进行，在配线施工之前，应将线槽的积水和杂物清除干净；4.4.2 配线原则上可以采用同槽分隔方式敷设，但是弱电线路和强电线路应分线槽敷设。
特别是电视信号线、网线和动力线相互之间应有良好的屏蔽和相互隔离度，以防止信号串扰和电磁干扰；4.4.3 管线槽导线的总截面积(包括外护层)不应超过管槽截面积60%。
敷设于垂直或水平管线槽中的导线每超过5m长度时，应在管线槽或接线盒中加以固定，导线穿入管线槽后，在导线穿出口处直至电气设备接线端应装软护线套以保护导线防止外力的损坏；4.4.4 线缆布放应自然平直，不应受外力挤压和损伤；4.4.5 线缆布放宜留不小于0．15mm余量；4.4.6 从配线架引向工作区各信息端口4对对绞电缆的长度不应大于90m；4.4.7 室光缆桥架敷设时宜在绑扎固定处加装垫套；4.4.8 线缆敷设施工时，现场应安装稳固的临时线号标签，线缆上配线架、打模块前应安装永久线号标签；4.4.9 线缆经过桥架、管线拐弯处，应保证线缆紧贴底部，且不应悬空、不受牵引力。
在桥架的拐弯处应采取绑扎或其他形式固定；4.4.10 距信息点最近的一个过线盒穿线时应宜留有不小于0．15mm的余量；4.4.11 线缆敷设拉力及其他保护措施应符合产品厂家的施工要求；4.4.12 线缆弯曲半径宜符合下列规定：1)非屏蔽4对对绞电缆弯曲半径不宜小于电缆外径4倍；2)屏蔽4对对绞电缆弯曲半径不宜小于电缆外径8倍；3)主干对绞电缆弯曲半径不宜小于电缆外径10倍；4)光缆弯曲半径不宜小于光缆外径10倍；4.5宽带和系统施工应符合下列规定:4.5.1 光缆开盘后应检查光缆外表有无损伤，光缆封头是否良好，并应检查光缆合格证及检验测试数据。
并进行衰减及长度测试，看光纤衰减是否符合要求及有无断纤现象存在；4.5.2 光、电缆交接设备的编排及标志名称应与设计相符，各类标志名称应统一，标志位置准确、清晰；4.5.3 插座安装:宽带和插座应牢靠地安装在平坦的地方，外面有盖板。
安装在活动地板或地面上的插座，应固定在接线盒。
插座面板有直立和水平等形式。
接线盒有开启口，应可防尘。
安装在墙体上的插座，应高出地面30cm，若地面采用活动地板时，应加上活动地板净高尺寸。
固定螺钉需拧紧，不应有松动现象；4.5.4 分线盒的安装:分线盒明装在相应楼层的弱电井墙壁上，安装高度距地面为1.2米；4.6有线电视系统施工应符合下列规定:4.6.1 分配网络的安装和施工:电缆敷设应横平竖直，转弯处半径不得小于电缆外径的6倍。
电缆的接头应严格按照步骤和要求进行。
放大器与分支器、分配器的安装要有统一性、稳固、美观、便于调试；4.6.2 放大器、分配器和分支器的安装：设置总放大器箱，箱用来安装均衡器、衰减器、分配器、放大器等部件。
各分支电缆通过暗装的穿线管通向每个用户终端；4.6.3 用户终端盒的安装:用户终端盒是系统向用户提供信号的装置，通过电缆与有线电视网络终端设备如电视机等的有线电视输入端相连，这样用户就可享受到有线电视系统提供的电视、数据等多媒体信息。
用户终端盒面分面板和底座两部分，底座为86×86标准盒，一般预埋在墙。
面板接好分配电缆就可以安装在底盒上；4.7视频安防监控系统的安装应符合下列规定：4.7.1 机架的底座应与地面固定,安装应竖直平稳,垂直偏差不得超过1‰；4.7.2 几个机架并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm,两个机架中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4.7.3 控制台应安放竖直，台面水平,附件完整，无损伤，螺丝紧固，台面整洁无划痕；台接插件和设备接触应可靠，安装应牢固；部接线应符合设计要求，无扭曲脱落现象；4.7.4 监控室，电缆的敷设应符合下列要求：1)采用地槽或墙槽时，电缆应从机架、控制台底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽,拐弯处应符合电缆曲率半径要求。
电缆离开机架和控制台时，应在距起弯点10mm处成捆空绑，根据电缆的数量应每隔100～200mm空绑一次。
2)采用架槽时，架槽宜每隔一定距离留出线口。
电缆由出线口从机架上方引入，在引入机架时，应成捆绑扎。
3)采用电缆走道时，电缆应从机架上方引入，并应在每个梯铁上进行绑扎。
4)采用活动地板时，电缆在地板下可灵活布放，并应顺直无扭绞.在引入机架和控制台处还应成捆绑扎。
5)在敷设的电缆两端应留适度余量，并标示明显的永久性标记。
6)引入、引出房屋的电(光)缆，在出入口处应加装防水罩，向上引入、引出的电(光)缆，在出入口处还应做滴水弯，其弯度不得小于电(光)缆的最小弯曲半径。
电(光)缆沿墙上下引入、引出时应设支持物。
电(光)缆应固定(绑扎)在支持物上，支持物的间隔距离不宜大于1m。
7)监控室光缆的敷设，在电缆走道上时，光端机上的光缆宜预留10m；余缆盘成圈后应妥善放置。
光缆至光端机的光纤连接器的耦合工艺，应严格按有关要求进行。
