铁道信号工程施工作业指导书.2-信号机安装

（建筑工程管理）铁路信号工程作业指导书山东济铁工程建设集团有限公司QB 铁路信号工程施工作业指导书JTGC/C/JS-04（第四册）现行版本：A修改码：0受控状态：分发号：编制：徐勤弼审核：批准：张燕祥2011年06月01日发布2011年06月15日实施批准页《铁路信号工程施工作业指导书》JTGC/C/JS-04（第四册）是本公司的工法，同时引用了国家、铁道部现行规范及有关工程标准的强制性条文，在施工过程中本公司员工必须严格遵守执行国家强制性条文标准和本作业指导书规定的内容。

本作业指导书属于集团公司质量管理体系中的工艺标准文件，版权归集团公司所有，未经同意不得翻印。

山东济铁工程建设集团有限公司总工程师（签字）：签发日期：二〇一一年六月一日铁路信号工程施工作业指导书目录《铁路信号设计规范》（TB10007-2006）1.0.3 各种信号机和表示器的显示敷设应按现行《铁路技术管理规程》的规定执行。

采用《铁路技术管理规程》以外的信号显示敷设必须经铁道部批准。

1.0.10 信号设备不得侵入铁路建筑限界（包括曲线加宽）。

对与机车车辆直接相互作用的相互设备，在使用中不得超过规定的范围。

位于线路上部的信号固定设施与轨面的距离应烤炉附加轨面标高可能的变动量。

1.0.11 涉及行车安全的铁路信号系统及道路设计，必须满足故障导向安全的要求。

2.1.1 车站必须装设进站信号机。

进站信号机为臂板信号机时，应装设通过臂板。

2.1.2 车站的正线和到发线上，应装设出站信号机。

2.1.3 通过信号机应设在闭塞分区或所间区间的分界处。

2.1.15 信号机设在列车运行方向的左侧或其所属线路的中心线上空，需设于右侧时，必须按《铁路技术管理规程》的规定执行。

2.2.8 在尽头式到发线上，设置的起阻挡列车运行作用的调车信号机，应采用矮型三灯位（绿灯封闭）机构。

3.1.6 站内和区间轨道电路应采用闭路式轨道电路3.1.8 相邻的两轨道区段间应保证对绝缘破损有可靠的防护。

哈罗铁路施工作业指导书信号工程篇第1单元：信号工程施工作业指导书第7部分：信号机施工作业1范围适用于信号机施工作业。

2作业准备2.1准备工作安排确定信号机位置，勘测搬运机柱路线，检查器具齐全、完好，配足人力。

2.2作业人员安排矮型信号机作业作业程序人员要求备注位置复测技术人员，工班长基础检查信号工1人挖坑埋设基础信号工1人，劳务工3人安装机构防护人员1人，信号工1人，劳务工2人配线、安装内套信号工1人导通试验技术人员2人，信号工2人基础培土及涂刷油漆信号工1人，防护人员1人，劳务工1人高柱信号机作业作业程序人员要求位置复测技术人员，信号工1人机柱搬运按每人负荷不大于50kg组织劳力挖坑信号工1人，劳务工1人立机柱指挥员1人、防护人员2人、技术人员1人，按机柱长度组织劳力，10m以下9人，10m以上12人吊装机构信号工2人，劳务工2人安装梯子信号工1人，劳务工1人机构穿配线信号工2人安装信号机内套信号工1人导通试验技术人员2人，信号工1人机柱封顶、基础培土及涂刷油漆信号工1人，劳务工1人2.3工器具一览表安装矮型信号机所需工器具序号号名称规格单位数量备注1镐、锨、杠子、抬筐把各12小工具套 13防护旗红、黄面各14钢卷尺5m 个 15无效标个若干6对讲机部 2 参考7水平尺只 1安装高柱信号机所需工器具序号号名称规格单位数量备注1镐、锨、杠子、抬筐把各1 2大扳手450mm 把 2 3小工具套 1 4防护旗红、黄面各1 5钢卷尺5m 个 1 6皮尺50m 个 1 7无效标个若干8对讲机部 49滑板、滑轮、叉杆、立杆机、弯管滑轮个各110手锤、钢钎、大锤把各111大绳20m 根 312地排车辆 113捣固锤只 114长柄铲把 115铅坠只 12.4防护图营业线立高柱信号机柱，施工信号楼内应设驻站联络员，施工处应设安全防护人员。

如图7.2-1所示。

信号楼5050图示 ：对讲机防护绳防护旗图7.2-13 作业流程图基础培土及涂刷油漆导通试验 立机柱安装内套、配线挖坑埋设基础安装线把及变压器安装机构机构穿配线检查、搬运机柱安装梯子挖机拄坑吊装机构配线、安装内套内套预配 基础检查矮型信号机 高柱信号机4作业程序及工艺标准4.1技术要求4.1.1信号机显示要求1.进站、通过、接近、遮断信号机，不得少于1000m；2.高柱出站、高柱进路信号机,不得少于800m；3.预告、驼峰、驼峰辅助信号机，不得少于400m；4.调车、矮型出站、矮型进路、复示信号机、容许、引导信号机以及各种表示器，不得少于200m；5.在地形、地物影响视线的地方，进站、通过、接近、预告、遮断信号机的显示距离，在最坏条件下，不得少于200m。

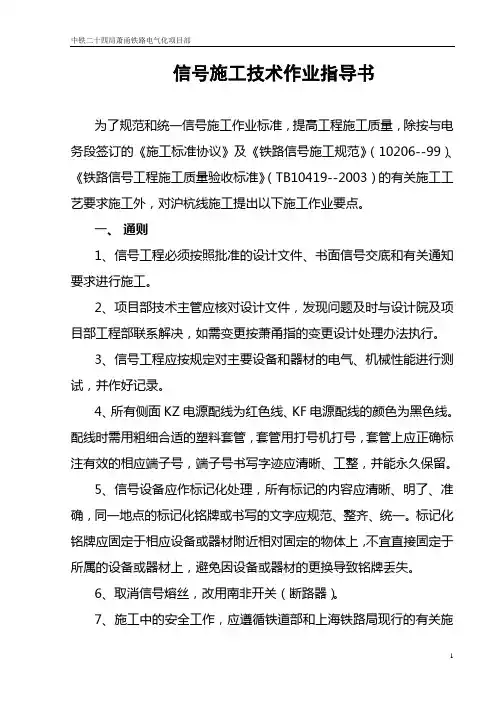

信号施工技术作业指导书为了规范和统一信号施工作业标准，提高工程施工质量，除按与电务段签订的《施工标准协议》及《铁路信号施工规范》（10206--99）、《铁路信号工程施工质量验收标准》（TB10419--2003）的有关施工工艺要求施工外，对沪杭线施工提出以下施工作业要点。

一、通则1、信号工程必须按照批准的设计文件、书面信号交底和有关通知要求进行施工。

2、项目部技术主管应核对设计文件，发现问题及时与设计院及项目部工程部联系解决，如需变更按萧甬指的变更设计处理办法执行。

3、信号工程应按规定对主要设备和器材的电气、机械性能进行测试，并作好记录。

4、所有侧面KZ电源配线为红色线、KF电源配线的颜色为黑色线。

配线时需用粗细合适的塑料套管，套管用打号机打号，套管上应正确标注有效的相应端子号，端子号书写字迹应清晰、工整，并能永久保留。

5、信号设备应作标记化处理，所有标记的内容应清晰、明了、准确，同一地点的标记化铭牌或书写的文字应规范、整齐、统一。

标记化铭牌应固定于相应设备或器材附近相对固定的物体上，不宜直接固定于所属的设备或器材上，避免因设备或器材的更换导致铭牌丢失。

6、取消信号熔丝，改用南非开关（断路器）。

7、施工中的安全工作，应遵循铁道部和上海铁路局现行的有关施工安全规则、产品技术文件的安全规定及公司有关施工安全的要求。

8、信号工程应积极开展文明施工，对重点、难点工程开展QC攻关。

9、ZPW--2000型自闭施工工艺另行提供。

10、本指导书解释权属中铁二十四局沪杭电化项目部工程部。

二、信号机1、高柱信号机应考虑预留200mm的下沉量，梯子安装第一个卡箍距杆顶400 mm，然后依次固定下面各卡箍和支架，安装好后，正面看应与机柱中心平行，侧面看各支架应水平，梯子不弯曲，拧紧各部螺栓，埋好梯子基础。

2、矮柱信号机安装，基础顶面距钢轨顶面250～300 mm，机构中心距所属线路中心2029 mm，基础安装垂直，不倾斜。

铁路通信工程设备安装作业指导书1.适用范围适用于铁路通信工程中设备安装施工。

2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。

制定施工安全保证措施，提出科学合理的应急预案，对参建施工人员进行岗前安全、技术培训，合格后持证上岗；对施工人员进行技术交底。

2.2外业技术准备清理施工场地、做好安装机架前的各种准备工作；进行施工现场调查是否具备设备进场安装条件，收集施工技术资料。

通信设备的安装符合铁运【2010】142号文上道检测的规定。

3、技术要求1.根据项目特点、施工条件、作业环境，编制安全管理措施和质量控制措施。

2.对照设计图纸及现场情况，根据客运专线通信施工规范和作业指南，编制各通信子系统设备安装的作业指导书和技术交底。

3.由专业工程师对各子系统所有参建施工人员进行集中技术交底或现场技术交底及相关施工注意事项的培训并形成记录、存档。

4.开箱检验需要监理工程师进行旁站。

5.光电缆走线架位置偏差不应大于50mm;水平度偏差不应大于2‰；垂直偏差不应大于3mm。

走线架应固定牢固。

6.机柜（架）应垂直，倾斜度偏差应不小于机柜（架）高度的1‰；当相邻机柜（架）互相靠拢时，其间隙不应大于3mm;相邻机柜（架）正立面应平齐。

7.音频配线电缆不小于50MΩ。

8.同轴配线电缆不应小于1000MΩ。

9.音频配线电缆近端串音衰减不小于78dB。

10.配线电缆、电源线应分开布防，间距不小于50mm。

交、直流配线应分开绑扎。

11. 设备配线采用焊接时，焊接后芯线绝缘层应无烫伤。

开裂及后缩现象，绝缘层离开端子边缘露铜不宜大于1mm。

4.施工程序和工艺流程4.1施工程序现场环境调查→设备安装→设备单机调试→设备系统调试。

4.2工艺流程①硬件施工流程图②传输、交换、数调、数据网、视频、动力环境监控、会议电视、应急通信、同步时钟系统调试流程图③GSM-R系统调试流程图5.施工要求5.1走线架安装（1）走线架安装应包括：光、电缆走线架、吊架、爬架及骨列架等。

铁路通信工程施工信号线的安装作业指导书铁路通信工程施工信号线的安装作业指导书（1）信号线的分类：同轴线、音频线、网线、高频电缆、光缆、尾纤、视频线、控制线、馈线、（2）信号线安装方法：1）各种线缆应按顺序出线，布放应顺直、整齐，无交叉、扭绞及溢出线槽，机房内各种配线中间不应有接头。

线缆弯曲应均匀、圆滑。

同轴电缆弯曲半径应大于电缆外径的15倍，非屏蔽对绞电缆的弯曲半径应大于电缆外径的4倍，室内光缆的弯曲半径应大于光缆外径的15倍，尾纤的弯曲半径应大于50mm。

2）各种线缆在防静电地板下、走线架或槽道内布放时应均匀绑扎固定。

软尾纤在走线架或槽道内布放时应加套管或线槽防护，编扎尾纤的扎带应松紧适度。

在防静电地板下布放线缆时，地板内净空应150mm－300mm，若空调采用下送风方式，则地板内净空应为300mm－500mm。

3）敷设线缆时应尽量短而整齐，当线缆接入设备或ODF、DDF 等应留有一定的余量，且预留长度应统一。

敷设好的线缆两端应粘贴标签，标明编号等必要信息（根据业主或建设单位、维护单位要求），标签应选用不易损害或脱落的材料。

4）敷设线缆时，信号线、控制线和电源线应分开布放，间距应为15－20cm。

5）同轴线布放的路由应合理，机架内穿线、分线绑扎应均匀顺直。

同轴线上下走线架时，弯曲半径不应小于直径的15倍；设备或配线架端子收发排列要一致，每排端子应编扎线把，分线清晰并留有一定余量。

焊接后的芯线绝缘应无烫伤、开裂及后缩现象，绝缘层离开端子边缘露铜不得大于1mm，内外导体应接在对应的同轴端子上，配线后应进行对号测试，确保无错线、断弦、混线现象。

6）高频电缆、电线的放绑应符合下列要求：高频电缆和高频隔离线应与其他电源线、音频线分开绑扎；高频电缆、电线在走线架上下线转弯处，其弯曲半径不应小于电缆直径的12倍；高频隔离线转弯半径不应小于直径的5倍。

7）配线用电缆型号、规格应符合使用要求，布放前应对线缆进行对号和绝缘电阻测试，芯线应无错线、混线，配线电缆中间不得有接头，分段电缆芯线间的配线电缆电阻应符合下列要求：音频配线电缆规格为HJ(P)VV型应不小于50 MΩ；高频配线电缆应不小于100 MΩ；同轴配线电缆规格为SFF-75-2 应不小于1000 MΩ。

信号工程作业指导书编制：审核：批准：目录第一章电缆工程作业指导书 (1)1．适用范围 (1)2．作业准备 (1)3．技术要求 (1)4．施工程序与工艺流程 (1)5．施工要求 (1)6．劳动组织 (4)7．材料要求 (4)8．设备机具配置 (4)9．质量控制及检验 (5)10．安全及环保要求 (5)第二章信号机安装作业指导书 (6)1．适用范围 (6)2．作业准备 (6)3．技术要求 (6)4．施工程序与工艺流程 (6)5．施工要求 (6)6．劳动组织 (9)7．材料要求 (9)8．设备机具配置 (9)9．质量控制及检验 (9)10．安全及环保要求 (10)第三章安装装置施工作业指导书 (11)1．适用范围 (11)2．作业准备 (11)3．技术要求 (11)4．施工程序与工艺流程 (11)5．施工要求 (11)6．劳动组织 (15)7．材料要求 (15)8．设备机具配置 (15)9．质量控制及检验 (15)10．安全及环保要求 (16)第四章轨道设备施工作业指导书 (17)1．适用范围 (17)2．作业准备 (17)3．技术要求 (17)5．施工要求 (17)6．劳动组织 (27)7．材料要求 (27)8．设备机具配置 (27)9．质量控制及检验 (27)10．安全及环保要求 (28)第六章室内施工作业指导书 (29)1．适用范围 (29)2．作业准备 (29)3．技术要求 (29)4．施工程序与工艺流程 (29)5．施工要求 (29)6．劳动组织 (31)7．材料要求 (31)8．设备机具配置 (31)9．质量控制及检验 (31)10．安全及环保要求 (32)第七章室外箱盒安装作业指导书 (33)1．适用范围 (33)2．作业准备 (33)3．技术要求 (33)4．施工程序与工艺流程 (33)5．施工要求 (33)6．劳动组织 (37)7．材料要求 (38)8．设备机具配置 (38)9．质量控制及检验 (38)10．安全及环保要求 (38)第八章防雷等其他作业指导书 (40)1．适用范围 (40)2．作业准备 (40)3．技术要求 (40)4．施工程序与工艺流程 (40)5．施工要求 (40)6．劳动组织 (42)7．材料要求 (42)8．设备机具配置 (42)9．质量控制及检验 (42)第九章系统调试作业指导书 (44)1．适用范围 (44)2．作业准备 (44)3．技术要求 (44)4．施工程序与工艺流程 (44)5．施工要求 (44)6. 劳动组织 (68)7. 材料要求 (68)8. 设备机具配置 (68)9. 质量控制及检验 (68)10. 安全及环保要求 (68)第一章电缆工程作业指导书1．适用范围本作业指导书适用于信号电缆工程。

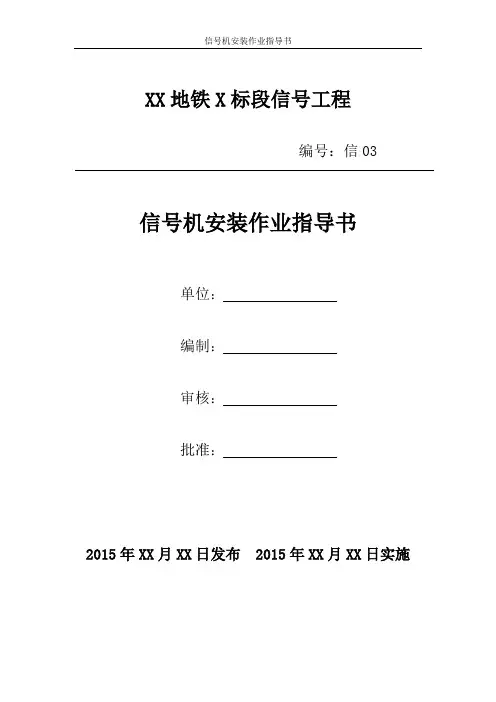

XX地铁X标段信号工程编号：信03 信号机安装作业指导书单位：编制：审核：批准：2015年XX月XX日发布 2015年XX月XX日实施目录1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (1)5.施工要求 (3)6.劳动组织 (4)7. 材料要求 (5)8. 设备机具配置 (5)9.质量控制及检验 (5)10.安全及环保要求 (6)XX地铁信号工程光电缆工程作业指导书1.适用范围本作业指导书适用于地铁信号工程信号机安装施工。

2.作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定安全确保措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中涉及的各种外部技术数据收集。

施工作业所需的工机具、材料等准备齐全，土建施工单位已按要求及时提供施工作业面，线路纵向及横向测量已完成，测量发现的问题已与设计沟通解决完成。

3.技术要求（1）信号机机构材质等应符合设计及投标文件要求。

（2）信号机安装方式及标牌的设置位置应符合设计要求。

（3）各种信号机在无遮挡条件下的最小显示距离应符合以下要求：行车信号及道岔防护信号应不小于400m；复式信号机应不小于100m。

（4）信号机的灯位排列、安装高度、显示方向应满足设计及规范要求。

（5）此次信号机支架分为三种，分别是隧道内安装在隧道壁上；敞开段使用的直墙壁支架；高架段使用的长方体底座支架。

具体使用根据现场情况而定4.施工程序与工艺流程4.1工艺概况色灯信号机是固定信号机的一种，用其灯光的颜色、数目和亮灯状态来表示信号。

我国的铁路现在采用色灯信号机有高柱和矮型两种类型。

高柱色灯信号机由机柱、机构、托架、梯子等部分组成。

机柱用于安装机构和梯子。

机构的每个灯位配备有相应的透镜组和灯泡，给出信号显示。

1、适用范围：适用于长荆线电气化改造工程信号机施工。

2、作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据的收集.3、技术要求：3.1信号机位置必须准确定位，朝向与角度必须准确。

3.2信号机基础水平位置应符合相关技术标准。

3.3信号机内部安装应符合设计与施工工艺标准。

3.4信号机安装限界应符合有关规定。

4、施工程序与工艺流程4.1、施工程序4.1.1、施工准备进行现场调查和信号机位置复测，核对信号机坐标、位置、限界尺寸，是否便于安装和固定信号机。

对信号变压器进行检测，检查信号机变压器是否符合设计要求，检查信号机机构是否严密、是否漏光、窜光。

检查信号机构色玻璃及透镜是否符合设计标准，是否有影响显示的斑点和裂纹，对色玻璃及透镜组进行清扫，保证其清洁、明亮。

4.1.2高柱信号机安装挖坑前，根据机柱根部的朝向确定开马槽的方向，根据《施工规范》的限界及坑深的要求、定测记录的位置挖坑。

机柱坑挖成圆形，大小比机柱大头略大，并根据土质采取防塌方措施。

挖坑时用彩条布覆盖在线路的道碴上，再将挖坑的弃土放在彩条布上，防止污染道床。

回填后剩余的弃土运走。

根据定测确定的信号机位置，利用轨道车、汽车或人工将机柱运至各信号机位置附近，并放置稳固。

根据《信号验收标准》规定的限界要求及定测记录中规定的位置挖坑，挖坑前确定马槽方向，信号机柱坑开挖至规定深度，保证坑底平坦无石块，并挖好导入坑。

立机柱时安排足够劳力，每一根机柱立设安排指挥员1人、防护2人、拉边绳2人、扒杆2人、头绳3～5人、根绳1 人。

立机柱时，人员各就各位，听从指挥并操作滑板，头绳均匀使力向前拉，机柱徐徐平稳升起，机柱立起后，校正机柱引线孔位置，校核限界，安装机柱卡盘及U型螺栓、回填土、捣固。

信号机安装施工1概述本文件用于描述信号系统轨旁信号机的安装说明（以长沙城市轨道交通2号线一期工程为例）。

2信号机分类正线信号机分为墙壁外挂型和钢支柱型。

车辆段信号机分为高柱信号机和矮型信号机。

3信号机施工流程4 信号机支架制作由于隧道的特殊性，信号机支架需要特别制作。

信号机支架如下图所示：使用这种支架时，信号机到电缆接线盒之间的配线需要用阻燃软管防护。

车辆段碎石道床的信号机安装采用普通信号机水泥基础或者机柱。

5安装准备A A 详图镀锌地面固定信号机支架（安装于整体道床上的信号机采用此支架） 隧道壁上固定信号机支架在安装信号机前，首先按照设计图纸核对坐标、位置、限界尺寸。

信号机的光学透镜、必须符合规定标准，不得有影响显示的斑点和裂纹，并应清洁、明亮。

6安装信号机信号机应设在列车运行方向的右侧和所属线路的中心线上方，不得已需设于左侧时，应由建设单位和设计批准。

在安装支架前，应检查支架的质量，确认符合规定时方可使用。

信号机支架应垂直与地面装设。

安装支架后应检查支架的倾斜量符合要求，检查支架上电线引入孔方向。

信号机配线按要求采用塑料绝缘电缆或铜芯塑料软线；信号机配线必须按灯光颜色与配线颜色一致来处理。

信号机构门、电缆盒盖应严密，密封良好；信号机构至支架间的电线把应防护。

防护管抱箍选配合适，与支架接触紧密，安装牢固。

7质量要求信号机设置应符合设计规定。

信号机应设在列车运行方向的右侧，不得已需设于左侧时，应由建设单位批准。

信号机的设置位置和显示方向应保证从列车上不至于误认为邻线的信号机。

信号支架应垂直于地面装设，安装支架后应检查支架的倾斜量符合要求，检查电线引入孔方向。

信号机构的型号、规格和灯光配列应符合设计规定，信号机各部部件应齐全，不得有破损、裂纹现象。

门关闭严密，灯室不窜光。

信号机构的色玻璃及透镜必须符合规定标准，不得有影响显示的斑点和裂纹，并应清洁、明亮。

信号机构的灯座应调整灵活，光源应调整在透镜的焦点上。

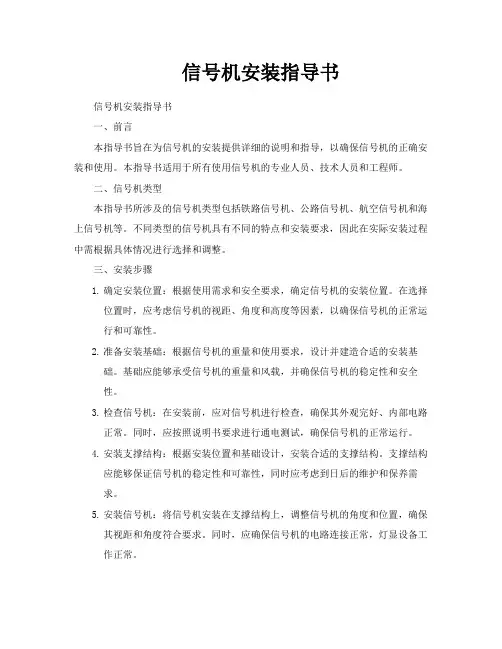

信号机安装指导书信号机安装指导书一、前言本指导书旨在为信号机的安装提供详细的说明和指导，以确保信号机的正确安装和使用。

本指导书适用于所有使用信号机的专业人员、技术人员和工程师。

二、信号机类型本指导书所涉及的信号机类型包括铁路信号机、公路信号机、航空信号机和海上信号机等。

不同类型的信号机具有不同的特点和安装要求，因此在实际安装过程中需根据具体情况进行选择和调整。

三、安装步骤1.确定安装位置：根据使用需求和安全要求，确定信号机的安装位置。

在选择位置时，应考虑信号机的视距、角度和高度等因素，以确保信号机的正常运行和可靠性。

2.准备安装基础：根据信号机的重量和使用要求，设计并建造合适的安装基础。

基础应能够承受信号机的重量和风载，并确保信号机的稳定性和安全性。

3.检查信号机：在安装前，应对信号机进行检查，确保其外观完好、内部电路正常。

同时，应按照说明书要求进行通电测试，确保信号机的正常运行。

4.安装支撑结构：根据安装位置和基础设计，安装合适的支撑结构。

支撑结构应能够保证信号机的稳定性和可靠性，同时应考虑到日后的维护和保养需求。

5.安装信号机：将信号机安装在支撑结构上，调整信号机的角度和位置，确保其视距和角度符合要求。

同时，应确保信号机的电路连接正常，灯显设备工作正常。

6.测试信号机：在安装完成后，应对信号机进行测试，确保其显示正确、反应灵敏。

同时，应对信号机的电路进行检查，确保其正常运行和安全性。

7.记录和维护：记录信号机的安装信息和测试结果，以便日后参考和维护。

同时，应定期对信号机进行检查和维护，确保其长期稳定性和可靠性。

四、安全注意事项1.在安装过程中，应注意避免触电或损坏电路设备。

2.在高空作业时，应注意安全绳索的使用和保护措施。

3.在安装过程中，应注意避免损坏周围的其他设备和建筑物。

4.在安装完成后，应对信号机进行测试和维护时应注意安全操作流程和注意事项。

五、总结本指导书对不同类型的信号机的安装步骤和注意事项进行了详细的说明和指导，为专业人员、技术人员和工程师提供了实用的参考和指导。
