lcd 导电银浆
LCD（Liquid Crystal Display，液晶显示器）的导电银浆是一种用于制造液晶显示器电极的材料。
导电银浆是一种导电材料，它在液晶显示器的制造中用于制造电极，确保电流能够在显示器中流动，从而实现像素的控制和显示。
导电银浆通常由以下主要成分组成：
1.银粉（Silver Powder）：银粉是导电银浆的主要成分，它提供
了良好的电导率。
银粉的粒度和分散性对导电银浆的性能至关
重要。
2.有机溶剂：有机溶剂用于将银粉分散在液体中，以形成银浆的
基本涂料。
这些有机溶剂可以是各种有机化合物，如酮、酯、
醚等。
3.粘合剂：粘合剂用于将银粉粒子粘合在一起，以确保它们紧密
附着在基板上。
粘合剂还有助于银浆在制造过程中的黏度控制。
4.分散剂：分散剂用于保持银粉的均匀分散，防止银粉颗粒在导
电银浆中聚集。
5.表面活性剂：表面活性剂有助于改善银粉与基板之间的附着性，
减少气泡和缺陷的形成。
导电银浆的制备和应用通常需要高精度和精细的工艺，以确保电极的均匀性和可靠性。
这些导电银浆通常通过印刷、喷涂或其他涂覆技术应用到液晶显示器的基板上。
在制造液晶显示器时，导电银浆用于创建透明电极、控制电流，以便液晶分子的排列，从而实现显示效
果。

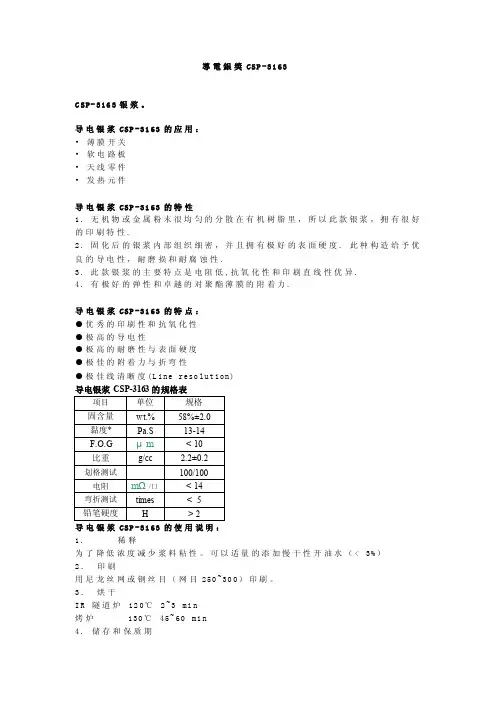

導電銀獎CSP-3163
C SP-3163银浆。
导电银浆CSP-3163的应用：
•薄膜开关
•软电路板
•天线零件
•发热元件
导电银浆CSP-3163的特性
1. 无机物或金属粉末很均匀的分散在有机树脂里，所以此款银浆，拥有很好的印刷特性.
2. 固化后的银浆内部组织细密，并且拥有极好的表面硬度. 此种构造给予优良的导电性，耐磨损和耐腐蚀性.
3. 此款银浆的主要特点是电阻低,抗氧化性和印刷直线性优异.
4. 有极好的弹性和卓越的对聚酯薄膜的附着力.
导电银浆CSP-3163的特点：
●优秀的印刷性和抗氧化性
●极高的导电性
●极高的耐磨性与表面硬度
●极佳的附着力与折弯性
●极佳线清晰度(L ine reso lut ion)
导电银浆CSP-3163的使用说明：
1. 稀释
为了降低浓度减少浆料粘性。
可以适量的添加慢干性开油水（< 3%）
2．印刷
用尼龙丝网或钢丝目（网目250~300）印刷。
3．烘干
I R 隧道炉120℃2~3 mi n
烤炉130℃45~60 mi n
4. 储存和保质期
要储存在冷冻干燥的室内，避免阳光直晒。
保存温度不超过20℃。
最好在开有冷气的冰柜中（1-10℃）的条件下储存。
在以上提供的储存条件下，从生产日期算器，可以保存6个月。
5要使用注意事项
使用前若从冰箱里拿出常温下解冻3个小时后，均匀搅拌10-30分钟并静置1 5分钟后使用。
导电银浆主要技术
导电银浆的主要技术包括以下几个方面：
1.成分和制备：导电银浆通常包括导电相银粉、粘合剂、溶剂及改善性能的微量添加剂等成分。
制备导电银浆的方法有多种，常见的有化学还原法、物理混合法和溶胶-凝胶法等。
制备过程中需要控制
银粉的粒度、分散性和纯度等，以保证导电银浆的性能。
2.稳定剂：为了防止银粉在浆料中的聚集和沉淀，需要加入稳定剂。
稳定剂的作用是帮助银粉保持分散状态，提高导电银浆的稳定性。
3.溶剂：溶剂用于调节银浆的黏度和流动性。
在制备过程中，需要选择适当的溶剂，以保证银浆具有良好的印刷性和成膜性。
4.烧结工艺：烧结工艺是导电银浆制备中的重要环节，其目的是使银颗粒熔合在一起，形成连续的导电膜。
在烧结过程中，需要控制烧结温度、烧结时间和气氛等因素，以保证导电银浆的导电性能和附着力。
5.丝网印刷技术：丝网印刷技术是制备导电银浆的一种常用方法，能够将银浆印刷到基底表面，形成图案化的导电路径。
丝网印刷技术需要选择合适的网版、刮刀和印刷参数，以保证印刷质量和效率。
6.性能测试与表征：导电银浆的性能测试与表征是评价其导电性能、附着力和印刷性能等指标的重要手段。
常用的测试方法包括四探针测试、表面电阻测量、附着力测试和印刷性能测试等。
通过这些测试，可以了解导电银浆的性能，并对其制备工艺进行优化。
总之，导电银浆的主要技术包括成分和制备、稳定剂、溶剂、烧结工艺、丝网印刷技术和性能测试与表征等方面。
这些技术相互作用，共同影响导电银浆的性能和应用。
导电银浆主要技术一、成分和制备：1.导电银浆成分和制备一直是研究的热点。
导电银浆通常包括的主要成分有导电粒子、2.稳定剂和溶剂。
导电粒子主要是银粒子，其具有良好的导电性能。
稳定剂的作用是为了帮助银粒子保持分散状态，防止聚集和沉淀。
3.溶剂则用于调节银浆的黏度和流动性。
制备导电银浆的方法有许多种，常见的包括化学还原法、物理混合法和溶胶-凝胶法等。
4.其中，化学还原法是最常用的制备方法之一，通过还原剂将银盐还原成银粒子，并与稳定剂和溶剂混合制备而成。
随着技术的不断发展，人们对导电银浆的研究也日益深入，包括改进成分配比、优化制备工艺等方面的探索，以满足不同领域对导电性能的需求。
二、导电性能：1.导电性能是指物质是否具有良好的电导性能，即能够传导电流的能力。
它是一个非常重要的物性参数，广泛应用于各个领域。
2.导电性能的好坏对于电子设备、能源传输以及材料研究都具有重要意义。
在导电性能的扩展方面，我们可以考虑从以下几个角度进行拓展。
3.首先，可以拓展导电材料的种类。
除了传统的金属导体如铜、银和铝之外，还可以研究和开发更多新型的导电材料，如导电聚合物和导电陶瓷材料。
这些材料具有较高的导电性能，并且在柔性电子、生物传感器等领域具有广泛的应用前景。
其次，可以拓展导电材料的导电机制。
4.传统的导电机制主要是通过自由电子在材料中的移动来实现电流的传导。
然而，随着纳米材料、量子效应等新兴领域的发展，我们可以进一步研究材料的局域导电性能，例如表面电子传输和界面态导电等。
5.此外，还可以拓展导电性能的测量技术。
目前常用的导电性能测试方法包括四探针法、霍尔效应测量等，但这些方法存在一些局限性，例如只能在室温下进行测量，不能实时监测材料的导电性能变化等。
6.因此，我们可以进一步研究和开发更高精度、更便捷的导电性能测试方法，以满足不同领域对导电性能测量的需求。
总之，导电性能作为一个重要的物性参数，具有广泛的应用前景。
通过在导电材料种类、导电机制和测量技术等方面的拓展，可以进一步提高导电材料的性能，推动相关领域的发展。
导电银浆使用方法导电银浆是一种常用的导电材料，广泛应用于电子器件、光伏电池、导电胶水等领域。
下面将从导电银浆的制备、涂覆、烘烤等方面介绍其使用方法。
一、导电银浆的制备导电银浆主要由导电颗粒和有机胶体两部分组成。
导电颗粒通常为纳米级的金属银颗粒，有机胶体则是将湿合剂与稳定剂等有机溶剂混合形成的胶体溶胶。
导电银浆的制备主要有化学合成法、物理法和化学还原法。
化学合成法是将银盐和还原剂反应制得纳米银颗粒，再加入胶体溶胶进行混合形成导电银浆。
物理法包括物理气相法和物理溶剂法。
物理气相法是通过热蒸发、溅射等方法将具有导电特性的材料沉积在基片上形成导电层；物理溶剂法是通过溶剂挥发的方式制备导电膜。
化学还原法是将含有银阳离子的银盐溶液与还原剂反应生成纳米银颗粒，再与有机胶体混合得到导电银浆。
以上三种制备方法各有优缺点，具体选择时需要根据实际需求和工艺条件来确定。
二、导电银浆的涂覆导电银浆的涂覆主要有刮涂法、喷涂法和印刷法等。
刮涂法是将导电银浆涂布于基片表面，然后用刮板刮平，使导电银颗粒均匀分布。
喷涂法是将导电银浆通过喷枪喷洒于基片上，形成均匀的导电膜。
印刷法是将导电银浆涂布于印刷板上，然后利用印刷机械将导电银浆印刷到基片上。
涂覆的方法选择也需要根据实际需求和工艺条件来确定，不同方法对涂层的物理性能和厚度要求各有差异。
三、导电银浆的烘烤导电银浆涂覆在基片上后，还需要进行烘烤处理，以去除有机胶体和胶体溶剂，使导电银颗粒之间形成致密的导电网络。
烘烤的温度和时间需要根据导电银浆和基片的特性来确定，一般在100-200℃的温度下，烘烤时间为10-30分钟。
烘烤的过程需要控制温度和时间，以避免导电银颗粒烧结过度或导电层与基片之间发生分离。
总之，导电银浆的使用方法包括制备、涂覆和烘烤三个步骤。
制备时可以采用化学合成法、物理法或化学还原法。
涂覆时可以选择刮涂法、喷涂法或印刷法。
烘烤时要控制好温度和时间，以获得良好的导电性能和附着力。

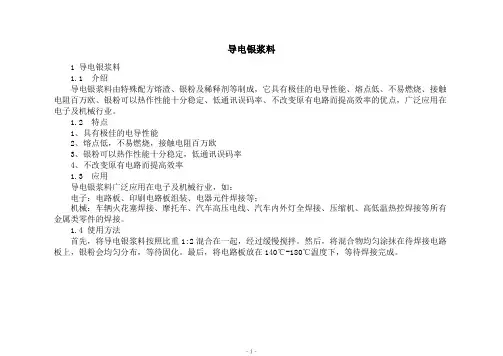

导电银浆料
1 导电银浆料
1.1 介绍
导电银浆料由特殊配方熔渣、银粉及稀释剂等制成，它具有极佳的电导性能、熔点低、不易燃烧、接触电阻百万欧、银粉可以热作性能十分稳定、低通讯误码率、不改变原有电路而提高效率的优点，广泛应用在电子及机械行业。
1.2 特点
1、具有极佳的电导性能
2、熔点低，不易燃烧，接触电阻百万欧
3、银粉可以热作性能十分稳定，低通讯误码率
4、不改变原有电路而提高效率
1.3 应用
导电银浆料广泛应用在电子及机械行业，如：
电子：电路板、印刷电路板组装、电器元件焊接等；
机械：车辆火花塞焊接、摩托车、汽车高压电线、汽车内外灯全焊接、压缩机、高低温热控焊接等所有金属类零件的焊接。
1.4 使用方法
首先，将导电银浆料按照比重1:2混合在一起，经过缓慢搅拌。
然后，将混合物均匀涂抹在待焊接电路板上，银粉会均匀分布，等待固化。
最后，将电路板放在140℃-180℃温度下，等待焊接完成。
- 1 -。

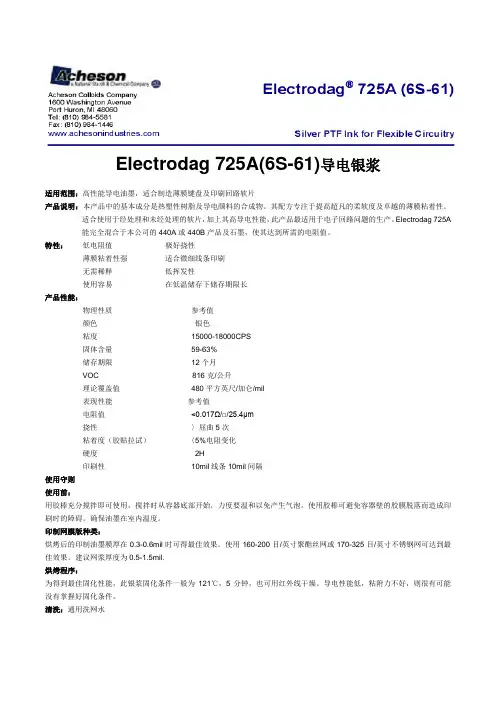

Electrodag 725A(6S-61)导电银浆适用范围：高性能导电油墨，适合制造薄膜键盘及印刷回路软片产品说明：本产品中的基本成分是热塑性树脂及导电颜料的合成物。
其配方专注于提高超凡的柔软度及卓越的薄膜粘着性。
适合使用于经处理和未经处理的软片，加上其高导电性能，此产品最适用于电子回路问题的生产。
Electrodag 725A 能完全混合于本公司的440A或440B产品及石墨，使其达到所需的电阻值。
特性：低电阻值极好挠性薄膜粘着性强适合微细线条印刷无需稀释低挥发性使用容易在低温储存下储存期限长产品性能：物理性质参考值颜色银色粘度15000-18000CPS固体含量59-63%储存期限12个月VOC 816克/公升理论覆盖值480平方英尺/加仑/mil表现性能参考值电阻值<0.017Ω/□/25.4μm挠性〉屈曲5次粘着度（胶贴拉试）〈5%电阻变化硬度2H印刷性10mil线条10mil间隔使用守则使用前：用胶棒充分搅拌即可使用，搅拌时从容器底部开始，力度要温和以免产生气泡。
使用胶棒可避免容器壁的胶膜脱落而造成印刷时的障碍。
确保油墨在室内温度。
印制网膜版种类：烘烤后的印制油墨膜厚在0.3-0.6mil时可得最佳效果。
使用160-200目/英寸聚酯丝网或170-325目/英寸不锈钢网可达到最佳效果。
建议网浆厚度为0.5-1.5mil.烘烤程序：为得到最佳固化性能，此银浆固化条件一般为121℃，5分钟，也可用红外线干燥。
导电性能低，粘附力不好，则很有可能没有掌握好固化条件。
清洗：通用洗网水。

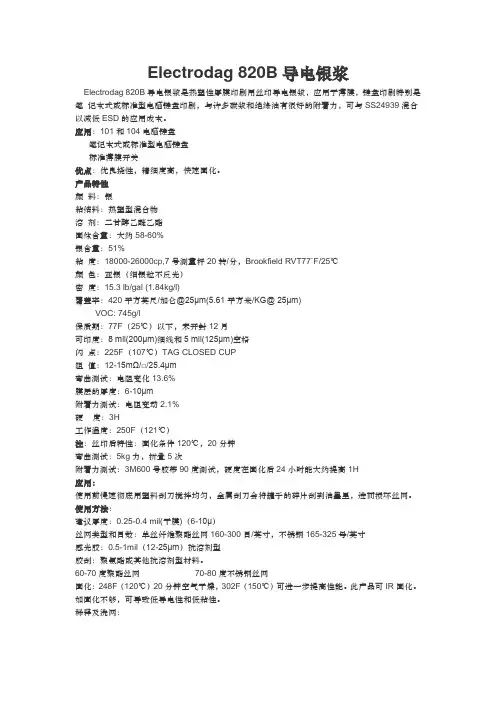

Electrodag 820B导电银浆Electrodag 820B导电银浆是热塑性厚膜印刷用丝印导电银浆，应用于薄膜，键盘印刷特别是笔记本式或标准型电脑键盘印刷，与许多碳浆和绝缘油有很好的附着力，可与SS24939混合以减低ESD的应用成本。
应用：101和104电脑键盘笔记本式或标准型电脑键盘标准薄膜开关优点：优良挠性，精细度高，快速固化。
产品特性颜料：银粘结料：热塑型混合物溶剂：二甘醇乙醚乙酯固体含量：大约58-60%银含量：51%粘度：18000-26000cp,7号测量杆20转/分，Brookfield RVT77`F/25℃颜色：亚银（细银粒不反光）密度：15.3 lb/gal (1.84kg/l)覆盖率：420平方英尺/加仑@25μm(5.61平方米/KG@ 25μm)VOC: 745g/l保质期：77F（25℃）以下，未开封12月可印度：8 mil(200μm)细线和5 mil(125μm)空格闪点：225F（107℃）TAG CLOSED CUP阻值：12-15mΩ/□/25.4μm弯曲测试：电阻变化13.6%膜层的厚度：6-10μm附着力测试：电阻变动2.1%硬度：3H工作温度：250F（121℃）注：丝印后特性：固化条件120℃，20分钟弯曲测试：5kg力，折叠5次附着力测试：3M600号胶带90度测试，硬度在固化后24小时能大约提高1H应用：使用前慢速彻底用塑料刮刀搅拌均匀，金属刮刀会将罐子的碎片刮到油墨里，进而损坏丝网。
使用方法：建议厚度：0.25-0.4 mil(干膜)（6-10μ）丝网类型和目数：单丝纤维聚酯丝网160-300目/英寸，不锈钢165-325母/英寸感光胶：0.5-1mil（12-25μm）抗溶剂型胶刮：聚氨酯或其他抗溶剂型材料。
60-70度聚酯丝网70-80度不锈钢丝网固化：248F（120℃）20分钟空气干燥，302F（150℃）可进一步提高性能。
此产品可IR固化。
