低压用电系统中的漏电保护技术措施标准版本

谈低压配电系统的漏电保护随着人民的生活水平的不断地提高，如电冰箱、洗衣机、电视机、空调、电饭煲、微波炉等各种各样的电气设备越来越多地进入千家万户，被众多居民普遍使用。

这些家用电器的应用，对于保护人身与设备的安全意识，引起了国内外人士的广泛关注。

本文主要阐述了有关低压配电系统的漏电保护。

标签：低压配电系统;漏电保护一、前言在电气设备安装过程中，注意做好接地保护、接零保护以及三级漏电保护工作，其中接地保护就是将电气设备的金属外壳和接地体相连接，将电气设备中的电流引入到地面，减少操作人员的触电危险;接零保护则是将电气设备的金属外壳与供电变压器中性线相连接，避免由于电气设备的绝缘破坏而影响人身安全。

二、漏电保护原理概述1.漏电电流动作保护器，即漏电保护器的应用，一旦出现触电事故，立即自动切断电源，减少人身触电的可能性。

漏电保护器主要由主开关、脱扣机构、漏电脱扣器、实验按钮以及零序电流互感器五部分构成。

被保护的电气设备，接地电流在漏电保护器的脱扣器中发生作用，如果超过了设定值，则开关自动跳闸、切断电源，确保工作人员安全。

在电气设备正常运行情况下，各相电流的流量之和为零;而在零序电流互感器中的双侧，如果没有信号输出，或者由于设备的绝缘已经损坏、人身触及带电体等情况，那么主回路中各相电流的流量之和则不为零。

这种情况下，零序电流互感器中的故障电流，就会产生磁通现象，在二次侧感应电源的作用下，脱扣线圈励磁，则主开关跳闸，供电的回路被切断。

建筑电气中经常应用的漏电保护器，可以分为电流动作漏电保护器与电源动作漏电保护器两种类型;漏电保护器可以应用在低压配电系统中，发挥防电击、防漏电的作用，避免发生电气火灾事故。

因此，在建筑的低压电系统中安装漏电保护器，可有效避免火灾事故的发生，同时保护人身安全与设备完整。

直接接触的保护方式主要为：通过外护物或者遮拦的方式保护、重点保护带电部分、放置在伸臂以外的保护等;间接接触的保护方式主要为：利用二级绝缘实行保护、自动切断供电设备;电气隔离;超低压安全保护等。

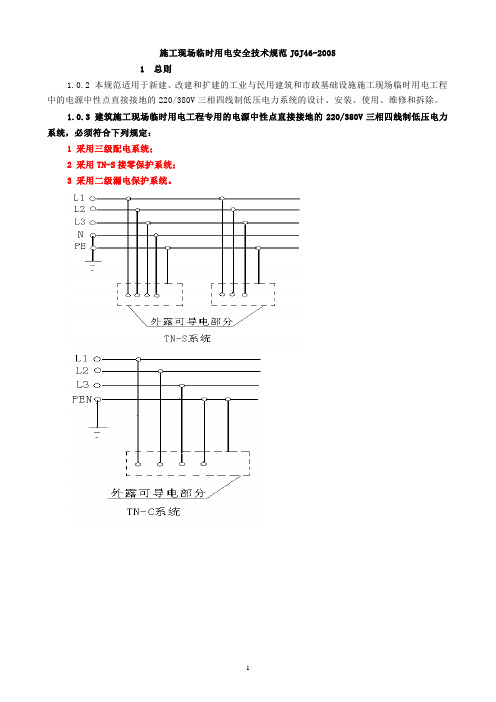

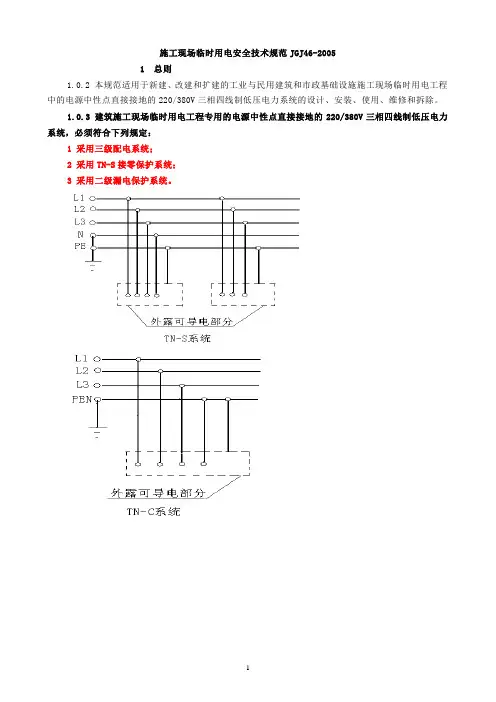

施工现场临时用电安全技术规范JGJ46-20051 总则1.0.2 本规范适用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统的设计、安装、使用、维修和拆除。

1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用TN-S接零保护系统；3 采用二级漏电保护系统。

2 术语、代号2.1 术语2.1.1 低压 low voltage交流额定电压在1 kV及以下的电压。

2.1.2 高压 high voltage交流额定电压在1 kV以上的电压。

2.1.3 外电线路 external circuit施工现场临时用电工程配电线路以外的电力线路。

2.1.4 有静电的施工现场 construction site with electrostatic field存在因摩擦、挤压、感应和接地不良等而产生对人体和环境有害静电的施工现场。

2.1.5 强电磁波源 source of powerful electromagnetic wave辐射波能够在施工现场机械设备上感应产生有害对地电压的电磁辐射体。

2.1.6 接地 ground connection设备的一部分为形成导电通路与大地的连接。

2.1.7 工作接地 working ground connection为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中性点的接地。

2.1.8 重复接地 iterative ground connection设备接地线上一处或多处通过接地装置与大地再次连接的接地。

2.1.9 接地体 earth lead埋入地中并直接与大地接触的金属导体。

2.1.10 人工接地体 manual grounding人工埋入地中的接地体。

2.1.11 自然接地体 natural grounding施工前已埋入地中，可兼作接地体用的各种构件，如钢筋混凝土基础的钢筋结构、金属井管、金属管道（非燃气）等。

济矿阳便发〔2013〕131号关于规范电气设备漏电实验的管理规定各单位：为加强我矿供用电安全管理，保证矿井供电系统安全、可靠、经济、合理的运行，结合我矿实际情况，特制定本规范。

井上下低压供电应装设漏电保护装置，并由机电科负责监督、检查及考核。

一、井下电气设备1.低压供电开关必须设有漏电保护功能，由专职人员进行每日一次的漏电跳闸试验，并认真填写记录；发现失灵，要立即汇报调度室和机电科停止供电，并要立即安排人员进行处理，否则按规定对责任人进行处罚；如有漏检等，将按相关规定对责任人进行处罚。

运行中的检漏保护装置必须每半月做一次远方人工漏电跳闸试验，并将试验情况认真记录，做远方漏电试验要有远方漏电试验措施。

井下低压远方漏电试验安全技术措施见附件1。

2.严禁甩掉漏电保护使用，连续发生两次漏电掉闸,不准再送，要立即组织人员查找故障，进行处理。

否则按规定对责任人进行处罚。

3.照明信号综合保护装置每天试验一次。

对具有选择性功能的检漏保护装置，各支路应每天做一次跳闸试验，总检漏保护装置每周至少做一次跳闸试验。

二、地面电气设备1.地面漏电保护装置每周至少做一次跳闸试验。

2.必须安装漏电保护器的设备和场所：（1）末端保护a) 移动式电气设备及手持式电动工具；b) 生产用的电气设备；c) 施工工地的电气机械设备；d) 安装在户外的电气装置；e) 临时用电的电气设备；f) 除壁挂式空调电源插座外的其他电源插座或插座回路；g) 喷水池、浴池的电气设备；h) 安装在水中的供电线路和设备；i) 医院中可能直接接触人体的电气医用设备。

（2）线路保护低压配电线路根据具体情况采用二级或三级保护时，在总电源端、分支线首端或线路末端安装漏电保护器。

3.漏电保护器必须编号，试验记录要根据实际情况按编号填写。

三、责任范围划分井下变电所、移动变电站等固定地点远方漏电试验由运转工区供电维修人员负责，其他地点的远方漏电试验由使用单位或包机责任单位电工负责。

标准名称：漏电保护器安装和运行GB 13955-92标准编号：GB 13955-92标准正文：国家技术监督局1992-12-19发布1993-05-01实施低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。

但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。

1主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。

本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。

本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。

1引用标准GB3787手持式电动工具的管理、使用、检查和维修安全技术规程GB6829漏电电流动作保护器GB4776电气安全名词术语GB9706.1医用电气设备第一部分：通用安全要求JB1284低压断路器3术语3.1直接接触direct contact人体、家畜与带电导体的接触。

3.2间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。

3.3冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。

3.4总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。

3.5分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。

漏电保护器安装和运行GB 13955-92低压配电系统中装设漏电保护器（剩余电流动作保护器）是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施.但安装漏电保护器后,仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施.1主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。

本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。

本标准所指的漏电保护器,是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等.1引用标准GB3787手持式电动工具的管理、使用、检查和维修安全技术规程GB6829漏电电流动作保护器GB4776电气安全名词术语GB9706.1医用电气设备第一部分：通用安全要求JB1284低压断路器3术语3.1直接接触direct contact人体、家畜与带电导体的接触。

3.2间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。

3.3冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices漏电保护器呈闭路状态时,在规定的冲击电压作用下不动作的漏电保护器。

3.4总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。

3。

5分级选择性保护selective section protection漏电保护器分别装设在电源端，支（干）线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合,实现具有选择性的分级保护。

中华人民共和国国家标准漏电电流动作保护器UDC621.316.91(剩余电流动作保护器).014.6GB6829—86Residual current operated protective devices国家标准局1986-09-03发布1987-07-01实施1引言本标准规定的漏电电流动作保护器(以下简称漏电保护器)主要是用来对有致命危险的人身触电进行保护。

漏电保护器的功能是提供间接接触保护。

额定漏电动作电流不超过30mA的漏电保护器，在其他保护措施失效时，可作为直接接触的补充保护，但不能作为唯一的直接接触保护。

1.1适用范围本标准适用于交流50Hz、额定电压至380V、额定电流至250A的漏电保护器。

1.2主要目的制定本标准的主要目的在于规定：a.漏电保护器的特性；b.正常工作条件；c.漏电保护器的结构和性能要求；d.验证特性和性能要求的试验与规则；e.漏电保护器的标志、包装、运输、贮存的要求。

1.3本标准与其他标准的关系1.3.1本标准和国内标准的关系本标准符合GB1497—85《低压电器基本标准》。

1.3.2本标准和国际标准的关系本标准参照采用IEC755(1983)《剩余电流动作保护装置的一般要求》(指导性文件)。

2名词术语除本标准补充规定的名词术语外，其余应符合有关国家标准规定。

本标准用的“电流”和“电压”，除另有规定外，均为有效值。

2.1间接接触(indirect contact)人或家畜与故障情况下变为带电的外露导电部分的接触。

2.2直接接触(direct contact)人或家畜与带电部分的接触。

2.3漏电电流(residual current)通过漏电保护器主回路电流的矢量和。

2.4漏电电流动作保护器(剩余电流动作保护器)(residual current operated protective device)在规定条件下，当漏电电流达到或超过给定值时能自动断开电路的机械开电器或组合电器。

GB13955-2005剩余电流动作保护装置安装和运行ttt001版规范2008-04-19 22:05:37 阅读63 评论2 字号：大中小TTT001制作，WORD版本网络首发，欢迎公益传播。

中华人民共和国国家标准GB13955-2005 2005-02-06发布剩余电流动作保护装置安装和运行Installation and operation of residual current operated protective devices2005-12-01施行代替GB13955-1992目次前言 (I)引言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4剩余电流保护装置的应用 (4)5剩余电流保护l装置的选川 (5)6剩余电流保护装置的安装 (7)7剩余电流保护装岢的运行和管理 (10)附录A(规范性附录)系统接地的型式…………………………………………………………………ll附录B(规范性附录)剩余电流保护装霞的额定值……………………………………………………l4附录C(资料性附录)分级保护方止参考模式图………………………………………………………”前言本标准的全部技术内容为强制性。

本标准是对GB 13955—1992(剩余电流保护装置安装和运行)的修订。

本标准与GB 13955—1992相比主要变化为：1.将标准的名称修订为《剩余电流动作保护装置安装和运行》，使本标准与国际同类标准名称一致，且与相关的国家标准如GB 6829《剩余电流动作保护器的一般要求》、GB 16916《家用和类似用途的不带过电流保护的剩余电流动作断路器》、GB16917《家用和类似用途的带过电流保护的剩余电流动作断路器》相统一。

将标准中的“保护器”改为“装置”，“装置”的范围是指具有剩余电流动作保护功能的系列设备，以使本标准名称更为确切，符合标准化要求。

2.修订了剩余电流动作保护装置的适用范围，强调保护装置仅适用于。
