消防水泵接合器及消火栓安装施工技术交底1. 引言消防水泵接合器及消火栓是消防系统中重要的组成部分，其安装施工技术直接关系到消防系统的正常运行。
本文档旨在对消防水泵接合器及消火栓的安装施工技术进行详细交底，确保施工人员能够正确安装和调试消防水泵接合器及消火栓，保证消防系统的可靠性和稳定性。
2. 消防水泵接合器安装施工技术交底2.1 准备工作在进行消防水泵接合器的安装施工前，需要做好以下准备工作：•检查并核对消防水泵接合器的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。
2.2 安装过程在进行消防水泵接合器的安装施工时，需要按照以下步骤进行：1.将消防水泵接合器放置在预先布置好的位置上，并进行固定。
应注意接合器的进出水口应与管道对接口对正，并进行密封处理，防止漏水。
2.进行连接管道的安装。
根据设计要求，选用合适的管道材料进行连接，并进行严密的密封处理。
安装过程中，要保证管道的水平与垂直度符合要求，并且连接处没有松动或裂缝。
3.安装进出口阀门。
根据设计要求，安装好进出口阀门，并进行调试，确保其开启和关闭的正常操作。
4.安装压力表和流量计等附属设备。
根据设计要求，安装并连接好压力表和流量计，确保其可靠性和准确性。
5.进行系统压力测试。
在安装完成后，进行系统压力测试，确保系统的运行正常且无漏水现象。
2.3 安装验收完成消防水泵接合器的安装后，进行安装验收工作。
验收时，应按照设计规范和相关要求进行检查，包括但不限于以下内容：•检查消防水泵接合器、管道和附属设备的安装是否符合设计要求；•检查系统运行是否正常，压力是否稳定，流量是否准确；•检查系统存在的问题并及时修复。
3. 消火栓安装施工技术交底3.1 准备工作在进行消火栓的安装施工前，需要做好以下准备工作：•检查并核对消火栓的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
消防水泵接合器及室外消火栓安装工艺（五篇模版）第一篇：消防水泵接合器及室外消火栓安装工艺消防水泵接合器及室外消火栓安装工艺试用范围本标准适用于民用及一般工业建筑消防水泵接合器及室外消火栓的安装。
引用标准GB50242《建筑给水排水及采暖工程施工质量验收规范》材料设备要求3.1消防水泵接合器：地上式、地下式、墙壁式水泵接合器其型号规格，性能，应符合设计要求，产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。
3.2室外消火栓室外地上消火栓其形式、规格、性能应符合设计要求，产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。
3.3止回阀、安全阀、型号、规格、性能符合设计要求，并与接合器配套。
主要机具电锤、手电钻、扳手、压力钳、电焊机、电动试压泵等。
作业条件5.1主体结构已验收，现场已清理干净。
5.2安装所需的基准线应测定并标明。
5.3设备基础经检验符合设计要求，达到安装条件。
操作工艺6.1地上式消防水泵接合器应安装在高层建筑附近，便于消防人员接近使用的场所，并应有明显的标志标明以别于室外地下消火栓。
6.2地下式消防水泵接合器应安装在高层建筑物附近的专用井内，且井应设在便于消防人员接近的使用的地点。
但不得设在行车道下。
井盖上有水泵接合器明显标志，以鉴别利用。
6.3墙壁式消防水泵接合器应安装在高层建筑物外墙上，与建筑的门、窗、孔洞的距离不宜小于1m。
6.4消防水泵接合器与室内管网的连接直径不小于100㎜，与室内管网连接处，应有以下设施。
6.4.1止回阀：防止室内管网的水向外倒流。
6.4.2阀门：用于开启水泵接合器，阀门应设在方便操作的地方。
6.4.3安全阀：安装在止回阀与室内管网之间，防止消防车送水压力过高，破坏室内消防栓系统，安全阀的定压应高于室内最不利点消火栓要求的压力。
6.5室外消火栓安装6.5.1室外消火栓井内，由主干管上接出的立管连同消火栓高于1米时，应设角钢固定卡子一道，将消火栓立管固定在井壁上。

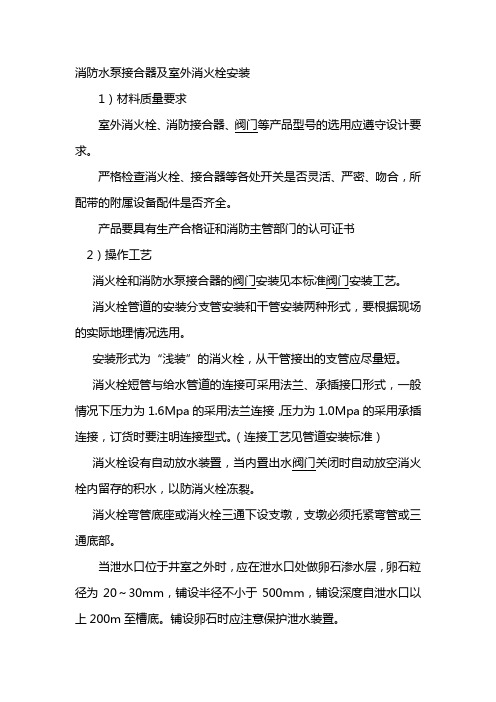

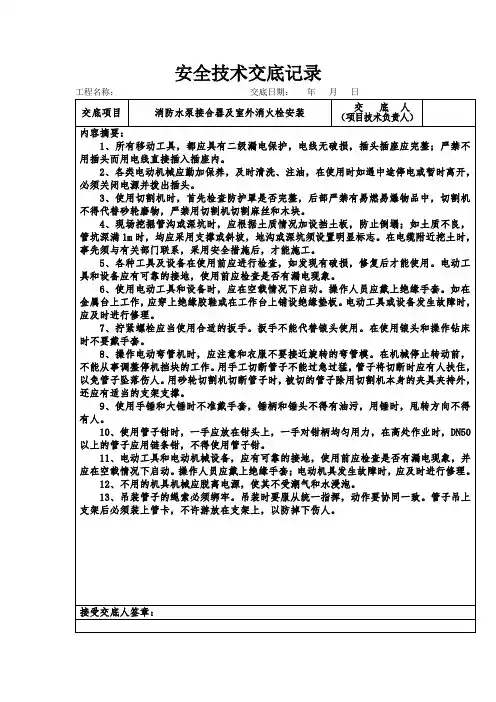

消防水泵接合器及室外消火栓安装1）材料质量要求室外消火栓、消防接合器、阀门等产品型号的选用应遵守设计要求。
严格检查消火栓、接合器等各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。
产品要具有生产合格证和消防主管部门的认可证书2）操作工艺消火栓和消防水泵接合器的阀门安装见本标准阀门安装工艺。
消火栓管道的安装分支管安装和干管安装两种形式，要根据现场的实际地理情况选用。
安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6Mpa的采用法兰连接，压力为1.0Mpa的采用承插连接，订货时要注明连接型式。
（连接工艺见管道安装标准）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消火栓冻裂。
消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
当泄水口位于井室之外时，应在泄水口处做卵石渗水层，卵石粒径为20～30mm，铺设半径不小于500mm，铺设深度自泄水口以上200m至槽底。
铺设卵石时应注意保护泄水装置。
埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆各两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。
消防水泵接合器的阀组安装如采暖室外计算温度低于零下15℃的地区，应做保温井口或采取其它保温措施，保温井口的做法详见97S401。
消火栓和水泵消防接合器的水压试验和冲洗参照与管网水压试验和冲洗。
3）质量标准一般规定消防水泵接合器及室外消火栓的安装位置、形式必须符合设计要求。
主控项目系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6Mpa。
检验方法：在试验压力下，10min内压力降不大于0.05Mpa，然后降至工作压力进行检查，压力保持不变，不渗不漏。
消防管道在竣工前，必须对管道进行冲洗。
检验方法：观察冲洗出水的浊度。
消防水泵结合器和消火栓的位置标志应明显，栓口的位置应方便操作。

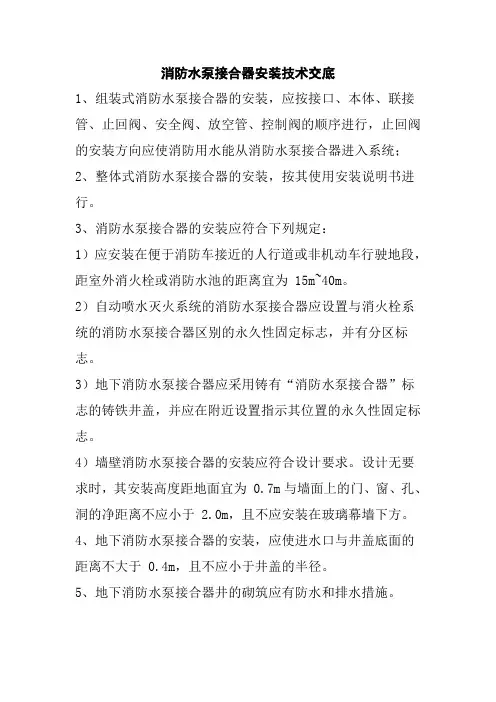

消防水泵接合器安装技术交底
1、组装式消防水泵接合器的安装，应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进入系统；
2、整体式消防水泵接合器的安装，按其使用安装说明书进行。
3、消防水泵接合器的安装应符合下列规定：
1）应安装在便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池的距离宜为 15m~40m。
2）自动喷水灭火系统的消防水泵接合器应设置与消火栓系统的消防水泵接合器区别的永久性固定标志，并有分区标志。
3）地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖，并应在附近设置指示其位置的永久性固定标志。
4）墙壁消防水泵接合器的安装应符合设计要求。
设计无要求时，其安装高度距地面宜为 0.7m与墙面上的门、窗、孔、洞的净距离不应小于 2.0m，且不应安装在玻璃幕墙下方。
4、地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于 0.4m，且不应小于井盖的半径。
5、地下消防水泵接合器井的砌筑应有防水和排水措施。

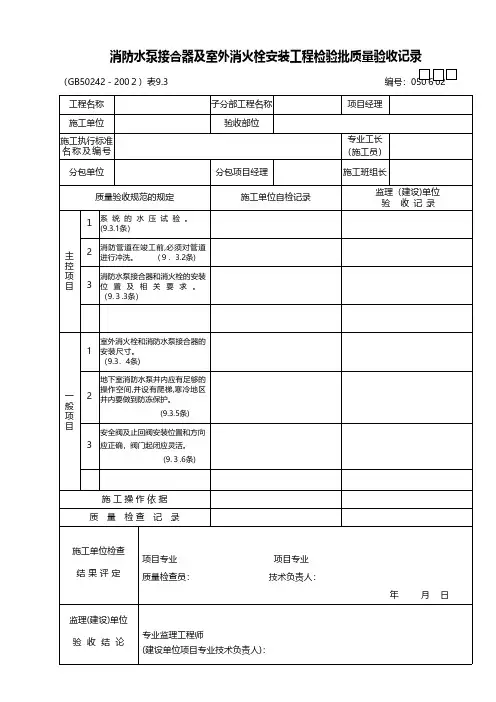

消防水泵接合器及室外消火栓安装工程检验批质量验收记录
（GB50242－200２）表9.3 编号：
工程名称子分部工程名称项目经理施工单位验收部位
施工执行标准名称及编号
专业工长（施工员）
分包单位分包项目经理施工班组长
质量验收规范的规定施工单位自检记录监理（建设)单位
验 收记录
１系统的水压试验。
(9.3.1条）
2消防管道在竣工前,必须对管道
进行冲洗。
(９．3.2条)
3消防水泵接合器和消火栓的安装位置及相关要求。
（9.３.3条）
主控项目
1室外消火栓和消防水泵接合器的安装尺寸。
（9.3．4条)
2地下室消防水泵井内应有足够的操作空间,并设有爬梯,寒冷地区井内要做到防冻保护。
(9.3.5条)
3安全阀及止回阀安装位置和方向应正确，阀门起闭应灵活。
(9.３.6条)
一
般
项
目
施工操作依据
质 量 检查 记 录
施工单位检查结果评定项目专业 项目专业
质量检查员： 技术负责人：
年 月日
监理(建设)单位验收结论
专业监理工程师
(建设单位项目专业技术负责人)：
年 月 日。
消防水泵接合器及室外消火栓安装1 适用范围本章适用于工作压力不大于1.0Mpa的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3 施工准备3.1材料准备3.1.1严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
3.1.2消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
3.1.3所有管材和管件均应有出厂合格证。
3.2机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
（6）地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
（7）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。
4.2.2消防水泵接合器安装。
（1）消防水泵接合器的安装，应与地面垂直，无明显倾斜。
（2）地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。
（3）地下式水泵接合器的接口顶部距井盖底面250～400mm。
（4）水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。
（5）水泵接合器的带座进水侧，安装控制阀、止回阀、安全阀等组合件，如采用三合一水泵接合器，不需要安装组合件。
4.3水压试验和清洗消火栓和水泵接合器的水压试验和冲洗参照管网水压试验和冲洗。
