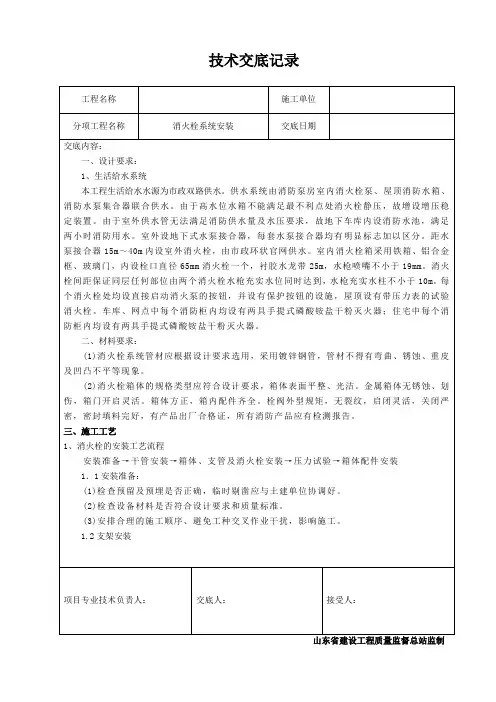

技术交底 室外阀门井 消火栓和水泵接合器安装

消防水泵接合器及消火栓安装施工技术交底1. 引言消防水泵接合器及消火栓是消防系统中重要的组成部分，其安装施工技术直接关系到消防系统的正常运行。

本文档旨在对消防水泵接合器及消火栓的安装施工技术进行详细交底，确保施工人员能够正确安装和调试消防水泵接合器及消火栓，保证消防系统的可靠性和稳定性。

2. 消防水泵接合器安装施工技术交底2.1 准备工作在进行消防水泵接合器的安装施工前，需要做好以下准备工作：•检查并核对消防水泵接合器的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。

2.2 安装过程在进行消防水泵接合器的安装施工时，需要按照以下步骤进行：1.将消防水泵接合器放置在预先布置好的位置上，并进行固定。

应注意接合器的进出水口应与管道对接口对正，并进行密封处理，防止漏水。

2.进行连接管道的安装。

根据设计要求，选用合适的管道材料进行连接，并进行严密的密封处理。

安装过程中，要保证管道的水平与垂直度符合要求，并且连接处没有松动或裂缝。

3.安装进出口阀门。

根据设计要求，安装好进出口阀门，并进行调试，确保其开启和关闭的正常操作。

4.安装压力表和流量计等附属设备。

根据设计要求，安装并连接好压力表和流量计，确保其可靠性和准确性。

5.进行系统压力测试。

在安装完成后，进行系统压力测试，确保系统的运行正常且无漏水现象。

2.3 安装验收完成消防水泵接合器的安装后，进行安装验收工作。

验收时，应按照设计规范和相关要求进行检查，包括但不限于以下内容：•检查消防水泵接合器、管道和附属设备的安装是否符合设计要求；•检查系统运行是否正常，压力是否稳定，流量是否准确；•检查系统存在的问题并及时修复。

3. 消火栓安装施工技术交底3.1 准备工作在进行消火栓的安装施工前，需要做好以下准备工作：•检查并核对消火栓的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。

依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》 GB50242-20022、施工准备2.1材料设备要求阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。

2.1.4地下消火栓，地下闸阀、水表品种、规格应符合设计要求，并有出厂合格证。

其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。

2.2主要机具：2.2.1机具：套丝机、砂轮锯、砂轮锯、试压泵等。

2.2.2工具：手锤、捻凿、钢锯、套丝扳、剁斧、大锤、电气焊工具、倒链、压力案、管钳、大绳、铁锹、铁镐等。

2.2.3其它：水平尺、钢卷尺等。

2.3作业条件：2.3.1管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层，消火栓底座施工完毕。

2.3.2管沟沟底夯实，沟内无障碍物。

且应有防塌方措施。

2.3.3管沟两侧不得堆放施工材料和其安物品。

3、操作工艺3.1工艺流程：3.1工艺流程：安装准备→清扫管膛→管材、管件、阀门、消火栓等就位→管道连接→水压试验→管道冲洗3.2根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。

3.3管道承口内部及插口外部飞刺、铸砂等应预先铲掉，沥青漆用喷灯或气焊烤掉，再用钢丝刷除去污物。

3.4把阀门、管件稳放在规定位置，作为基准点。

把铸铁管运到管沟沿线沟边，承口朝向来水方向。

3.7安装管件、阀门等应位置准确，阀杆要垂直向上。

3.8室外地下消失栓底座下设有预制好的混凝土垫块或现浇混凝土垫层，下面的土层要求夯实（图3.8）。

3.16水压试验：对已安装好的管道应进行水压试验，试验压力值按设计要求及施工规范规定确定。

3.17管道冲洗：管道安装完毕，验收前应进行冲洗，使水质达到规定洁净要求。

并请有关单位验收，作好管道冲洗验收记录。

4.2给水管道安装主控项目4.2.1给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。

消防水泵接合器及室外消火检安装施工技术规范9.3.1 施工准备1 技术准备(1) 所有安装项目的设计图纸已具备，并且已经过图纸会审和设计交底。

(2) 施工方案已编制。

(3) 施工技术人员向班组做了图纸和施工技术交底。

2 材料准备(1) 室外消火栓、消火栓底座（带弯头）、平焊法兰、消防水泵接合器、法兰接管、法兰弯管（带底座）、止回阀、安全阀、闸阀、放水阀等。

(2) 焊接钢管、无缝钢管、精制三角带帽螺栓、石棉橡胶板、压制弯头。

(3) 铅油、清油、机油、石棉线、油麻、普通硅酸盐水泥42.5级、电焊条、乙炔、氧气、黑玛钢丝堵。

3 主要机具(1) 电焊机、卷扬机、载重汽车、人字桅杆、倒链、滑轮。

(2) 管钳子、活扳手、钢锯、手锤、凿子、套丝板、管压力及案子、钢丝绳、钢丝夹。

4 作业条件(1) 对设计图纸已进行交底，熟悉和掌握了设计要求。

(2) 各类设备及材料均已进场，并有产品质量合格证。

(3) 支撑消火栓、闸门、水泵接合器的混凝土或砖墩已砌筑完，并达到强度。

9.3.2 材料质量控制1 材料质量控制应符合本技术标准第3.2节“材料设备管理”。

2 室外消火栓、水泵接合器种类、规格应符合设计要求，并有有效的证明文件。

9.3.3 施工工艺9.3.3.1 工艺流程检查消栓和水泵接合器→砌筑支墩→安装消火栓和水表→处理管道穿过井壁间隙→系统水压试验9.3.3.2 施工要点1 室外消火栓安装(1) 严格检查消火栓的各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。

(2) 地下式消火栓的顶部出水口与消防井盖底面的距离不得大于400mm，井内应有足够的操作空间，并设爬梯。

(3) 室外地下消火栓应砌筑消火栓井，室外地上消火栓应砌筑消火栓闸门井。

在高级和一般路面上，井盖上表面同路面相平，允许偏差±5mm；无正规路时，井盖高出室外设计标高50mm，并应在井口周围以0.02的坡度向外做护坡。

(4) 室外地下消火栓与主管连接的三通或弯头下部带座和无座的，均应先稳固在混凝土支墩上，管下皮距井底不应小于0.2m，消火栓顶部距井盖底面，不应大于0.4m，如果超过0.4m应增加短管，见图9.3.3.2。

20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。

本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。

20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。

20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。

20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。

20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。

20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。

20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。

20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。

20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。

20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。

20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。

消防水泵接合器及室外消火栓安装工艺（五篇模版）第一篇：消防水泵接合器及室外消火栓安装工艺消防水泵接合器及室外消火栓安装工艺试用范围本标准适用于民用及一般工业建筑消防水泵接合器及室外消火栓的安装。

引用标准GB50242《建筑给水排水及采暖工程施工质量验收规范》材料设备要求3.1消防水泵接合器：地上式、地下式、墙壁式水泵接合器其型号规格，性能，应符合设计要求，产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。

3.2室外消火栓室外地上消火栓其形式、规格、性能应符合设计要求，产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。

3.3止回阀、安全阀、型号、规格、性能符合设计要求，并与接合器配套。

主要机具电锤、手电钻、扳手、压力钳、电焊机、电动试压泵等。

作业条件5.1主体结构已验收，现场已清理干净。

5.2安装所需的基准线应测定并标明。

5.3设备基础经检验符合设计要求，达到安装条件。

操作工艺6.1地上式消防水泵接合器应安装在高层建筑附近，便于消防人员接近使用的场所，并应有明显的标志标明以别于室外地下消火栓。

6.2地下式消防水泵接合器应安装在高层建筑物附近的专用井内，且井应设在便于消防人员接近的使用的地点。

但不得设在行车道下。

井盖上有水泵接合器明显标志，以鉴别利用。

6.3墙壁式消防水泵接合器应安装在高层建筑物外墙上，与建筑的门、窗、孔洞的距离不宜小于1m。

6.4消防水泵接合器与室内管网的连接直径不小于100㎜，与室内管网连接处，应有以下设施。

6.4.1止回阀：防止室内管网的水向外倒流。

6.4.2阀门：用于开启水泵接合器，阀门应设在方便操作的地方。

6.4.3安全阀：安装在止回阀与室内管网之间，防止消防车送水压力过高，破坏室内消防栓系统，安全阀的定压应高于室内最不利点消火栓要求的压力。

6.5室外消火栓安装6.5.1室外消火栓井内，由主干管上接出的立管连同消火栓高于1米时，应设角钢固定卡子一道，将消火栓立管固定在井壁上。

消防水泵接合器及室外消火栓安装工程检验批质量验收记录
（GB50242－200２）表9.3 编号：
工程名称子分部工程名称项目经理施工单位验收部位
施工执行标准名称及编号
专业工长（施工员）
分包单位分包项目经理施工班组长
质量验收规范的规定施工单位自检记录监理（建设)单位
验　收记录
１系统的水压试验。

(9.3.1条）
2消防管道在竣工前,必须对管道
进行冲洗。

(９．3.2条)
3消防水泵接合器和消火栓的安装位置及相关要求。

（9.３.3条）
主控项目
1室外消火栓和消防水泵接合器的安装尺寸。

（9.3．4条)
2地下室消防水泵井内应有足够的操作空间,并设有爬梯,寒冷地区井内要做到防冻保护。

(9.3.5条)
3安全阀及止回阀安装位置和方向应正确，阀门起闭应灵活。

(9.３.6条)
一
般
项
目
施工操作依据
质　量　检查　记　录
施工单位检查结果评定项目专业 项目专业
质量检查员： 技术负责人：
年 月日
监理(建设)单位验收结论　
专业监理工程师
(建设单位项目专业技术负责人)：
年　月 日。

室外消防水泵接合器及室外消火栓安装作业指导书一、前言本文档是针对室外消防水泵接合器及室外消火栓的安装作业的指导书。

本指导书旨在协助读者正确使用安装工具和材料，正确操作安装流程，确保安装的顺利和安全。

二、工具及材料工具•扳手•锤子•手电钻•绞盘材料•接合器•消火栓•管道•打捆带•螺丝钉•手套•安全帽三、安装流程3.1 室外消防水泵接合器安装3.1.1 准备工作•确认安装位置，确保并满足工业和民用建筑消防规范的相关要求；•将接合器和管道放置在安装位置，检查是否完整。

3.1.2 安装1.使用安全帽和手套，使用扳手固定接合器于管道上；2.使用螺丝钉将接合器固定于地面或墙面上；3.用打捆带将管道进行捆扎固定。

3.2 室外消火栓安装3.2.1 准备工作•确认安装位置，确保并满足工业和民用建筑消防规范的相关要求；•将消火栓放置在安装位置，检查是否完整。

3.2.2 安装1.使用扳手拧掉消火栓上螺帽，将消火栓安放在预先选择且经过审批的固定位置上；2.固定消火栓，可以选择将消火栓使用螺栓或焊接牢固固定；3.上面配有防盗卡口，必须将防盗卡口固定，以防止被盗。

3.3 安全措施1.工作人员必须佩戴安全帽和手套，注意个人安全；2.安装前检查是否有易燃易爆物质周边，防火等级是否符合要求。

四、总结本指导书介绍了室外消防水泵接合器及室外消火栓的安装流程以及必要的安全措施。

在使用本指导书前，读者必须了解本指导书所涉及的相关法律法规和标准，并按照指导书的要求进行实践。

五、参考文献1.。

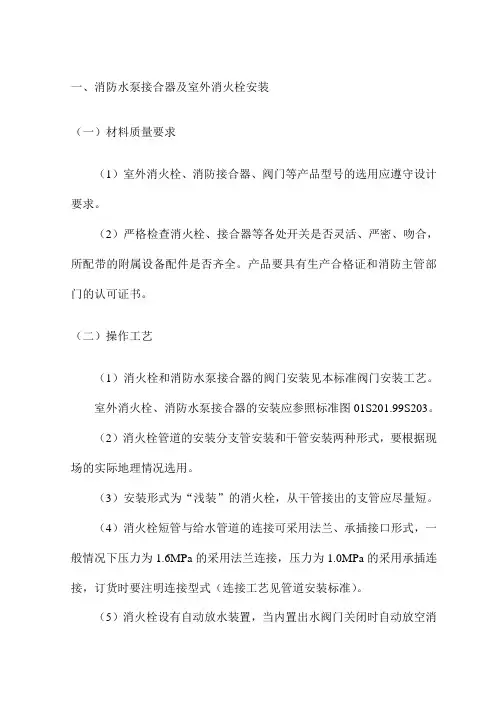

一、消防水泵接合器及室外消火栓安装（一）材料质量要求（1）室外消火栓、消防接合器、阀门等产品型号的选用应遵守设计要求。

（2）严格检查消火栓、接合器等各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。

产品要具有生产合格证和消防主管部门的认可证书。

（二）操作工艺（1）消火栓和消防水泵接合器的阀门安装见本标准阀门安装工艺。

室外消火栓、消防水泵接合器的安装应参照标准图01S201.99S203。

（2）消火栓管道的安装分支管安装和干管安装两种形式，要根据现场的实际地理情况选用。

（3）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。

（4）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接，订货时要注明连接型式（连接工艺见管道安装标准）。

（5）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消火栓冻裂。

（6）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。

（7）当泄水口位于井室之外时，应在泄水口处做卵石渗水层，卵石粒径为20－30mm，铺设半径不小于500mm，铺设深度自泄水口以上200m 至槽底。

铺设卵石时应注意保护泄水装置。

（8）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆各两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。

（9）消防水泵接合器的阀组安装。

（10）如采暖室外计算温度低于零下15℃的地区，应做保温井口或采取其他保温措施，保温井口的做法详见97S401。

（11）消火栓和水泵消防接合器的水压试验和冲洗参照与管网水压试验和冲洗。

（三）质量标准1、一般规定消防水泵接合器及室外消火栓的安装位置、形式必须符合设计要求。

2、主控项目（1）系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。

检验方法：在试验压力下，10min内压力降不大于0.05MPa，然后降至工作压力进行检查，压力保持不变，不渗、不漏。

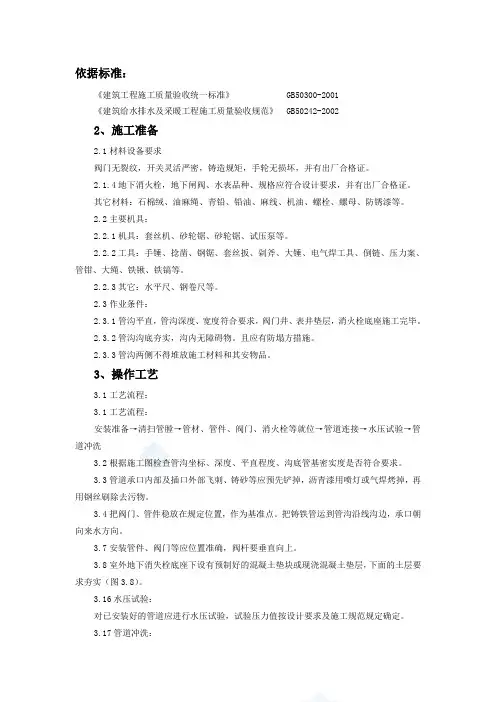

依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022、施工准备2.1材料设备要求阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。

2.1.4地下消火栓，地下闸阀、水表品种、规格应符合设计要求，并有出厂合格证。

其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。

2.2主要机具：2.2.1机具：套丝机、砂轮锯、砂轮锯、试压泵等。

2.2.2工具：手锤、捻凿、钢锯、套丝扳、剁斧、大锤、电气焊工具、倒链、压力案、管钳、大绳、铁锹、铁镐等。

2.2.3其它：水平尺、钢卷尺等。

2.3作业条件：2.3.1管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层，消火栓底座施工完毕。

2.3.2管沟沟底夯实，沟内无障碍物。

且应有防塌方措施。

2.3.3管沟两侧不得堆放施工材料和其安物品。

3、操作工艺3.1工艺流程：3.1工艺流程：安装准备T清扫管膛T管材、管件、阀门、消火栓等就位T管道连接T水压试验T管道冲洗3.2根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。

3.3管道承口内部及插口外部飞刺、铸砂等应预先铲掉，沥青漆用喷灯或气焊烤掉，再用钢丝刷除去污物。

3.4把阀门、管件稳放在规定位置，作为基准点。

把铸铁管运到管沟沿线沟边，承口朝向来水方向。

3.7安装管件、阀门等应位置准确，阀杆要垂直向上。

3.8室外地下消失栓底座下设有预制好的混凝土垫块或现浇混凝土垫层，下面的土层要求夯实（图3.8 ）。

3.16水压试验：对已安装好的管道应进行水压试验，试验压力值按设计要求及施工规范规定确定。

3.17管道冲洗：管道安装完毕，验收前应进行冲洗，使水质达到规定洁净要求。

并请有关单位验收，作好管道冲洗验收记录。

4.2 给水管道安装主控项目4.2.1 给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。

技术交底记录交底内容:用采用1:2水泥砂浆内掺水泥重量的5%勺防水剂抹面，厚20mm抹至阀门井（水表井）顶部。

3.5 砖砌体：采用M10水泥砂浆砌，MU15标准混凝土实心砖。

砖砌体使用控制等级为B 级。

井室收口为偏心收口（如果阀门（水表）较多，或管径较大，采用矩形阀门井（水表井））, 井内壁一侧为直壁，可设包塑铁爬梯，是否设爬梯，视阀门井（水表井）高度确定。

砖砌体砂浆必须饱满，表面平整，砖缝均匀。

3.6 管道与井壁之间一次性砌筑完成，用防水砂浆做好管与井之间的防漏工作。

阀门井（水表井）底部应留出排水的集水坑，另外阀门距地板要求有300mm的高度，详见05S502《室外给水管道附属构筑物图集》。

3.7 盖板、井盖安装时加1:2防水水泥砂浆座浆及抹三角灰，井盖顶面要求与路面平。

3.8 回填土时，先将盖板座浆盖好，在井墙与井筒周围同时回填，回填土密实度根据路面要求而定，但不应低于95%3.9 阀门井（水表井）做法和详细参数参照05S502《室外给水管道附属构筑物图集》。

4室外消火栓和水泵接合器安装施工准备4.1 施工人员已经熟悉掌握图纸，并且熟悉相关国家或行业验收规范和标准图集等。

4.2 施工的使用材料、设备的规格型号（这里指室外消火栓和水泵接合器）应具有相应的检测报告和合格证，符合国家技术标准和设计要求。

4.3 严格检查消火栓、接合器等各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。

产品上要具有生产合格证和消防主管部门的认可证书。

4.4 主要机具：4.4.1机械：套丝机、台钻、电焊机、切割机、坡口机、试压泵等。

4.4.2工具：工作台、套丝板、管子压力钳、钢锯弓、割管器、热熔连接工具、管钳、活动扳手、套筒扳手等。

4.4.3量具：水准仪、水平尺、钢卷尺、角尺、焊接检验尺、险坠、压力表等。

5阀门井（水表井）操作工艺5.1 工艺流程：检查消火栓等设备T砌筑支墩T安装支管T安装消火栓和阀门T水压试验T连接管道防腐T处理管道穿井壁等间隙。

20室外消防水泵接合器及消火栓安装工艺规范20.1范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。

本规范适用于民用住宅小区和厂区内，工作压力不大于 1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。

20.2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3术语和定义20.3.1给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。

20.3.2给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。

20.3.3实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。

20.3.4管道配件管道与管道或管道与设备连接用的各种零、配件的统称。

20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。

20.3.6 卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。

20.3.7压槽采用机械方法将管子端部压出规范凹槽的工艺。

20.4施工准备20.4.1技术准备20.4.1.1施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。

20.4.1.2编制《施工方案》，并报上级主管部门和监理单位审核批准。

20.4.1.3熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
