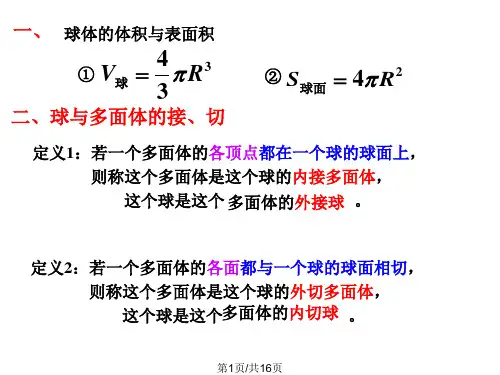

多面体的外接球和内切球一、结论1、球与多面体的接、切定义1；若一个多面体的各顶点都在一个球面上，则称这个多面体是这个球的内接多面体，这个球是多面体的外接球。
定义2；若一个多面体的各面都与一个球的球面相切，则称这个多面体是这个球的外切多面体，这个球是多面体的内切球。
球的内切问题(等体积法)例如：在四棱锥P -ABCD 中，内切球为球O ，求球半径r .方法如下：V P -ABCD =V O -ABCD +V O -PBC +V O -PCD +V O -PAD +V O -PAB即：V P -ABCD =13S ABCD ⋅r +13S PBC ⋅r +13S PCD ⋅r +13S PAD ⋅r +13S PAB ⋅r ，可求出r .球的外接问题1.公式法正方体或长方体的外接球的球心为其体对角线的中点2.补形法(补长方体或正方体)①墙角模型(三条线两个垂直)题设：三条棱两两垂直(重点考察三视图)②对棱相等模型(补形为长方体)题设：三棱锥(即四面体)中，已知三组对棱分别相等，求外接球半径(AB =CD ，AD =BC ，AC =BD )3.单面定球心法(定+算)步骤：①定一个面外接圆圆心：选中一个面如图：在三棱锥P-ABC中，选中底面ΔABC，确定其外接圆圆心O1(正三角形外心就是中心，直角三角形外心在斜边中点上，普通三角形用正弦定理定外心2r=asin A)；②过外心O1做(找)底面ΔABC的垂线，如图中PO1⊥面ABC,则球心一定在直线(注意不一定在线段PO1上)PO1上；③计算求半径R:在直线PO1上任取一点O如图：则OP=OA=R，利用公式OA2=O1A2+OO12可计算出球半径R.4.双面定球心法(两次单面定球心)如图：在三棱锥P-ABC中：①选定底面ΔABC，定ΔABC外接圆圆心O1②选定面ΔPAB，定ΔPAB外接圆圆心O2③分别过O1做面ABC的垂线，和O2做面PAB的垂线，两垂线交点即为外接球球心O.二、典型例题1(2023春·湖南湘潭·高二统考期末)棱长为1的正方体的外接球的表面积为()A.3π4B.3πC.12πD.16π【答案】B【详解】解：易知，正方体的体对角线是其外接球的直径，设外接球的半径为R，则2R=12+12+12=3，故R=3 2．所以S=4πR2=4π×322=3π．故选：B．【反思】本例属于正方体外接球问题，其外接球半径公式可直接记忆.2(2023春·湖南长沙·高三长沙一中校考阶段练习)在四面体PABC中，PA⊥AB，PA⊥AC，∠BAC= 120°，AB=AC=AP=2，则该四面体的外接球的表面积为()A.12πB.16πC.18πD.20π【答案】D【详解】因为PA⊥AB，PA⊥AC，AB∩AC=A,AB,AC⊂平面ABC,所以PA⊥平面ABC.设底面△ABC的外心为G，外接球的球心为O，则OG⊥平面ABC，所以PA⎳OG.设D为PA的中点，因为OP=OA，所以DO⊥PA.因为PA⊥平面ABC，AG⊂平面ABC,所以PA⊥AG，所以OD⎳AG.因此四边形ODAG为平行四边形，所以OG=AD=12PA=1.因为∠BAC=120°，AB=AC=2，所以BC=AB2+AC2-2AB⋅AC cos∠BAC=4+4-2×2×2×-1 2=23,由正弦定理，得2AG=2332=4⇒AG=2.所以该外接球的半径R满足R2=OG2+AG2=5,故该外接球的表面积为S=4πR2=20π.故选:D.【反思】本例属于单面定球心问题①用正弦定理求出ΔABC外心G；②过G做平面ABC的垂线，则外接球球心O在此垂线上；③通过计算算出半径.3(2023秋·湖南娄底·高三校联考期末)《九章算术》是我国古代数学名著，它在几何学中的研究比西方早1000多年．在《九章算术》中，将底面为矩形且一侧棱垂直于底面的四棱锥称为阳马．如图P-ABCD 是阳马，PA⊥平面ABCD，PA=5，AB=3，BC=4．则该阳马的外接球的表面积为()A.1252π3B.50π C.100π D.500π3【答案】B【详解】因PA⊥平面ABCD，AB⊂平面ABCD，AD⊂平面ABCD，则PA⊥AB，PA⊥AD，又因四边形ABCD为矩形，则AB⊥AD.则阳马的外接球与以PA，AB，AD为长宽高的长方体的外接球相同.又PA=5，AB=3，AD=BC=4．则外接球的直径为长方体体对角线，故外接球半径为：R=PA 2+AB 2+AD 22=32+42+522=522，则外接球的表面积为：S =4πR 2=4π⋅504=50π.故选：B【反思】本例属于墙角型模型，通过补形，将原图形补成长方体模型，借助长方体模型求外接球半径.4(2023·全国·高三专题练习)已知菱形ABCD 的各边长为2,∠D =60°．如图所示，将ΔACD 沿AC 折起，使得点D 到达点S 的位置，连接SB ，得到三棱锥S -ABC ，此时SB =3．E 是线段SA 的中点，点F 在三棱锥S -ABC 的外接球上运动，且始终保持EF ⊥AC ，则点F 的轨迹的周长为()A.233π B.433π C.533π D.2213π【答案】C【详解】取AC 中点M ，则AC ⊥BM ,AC ⊥SM ,BM ∩SM =M ，∴AC ⊥平面SMB ，SM =MB =3，又SB =3，∴∠SBM =∠MSB =30°，作EH ⊥AC 于H ，设点F 轨迹所在平面为α，则平面α经过点H 且AC ⊥α，设三棱锥S -ABC 外接球的球心为O ,△SAC ,△BAC 的中心分别为O 1,O 2，易知OO 1⊥平面SAC ,OO 2⊥平面BAC ，且O ,O 1,O 2,M 四点共面，由题可得∠OMO 1=12∠O 1MO 2=60°，O 1M =13SM =33，解Rt △OO 1M ，得OO 1=3O 1M =1，又O 1S =23SM =233，则三棱锥S -ABC 外接球半径r =OO 21+O 1S 2=73，易知O 到平面α的距离d =MH =12，故平面α截外接球所得截面圆的半径为r 1=r 2-d 2=73-14=536，∴截面圆的周长为l =2πr 1=533π，即点F 轨迹的周长为533π．故选：C 【反思】此题典型的双面定球心。
纵观近几年高考对于组合体的考查，与球相关的外接与内切问题是高考命题的热点之一•高考命题小题综合化倾向尤为明显，要求学生有较强的空间想象能力和准确的计算能力，才能顺利解答•从实际教学来看，这部分知识学生掌握较为薄弱、认识较为模糊，看到就头疼的题目•分析原因，除了这类题目的入手确实不易之外，主要是学生没有形成解题的模式和套路，以至于遇到类似的题目便产生畏惧心理•下面结合近几年高考题对球与几何体的切接问题作深入的探究，以便更好地把握高考命题的趋势和高考的命题思路，力争在这部分内容不失分•从近几年全国高考命题来看，这部分内容以选择题、填空题为主，大题很少见首先明确定义1:若一个多面体的各顶点都在一个球的球面上，则称这个多面体是这个球的内接多面体，这个球是这个多面体的外接球。
定义2:若一个多面体的各面都与一个球的球面相切，则称这个多面体是这个球的外切多面体，这个球是这个多面体的内切球•1球与柱体的切接规则的柱体，如正方体、长方体、正棱柱等能够和球进行充分的组合，以外接和内切两种形态进行结合，通过球的半径和棱柱的棱产生联系，然后考查几何体的体积或者表面积等相关问题•1.1 球与正方体如图所示，正方体ABCD-A1B1C1D1，设正方体的棱长为a，E,F,H,G为棱的中点，0为球的球心.常见组合方式有三类：一是球为正方体的内切球，截面图为正方形EFGH和其内a切圆，则0J = r ；二是与正方体各棱相切的球，截面图为正方形EFGH和其外接圆，2则Go| =R =乎a ；三是球为正方体的外接球，截面图为长方形ACAG和其外接圆，则73AO =R -a・通过这三种类型可以发现，解决正方体与球的组合问题，常用工具是截面2图，即根据组合的形式找到两个几何体的轴截面，通过两个截面图的位置关系，确定好正方体的棱与球的半径的关系，进而将空间问题转化为平面问题(1)正方体的内切球，如图1. 位置关系：正方体的六个面都与一个球都相切，正方体中心与球心重合; 数据关系：设正方体的棱长为a，球的半径为r，这时有2r =a.(2)正方体的外接球，如图2. 位置关系：正方体的八个顶点在同一个球面上；正方体中心与球心重合；数据关系：设正方体的棱长为a，球的半径为r，这时有2r = -、3a.(3)正方体的棱切球，如图3.位置关系：正方体的十二条棱与球面相切，正方体中心与球心重合；数据关系：设正方体的棱长为a,球的半径为r,这时有2r —、2a._l c例1 棱长为1的正方体ABCD-AB I G。
21 3 多面体与球切、接的问题（二）3 球与球相切问题对于球与球的相切组合成复杂的几何体问题，要根据丰富的空间想象力，通过准确确定各个 小球的球心的位置，或者巧借截面图等方法，将空间问题转化平面问题求解.例 8 已知有半径分别为 2、3 的球各两个，且这四个球彼此相外切，现有一个球与此四个球都相外切，则此球的半径为.思路分析：结合图形，分析四个球的球心 A 、B 、C 、D 的位置，知 AD=AC=BD=BC=5，AB=6，CD=4.设 AB 中点为 E 、CD 中点为 F ，连结 EF.在△ABF 中可得 BF = ，在△EBF 中可得 EF = 2 .由于对称性可得第五个球的球心 O 在 EF 上，连结 OA 、OD.设第五个球的半径为 r ，根据 OE+OF=EF 建立r 的方程.3例 9 把四个半径都是 1 的球中的三个放在桌面上，使它两两外切，然后在它们上面放上第四个球，使它与前三个都相切，求第四个球的最高点与桌面的距离．思路分析：关键在于能根据要求构造出相应的几何体，由于四个球半径相等，故四个球一定 组成正四面体的四个顶点且正四面体的棱长为两球半径之和 2．4 球与几何体的各条棱相切问题球与几何体的各条棱相切问题，关键要抓住棱与球相切的几何性质，达到明确球心的位置为目的，然后通过构造直角三角形进行转换和求解.如与正四面体各棱都相切的球的半径为相对 棱的一半： r ' =2 a .4 例 10 把一个皮球放入如图 10 所示的由 8 根长均为 20 cm 的铁丝接成的四棱锥形骨架内，使皮球的表面与 8 根铁丝都有接触点，则皮球的半径为（）A ．l0 cmB ．10 cm23222C．10 cm D．30cm思路分析：根据题意球心O 在图中AP 上，过O 作BP 的垂线ON 垂足为N，ON=R，OM=R，由各个棱都为20，得到AM=10，BP=20,BM=10，AB=10 ,设∠BPA =α，在Rt∆BPM 中，由BP2 =BM 2 +PM 2 ,得PM =10 .在Rt∆PAM 中, 由PM 2 =AM 2 +AP2 ,得PA =10 2 .在Rt∆ABP 中得,sinα=AB=10 2=，在Rt∆ONP 中得, BP 20 2sinα=ON=R, 从而R=，OP =2R .在Rt∆OAM 中, 由OM 2 =AO2 +AM 2 , OP OP OP 2建立方程R2 = (10 -2R)2 +100即可得解.25 球与旋转体切接问题首先画出球及其它旋转体的公共轴截面，然后寻找几何体与几何体几何元素之间的关系．例11 求球与它的外切圆柱、外切等边圆锥的体积之比．思路分析：首先画出球及它的外切圆柱、等边圆锥，它们公共的轴截面，然后寻找几何体与几何体之间元素的关系．例12在棱长为1的正方体内有两个球相外切且又分别与正方体内切．（1）求两球半径之和；（2）球的半径为多少时，两球体积之和最小．思路分析：此题的关键在于作截面，一个球在正方体内，学生一般知道作对角面，而两个球的球心连线也应在正方体的体对角线上，故仍需作正方体的对角面，得如图的截面图，在图中，观察R 与r 和棱长间的关系即可．综合上面的五种类型，解决与球的外切问题主要是指球外切多面体与旋转体，解答时首先要找准切点，通过作截面来解决.如果外切的是多面体，则作截面时主要抓住多面体过球心的对角面来作；把一个多面体的几个顶点放在球面上即为球的内接问题．解决这类问题的关键是抓住内接的特点，即球心到多面体的顶点的距离等于球的半径．发挥好空间想象力，借助于数形结合进行转化，问题即可得解．如果是一些特殊的几何体，如正方体、正四面体等可以借助结论直接求解,此时结论的记忆必须准确.高考题往往与三视图相结合，题目的难易不一，在复习中切忌好高骛远，应重视各种题型的备考演练，重视高考信息的搜集，不断充实题目的类型，升华解题的境界.。
专题12 多面体的外接球和内切球一、结论1．球与多面体的接、切定义1；若一个多面体的各顶点都在一个球面上，则称这个多面体是这个球的内接多面体，这个球是多面体的外接球。
定义2；若一个多面体的各面都与一个球的球面相切，则称这个多面体是这个球的外切多面体，这个球是多面体的内切球。
类型一 球的内切问题（等体积法）例如：在四棱锥P ABCD -中，内切球为球O ，求球半径r .方法如下： P ABCD O ABCD O PBC O PCD O PAD O PAB V V V V V V ------=++++即：可求出.类型二 球的外接问题1、公式法正方体或长方体的外接球的球心为其体对角线的中点2、补形法（补长方体或正方体）①墙角模型（三条线两个垂直）题设：三条棱两两垂直（重点考察）②对棱相等模型（补形为长方体）题设：三棱锥（即四面体）中，已知三组对棱分别相等，求外接球半径（，）3、单面定球心法（定+算）步骤：①定一个面外接圆圆心：选中一个面如图：在三棱锥P ABC -中，选中底面ABC ∆，确定其外接圆圆心1O （正三角形外心就是中心，直角三角形外心在斜边中点上，普通三角形用正弦定理定外心2sin a r A=）； ②过外心1O 做（找）底面ABC ∆的垂线，如图中1PO ⊥面ABC ,则球心一定在直线（注意不一定在线段1PO 上）1PO 上；③计算求半径R :在直线1PO 上任取一点O 如图：则OP OA R ==，利用公式22211OA O A OO =+可计算出球半径R .4、双面定球心法（两次单面定球心）如图：在三棱锥P ABC -中：①选定底面ABC ∆，定ABC ∆外接圆圆心1O②选定面PAB ∆，定PAB ∆外接圆圆心2O③分别过1O 做面ABC 的垂线，和2O 做面PAB 的垂线，两垂线交点即为外接球球心O . 二、典型例题1．（2022·山西吕梁·一模（文））在《九章算术·商功》中，将四个面都为直角三角形的四面体称为鳖臑，如图在鳖臑中，平面，则鳖臑内切球的表面积为A ．3πB．(3π- C ．12πD．(3π+【答案】B【解析】解：因为四面体四个面都为直角三角形，平面，所以，设四面体内切球的球心为，则， 所以3ABCD V r S =内， 因为四面体ABCD的表面积为1ABCD ABC ABD ACD BCD S S S S S =+++=△△△△又因为四面体ABCD 的体积16ABCD V =，所以3V r S ==内24(3S r ππ==-球， 故选：B【反思】本例中涉及到求内切球问题，典型的等体积法.2．（2021·四川省南充高级中学高二期中（文））在三棱锥P －ABC 中，两两垂直，则该三棱锥的外接球的表面积为A ．494πB ．56π CD ．14π【答案】D【解析】将三棱锥P －ABC 补全为长方体，则长方体的外接球就是所求的外接球，设球半径为R ，则()222224214R R PA PB PC ==++=，所以球的表面积为2414S R ππ==． 故选：D ．【反思】由题意，两两垂直，可直接用补形法，补成长方体，利用长方体求外接球. 3．（2021·全国·高一课时练习）已知三棱锥，在底面中，面，则此三棱锥的外接球的表面积为A ．163πB ．43πC ．323πD ．16π【答案】D【解析】设三棱锥的外接球半径为R,已知其外接圆半径为1。
