室外管线工程施工方案一、概述室外管线工程是指在建筑物外部进行的管线敷设工程，包括给水管线、排水管线、天然气管线、通信管线等各种管线工程。
室外管线工程在建筑施工中占据重要地位，是建筑物正常运行和生活出行的基础设施。
本施工方案将详细介绍室外管线工程施工的整个流程和注意事项，确保工程顺利进行。
二、工程准备阶段1. 工程前期准备在进行室外管线工程施工前，需对工程进行充分的前期准备工作。
具体步骤如下：（1）确定管线布置方案：根据建筑物平面布局和功能需求，确定各种管线的布置方案，并绘制管线布置图。
（2）制定管线施工方案：根据管线布置图，制定管线施工方案，包括施工工艺、材料选用、施工队伍组织等内容。
（3）采购材料设备：根据施工方案，采购所需的管线、管件、接头、阀门等相关材料和设备。
（4）组织施工队伍：确定施工队伍的人员组成和分工，确保人员到位并进行培训。
（5）办理审批手续：根据相关规定，办理室外管线工程的审批手续，包括工程规划许可证、施工许可证等手续。
2. 现场勘测在完成前期准备工作后，需要对工程施工现场进行详细的勘测，了解场地情况和周边环境，为施工提供准确的数据支持。
具体勘测内容包括地形状况、土壤情况、周边建筑物、地下管线等。
3. 设计校核根据勘测数据和施工要求，对室外管线工程进行详细设计，并进行校核，确保设计方案符合实际施工要求。
设计方案包括管线敷设方案、管线连接方案、防护措施等内容。
4. 现场布置在完成现场勘测和设计校核后，需对施工现场进行合理布置，包括施工道路、施工区域、施工设备等的布置。
同时，要做好安全防护，设置警示标志，确保施工安全。
三、施工阶段在进行管线敷设前，需先进行土方开挖工作，将管线敷设所需的道路、沟渠等进行开挖。
开挖土方要遵循相关规范，确保施工安全和施工质量。
2. 管线敷设在完成土方开挖后，开始进行管线敷设工作。
敷设过程中要保持管线的平整、均匀，连接处要确保紧密，以防漏水或渗漏。
敷设完成后，要进行验收，确保管线质量合格。
室外管道施工方案室外管道施工方案一、工程概述本次室外管道施工工程涉及到输送水、燃气和电力等管道的铺设与连接，主要包括以下几个方面的工作：挖槽、管道铺设、管道连接、测试和弥补施工痕迹。
二、施工准备1. 调查勘察：对施工区域进行了详细的勘察，包括地下管道、电缆等设施的位置和深度。
2.施工材料采购：根据设计要求，采购了所有所需的管道材料和相关配件，确保施工进度和质量。
3.施工人员和设备配置：根据项目需求，确定了施工人员的数量和职责，并配置了必要的施工机械和设备。
三、施工流程1.挖槽：按照设计图纸要求，在施工区域进行挖槽工作，确保管道的准确铺设和连接。
2.管道铺设：根据设计要求，将管道有序地铺设在挖槽中，并进行合理的固定，以确保管道不会受外力影响。
3.管道连接：根据设计要求，采用合适的连接方式连接管道，确保连接牢固、密封安全。
4.测试：对已完成的管道进行压力测试和水质测试，确保管道的可靠性和功能完整性。
5.弥补施工痕迹：在测试完成后，及时对施工区域进行修复，弥补挖槽和破坏带来的施工痕迹。
四、安全保障1.工程周边设置围挡，并进行标志警示，确保工地的安全。
2.施工人员着防护装备，遵守工地安全管理制度，确保施工过程中人员安全。
3.施工现场定期开展安全教育和培训，提高施工人员的安全意识和风险防范能力。
五、质量控制1.施工过程中，严格按照设计要求进行施工，杜绝偷工减料现象。
2.对施工人员进行质量控制培训，确保他们对施工质量的认识和要求。
3.引导施工人员加强沟通和协作，确保施工过程中每个环节的无纰漏。
六、环境保护1.施工现场做好环境保护措施，对施工污染物进行合理处理和清理，避免对周边环境造成污染。
2.对施工现场进行定期清理和整理，保持施工环境整洁。
七、完工验收1.在施工完成后，进行管道的试压、试水和试验等验收工作，确保管道正常运行。
2.对施工区域进行清理整理，达到环境卫生要求。
以上是本次室外管道施工方案的主要内容，希望能够按照计划顺利完成施工任务。
室外管线施工方案室外管线施工方案是指为了安装和布置室外管道系统，包括给水、排水、燃气、通信等管线的施工工作。
以下是一个室外管线施工方案的示范，其中包括了关键的步骤和具体的实施方法。
一、施工准备1.1 确定施工范围和管线种类，制定详细的施工图纸和施工计划。
1.2 聘用经验丰富的施工队伍，并安排专业技术人员进行现场指导。
1.3 准备必要的施工材料和设备，包括管道、配件、工具等。
二、地面准备2.1 清理施工区域，将杂物和垃圾清除干净。
2.2 对地面进行测量和标记，并进行必要的分层和平整处理。
2.3 在施工区域内设置施工标志和警示标牌，确保安全施工。
三、开挖工程3.1 根据施工图纸要求和设计要求，进行合理的开挖工作。
3.2 使用机械设备进行开挖，确保施工深度和坡度的准确性。
3.3 开挖完毕后，及时清理施工现场，保持道路畅通。
四、管道安装4.1 根据设计要求和图纸要求，进行管道的安装工作。
4.2 先安装主管道，再安装分支管道，确保管道之间的连接牢固。
4.3 为了保证管道的安全和稳定，可以采用支架、吊装设备等辅助设备。
4.4 安装完毕后，进行必要的压力测试和漏水测试，确保管道无渗漏现象。
五、管道保护5.1 在埋设管道前，进行管道保护工作，比如使用防腐材料进行涂覆。
5.2 如果管道需要穿越道路或者其他建筑物，可以采取隧道或通道的形式进行保护。
5.3 埋设管道时，要注意管道的埋深和覆土的质量，保证管道的安全使用。
六、消防安全6.1 对于燃气管道，要按照相关法规要求，设置相应的阀门和安全装置。
6.2 对于通信管道，要注意防雷和防水措施，确保通信系统的正常运行。
6.3 对于供水和排水管道，要按照相关标准和规范进行设计和施工，保证水质的安全和卫生。
七、施工总结7.1 施工结束后，要进行施工总结和检查，及时发现和改正施工中存在的问题。
7.2 要及时清理施工现场，保持环境卫生和整洁。
7.3 对于施工过程中使用的材料和设备，要进行维护保养，以便下次使用。
室外管线综合施工方案目录室外雨污水管网施工方案一、工程概况本工程为XXX项目二标段工程的室外雨污水管网系统，个中含有3个75m3的化粪池。
整个场地大部分为回填土及车库周边素土，下部0.8m为压实土方回填，上部0.8m为园林种植土壤，没有压实。
根据图纸标高基本肯定管道基本在下部分回填土内。
详细情形根据现场施工肯定，管道埋设深度超过济南地区冻土深度。
二、方案编制依据1、《建筑给排水设计规范》GB-20032、《给水排水管道工程施工及验收规范》GB-20083、《给水排水构筑物工程施工及验收规范》GB-20084、《XXXX二区室外管线》2015.02三、施工准备为了优质快速建设好该工程，应认真做好以下各方面的准备工作，确保实现计划目标。
1）技术准备工作项目技术主管主持下，施工工长、质检员认真熟悉图纸、设计说明，查找相关标准图集，做好技术准备工作。
②本工程的所有三级箱由现场需要进行设置，但所有三级箱均为"一机一闸、一漏一箱"进行电力控制。
动力和照明在二级箱处分开设置，三级箱处严禁动力、照明用电混合使用。
本工程的临设照明用电采用铜芯线沿墙明敷；施工现场照明用电在地面以下的均采用36V以下安全电压进行供电，在地面上的照明用电采用三芯线电力电缆进行供电，以达到用电安全、可靠。
2）施工配备、资料筹办工作1、进场伊始跟据施工进度编制施工材料采购计划。
并且做好材料进场验收工作，确保进场材料都是合格的，材料证明文件齐全有效。
2、根据施工计划，正确调动施工机具，确保工程施工进展。
3）施工人员准备根据施工进度及时合理调整进场人员。
四、雨污水管道施工工艺做法1）施工工序测量放线→土石方开挖→沟槽清理（平整）→管道垫层→管道安装→管道连接→检查井砌筑→管道试验→土方回填夯实2）测量放线在现场内建立高程测量控制网，管道标高按设计坡道，每10m计算一个标高点，严格控制标高，保证各个管道能够按设计标高铺设，根据设计图纸检查井井号，放出管道中心线，根据高程差按开挖边坡推算两侧开挖宽度。
室外道路及管线施工方案一、前期准备工作1.1项目背景及目标：本项目是为了改善现有道路交通状况，提高交通效率，确保道路安全通行，并同时进行相关管线的施工工作。
1.2施工范围：本项目主要包括道路重新铺设、管线布设等工作。
1.3施工时间：预计施工周期为3个月。
1.4施工人员：根据项目需求，组织有经验的施工队伍。
二、道路施工方案2.1规划设计：根据道路交通流量和道路使用需求，重新规划设计道路线路、车道数量、道路标志等。
2.2施工准备：清理施工区域，包括清除杂物、破碎路面、道路边沟等。
2.3道路基础处理：根据设计要求，进行地基处理，包括挖掘、填土、夯实等环节。
2.4道路硬化层施工：根据设计要求，进行道路硬化层的施工，包括路面铺设、压实等。
2.5道路标线、标志施工：根据设计要求，进行道路标线、标志的施工。
2.6道路试验验收：对道路施工的质量进行试验验收，确保达到设计标准。
3.1管线设计：根据供水、排水、燃气等相关要求，进行管线的规划设计。
3.2施工准备：清理施工区域，保证施工区域畅通无阻，确保施工安全。
3.3管线交通划分：根据施工区域的具体情况，对交通进行临时划分，确保施工区域的安全通行。
3.4管线开挖施工：按照设计要求进行管线开挖施工，包括挖土、扣方等环节。
3.5管线敷设：将管线敷设在挖好的沟槽中，保证管线的平整稳固。
3.6管线连接：按照设计要求进行管线的连接工作，确保管线的连通性。
3.7管线试压、试验：对管线进行试压试验，确保管线的密封性和承压性。
3.8管线回填：对已完成试验的管线进行回填，保证管线的稳固性。
3.9管线验收：对管线施工的质量进行验收，确保达到设计标准。
四、安全措施4.1安全培训：对施工人员进行安全教育和培训，增强其安全意识。
4.2防护措施：设置警示标识牌、安全警示线等，保证施工区域的安全。
4.3施工区域划分：对施工区域进行划分，确保施工区域内的人员和车辆安全通行。
4.4监控设施：设置监控摄像头、安全警示灯等设施，对施工区域进行全天候监控。
室外管线施工方案1. 引言室外管线施工是一个广泛应用于城市建设和房地产开发的项目。
管线网络的布设对于城市的供水、供气、供电和通讯等基础设施起着重要的作用。
本文档将介绍室外管线施工的方案，涵盖以下内容：•施工前的准备工作•管线布设方案•施工过程中的安全措施•施工材料和设备的选取•管线维护和保养2. 施工前的准备工作在进行室外管线施工之前，需要进行详细的规划和准备工作。
以下是一些需要考虑的因素：2.1 方案设计在规划管线布设方案时，需要考虑供水、供气、供电和通讯等各项要求。
根据实际需求和地形条件，确定管线的走向和深度，并确保设计合理。
2.2 批准和许可在开始施工之前，需要获得相关部门的批准和许可。
这些部门可能包括城市规划部门、城市建设委员会和环保部门等。
2.3 土地调查进行土地调查是为了了解地下存在的其他管线或设施，以防止对其造成损害。
通过地质勘探和管线探测仪器进行调查，可以帮助确定施工的可行性和涉及的风险。
2.4 资源和人力确定所需的施工资源和人力，并进行合理的安排。
3. 管线布设方案根据实际需求和设计方案，进行管线的布设。
以下是一些常见的管线布设方案：3.1 掘地法掘地法是最常见的管线布设方案之一。
它涉及挖掘地面并铺设管线，然后再将挖掘的土壤填回。
这种方案适用于较浅的管线。
3.2 钻孔法钻孔法适用于较深的管线布设。
它涉及使用钻孔设备在地下钻孔，然后将管线通过钻孔引入地下。
3.3 顶管法顶管法适用于需要穿越交通道路或建筑物的管线布设。
它涉及将管线部分埋入地下，然后使用液压顶管机将管线推进到所需位置。
4. 施工过程中的安全措施在进行室外管线施工时，安全是至关重要的。
以下是一些施工过程中需要注意的安全措施：•施工现场需要设置警示标志，以防止其他人员和车辆的进入。
•工人需要佩戴安全帽、安全鞋和其他必要的个人防护设备。
•定期检查施工设备和工具的状态，确保其安全可靠。
•在施工过程中遵守相关的安全标准和操作规程。
室外管线施工方案室外管线施工方案一、施工前准备1. 编制详细的施工方案，包括施工序列、分工和施工工艺等内容。
2. 获取相关施工许可证和批准文件，并按照要求进行备案。
3. 明确施工材料和设备的供应渠道，保证施工所需的材料和设备的及时供应。
4. 建立施工队伍，人员配备齐全，确保施工的顺利进行。
二、施工工艺和技术要求1. 根据设计图纸的要求，确定合理的管线走向和坡度，保证管线的排水和通畅。
2. 在施工过程中，要保持与其他工程施工的协调配合，避免相互影响。
3. 管线施工要保证施工质量，检查管道的接口牢固性和密封性，避免漏水和渗水的问题。
4. 针对土壤和地质条件的不同，采取相应的施工措施，如夯实基础、加固支护等。
5. 施工现场要保持整洁，遵守环保要求，妥善处理施工产生的废弃物和污水。
三、安全措施1. 提前评估施工过程中可能存在的危险因素，制定相应的应急措施和防护措施。
2. 安排专人负责施工现场的安全管理，监督施工人员的安全操作。
3. 严禁在施工现场吸烟，禁止使用明火作业，防止火灾事故的发生。
4. 给施工人员提供必要的安全培训和个人防护用具，确保施工过程中的人身安全。
四、施工质量控制1. 使用优质的材料和设备进行施工，严格按照设计规范进行施工。
2. 在施工过程中对施工参数进行实时监测和控制，及时发现和处理施工中的问题。
3. 遵循施工规范，保证施工质量满足工程设计和验收要求。
4. 施工完成后，进行必要的试验和检测，确保管线的可靠性和稳定性。
五、施工进度控制1. 制定详细的施工计划，安排合理的工期，确保施工进度的合理安排。
2. 定期召开施工进度会议，及时调整施工计划，解决施工中的问题，保证施工进度的顺利进行。
3. 加强施工现场的协调和沟通，保证各个工序之间的顺利衔接，避免施工延误和工程质量问题。
六、施工总结与验收1. 在施工结束后，及时进行施工总结，总结工程中存在的问题和不足，提出改进措施和建议。
2. 进行施工质量验收，对管线的完整性、功能性和安全性等进行检测和评估。
第1篇一、工程概况本工程为室外管线工程，主要内容包括管道的敷设、安装、调试和验收等。
工程地点位于某市某区，工程范围包括道路两侧的地下管线敷设，包括给水、排水、电力、通信等管线。
二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程结构、尺寸、材料等要求；收集相关资料，包括设计变更、施工方案、施工组织设计等。
2. 施工队伍：组建一支专业、高效的施工队伍，包括施工人员、技术人员、管理人员等。
3. 施工材料：根据设计要求，采购合格的施工材料，包括管道、阀门、法兰、保温材料等。
4. 施工设备：准备必要的施工设备，如挖掘机、装载机、运输车、焊接设备、检测设备等。
5. 施工环境：确保施工现场安全、整洁、有序，满足施工要求。
三、施工工艺1. 施工流程：施工前，根据施工图纸和现场实际情况，制定详细的施工流程，包括管道开挖、敷设、连接、测试、回填等。
2. 管道开挖：根据设计要求，确定管道埋设深度，开挖沟槽，确保沟槽尺寸符合设计要求。
3. 管道敷设：根据施工图纸，将管道敷设到沟槽中，确保管道平直、牢固、无扭曲。
4. 管道连接：采用焊接、法兰连接等方法，将管道连接在一起，确保连接牢固、密封。
5. 管道测试：对管道进行压力测试和泄漏测试，确保管道质量符合要求。
6. 管道回填：将沟槽填平，采用分层回填、压实的方法，确保回填土密实。
7. 保温、防腐：对管道进行保温、防腐处理，提高管道使用寿命。
8. 调试与验收：完成施工后，对管道进行调试和验收，确保管道正常运行。
四、质量控制1. 材料质量：严格检查施工材料，确保材料符合设计要求。
2. 施工质量：加强施工过程中的质量控制，确保施工质量符合设计要求。
3. 工程验收：按照相关规范进行工程验收，确保工程质量。
五、安全文明施工1. 施工现场安全：加强施工现场安全管理，确保施工人员安全。
2. 施工文明：保持施工现场整洁、有序，遵守文明施工规定。
3. 环境保护：在施工过程中，注意环境保护，减少对周边环境的影响。
室外管线施工方案1.1.1施工准备1、技术准备1.1.开挖前认真审核设计图纸和说明，做好图纸会审和施工组织设计，确定开挖断面和堆土位置。
1.2对有关人员已做好书面交底工作，并已签认。
1.3.已做好施工管线的平面位置和高程核对。
1.4已测放开挖边线，并已用白灰标示。
2、作业条件2.1土方开挖前熟悉图纸，了解施工区域内地下、地上障碍物，并做好处理。
2.2开挖前先摸清地下是否有现状管线，高低压电线、电缆，并做好标志。
2.3根据本工程提供的地勘资料的地下水位情况，采用明排水措施排水。
2.4施工区域内供水、供电、临时设施满足土方开挖要求。
2.5.将场地表层约60cm腐殖土及三合土等障碍物挖除，以便于施打钢板桩，保证道路平整畅通。
2.6.土方开挖的机械、运输车辆及各种辅助设备已做好维修检查和进场工作。
2.7.为避免影响厂区正常生产，根据建设方提供的物探图纸，施工之前需要人工配合挖机进行探管探线。
探出所有能影响管道改造的原管道和电线电缆，做好标识。
前期投入一台220挖机和5人进行前期探管探线工作。
3、劳动力、材料、机械准备3.1.劳动力选择有同类工程施工经验并有较强施工组织能力、工作效率高、有良好声誉的队伍作为专业施工班组。
并依据施工进度计划和施工部署，并确保能均衡连续、流水作业。
工人进场进行了技术、质量、安全以及操作工序等交底后方能进入工作岗位进行施工。
3.2.机械设备3.2.1.对工程所需要使用的各类机具设备进行细致严密的检查，使其处于完好状态，随时可投入使用。
3.3.材料钢管、弯头、三通、人孔、阀门、伸缩器等在施工前由工厂加工完成，根据施工进度在施工前运输至施工现场，顺着沟槽放置。
防腐材料、电焊条、焊丝、陶瓷条、气体等材料亦在施工前运输至现场，并有一定的富余量，不因受材料控制而影响施工。
静态混合器、双法兰伸缩接头、蝶阀、流量仪、管材等设备在工程现场需要时一周内可以运输至现场。
1.1.2新排管道施工方法1.施工顺序清表→放线→施打钢板桩→坑内加固→降水→支撑→土方开挖→基础、安管→回填→拔桩2.管道测量定位2.1.测量开工前，施工测量人员根据设计单位移交的平面点，高程控制点，进行测量基准点的技术交底和现场交桩，办理相关的技术交底。

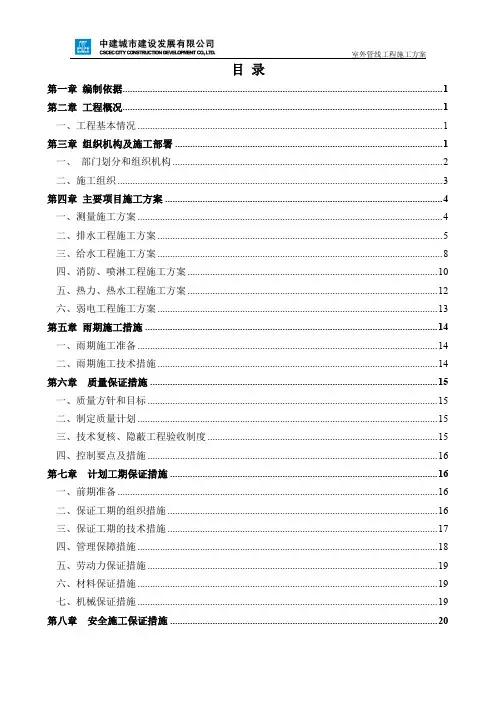

目录第一章编制依据 (1)第二章工程概况 (1)一、工程基本情况 (1)第三章组织机构及施工部署 (1)一、部门划分和组织机构 (2)二、施工组织 (3)第四章主要项目施工方案 (4)一、测量施工方案 (4)二、排水工程施工方案 (5)三、给水工程施工方案 (8)四、消防、喷淋工程施工方案 (10)五、热力、热水工程施工方案 (12)六、弱电工程施工方案 (13)第五章雨期施工措施 (14)一、雨期施工准备 (14)二、雨期施工技术措施 (14)第六章质量保证措施 (15)一、质量方针和目标 (15)二、制定质量计划 (15)三、技术复核、隐蔽工程验收制度 (15)四、控制要点及措施 (16)第七章计划工期保证措施 (16)一、前期准备 (16)二、保证工期的组织措施 (16)三、保证工期的技术措施 (17)四、管理保障措施 (18)五、劳动力保证措施 (19)六、材料保证措施 (19)七、机械保证措施 (19)第八章安全施工保证措施 (20)一、施工安全措施 (20)二、机电设备安全防护措施 (21)三、临时用电安全措施 (21)第一章编制依据一、根据建设单位提供的配套市政基础设施工程图纸；二、国家及交通部现行有关技术规范、施工规范及技术检验评定标准；1.《建设工程项目管理规范》（GB/T50326－2001）；2．《工程测量规范》（GB50026－2007）；3．《给水排水管道工程施工及验收规范》（GB50268－97）；4．《北京市给水排水管道工程施工技术规范》（DBJ01-47-2007）；5．《北京市市政工程施工安全操作规程》（DBJ01-56-2001）；6．《北京市给水与排水工程施工安全技术规程》（DBJ01-88-2005）；7．《市政基础设施工程质量检验与验收统一标准》（DBJ01-90-2004）；第二章工程概况一、工程基本情况本工程为足尺路面加速加载试验环道建设工程，场地位于北京市通州区马驹桥镇（原大杜社乡）交通运输部公路交通试验场内，距市中心28公里。
室外管线施工方案第一章编制依据(一)、编制依据1、名墅海景度假村二期工程施工图纸；2、名墅海景度假村二期室外工程施工组织设计；3、《建筑工程施工质量验收统一标准》(GB50300-2001)4、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）5、《建筑排水用聚氯乙稀管》（GB/T5836.1-1992）6、《建筑电气安装工程施工质量验收规范》（GB50303-2002）7、《建筑电气安装工程通用图集》（92DQ）8、《施工现场临时用电安全技术规范》 JGJ46-889、现行国家、地区及行业施工及验收规范和现行国家质量检验评定标准。
第二章工程概况（一）、工程概况本工程为名墅海景度假村二期主体建筑的配套工程，工程地点位于深圳市龙岗区大鹏镇下沙村。
工程建设用地面积为32833.6m2，本项目共有11栋住宅，分别为：B型南1-南5、A型南6-南10另加管理用房组成。
第三章施工方案室外工程建设过程中，各个工程都有其施工顺序和技术指标。
为了能优质、准时竣工，我们在施工过程中除了抓住各工程的管理要点外，同时把握住:1、施工的全局观念。
2、各工种、各设施的特征。
总体施工顺序：（1）场地清理及修筑施工便道；（2）测设控制点和工程细部测量；（3）管沟开挖及管基施工；（4）管道敷设及检查井砌筑施工等；（5）管道闭水试验；（6）管沟回填；（7）电缆安装施工；下面分别对各分部分项工程的施工工艺进行描述:一、综合机械化施工方案根据该工程施工特点，确定使用综合机械化施工方案，以满足工程的工期及质量要求。
结合我公司现有机械设备及可投入本工程的机械设备，计划配置的主要施工机械有：反铲挖掘机、打夯机、自卸汽车、压路机、生产设备一套等。
二、测量控制测量先行是施工管理中的要求，测量工作的质量直接影响到工程的质量，我公司在工程施工管理中，历来注重测量管理工作。
除建立两级测量复核制度外，对本工程还将成立专职测量小组，以确保测量工作高效、优质。
(一)、测量工作程序开工前对业主和设计单位移交的导线点和水准点进行闭合复测，复测合格并经业主和监理工程师签认后方能施工。
测点交接→测点复测→建立施工导线网，布水准控制点→测定雨污管线桩→局部放样。
（二）、控制系统的建立：针对本工程规模及特点，建立现场平面及高程控制系统，以便于在施工全过程中进行测量的控制。
1.平面控制系统采用导线测量方法建立一级导线平面控制系统，系统布设以甲方提供的控制点为导线起始方向，施工过程中，采用高精度的全站仪，布设环形闭合导线并联测甲方提供的控制点。
导线点的位置应通视条件良好，间距50~100m，不易受道路交通的影响，并保护好定位桩。
2. 高程控制系统建立以导线点为基础，等级为四等的高程控制系统，采用高等级水准仪由甲方提供的水准点将标高引至各导线点上。
三）、放线控制本标段的放线控制主要项目包括以下几个方面：道路中心线（边线）、管道中心线、检查井、雨水口等的平面控制及高程控制；（四）、放线方法及施工工艺流程图1. 排水工程⑴据已建立控制系统，进行局部放线控制点的测设。
⑵据设计已提供的管线及各类井室的高程和坐标，采用极坐标法进行管道中心线、检查井、雨水口等的平面测量。
⑶由于管段各检查井之间的距离较短，管线测量可采用全站仪进行测量，放出井中心位置，管道线中心位置，在相应位置设置里程桩号，方便施工及防止出现错误，便于复测。
⑷进行下一道工序前必须先复测数据无误后方可进行下一工序的施工不合格的工序必需返工保质量。
2.距离测量：仪器采用全站仪，测量时照射二次读数取平均值为距离测量值（导线测量时须返方向测量作为校核）。
小范围距离测量采用普通钢尺测距，主要技术要求须满足《工程测量规范》的相关规定。
本工程测量工作量大，线形较复杂，测量内容主要有平面坐标控制测量、高程控制测量等。
1）采用全站仪进行施工测量，测速快、准确和操作简便；能在超远距离内和不同标高位置直接进行施测，不用在施测过程中移动仪器，从而可加快速度，缩短施测工期。
在本工程开工前，会同监理单位及业主对设计单位提供的平面坐标及高程控制网进行闭合复测。
根据已有的高级控制网，结合各施工段走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。
2）采用全站仪的后方交会专项功能,通过对两个已知点的观测,得出仪器点的坐标；采用全站仪的测量距离专项功能，在测临时站点到两已知观测点的距离时加测一个角度，即测站点放在待定点上,在测距离的同时观测该点到两个已知控制点的夹角，这样也可以得出仪器点的坐标。
施工控制网的测量成果为满足要求宜采用较高精密度等级，平面控制网按一级导线网控制；高程控制网按四等水准测量控制。
做好各施工控制点的保护工作，竖立明显的标牌，以防止损坏。
根据施工控制网测放出排水沟中心线的位置，并进行各部位水准测量工作。
控制桩采用双后视极坐标测量的方法进行测放，测量精密度需满足招标文件的有关技术要求，所有测量数据及成果报送监理审核签认方可使用。
3) 管道的起点、终点及转折点称为管道的重点，管道中线定位就是将主点位置测设到地面上去，并用本桩标定。
管线起点及各转折点定出以后，从线路起点开始量距，沿管道中线每隔50m钉一木桩（里程桩）。
根据管线的起点和各沟的挖土中心线，一般每10m测设一点，中心线的投点容差为±10mm，量灰线标明开挖边界。
在测设中线时应同时定出井位等附属结构的位置。
每隔10m或20m槽口上设置一个坡度板。
作为施工中控制管道中线和位置，掌握管道设计高程的标志，坡度板必须稳定、牢固，其顶面应保持水平，用全站仪将中心线位置测设到坡度板上，钉上中心钉，安装管道时，可在中心任务钉上悬挂锤球，确定管中线位置。
以中心钉为准，放出砼垫层边线，开挖边线及沟底边线。
3.高程测量：高差不大时采用B1级水准仪，测量时往返各一次，取闭合差≤12√L ，L为往返测量水准线路长度（KM）。
高差较大时标高的测量采用全站仪三角高程测量，主要技术要求须满足《工程测量规范》GB50026-93中表3.3.3的规定，内业计算垂直角度的取值应精确到0.1”，高程取值应精确到1mm。
4. 内业计算：导线点平面控网测量后，水平角及距离应进行平差，并以平差后坐标反算的角度和边长作为成果。
内业计算中数字取值精度应满足《工程测量规范》GB50026-93中要求。
三、排水管道土方开挖施工 (一)、管沟开挖及排水基坑开挖由机械施工队负责实施，以挖掘机开挖为主，人工开挖为辅。
1、开挖前应按设计要求进行施工测量放样。
通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。
2、做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。
3、采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土方及时运至事前联系好的弃土场，次要交通位置可堆放弃土，待管沟施工完后用于回填。
4、当挖至设计标高时，应进行地基尺寸轴线偏差检查验收。
（二）、管沟土方开挖施工1. 沟槽开挖1)在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报设计和监理工程师进行处理。
2)开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。
如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。
3)采用挖掘机开槽，人工执平人工配合机械安管。
4）管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边1.0m 以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。
四、双壁波纹管（HDPE）排水管敷设施工本工程南1-南11段排水管采用双壁玻纹管，管径分别为：排污DN200、雨水管DN300、DN400、DN500。
（一）、管材简介高密度聚乙烯(HDPE)双壁波纹管是一种具有环状波纹外壁结构和平滑内壁的新型管材。
该产品由于独特的结构、优异的性能以及相对经济的造价，在欧美国家已得到了普遍的推行和应用。
我国双壁波纹管的推广和应用尽管在起步阶段，但是随着国家基本建设的发展，高密度聚乙烯(HDPE)双壁波纹管正因其诸多的优越性和强大的竞争力而被市政、水利、邮电等部门大量使用。
双壁波纹管具有其他管材所不具备的性能特点：1、HDPE比重约为0.94-0.96g/cm3是目前所有埋地管材中最轻的材质管，施工强度小、安装简便快捷。
2、HDPE双壁波纹管呈中空矩形结构，负载耐压强度特别大，且重量比同材质平壁管轻，具有优良的抗压性。
3、HDPE双壁波纹管内壁平滑（粗糙系数仅为0.009）可提高水流的速度，使排水更流畅，避免废弃物的囤积停滞，免除管路日后疏通之忧。
4、HDPE双壁波纹管在流量流速方面，因其内壁平滑，在同样坡度铺设条件下，二项数值均高于混凝土管，从而在管材规格选择上可以小于混凝土管。
5、HDPE双壁波纹管具有优良的韧性及塑性，即使受力超过其抗压系数时管身也无破裂之处。
6、HDPE双壁波纹管水密性佳。
因采用橡胶密封圈承插式哈夫外固方式接管，可确保管内污水不外漏，并可顺应地基不均匀沉降。
7、HDPE双壁波纹管使用温度范围宽，特别是在低温条件下（-30℃以上）施工时不必采用特殊保护措施，方便冬季寒冷地区施工。
8、HDPE双壁波纹管是以惰性高密度聚乙烯制成，因此可有效地抑制工业及家庭所排废（污）水的腐蚀。
（二）、施工准备1、基坑开挖至设计标高，软土较厚的沟槽底经地基处理并经复测无误后，经业主与派驻现场监理工程师验收合格后方可进行基底垫层的施工。
2、按照设计要求回填碎石砂垫层，并加以夯实平整。
3、按照设计要求铺填中粗砂，保证双壁玻纹管的管肋和回填材料全面接触，虚铺层的宽度约为1/3直径。
4、下管前，先清除管坑内杂物,排除基坑内的积水，然后在平基上弹放管道中线，复核平基面标高。
5、管材应附有出厂合格证，安装前检查管的外观质量，不使用有裂缝等现象的管材。
6、根据管径大小和现场情况，确定下管方案。
下管时应将管道排好，然后对线校正，严格控制中线和标高，自下游向上游进行下管，并用中心线法或边线法控制管道的中线和高程。
7、管道稳定后，应再复核一次流水位的高程，使管道的纵坡符合设计要求后方可进行下一工序的施工。
（三）、施工工艺1. 小管径的双壁玻纹管安装可采用人工安装。
