螺纹紧固件及连接件画法

。
螺纹紧固件连接的画法示例
螺栓连接
螺栓连接是常见的螺纹紧固件连接方式，其画法包括螺栓、螺母、垫圈等零件的表达， 以及连接时所需的其他辅助零件。
双头螺柱连接
双头螺柱连接主要用于被连接件之一较厚或不便穿孔的场合。其画法包括双头螺柱、螺 母、垫圈等零件的表达，以及连接时所需的其他辅助零件。
05
螺纹紧固件连接的工艺 要求
根据实际需要，综合考虑强度 、耐久性、成本等因素选合
适的连接件。
工程制图螺纹紧固件及连接件的实践应用建议
设计阶段
在工程制图时，应充分考虑实 际安装和使用过程中可能出现 的问题，如安装空间、操作便
捷性等。
材料选择
根据使用环境和功能要求，选 择合适的材料，如不锈钢、碳 钢等。
防腐处理
考虑对螺纹紧固件及连接件进 行适当的防腐处理，以提高其 使用寿命。
要点二
标注
包括尺寸标注、公差标注、技术要求等。尺寸标注要准确 、完整、清晰；公差标注要合理，保证零件的功能要求； 技术要求要简明扼要，具有可操作性。
螺纹紧固件的画法规则
视图表达
主视图应反映零件的主要形状特征，其它视 图补充表达主视图未能表达的部分。
画法要点
螺纹紧固件应按照规定的画法规则绘制，包 括螺纹的画法、倒角、退刀槽等细节的处理
螺栓
总结词
用于将两个或多个零件连接在一起的紧固件，通常配有螺母。
详细描述
螺栓由头部和杆部组成，头部有螺纹，杆部通常为光杆。根据头部形状的不同，螺栓可分为多种类型 ，如六角头螺栓、方头螺栓等。螺栓广泛应用于各种机械、建筑、车辆等领域。
螺柱
总结词
用于将两个零件连接在一起，一端为 光杆，另一端为螺纹的紧固件。

压力角 啮合角,
（2）标准直齿圆柱齿轮的轮齿各部分尺寸与模数的关系。
2．直齿圆柱齿轮的规定画法
（1）单个齿轮的画法。 国家标准只对齿轮的轮齿部分作了规定画法，其余结构按齿轮 轮廓的真实投影绘制。GB4459.2—2003规定齿轮画法为（如下 图所示）： 1）在表示齿轮端面的视图中，齿顶圆用粗实线表示，齿根圆用 细实线表示或省略不画，分度圆用细点画线表示，如下图（a） 所示。 2）另一视图一般画成全剖视图，轮齿按不剖处理。用粗实线表 示齿顶线和齿根线，用细点画线表示分度线，如下图（b）所示。 3）若不画成剖视图，则齿根线可省略不画，如下图（c）所示。 4）轮齿为斜齿、人字齿时，则在投影为非圆的视图上，用三条 与齿线方向一致的细实线表示，如下图（c）、下图（d）所示。
簧丝直径≤2mm 断面可用涂黑表示
示意画法
一、滚动轴承的作用、结构及分类
作用 减小摩擦力，机械效率高、结构紧凑
结构 由内圈、外圈、滚动体
和保持架组成
分类 按其受力方向分为：
向心轴承－主要承受径向力 推力轴承－只受轴向力 向心推力轴承－同时承受径向和轴向力
外圈 滚珠 内圈 保持架
二、滚动轴承的画法
表示轴承的基本结构、尺寸、公差等级、技术 性能特征。
由轴承类型代号、尺寸系列代号和内径代号构成。
滚动轴承 6 2 08 第一组数字是轴承类型代号 第二组数字是尺寸系列代号
第三组数字是内径代号
4、补充代号 改变 前置 后置 查阅手册
一、在螺纹的规定画法中，要抓住三条线
牙顶用粗实线表示；牙底用细实线表示； 螺纹终止线用粗实线表示
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S

第 八 章 连接件及常用件的画法
五、螺纹紧固件的标记和画法
常用的螺纹紧固件有：螺栓、螺钉、 常用的螺纹紧固件有：螺栓、螺钉、 螺柱、螺母和垫圈等。 螺柱、螺母和垫圈等。由于这类零件都是 标准件， 标准件，通常只需用简化画法画出它们的 装配图，同时给出它们的规定标记。 装配图，同时给出它们的规定标记。 有关规定。 标记方法按 “GB” 有关规定。 (⒈) 六角螺母 ⒈ 规定标记： 规定标记： 例： 螺母 GB6172 M8
常见的几种错误画法： 常见的几种错误画法：
允许将螺纹画到底
螺纹终止线应画 到什么位置？ 到什么位置？
螺钉末端应画 到什么位置？ 到什么位置？
画在何处？ 画在何处？ 应为?度 应为 度 剖面线画到 ?位置 位置 倾斜?度 倾斜 度
螺栓连接的画法 (2) 螺栓连接的画法
螺栓有效长度L应符合 螺栓有效长度 应符合 L≥δ1+δ2+h+m+a 式中 δ1、δ2 为被连接件厚度； 为被连接件厚度；
h——垫圈厚度，h=0.15d； 垫圈厚度， 垫圈厚度 ； m——螺母厚度，m=0.8d； 螺母厚度， ； 螺母厚度 a——螺栓伸出长度，a=0.3d。 螺栓伸出长度， 螺栓伸出长度 。 按上式算出后， 按上式算出后，查标准长度系列 选取最接近的L值 选取最接近的 值。
采用比例画 法时， 法时，螺纹紧固 件的有效长度按 被连接件的厚度 决定，并按实长 决定， 画出。 画出。
3.螺纹紧固件连接的画法 3.螺纹紧固件连接的画法 螺纹
(1) 基本规定
螺纹紧固件连接，通常有螺栓连接、 螺纹紧固件连接，通常有螺栓连接、螺柱连接和螺钉连接 三种。画螺纹紧固件连接图时，应遵守下列基本规定： 三种。画螺纹紧固件连接图时，应遵守下列基本规定： 1)两零件的接触面只画一条线，并不得特别加粗。凡不接 两零件的接触面只画一条线，并不得特别加粗。 两零件的接触面只画一条线 触表面，无论间隔多小都要画成两条线。 触表面，无论间隔多小都要画成两条线。 2)在剖视图中，相邻两零件的剖面线方向应相反，无法做 在剖视图中，相邻两零件的剖面线方向应相反， 在剖视图中 到时应互相错开。同一零件在各个视图上的剖面线方向、 到时应互相错开。同一零件在各个视图上的剖面线方向、间隔 应相同。 应相同。 3)当剖切平面通过螺纹紧固件的轴线时，这些零件都按 当剖切平面通过螺纹紧固件的轴线时， 当剖切平面通过螺纹紧固件的轴线时 不剖画出外形，不画剖面线。但如果垂直其轴线剖切， 不剖画出外形，不画剖面线。但如果垂直其轴线剖切，则按 剖视要求画出。 剖视要求画出。

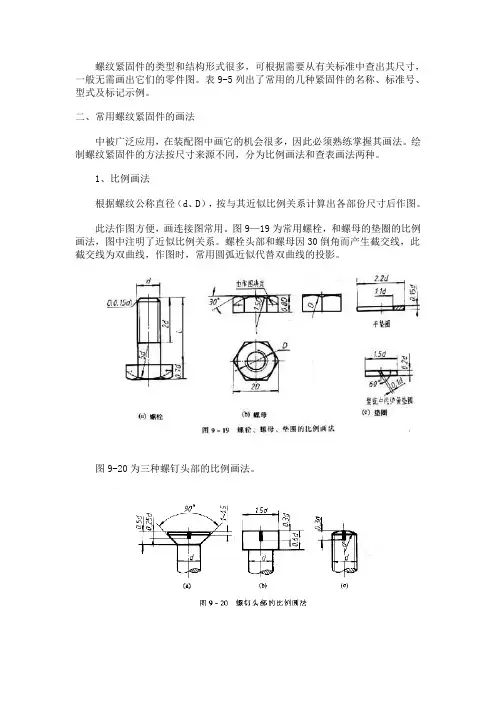

螺纹紧固件的类型和结构形式很多，可根据需要从有关标准中查出其尺寸，一般无需画出它们的零件图。

表9-5列出了常用的几种紧固件的名称、标准号、型式及标记示例。

二、常用螺纹紧固件的画法中被广泛应用，在装配图中画它的机会很多，因此必须熟练掌握其画法。

绘制螺纹紧固件的方法按尺寸来源不同，分为比例画法和查表画法两种。

1、比例画法根据螺纹公称直径（d、D），按与其近似比例关系计算出各部份尺寸后作图。

此法作图方便，画连接图常用。

图9—19为常用螺栓，和螺母的垫圈的比例画法，图中注明了近似比例关系。

螺栓头部和螺母因30倒角而产生截交线，此截交线为双曲线，作图时，常用圆弧近似代替双曲线的投影。

图9-20为三种螺钉头部的比例画法。

2、查表画法根据紧固件标记，在相应的标准中（见附表2-21~附表2—10）查得各有关尺寸后作图。

例如需绘制下例螺栓，螺母，垫圈的视图，则可从附录有关表格中表查得各主要部分尺寸。

（1）螺栓GB/5782—2000 M10×40直径d=10 六角头对边距s=16 螺纹长度b=26螺栓头厚度k=6.68 公称长度l=40 六角头对角距E=17.7(2.) 螺母 GB/T6170一2000 M10厚度Mmax=8.4 其他尺寸与螺栓头部对应部份相同(3) 垫圈 GB/T97.1-1985 10外径D=20 内径D=10.5 厚度H=2根据上述尺寸,即可绘制它们的视图(图9一21)。

图中的视图配置，为表达所常用。

三．螺纹紧固件的连接画法螺纹紧固件的连接形式通常有螺栓连接，螺柱连接和螺钉连接三类。

（一）栓连接螺栓连接一般适用干两个不太厚并允许钻成通孔的零件连接，如图9一22a。

连接前，先在两被连接件上钻出通孔，如图9-22b,通孔直径一般取1.1d(d为螺栓公称直径)；将螺栓从一端插入孔中，如图9-22c;另一端再加上垫圈，拧紧螺母，即完成了螺栓连接，如图9一22d。

为了适应连接不同厚度的零件，螺栓有各种长度的规格。
