收音机电子工艺实习报告(通用5篇)收音机电子工艺实习报告篇1一.实习目的1)学习识别简单的电子元件和电子线路。
2)学习手工插接式焊接(THT)方法和贴片式焊接(SMF)方法。
3)组装焊接一台中夏ZX-05型调频调幅收音机和一台贴片式FM微型收音机。
4)提高自己的实际操作能力。
二.实习要求组装焊接的收音机可以收听到一个以上的频道。
三.实习器材1)电焊器材:电烙铁,焊锡丝(松香芯),松香,镊子,剪钳,螺丝刀。
2)ZX-05收音机组装元件3)FM收音机组装元件4)其它:两节5号电池和两节7号电池。
四.实习原理1)收音机收音机是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。
这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号(其频率总比输入回路选出的信号的频率高465kHz),共同送入变频级进行混频,产生一个固定的差频信号,即465kHz。
465kHz中频信号经过几级中频选频放大电路的放大后,加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱,将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降,从而使输出音量不随高频信号强弱变化而发生变化,也使中放级工作稳定、性能提高。
2)调幅(AM)收音机工作原理调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路(AGC)及音频功率放大电路组成,如下图所示。
调幅收音机原理框图输入回路由天线线圈和可变电容构成,本振回路由本振线圈和可变电容构成,本振信号经内部混频器,与输入信号相混合。
混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。
收音机焊接实习报告收音机焊接实习报告8篇在人们素养不断提高的今天,我们都不可避免地要接触到报告,我们在写报告的时候要注意逻辑的合理性。
那么一般报告是怎么写的呢?下面是小编精心整理的收音机焊接实习报告,希望对大家有所帮助。
收音机焊接实习报告1实习目的:培养学生的动手能力;把所学的电子电路理论知识通过具体电路的实际应用进一步理解,掌握,以达理论和实践有机融接,提升对电子电路较深的认知,为后续的专业课程学习铺垫基础和能力。
二、实习器材介绍:电烙铁,平头螺丝刀,十字头螺丝刀、镊子、剪子。
松香和锡,两节5号电池。
等必备工具EDT-2901型收音机套件一套。
实习内容及过程:介绍收音机发展过程及收音机分类收音机产生于20世纪初,作为无线电广播的接受设备分重要的课题。
其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。
在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的变化,不同过程中不同时期的收音机具有其特定时代的特征,研究收音机造型的发展化,研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计具有重要的指导意义。
什么是调幅?什么是调频?使载波振幅按照调制信号改变的调制方式叫调幅AM。
经过调幅的电波叫调幅波。
它保持着高频载波的频率特性,但包络线的形状则和信号波形相似。
调幅波的振幅大小,由调制信号的强度决定。
调幅波用英文字母AM表示。
使载波频率按照调制信号改变的调制方式叫调频FM。
已调波频率变化的大小由调制信号的大小决定,变化的周期由调制信号的频率决定。
已调波的振幅保持不变。
调频波的波形,就像是个被压缩得不均匀的弹簧,调频波用英文字母FM表示。
目前,调幅制无线电广播分做长波、中波和短波三个大波段,分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHz-1600kHz,主要靠地波传播,也伴有部分天波;短波广播使用的频段约为2MHz-24MHz,主要靠天波传播,近距离内伴有地波。
收音机焊接实习报告7篇收音机焊接实习报告篇1实习目的:培养学生的动手能力;把所学的电子电路理论知识通过具体电路的实际应用进一步理解,掌握,以达理论和实践有机融接,提升对电子电路较深的认知,为后续的专业课程学习铺垫基础和能力。
二、实习器材介绍:电烙铁,平头螺丝刀,十字头螺丝刀、镊子、剪子。
松香和锡,两节5号电池。
等必备工具EDT-2901型收音机套件一套。
实习内容及过程:介绍收音机发展过程及收音机分类收音机产生于20世纪初,作为无线电广播的接受设备分重要的课题。
其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。
在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的变化,不同过程中不同时期的收音机具有其特定时代的特征,研究收音机造型的发展化,研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计具有重要的指导意义。
什么是调幅?什么是调频?使载波振幅按照调制信号改变的调制方式叫调幅AM。
经过调幅的电波叫调幅波。
它保持着高频载波的频率特性,但包络线的形状则和信号波形相似。
调幅波的振幅大小,由调制信号的强度决定。
调幅波用英文字母AM表示。
使载波频率按照调制信号改变的调制方式叫调频FM。
已调波频率变化的大小由调制信号的大小决定,变化的周期由调制信号的频率决定。
已调波的振幅保持不变。
调频波的波形,就像是个被压缩得不均匀的弹簧,调频波用英文字母FM表示。
目前,调幅制无线电广播分做长波、中波和短波三个大波段,分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHz-1600kHz,主要靠地波传播,也伴有部分天波;短波广播使用的频段约为2MHz-24MHz,主要靠天波传播,近距离内伴有地波。
1,焊接前处理电烙铁在焊接前要进行烙铁的处理,处理电烙铁的目的是保护电烙铁,能够让电烙铁使用更长的时间。
电工电子实训收音机报告一、引言电工电子实训是电子工程学习过程中的重要环节,其中收音机实训是常见且必备的实践项目之一。
本报告将详细描述我在电工电子实训中设计与制作的收音机的过程以及实验结果。
通过这次实训,我深入理解了收音机的基本原理,提升了对电路和电子元件的实际运用能力。
以下是详细的实训报告。
二、实训目标在电工电子实训中,我们的主要目标是设计和制作一个能够接收广播信号的基本收音机。
为了达到这个目标,我们需要熟悉收音机的工作原理,了解相关的电子元件,并学会使用工具和设备进行电路连接和测试。
三、实训过程1. 理论学习与准备:在实践之前,我们首先对收音机的工作原理进行了深入的学习。
我们了解了收音机的基本组成部分,如调谐电路、放大器、检波器、音频输出等,并研究了各个部分的工作原理和相互之间的关系。
2. 元件选型与采购:根据实训要求,我们进行了电子元件的选型工作。
根据实际需要,我们选择了合适的电容、电感、晶体管、电阻等元件,并通过合适的渠道购买了所需元件。
3. 电路设计与布局:在元件准备好之后,我们开始了电路设计与布局的工作。
我们根据收音机的原理,合理地将各个组件布局在电路板上,确保电路的稳定性和实用性。
在设计过程中,我们还注意了电源供应、信号线路的隔离和地线设计等关键问题。
4. 焊接与连接:接下来,我们进行了焊接与连接工作。
我们根据电路设计图,逐个将元件焊接到电路板上,并通过导线连接各个电路节点。
在焊接和连接的过程中,我们非常小心,确保焊点牢固且导线连接良好。
5. 测试与调试:完成焊接与连接之后,我们进行了测试与调试工作。
我们检查了电路板上的焊点是否存在问题,并使用测试仪器对各个电路部分进行了测试。
通过测试的结果,我们可以判断电路的工作是否正常,并对不正常的部分进行适当的调整和修复。
四、实训成果经过我们团队的共同努力,我们成功地设计和制作了一个能够接收广播信号的收音机。
在实际测试中,我们发现该收音机能够接收到各个频段的广播信号,并通过音频输出播放出来,实现了预期的功能。
电工电子实习报告——收音机一、实习内容本次电工电子实习的主要内容是学习识别简单的电子元件与电子线路,掌握收音机的工作原理,按照图纸焊接元件,组装一台收音机,并掌握其调试方法。
通过这次实习,我们对电子产品的装配过程有了更深入的了解,同时也提高了我们的动手能力。
二、实习原理收音机是一种用来接收无线电广播信号的装置。
它的工作原理如下:1. 天线收到电磁波信号,经过调谐器选频后,选出要接收的电台信号。
2. 在收音机中,有一个本地振荡器,产生一个与接收频率差不多的本振信号。
3. 本振信号与接收信号混频,产生差频,这个差频就是中频信号。
4. 中频信号经过中频选频放大,然后再检波,得到原来的音频信号。
5. 音频信号经过功率放大后,送至扬声器发声。
三、实习过程在实习过程中,我们首先学习了电子元件的识别和焊接技巧。
通过老师的讲解和示范,我们掌握了焊接工具的使用方法,了解了各种电子元件的名称、规格和性能。
接着,我们根据图纸,分组焊接了收音机的各个模块。
在焊接过程中,我们互相帮助,共同解决问题,提高了团队协作能力。
焊接完成后,我们进行了收音机的组装。
在组装过程中,我们严格按照图纸和工艺要求进行,确保了收音机的结构牢固和电路连接正确。
最后,我们对收音机进行了调试,调整了接收频率、音量等参数,使收音机达到了最佳工作状态。
四、实习收获通过这次电工电子实习,我们收获颇丰。
首先,我们学会了收音机的工作原理和装配工艺,掌握了电子元件的识别和焊接技巧。
其次,我们培养了团队协作精神和严谨的工作作风。
最后,我们意识到了实践的重要性,明白了理论知识与实际操作的紧密联系。
五、实习反思虽然我们在实习过程中取得了一定的成绩,但同时也暴露出了一些问题。
例如,在焊接过程中,部分同学对焊接技巧掌握不熟练,导致焊接质量不高;在组装过程中,部分同学对图纸和工艺要求理解不透彻,出现了装配错误。
针对这些问题,我们应在今后的学习中加强练习,提高自己的动手能力和理论水平。

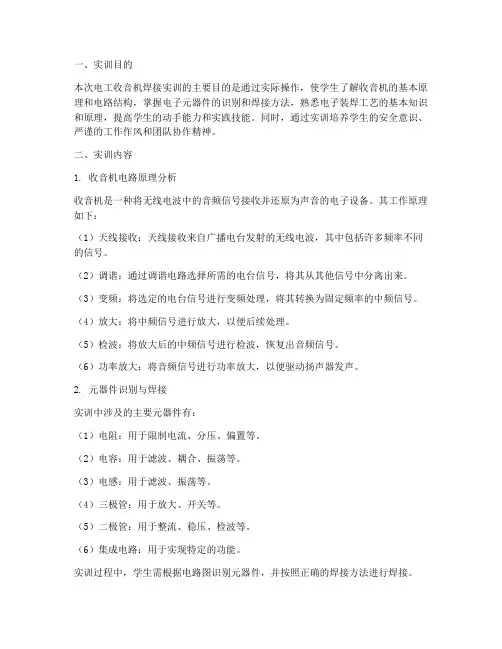

一、实训目的本次电工收音机焊接实训的主要目的是通过实际操作,使学生了解收音机的基本原理和电路结构,掌握电子元器件的识别和焊接方法,熟悉电子装焊工艺的基本知识和原理,提高学生的动手能力和实践技能。
同时,通过实训培养学生的安全意识、严谨的工作作风和团队协作精神。
二、实训内容1. 收音机电路原理分析收音机是一种将无线电波中的音频信号接收并还原为声音的电子设备。
其工作原理如下:(1)天线接收:天线接收来自广播电台发射的无线电波,其中包括许多频率不同的信号。
(2)调谐:通过调谐电路选择所需的电台信号,将其从其他信号中分离出来。
(3)变频:将选定的电台信号进行变频处理,将其转换为固定频率的中频信号。
(4)放大:将中频信号进行放大,以便后续处理。
(5)检波:将放大后的中频信号进行检波,恢复出音频信号。
(6)功率放大:将音频信号进行功率放大,以便驱动扬声器发声。
2. 元器件识别与焊接实训中涉及的主要元器件有:(1)电阻:用于限制电流、分压、偏置等。
(2)电容:用于滤波、耦合、振荡等。
(3)电感:用于滤波、振荡等。
(4)三极管:用于放大、开关等。
(5)二极管:用于整流、稳压、检波等。
(6)集成电路:用于实现特定的功能。
实训过程中,学生需根据电路图识别元器件,并按照正确的焊接方法进行焊接。
3. 电路板焊接(1)焊接前的准备工作:熟悉电路图,了解电路板的焊接工艺要求。
(2)焊接过程:按照电路图,将元器件按照正确的位置焊接在电路板上。
(3)焊接后的检查:检查焊接质量,确保焊接点牢固、无虚焊、无短路等。
4. 收音机调试焊接完成后,对收音机进行调试,包括:(1)检查收音机各部分是否正常工作。
(2)调整电路参数,使收音机达到最佳效果。
(3)测试收音机的接收范围、灵敏度等性能指标。
三、实训过程1. 实训前准备(1)熟悉收音机电路图,了解电路板的焊接工艺要求。
(2)准备焊接工具和材料,如电烙铁、助焊剂、剪刀、镊子等。
2. 焊接过程(1)按照电路图,识别元器件,并将其放置在电路板上。
收音机焊接电工实习报告收音机焊接电工实习报告精选2篇(一)实习报告实习单位:XXX公司实习时间:XXXX年XX月至XXXX年XX月一、实习背景及目的作为电工专业的学生,我通过此次实习的机会,进一步了解和掌握收音机的焊接制作过程及电路连接原理,提高自己的实际操作能力和问题解决能力。
二、实习内容和方法1. 实习内容:(1)学习收音机电路的基本构造和工作原理;(2)学习焊接电路的基本技能和注意事项;(3)根据实习要求,完成收音机的焊接制作工作;(4)测试和调试收音机的功能和性能。
2. 实习方法:(1)通过教师的指导和示范,学习理论知识;(2)通过实践操作,掌握焊接技巧;(3)与同组同学合作,互相学习和交流经验。
三、实习心得和体会通过此次实习,我对收音机电路的构造和工作原理有了更深入的了解。
通过实际操作,我学会了使用焊接工具和材料,掌握了焊接基本技巧。
在进行焊接过程中,我注意到了一些需要特别注意的问题,如焊接时一定要注意接触面的清洁,焊接时要控制好焊接时间和温度,避免焊接熔化或损坏元件。
在测试和调试过程中,我发现收音机某些功能不正常,经过仔细检查和寻找原因,我发现是某个元件焊接不良导致的。
通过重新焊接,问题得到了解决,收音机的功能和性能得到了恢复。
通过这次实习,我不仅学到了实际操作的技能,也锻炼了自己解决问题的能力。
在之后的学习和实践中,我将继续加强对电工知识的学习和实践,不断提高自己的专业素养。
四、实习总结通过此次实习,我更加深入地了解了收音机电路的制作和调试过程,提高了自己的实际操作能力和问题解决能力。
在未来的学习和工作中,我将继续努力学习和实践,不断提高自己的专业水平和技术能力。
收音机焊接电工实习报告精选2篇(二)报告内容:见习期间,我主要负责收音机的焊接工作。
在这段时间里,我通过实际操作和指导老师的指导,学到了很多焊接技巧和知识,为我的职业生涯奠定了坚实的基础。
首先,我学会了一些基本的电路理论知识,包括电流、电压和电阻的关系,电路图的读取和理解等。
焊接收音机实习报告5篇焊接收音机实习报告篇1(3209字)写在前面:科学上有句名言:实践是检验真理的唯一基石。
作为一名理工科的学生,应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点,努力投入到实践生产中去。
而这次收音机实习,恰恰给了我们搭建起理论知识与实践活动间桥梁的机会,实乃弥足珍贵!我从小就很热爱科学,尤以物理为佳。
当还是孩童时便对“发明大王”爱迪生的成就惊叹不已,幻想自己将来也能成为一名杰出的工程师。
怀着对未来的美好憧憬,我尽了自己的全力去实现自己的目标。
其实,很多时候是迷茫,因为直觉总是告诉自己几乎不可能成为那种人的。
说来还真好像,长大了是一种心态,顾虑变多了;小孩时有点死心眼,显得很执拗,相信自己是特殊的,老天爷一定会眷顾着自己,不顾艰险便风雨兼程!也许是年少时的信念太过执着,因此现在每次面对现实而想过放弃自己的梦想时,一个稚嫩却坚定的声音总是在心底回响:我一定能够成功的!听从内心深沉的呼唤,我知道自己不能被暂时的困境所击倒。
唯有不断前进,才能将困难挫折抛在身后。
我发现很简单实在的一个道理,每次当我骑车平视前方的道路,总不免慨叹这条路犹如人生一样时而曲折。
当我接近前方的路再低下头来看看脚下的路途时,却恍然发现路其实一点不弯。
当我们远看时,路不是直的;但渐渐地,脚下的路就直了。
人生不何尝这样,当我们顿觉眼前迷茫时,只要不放弃前进的步伐,就能发现脚下是一条笔直的大道。
难怪爱因斯坦说,人生就像起单车,要想保持平衡,就得不断前进!幸福,靠自己争取;奋斗,是我不变的目标以此自勉!正文:大概在实习前一周我们便得到要制作收音机的通知,这次正好赶上校运动的举行,我们便有充足的时间去完成。
之前我从来没有接触过类似的实习,心里难免紧张。
幸好实习实行分组,有了队友的支援,我心里是又紧张又期待!在星期二,我们便得到了实验工具,我保管着我们这组的工具。
晚上我将工具拿出来看了看。
稍微熟悉了下实习器材。
第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。
收音机焊接实习报告七篇收音机焊接实习报告篇1一、实习目的:电子技术实习的主要目的就是培养我们的动手能力。
劳动工具能够熟练使用,能够自己动手做出一个像样的东西来。
而且电子技术实习要求我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,不能在面对这样的东西时还像以前那样一筹莫展。
有助于我对理论知识的理解,协助我学习专业知识。
使我对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能,培养理论联系实际的能力,提高分析问题和解决问题的能力,增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下:1、熟悉手工焊锡的常用工具的使用及其维护与修理。
2、基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3、熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物设计并制作印制电路板。
4、熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
5、能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数字万用表。
6、了解电子产品的焊接、调试与维修方法。
二、实习内容:1、学习识别简单的电子元件与电子线路;2、学习并掌握收音机的工作原理;3、按照图纸使用电烙铁焊接电子元件,组装一台收音机,并掌握其调试方法。
三、实习要求:通过实习对收音机的构造有一定的了解,最后组装的收音机能接受到几个频道,能听到声音。
四、实习器材及介绍。
1.电烙铁:由于焊接的元件多,所以本次使用的是外热式电烙铁,功率为30w,烙铁头是铜制的。
2、工具箱:工具箱内装有斜口钳、螺丝刀、镊子等必备工具。
3、收音机原件。
4、焊锡丝:为锡铅合金,中间为松香。
电工电子实习收音机为了提高学生的实践动手能力和创新能力,工程教育中心面向全校工科专业统一开设了电工电子实习课程,电工电子实习是面向电类和部分非电类专业开设的一门重要实践课程。
下面小编为大家整理的电工电子实习收音机,希望大家喜欢。
电工电子实习收音机篇一一、实习心得短暂的两周电工实习结束了,但我学到了许多课堂上学不到的知识。
通过实践,深化以前所学的理论知识,获得许多实践经验,另外认识到自己部分知识的不足和浅显,能够激励自己以后更好的学习。
总而言之,这次实习锻炼了自己,为自己的人生增添了活力,同时告诉我在前进的道路上不管遇到任何困难,只要拥有这次实习的激情就能战胜困难的勇气,给我以后的学习和工作注入了无穷的活力和力量。
要有一种永不言弃的科学精神去战胜困难。
最后,衷心地感谢在实习过程中所有给与我支持的老师和同学们,是他们让我坚持完成任务。
二、实习收获通过这两个星期的电工实习,我获得了很多,这些都是在平时理论课上学不到的,主要下列几点:1、掌握了几种基本的电工工具的使用,导线与导线的连接方法,了解了电路安装的基本常识。
2、掌握了收音机的工作原理,电子元器件的焊接。
3、学会了一般简单照明电路打安装方法,串联,并联及日光灯、电度表、插座等的安装。
4、了解了电动机传动和电机控制,顺序控制,反转控制的概念和原理,学会了交流接触器,热继电器,空气开关的原理和连接方法。
5、增强了我们独立思考,独立工作,独立创新的能力,使我们不仅仅课本的理论知识,能够真正的融会贯通了。
6、在以后的学习生活中,我会更加注意观察周围的用电设备,电气设备等的工作情况,并及时将自己所学的知识运用到实际中去,不断提升自己的专业技能。
三、实习不足实习的不足主要归咎于以前动手少,动手能力差,第一天看到收音机和一些元件,有些还是第一看到,当时心里就没底,不知从何下手,后来看了原理图渐渐的懂了些,最后经过自己的努力和同学的帮助还是把收音机装好了,心里是多么的激动。
实习目的;
培养学生的动手能力;把所学的电子电路理论知识通过具体电路的实际应用进一步理解,掌握,以达理论和实践有机融接,提升对电子电路较深的认知,为后续的专业课程学习铺垫基础和能力。
二、实习器材介绍:
电烙铁,平头螺丝刀,十字头螺丝刀、镊子、剪子。
松香和锡,两节5号电池。
等必备工具
EDT-2901型收音机套件一套。
实习内容及过程:
1,介绍收音机发展过程及收音机分类
收音机产生于20 世纪初,作为无线电广播的接受设备分重要的课题。
其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。
在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的变化,不同过程中不同时期的收音机具有其特定时代的特征,研究收音机造型的发展化, 研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计具有重要的指导意义。
什么是调幅?什么是调频?
使载波振幅按照调制信号改变的调制方式叫调幅AM。
经过调幅的电波叫调幅波。
它保持着高频载波的频率特性,但包络线的形状则和信号波形相似。
调幅波的振幅大小,由调制信号的强度决定。
调幅波用英文字母AM表示。
使载波频率按照调制信号改变的调制方式叫调频FM。
已调波频率变化的大小由调制信号的大小决定,变化的周期由调制信号的频率决定。
已调波的振幅保持不变。
调频波的波形,就像是个被压缩得不均匀的弹簧,调频波用英文字母FM表示。
目前,调幅制无线电广播分做长波、中波和短波三个大波段,分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHz-1600kHz,主要靠地波传播,也伴有部分天波;短波广播使用的频段约为2MHz-24MHz,主要靠天波传播,近距离内伴有地波。
1,焊接前处理电烙铁
在焊接前要进行烙铁的处理,处理电烙铁的目的是保护电烙铁,能够让电烙铁使用更长的时间。
具体的方法如下
首先用剪刀烙铁经常使用的部分刮去一部分,目的是去除表面上度的那层锌,如果不经过这种方法处理的话到时候,会在烙铁尖上面黑色一层氧化物,使用时间长的话那个地方不会化锡,那这样的烙铁对我们来说也就没有太大的用处了。
其次,把烙铁插上电,把烙铁烧热,但是在烙铁完全烧热之前把烙铁放在松香中,直到烙铁把松香烧的沸腾起来,然后把烙铁拿起来,最好上面还带些松香,辨别烙铁上面是否带松香的方法是烙铁拿起来的时候上面还冒着些烟。
最后是在烙铁上面刮去的部分上镀上锡,这样处理的话那么烙铁就好用多了。
2,熟悉电阻器的色环法读取阻值。
色环电阻器中,根据色环的环数多少,又分为四色环表示法和五色环表示法。
四色环表示标称阻值和允许偏差,其中,前三条色环表示此电阻的标称阻值,最后一条表示它的偏差。
五色环表示法,精密电阻器是用五条色环表示标称阻值和允许偏差,通常五色环电阻识别方法与四色环电阻一样,只是比四色环电阻器多一位有效数字。
电阻上印刷的色环的环间距是有细小的差别的,对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些。
色环法识别电阻
颜色棕红橙黄绿蓝紫灰白黑
数字 1 2 3 4 5 6 7 8 9 0
在五环中如果第四环为金色的话在第三位前面加一个小数点,如果是银色的话在第二位前面加一个小数点。
如果第四环不是金的和银色的,而是棕、红、橙、黄、绿、蓝、紫、灰、白、黑的话就是相对应在三个有效数字后面加几个零。
3,熟悉收音机的原理
收音机的基本工作原理可以简单归纳为三步曲:第一步要接收到相应频率的无线电波,第二步是从无线电波上取出调制在其上的声音信息,第三步为把声音信息还原成人耳能听到的声音。
下面我们较详细地来介绍这三个过程:
1.用于无线广播的无线电频率是非常众多的,一个频率对应一个电台的一套广播节目,而一台收音机一次也只能收听一个频率的广播节目。
这就提出了一个最基本的要求:收音机应能有选择性地接收无线电波的能力。
事实上,收音机首先靠其本身配臵的天线将各种频率的无线电波接收进来,然后通过一个具有选择功能的电路来择取听众所需收听的电台频率,此时自然就要将其它频率的无线电波滤掉。
这一选择过程就是我们常说的选台,书名应称之谓调谐。
2. 在接收到我们所需收听的电台高频电波后,下一步就是把"搭载"在电波上的声音信息取下来,前面我们已说过,这个"搭载"过程叫调制,那么现在把声音信号取下来则称为解调。
解调是通过特别设计的电子线路来完成的。
调制的方式有调幅和调频两种,相对应的,解调的方式或采用的电子线路也是不相同的。
需要说明的是,从天线上直接接收到的无线电信号是非常微弱的,在通过调谐电路后还需经过放大电路放大到一定幅度才能送往解调电路。
3. 从无线电波上解调出来的声音信息此时还是一种幅度很低的电信号,我们人耳是听不到的,还需用功率放大电路将其放大,再通过喇叭或耳机才能还原成我们真正能听到的声音。
4,按照电路图焊接、调试、组装收音机。
焊接的步骤:
焊件表面处理:手工烙铁焊接中遇到的焊件往往都需要进行表面清理工作,去除焊接面上的锈迹、油污、灰尘等影响焊接质量的杂质。
手工操作中常用机械刮磨和酒精、丙酮来擦洗等简单易行的方法。
预焊:将要锡焊的元件引线的焊接部位预先用焊锡湿润,是不可缺少的操作。
不要用过量的焊剂:合适的焊接剂应该是松香水仅能浸湿的将要形成的焊点,不要让松香水透过印刷版流到元件面或插孔里。
使用松香焊锡时不需要再涂焊剂。
具体步骤书上的
按照说明书上的
心得:通过这次焊接收音机的实习,知道了收音机的基本原理,收音机的发展过程及以后收音机的发展方向。
焊接收音机时遇到了很多的问题,不仅仅是我,很多的同学都遇到了不同的问题,例如:扬声器不响,显示屏没有显示,扬声器声音大小不可以调节,显示屏不能够调节,显示屏频率变化范围很大,调节四联电容没有反应,显示屏小数点位数不对等一系列的问题,这些问题可把我们给难倒了。
而我的问题是显示屏上面的显示不稳定,最后找到原因是有一根导线是虚焊了才导致了这种结果,臵于其他的就没有了,按照说明书上面的调很快调节出来了。
虽然焊接收音机实习才是短短的几天但是收获很大。
