51单片机寄存器功能查看(带目录)

TCON 定时器/计数器控制寄存器↑与定时器有关↑与外部中断有关↑TR0——定时器/计数器T0的运行控制位TR1——T1 TR0=1, 启动定时器/计数器工作TR0=0, 停止定时器/计数器工作TF0——片内定时器/计数器T0溢出中断请求标志位（有请求时为1）TF1——T1IT0——选择外部中断INT0的中断触发方式IT1——INT1 IT0=0为电平触发方式，加到引脚/INT0上的外部中断请求输入信号为低电平有效IT0=1为脉冲触发方式，输入信号电平从高到低的负跳变有效。

INT0可以由软件置1或清0. IE0——外部中断INT0的中断请求标志位（有请求时为1）IE0——INT1 TMOD 定时器/计数器工作方式控制寄存器↑定时器T1 ↑定时器T0 ↑GATE——门控位，控制定时器启动方式GATE=0时，由软件控制位TR0或TR1来控制启动GATE=1时，由外部中断引脚（/INT0或/INT1）上的请求信号高电平来启动定时器/计数器运行C/-T——定时或计数方式选择位C/-T=0 定时工作C/-T=1 计数工作M1、M0工作方式选择位SCON 串行口控制寄存器SM2 ——多级通信控制位。

多用在方式2、方式3中通信控制。

在方式2、方式3的接收状态中，若SM2=1，接收到第9位（RB8）为1时将接收到的数据送接收SBUF中，且置位RI发出中断申请，将RI置1 。

否则RB8为0时舍弃接收到的数据，RI清0；对于方式1，接收到有效停止位时，激活RI；对于方式0，SM2应置0.REN——允许接收位。

REN=1时允许接收，REN由指令置位或复位。

REN=0 禁止串行口接收数据TB8——发送接收数据位8在方式2、方式3中，TB8是第9位发送的数据，多机通信时标明主机发送的是地址还是数据，TB8=0为数据，TB8=1为地址。

TB8由指令置位或复位。

RB8——接收数据位8工作在方式2和3时，RB8存放接收到的第9位数据。

51单片机寄存器功能一览表fe51单片机的CPU中，有21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SF存储空间中，地址空间为80H-FFH，在这片SF空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有OM，用来存放程序，有AM，用来存放中间结果，此外还有定时/计数器，串行I/O 口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SF）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：MCS－51单片机的特殊功能寄存器符号地址功能介绍BF0HB寄存器ACCE0H累加器PSWD0H程序状态字TH2*CDH定时器/计数器2（高8位）TL2*CCH定时器/计数器2（低8位）CAP2H*CBH外部输入（P1.1）计数器/自动再装入模式时初值寄存器高八位CAP2L*CAH外部输入（P1.1）计数器/自动再装入模式时初值寄存器低八位T2CON*C8HT2定时器/计数器控制寄存器IPB8H中断优先级控制寄存器P3B0HP3口锁存器IEA8H中断允许控制寄存器P2A0HP2口锁存器SBUF99H串行口锁存器SCON98H串行口控制寄存器P190HP1口锁存器TH18DH定时器/计数器1（高8位）TH08CH定时器/计数器1（低8位）TL18BH定时器/计数器0（高8位）TL08AH定时器/计数器0（低8位）TMOD89HT0、T1定时器/计数器方式控制寄存器TCON88HT0、T1定时器/计数器控制寄存器DPH83H数据地址指针（高8位）DPL82H数据地址指针（低8位）SP81H堆栈指针P080HP0口锁存器PCON87H电源控制寄存器分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

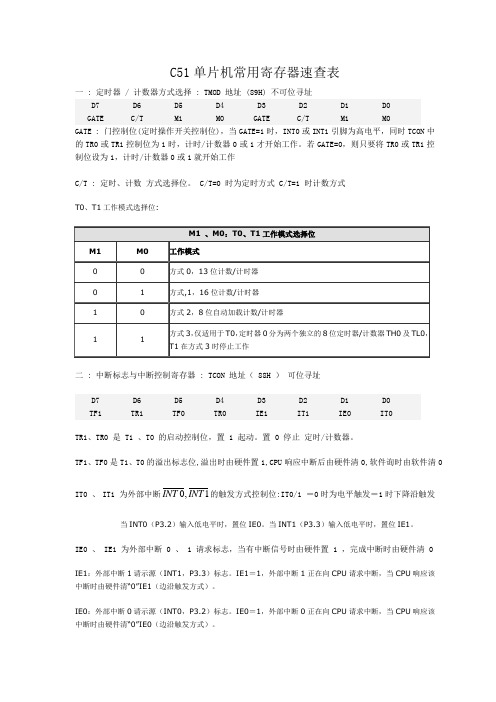

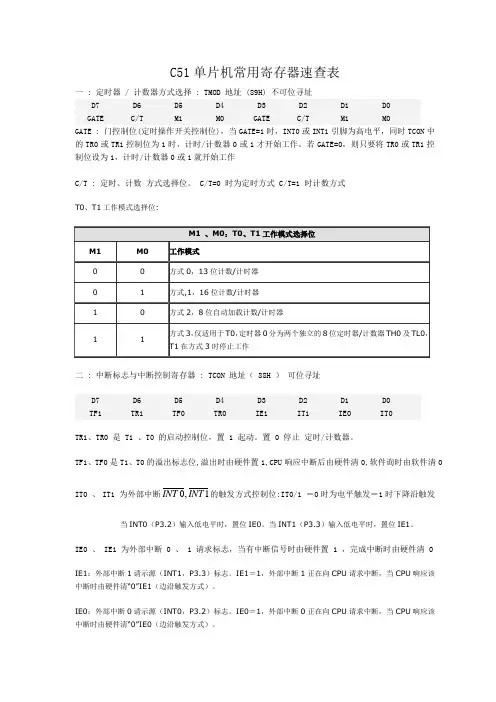

C51单片机常用寄存器速查表一 : 定时器 / 计数器方式选择 : TMOD 地址 (89H) 不可位寻址D7 D6 D5 D4 D3 D2 D1 D0 GATEC/TM1M0GATEC/TM1M0GATE : 门控制位(定时操作开关控制位)，当GATE=1时，INT0或INT1引脚为高电平，同时TCON 中的TR0或TR1控制位为1时，计时/计数器0或1才开始工作。

若GATE=0，则只要将TR0或TR1控制位设为1，计时/计数器0或1就开始工作C/T : 定时、计数 方式选择位。

C/T=0 时为定时方式 C/T=1 时计数方式T0、T1工作模式选择位:M1 、M0：T0、T1工作模式选择位M1 M0 工作模式0 0 方式0，13位计数/计时器 0 1 方式,1，16位计数/计时器 1 0 方式2，8位自动加载计数/计时器11方式3，仅适用于T0，定时器0分为两个独立的8位定时器/计数器TH0及TL0，T1在方式3时停止工作二 : 中断标志与中断控制寄存器 : TCON 地址（ 88H ） 可位寻址D7 D6 D5 D4 D3 D2 D1 D0TF1TR1TF0TR0IE1IT1IE0IT0TR1、TR0 是 T1 、T0 的启动控制位，置 1 起动。

置 0 停止 定时/计数器。

TF1、TF0是T1、T0的溢出标志位,溢出时由硬件置1,CPU 响应中断后由硬件清0,软件询时由软件清0IT0 、 IT1 为外部中断1,0INT INT 的触发方式控制位:IT0/1 ＝0时为电平触发＝1时下降沿触发当INT0（P3.2）输入低电平时，置位IE0。

当INT1（P3.3）输入低电平时，置位IE1。

IE0 、 IE1 为外部中断 0 、 1 请求标志，当有中断信号时由硬件置 1 ，完成中断时由硬件清 0IE1：外部中断1请示源（INT1，P3.3）标志。

IE1＝1，外部中断1正在向CPU 请求中断，当CPU 响应该中断时由硬件清“0”IE1（边沿触发方式）。

51单片机寄存器详解状态寄存器： PSWCY 进位标志位 AC 辅助进位标志位F0 通用标志位RS1 寄存器组选择位高位 RS0 寄存器组选择位低位 0V 溢出标志位 USR 用户定义标志位 P 奇偶标志位电源控制寄存器：PCONSMOD 串行口通信波特率 控制位置位使波特率翻倍 -保留 -保留 -保留GF1 通用标志位 GF0 通用标志位PDWN 低功耗标志位置为进入 低功耗模式IDLE 空闲标志位置位进入空闲模式中断优先级寄存器：IP-保留-保留PT2 定时器2 中断优先级 PS 串行通信中断优先级 PT1 定时器1 中断优先级 PX1 外部中断1 优先级 PT0 定时器0中断优先级 PX0 外部中断0 优先级中断使能寄存器：IEEA 使能标志，位置位则所有中断使能，复位则进制所有中断 -保留ET2 定时器2中断使能ES 串行通信中断使能ET1 定时器1 中断时能EX1 外部中断1 使能ET0 定时器0 中断使能 EX0 外部中断0 使能定时器控制寄存器：TCONTF1 定时器1 溢出中断标志位响应中断后由处理器清零TR1 定时器1 控制置位时定时器1工作 ，复位时，定时器1停止工作 TF0定时器0 溢出标志位，定时器溢出时置位处理器响应中断后清除该位 TR0定时器0控制位置位时定时器0工作，复位时定时器0停止工作IE1 外部中断1 触发标志位当检测到P3.3有从高到低的跳变电平时置位处理器响应中断后由硬件清除该位 IIT1 中断1 触发方式控制位置位时跳变触发，复位时为低电平触发IE0 外部中断1触发标志位当检测到P3.3有从高到低的跳变电平时置位处理器响应中断后由硬件清除该位 IT0 中断1触发方式控制位置位时为跳变触发，复位时为低电平触发定时器工作模式寄存器：TMODGATE 当GA TE 置位时定时器仅当TR=1并且INT=1时才工作，如果GATE=0时，置位TR 定时器就开始工作C/T 定时器非那根好似选择，如果C/T=1 定时器以计数方式工作 C/T=0时以定时方式工作M1 模式选择位高位M0 模式选择为低位定时器2控制寄存器：T2CONTF2 定时器2溢出标志位，定时器2溢出时将置位，当TCLK或RCLK为1时，将不会被置位EXF2 定时器2外部标志，当EXEN2为1时，并在T2EX检测到负跳变时置位，如果定时器2中断被允许，将产生中断。

51单片机寄存器功能一览表21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O 口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。

这样就没事了。

51单片机中的21个寄存器ACC 累加器B 用于辅助累加器做某些运算的寄存器PSW 程序状态字其中最高位是进/借位标志C；PSW.6 是辅助进位标志AC，用于标识加减运算中低四位向高四位的进位；PSW.4 和PSW.3 是寄存器组选择位RS1 和RS0，用于从00H--1FH 的32 个存储器单元（4 组）中选出当前准备使用的一组工作寄存器的映射地址；PSW.2 是溢出标志OV；PSW.0 是ACC 的偶校验位P；PSW 的其余位不用IP 中断优先级控制寄存器在51 中IP.0--IP.4 依次控制INT0、T0、INT1、T1、UART 中断的优先级，高三位不用IE 中断使能控制器IE.7 是所有中断的总开关EA，IE.0--IE.4 依次控制INT0、T0、INT1、T1、UART 中断功能的开放或关断P0、P1、P2、P3 这四个寄存器用于读写51 单片机的四个I/O 端口SBUF 串行数据缓冲器将数据写入SBUF，单片机就自动将数据从UART 口发送出去SCON 串行口功能控制器最高两位SM0、SM1 控制串行口工作模式；第5 位SM2 通常用于多机通信中区分地址帧和数据帧；第4 位REN 是控制串口接收数据的使能位；第3 位TB8 和第2 位RB8 分别是在串口的相关工作模式下要发送的和接收到的第9 位数据；次低位TI 和最低位RI 分别标识一个发送或接收过程已结束，这两个标志位都会触发串口中断TH0、TL0 定时器T0 的计数单元的高8 位和低8 位TH1、TL1 定时器T1 的计数单元的高8 位和低8 位TMOD 定时/计数器工作模式控制器低4 位和高4 位的内容对应相同，分别控制T0 和T1 的工作模式，次低位和最低位控制对应定时/计数器的工作模式；最高位控制定时/计数器的计数是否由外中断口线参与控制；次高位控制对应的定时器/计数器工作在定时方式还是对相应口线的脉冲进行计数的方式TCON 定时/计数器控制字TCON.0 和TCON.2 分别是外中断INT0 和INT1 的触发方式选择位IT0 和IT1；TCON.1 和TCON.3 分别是外中断INT0 和INT1 的中断触发标志位IE0 和IE1；TCON.4 和TCON.6 分别是T0 和T1 的计数开关TR0 和TR1；TCON.5 和TCON.7 分别是T0 和T1 的中断触发标志位TF0 和TF1PCON 电源模式控制器最高位SMOD 用于串行口通信的波特率加倍，低4 位用于选择不同的低功耗模式，比如空闲模式、掉电模式、时钟停止模式等，但具体每一位的用法没有找到相关资料DPH、DPL 数据指针DPTR 的高、低字节DPTR 可以用于指向程序存储器、片内RAM、片外RAM 来读取数据SP 堆栈指针堆栈都是分配在片内RAMtips:感谢大家的阅读，本文由我司收集整编。

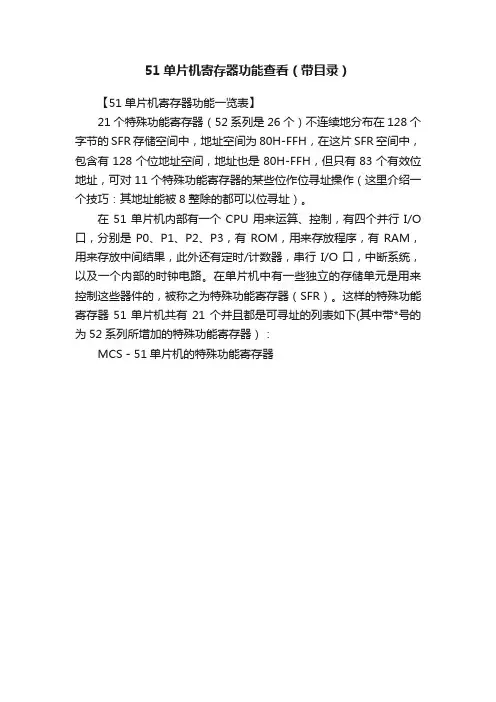

51单片机寄存器功能查看（带目录）【51单片机寄存器功能一览表】21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O 口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：MCS－51单片机的特殊功能寄存器PSW-----程序状态字它用来表示ALU运算结果中二进制数位“1”的个数的奇偶性。

若为奇数，则P=1，否则为0。

运算结果有奇数个1，P＝1；运算结果有偶数个1，P＝0。

例：某运算结果是78H（01111000），显然1的个数为偶数，所以P=0。

4、DPTR（DPH、DPL）--------数据指针可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。

分成DPL(低8位)和DPH(高8位)两个寄存器。

用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作。

5、P0、P1、P2、P3--------输入输出口（I/O）寄存器这个我们已经知道，是四个并行输入/输出口（I/O）的寄存器。

它里面的内容对应着管脚的输出。

6、IE-----中断充许寄存器7、IP-----中断优先级控制寄存器PT1（IP.3）：定时1中断优先PX1（IP.2）：外中断INT1中断优先PT0（IP.1）：定时器0中断优先PX0（IP.0）：外部中断INT0的中断优先8、TMOD-----定时器控制寄存器M1.M0：T0.T1工作模式选择位9、TCON-----定时器控制寄存器(含外部中断内容)TF1：定时器T1溢出标志，可由程序查询和清零，TF1也是中断请求源，当CPU响应T1中断时由硬件清零。

51单片机内部结构及寄存器一览在513、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办?最高位就进到这里来。

这样就没事了。

有进、借位，CY=1;无进、借位，CY=0例：78H+97H(01111000+10010111)AC：辅助进、借位(高半字节与低半字节间的进、借位)。

例：57H+3AH(01010111+00111010)F0：用户标志位由用户(编程人员)决定什么时候用，什么时候不用。

RS1、RS0：工作寄存器组选择位通过修改PSW中的RS1、RS0两位的状态，就能任选一个工作寄存器区。

这个特点提高了MCS-51现场保护和现场恢复的速度。

对于提高CPU的工作效率和响应中断的速度是很有利的。

若在一个实际的应用系统中，不需要四组工作寄存器，那么这个区域中多余单元可以作为一般的数据缓冲器使用。

0V：溢出标志位运算结果按补码运算理解。

有溢出，OV=1;无溢出，OV=0。

什么是溢出我们后面的章节会讲到。

P：奇偶校验位它用来表示ALU运算结果中二进制数位“1”的个数的奇偶性。

若为奇数，则P=1，否则为0。

运算结果有奇数个1，P=1;运算结果有偶数个1，P=0。

例：某运算结果是78H(01111000)，显然1的个数为偶数，所以P=0。

4、DPTR(DPH、DPL)--------数据指针可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。

分成DPL(低8位)和DPH(高8位)两个寄存器。

用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作。

MCS－51单片机21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SF R存储空间中，地址空间为80H-FFH，在这片SF R空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有R OM，用来存放程序，有R AM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。

在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SF R）。

这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。

它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。

自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

3、PSW-----程序状态字。

这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。

它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。

8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。

这样就没事了。

51—52系列单片机特殊功能寄存器总结P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST/V PD P3.0/RXD P3.1/TXD P3.2/INT0P3.3/INT1P3.4/T0P3.5/T1P3.6/WR P3.7/RD XTAL2XTAL1V SSV CC P0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7EA/V PP ALE/PROG PSEN P2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.0RST P3.0/RXD P3.1/TXDXTAL2XTAL1P3.2/INT0P3.3/INT1P3.4/T0P3.5/T1GNDV CC P1.7P1.6P1.5P1.4P1.3P1.2P1.1/AIN1P1.0/AIN0P3.7注：类似的还有Philips公司的 87LPC64，20引脚8XC748/750/（751），24引脚 8X749（752），28引脚 8XC754，28引脚 等等P3第二功能各引脚功能定义： P3.0：RXD 串行口输入 P3.1：TXD 串行口输出 P3.2：INT0外部中断0输入 P3.3：INT1外部中断1输入 P3.4：T0定时器0外部输入 P3.5：T1定时器1外部输入 P3.6：WR 外部写控制 P3.7：RD 外部读控制C －51的数据类型扩充定义 sfr:特殊功能寄存器声明 sfr16:sfr 的16位数据声明 sbit:特殊功能位声明 bit:位变量声明例：sfr SCON = 0X98; sfr16 T2 = 0xCC;sbit OV = PSW^2;第一节：片内RAM 映射：51：00H —7FH 128B 片内（DA TA ），其中00H —07H ： bank0。

08H —0FH:：bank1。

10H —17H ：bank2。

18H —1FH ：bank3。

20H —2FH:：位寻址区（bdata ）。
