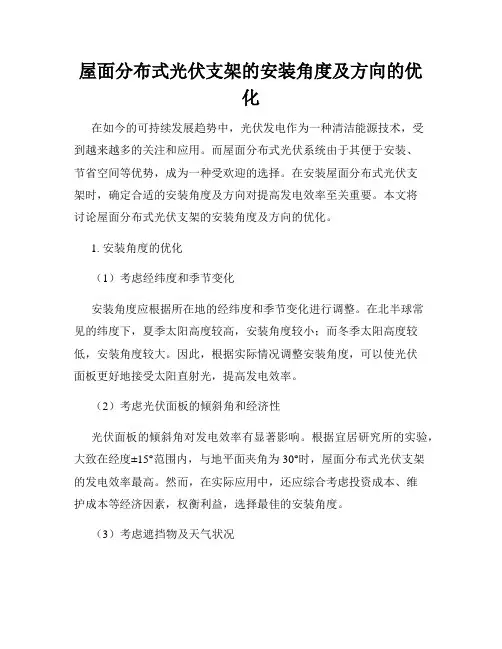

屋面分布式光伏支架的安装角度及方向的优化在如今的可持续发展趋势中，光伏发电作为一种清洁能源技术，受到越来越多的关注和应用。

而屋面分布式光伏系统由于其便于安装、节省空间等优势，成为一种受欢迎的选择。

在安装屋面分布式光伏支架时，确定合适的安装角度及方向对提高发电效率至关重要。

本文将讨论屋面分布式光伏支架的安装角度及方向的优化。

1. 安装角度的优化（1）考虑经纬度和季节变化安装角度应根据所在地的经纬度和季节变化进行调整。

在北半球常见的纬度下，夏季太阳高度较高，安装角度较小；而冬季太阳高度较低，安装角度较大。

因此，根据实际情况调整安装角度，可以使光伏面板更好地接受太阳直射光，提高发电效率。

（2）考虑光伏面板的倾斜角和经济性光伏面板的倾斜角对发电效率有显著影响。

根据宜居研究所的实验，大致在经度±15°范围内，与地平面夹角为30°时，屋面分布式光伏支架的发电效率最高。

然而，在实际应用中，还应综合考虑投资成本、维护成本等经济因素，权衡利益，选择最佳的安装角度。

（3）考虑遮挡物及天气状况安装时还需要考虑遮挡物和天气状况对太阳辐射的影响。

当遮挡物较多时，如大树、建筑物等，应适当调整安装角度，避免出现阴影覆盖，影响光伏发电效果。

此外，对于经常出现沙尘、雾霾等天气的地区，角度应选择较大，以防止灰尘覆盖影响发电效率。

2. 安装方向的优化（1）朝向南方由于地球自转的关系，太阳的辐射主要来自南方。

因此，屋面光伏支架的主要安装方向应朝向南方，以最大程度地接受太阳的辐射，提高发电效率。

当然，在实际情况下，若遮挡物较多或建筑物朝向需更改，则需要进行适当调整。

（2）考虑空间利用率在选择安装方向时，还需考虑空间利用率。

若屋面存在阻碍发电面积的因素，如烟囱、空调外机等，应根据实际情况选择安装方向，使发电面积最大化。

同时，使用双面发光伏面板也可以考虑将面板朝向部分朝北，以提高发电效率。

综上所述，屋面分布式光伏支架的安装角度及方向的优化对于提高发电效率至关重要。

支架安装1 .适用范围支架安装作业适用于混凝土基础钢支架及螺旋钢桩支架安装。

混凝土基础支架包括条型基础支架及灌注桩基础支架，两种支架采用一种安装方式。

2 .编制依据-DL5009.1 -2002 (电力工程部分)---2006年版 (JGJ78-91) GB50205-2001JGJ81-2002GB50212-2002GB50224-20103 .混凝土基础钢支架作业流程、作业方法及要求3.1作业(工序)流程图3.2作业方法及要求3.2.1施工前准备(1 )检查钢支架所用的钢材、连接材料、涂装材料等是否与设计一致，检查厂家提供资料 是否齐全。

《电力建设安全工作规程》《工程建设标准强制性条《网架结构工程质量检验评定标准》《钢结构工程施工质量验收规范》 《建筑钢结构焊接技术规程》《防腐蚀工程施工及验收规范》(2)对土建交付安装的基础进行验收，绘出基础实际的高程及轴线偏差图。

(3)根据实际高程及轴线偏差图对轴线及标高进行微调。

3.2.2 定位放线(1)清理干净预埋件表面。

(2)根据微调后的轴线在预埋件上弹出标记。

(3)焊接前复核微调后的轴线与标高。

(4)支撑架应满足以下要求：支架柱高偏差为0〜+5mm支架总长偏差为土8mm支架垂直度偏差在土10mm以内。

3.2.3支座焊接、安装立柱( 1 )根据支架选择匹配的焊接材料。

( 2)焊接固定前后支座。

( 3 )松开该组所有前、后底座螺栓。

通过调节并紧固钢管底座三颗螺栓调整好两端前、后立柱高度和垂直度，同时使用量角器调节好支架倾斜角度。

在该组两端前、后立柱上各拉一条线，依次将该组前、后立柱垂直度和高度调整到同一直线上。

3.2.4斜梁、横梁、梁托安装( 1 )将斜梁的连接件通过螺栓安装在前、后立柱上，通过螺栓将斜梁与前后支座连接固定。

(2)横梁应符合以下要求：横梁两端顶面高差L/100且v 10mm横梁与横梁面高差2.0 mm( 3)横梁校正完成后在横梁与斜梁的部位安装横梁梁托防止横梁下滑。

光伏发电支架安装结构及施工方法一、引言光伏发电作为一种可再生能源的重要形式，越来越受到人们的关注和广泛应用。

而光伏发电支架作为光伏发电系统的重要组成部分，起着固定光伏组件并使其正确朝向太阳的作用。

本文将介绍光伏发电支架的安装结构和施工方法，希望能为光伏发电系统的建设提供实用的参考。

二、光伏发电支架的安装结构光伏发电支架的安装结构主要包括支架框架、地基和固定装置三个部分。

1. 支架框架支架框架是光伏发电支架的主体结构，通常由支撑柱、横梁和斜撑组成。

支撑柱负责支撑整个支架框架，横梁用于连接支撑柱，增加支架的稳定性，而斜撑则起到加固支架的作用。

支架框架的结构应该具备足够的强度和刚度，以适应各种气象条件下的使用。

2. 地基地基是支撑整个光伏发电支架的重要组成部分，它的稳固性直接影响光伏发电系统的安全运行。

地基的选址应考虑土壤的承载力和抗风能力，以及施工方便性等因素。

常见的地基类型包括混凝土基础、桩基和地脚螺栓等。

3. 固定装置固定装置用于将光伏组件固定在支架框架上，保证光伏组件正确朝向太阳。

常见的固定装置有倾斜固定装置和转动固定装置。

倾斜固定装置通过调整安装角度来确保光伏组件获得最大的太阳辐射，而转动固定装置可实现光伏组件的跟踪太阳运动，进一步提高发电效率。

三、光伏发电支架的施工方法光伏发电支架的施工方法主要包括以下步骤：1. 确定安装位置根据项目设计和现场条件，确定光伏发电支架的安装位置。

在选择安装位置时，要考虑地形地貌、太阳辐射状况以及周围环境等因素，以确保光伏发电系统的发电效率和稳定性。

2. 打地基根据设计要求，在安装位置上进行地基的施工。

首先清理地面，然后根据地基类型进行相应的处理，如混凝土基础的施工、桩基的打桩等。

3. 安装支架框架根据支架框架的设计图纸和施工方案，安装支架框架。

首先进行支撑柱的固定，然后根据设计要求安装横梁和斜撑，确保整个支架框架的稳定性。

4. 安装固定装置根据光伏组件的类型和设计要求，选择合适的固定装置，并按照安装说明进行安装。

光伏板支架安装施工方案光伏板支架是安装光伏板的支撑结构，是一个重要的组成部分。

它不仅需要具备稳定耐久的特点，还需要满足一定的施工要求，以确保整个光伏系统能够安全、高效地运行。

本文将提供光伏板支架安装施工方案，以帮助工程师和施工人员更好地理解和掌握安装光伏板支架的方法。

现场准备在光伏板支架安装施工前需要进行充分的现场准备工作，包括但不限于以下步骤：1.清理施工区域：施工区域应该清理干净，地面应该平整且没有杂物，以确保施工人员能够顺畅地工作。

2.进行现场勘察：需要对施工现场进行勘察，确定安装位置和角度，以确保光伏板能够获得足够的阳光。

3.准备支架材料：根据勘察情况，准备相应的支架材料，包括支架、螺栓和其他配件等。

4.保障施工安全：安排专业的施工人员进行安装施工，同时采取必要的安全措施，防止意外发生。

安装方法光伏板支架的安装包括以下基本步骤：1.按照光伏板的安装角度确定支架的角度和位置。

2.安装支撑：将支架底部的支撑固定在地面上，确保支架的稳定。

3.安装支架：在支撑上安装支架，采用螺栓固定。

4.安装支架角铁：在支架上安装支架角铁，在角铁上固定光伏板。

光伏板支架的安装需要注意以下几点：1.支架的平整度：安装支架时需要确保支架平整，防止支架在使用过程中发生倾斜。

2.螺栓的紧固度：安装支架时需要确保螺栓的紧固度，防止支架在使用过程中发生松动。

3.光伏板的安装角度：光伏板的安装角度需要根据具体情况确定，以获得最佳的光伏发电效果。

4.引入电缆的位置：光伏板的安装需要考虑电缆的布置，以便于引入电缆。

施工注意事项在光伏板支架安装施工过程中，还需要注意以下几点：1.劳动保护：施工人员需要注意安全，使用安全帽、安全鞋等劳动保护用品。

2.施工排水：施工过程中需要注意排水，防止雨水积聚。

3.严格执行施工规范：施工人员需要按照规范进行安装施工，确保整个光伏系统的安全运行。

4.严格执行质量管理标准：施工人员需要严格执行质量管理标准，确保施工质量和安全性。

支架安装说明书
一、安装工具
安装前需要准备下列工具
序号名称规格型号备注
1内六角扳手6#
2内六角扳手8#
3套筒扳手6-10
4开口扳手6-10
三、组件支架安装步骤。

1、第一步首先安装立柱下连座，立柱下连座地板孔位对准预埋螺栓，开口一侧背向组件方向，用M12螺母紧固立柱下连座（有底梁的通过螺栓与底梁连接）；
2、第二步取立柱C钢L=630mm与立柱下连座孔位对齐，立柱开口面向组件方向，使用M10*70的外六角螺栓通过孔使两构件连接牢固；（附图1）
附图1
3、第三步安装前连座，前连座长条孔孔位对准预埋螺栓，开口向上，用M12螺母紧固前连座；（附图2）
4、第四步安装立柱上连座，立柱上连座对穿孔对准立柱上孔位，通过M12*70的外六角螺栓使两构件连接牢固；（附图3）
5、第五步取斜梁C钢L=1450mm与前连座的对穿孔和斜梁的孔对齐，用
M12*70外六角螺栓连接，且斜梁长孔的平面靠在立柱上连座上，使长孔和立柱
上连座孔位对齐，通过M10*30内六角螺栓连接；
附图2附图3
6、第六步取横梁C钢L=1400/1600mm通过横梁长孔和斜梁连接到一起，用M10*30内六角螺栓和异形螺母连接，将横梁固定在连梁上。

（附图5）
7、第七步取横梁连接件连接横梁，在横梁顶端下方安放横梁连接件，孔位对齐，通过M10*30内六角螺栓连接紧固（条件允许，6和7可顺序颠倒）；（附图5）
附图5
8、将组件平铺在横梁上，安装图纸尺寸，找到指定位置，组件间距20，通过M8内六角螺栓和异形螺母连接。

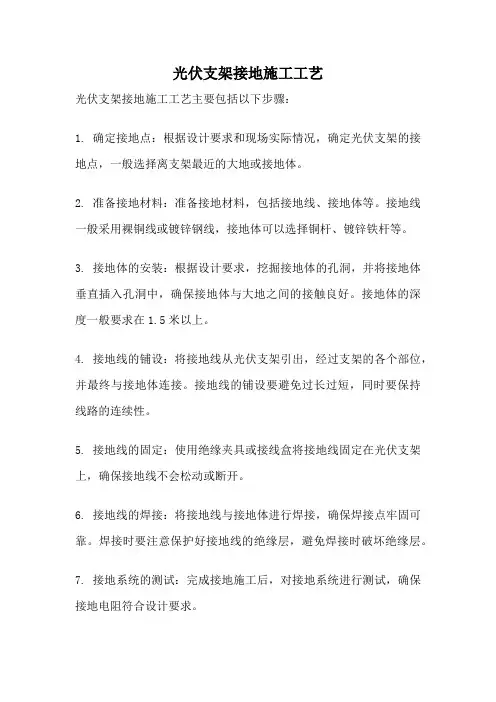

光伏支架接地施工工艺
光伏支架接地施工工艺主要包括以下步骤：
1. 确定接地点：根据设计要求和现场实际情况，确定光伏支架的接地点，一般选择离支架最近的大地或接地体。

2. 准备接地材料：准备接地材料，包括接地线、接地体等。

接地线一般采用裸铜线或镀锌钢线，接地体可以选择铜杆、镀锌铁杆等。

3. 接地体的安装：根据设计要求，挖掘接地体的孔洞，并将接地体垂直插入孔洞中，确保接地体与大地之间的接触良好。

接地体的深度一般要求在1.5米以上。

4. 接地线的铺设：将接地线从光伏支架引出，经过支架的各个部位，并最终与接地体连接。

接地线的铺设要避免过长过短，同时要保持线路的连续性。

5. 接地线的固定：使用绝缘夹具或接线盒将接地线固定在光伏支架上，确保接地线不会松动或断开。

6. 接地线的焊接：将接地线与接地体进行焊接，确保焊接点牢固可靠。

焊接时要注意保护好接地线的绝缘层，避免焊接时破坏绝缘层。

7. 接地系统的测试：完成接地施工后，对接地系统进行测试，确保接地电阻符合设计要求。

8. 施工记录和验收：在施工过程中记录关键数据和操作过程，并进行竣工验收，确保接地施工质量符合要求。

以上是光伏支架接地施工工艺的基本步骤，具体施工过程中还需根据实际情况进行调整和操作。

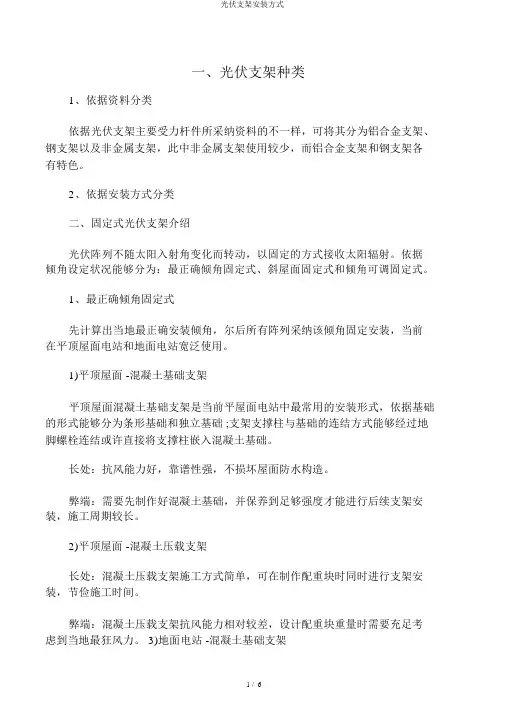

一、光伏支架种类1、依据资料分类依据光伏支架主要受力杆件所采纳资料的不一样，可将其分为铝合金支架、钢支架以及非金属支架，此中非金属支架使用较少，而铝合金支架和钢支架各有特色。

2、依据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。

依据倾角设定状况能够分为：最正确倾角固定式、斜屋面固定式和倾角可调固定式。

1、最正确倾角固定式先计算出当地最正确安装倾角，尔后所有阵列采纳该倾角固定安装，当前在平顶屋面电站和地面电站宽泛使用。

1)平顶屋面 -混凝土基础支架平顶屋面混凝土基础支架是当前平屋面电站中最常用的安装形式，依据基础的形式能够分为条形基础和独立基础 ;支架支撑柱与基础的连结方式能够经过地脚螺栓连结或许直接将支撑柱嵌入混凝土基础。

长处：抗风能力好，靠谱性强，不损坏屋面防水构造。

弊端：需要先制作好混凝土基础，并保养到足够强度才能进行后续支架安装，施工周期较长。

2)平顶屋面 -混凝土压载支架长处：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节俭施工时间。

弊端：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充足考虑到当地最狂风力。

3)地面电站 -混凝土基础支架地面电站混凝土基础支架多种多样，依据不用的项目地质状况，可选择对应的安装方式，以下主要介绍现浇钢筋混凝土基础、独立及条形混凝土基础、预制混凝土空心柱基础等几种最常有的混凝土基础安装形式。

现浇钢筋混凝土基础依据基础形式不一样，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。

长处：现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。

弊端：现浇钢筋混凝土基础施工易受季节和天气等环境要素限制，施工要求高，一旦做好后没法再调理。

独立及条形混凝土基础长处：独立及条形混凝土基础采纳配筋扩展式基础，施工方式简单，地质适应性强，基础埋置深度可相对较浅。

弊端：独立及条形混凝土基础工程量大，所需人工多，土方开挖及回填量大，施工周期长，对环境的损坏大。

企业标准Q/SPI 9709—2016代替Q/CPI 171—2015 光伏电站支架及组件安装规范2016—09—25发布 2016—10—01实施 国家电力投资集团公司发布目 录前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 定义与术语 (1)3.1光伏支架 (1)3.2光伏组件 (1)3.3光伏电站 (1)4 支架及组件安装 (1)4.1光伏支架安装 (2)4.2光伏组件安装 (4)4.3现场二次搬运 (6)前 言为了规范国家电力投资集团公司（以下简称集团公司）全资和控股的新建、扩建和改建光伏电站支架及光伏组件的安装方法，明确光伏支架及光伏组件的安装方法与技术要求，确保光伏电站安装质量，特制定本标准。

本标准代替了Q/CPI 171—2015。

本标准与Q/CPI 171—2015相比，除编辑性修改外没有主要技术变化。

本标准由国家电力投资集团公司水电与新能源部提出、组织起草并归口管理。

本标准起草单位：黄河上游水电开发有限责任公司、黄河电力检修工程有限公司。

本标准本次修订主要起草人：庞秀岚、刘文元、吴建华、孙玉泰、顾斌、顾涛、星晓春、张德乾、马文清、韩卫华、李炜。

本标准本次修订主要审查人：夏忠、李树雷、毛国权、徐树彪、李晓民、袁蕊、王举宝、郭苏煜、张皖军、李品格、谢骊骊、胡国飞、莫玄超、郭伟锋、李广博、 李佳林、王聚博、刘家鼎、吴菡、杨萍、黄新剪、赵军、凌宇龙、李鹏福、朱军、 胡玮。

本标准所代替标准的历次版本发布情况为：Q/CPI 171—2015。

光伏电站支架及组件安装规范1 范围本标准规定了地面晶硅光伏电站支架及组件的安装方法及要求，对光伏支架及组件安装质量提出了要求。

本标准适用于集团公司及其全资、控股公司所属或管理的新建和改扩建的光伏电站支架及组件安装。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

光伏支架组件安装施工方案一、项目概述二、施工准备1.现场准备：对施工现场进行勘察，确保设计规范和安全要求，清理现场杂物，并进行必要的平整处理。

2.资材准备：准备好所需的光伏支架组件，确保其质量和数量符合设计要求。

三、施工流程1.进场施工：施工队伍按照设计方案要求进场施工，按照安全要求摆放工地标志牌，落实安全措施。

2.基础施工：按照设计方案要求进行基础的施工，确保基础的牢固和平整。

3.支架组件安装：将支架组件按照设计要求逐个进行安装，确保安装的牢固和稳定。

安装过程中要注意防水、防腐和保护质量。

4.电缆布线：按照设计方案要求进行电缆的布线，确保电缆的安全可靠和美观整洁。

5.系统调试：安装完成后进行系统的调试，确保光伏发电系统正常运行。

四、安全保障1.安全教育：在施工前进行施工人员的安全教育，明确工作责任和安全要求。

2.安全防护：施工中要加强对施工现场的安全管理，设置必要的警示标志，确保施工人员的人身安全。

3.安全检查：对施工现场进行定期的安全检查，及时发现和处理安全隐患，确保施工过程的安全。

五、质量控制1.设备质量：使用合格的光伏支架组件，并按照规定的方式进行组装和安装，确保其质量可靠。

2.施工质量：严格按照设计方案施工，确保支架组件的安装牢固和稳定。

3.实时监测：在施工完成后，进行实时监测，发现问题及时解决，确保光伏发电系统正常运行。

六、质量验收1.施工终验：施工完成后，由相关单位对施工质量进行终验，并出具验收报告。

2.设备验收：对光伏支架组件进行验收，确保其质量和性能符合要求。

3.电力检测：对光伏发电系统进行电力检测，确保其产生的电力符合设计要求。

七、施工进度1.施工计划：制定详细的施工计划，并按计划进行施工，确保施工进度。

2.施工协调：与相关单位和部门进行协调，解决施工中的问题，确保施工进度。

八、环境保护1.节能减排：施工现场要加强环境保护工作，减少耗能和废弃物的排放。

2.废物处理：对施工过程中产生的废物进行正确处理，并做好相应的登记和报告。
