光伏支架安装方法
1. 准备工作：在安装光伏支架之前，需要先确定光伏板的数量、大小和安装位置。
同时，需要准备好相关的工具和材料，如钢管、卡子、U卡、膨胀螺栓等。
2. 找准基础位置：光伏支架的安装需要在固定基础上进行，因此需要先找准基础位置，确保基础平整、结实，能够承受光伏板的重量。
3. 安装基础设施：在找好基础位置之后，需要进行基础设施的安装。
具体可以采用挖洞或打地钉的方式，将基础设施固定在地面上。
4. 安装钢管：安装光伏支架需要使用钢管。
将钢管插入基础设施上的孔洞里，然后使用U卡进行固定。
5. 安装中架和侧架：在钢管上方安装中架和侧架。
中架和侧架需要按照规定的位置进行设置，通常是在钢管两旁、水平方向上方均匀设置数个中架和侧架。
6. 安装光伏板：在安装好支架之后，需要将光伏板安装在支架上。
首先使用卡子将光伏板固定在中架和侧架上，然后使用螺栓将光伏板和支架进行固定。
7. 调整方位：安装好光伏板之后，在调整方位时需要保证光伏板能够充分利用阳光，最大限度地发挥充电效果。
8. 检测安全：最后，对光伏支架的安装情况进行检测，确保安装牢固、稳定，并且符合安全要求。
光伏发电支架安装结构及施工方法一、引言光伏发电作为一种可再生能源的重要形式，越来越受到人们的关注和广泛应用。
而光伏发电支架作为光伏发电系统的重要组成部分，起着固定光伏组件并使其正确朝向太阳的作用。
本文将介绍光伏发电支架的安装结构和施工方法，希望能为光伏发电系统的建设提供实用的参考。
二、光伏发电支架的安装结构光伏发电支架的安装结构主要包括支架框架、地基和固定装置三个部分。
1. 支架框架支架框架是光伏发电支架的主体结构，通常由支撑柱、横梁和斜撑组成。
支撑柱负责支撑整个支架框架，横梁用于连接支撑柱，增加支架的稳定性，而斜撑则起到加固支架的作用。
支架框架的结构应该具备足够的强度和刚度，以适应各种气象条件下的使用。
2. 地基地基是支撑整个光伏发电支架的重要组成部分，它的稳固性直接影响光伏发电系统的安全运行。
地基的选址应考虑土壤的承载力和抗风能力，以及施工方便性等因素。
常见的地基类型包括混凝土基础、桩基和地脚螺栓等。
3. 固定装置固定装置用于将光伏组件固定在支架框架上，保证光伏组件正确朝向太阳。
常见的固定装置有倾斜固定装置和转动固定装置。
倾斜固定装置通过调整安装角度来确保光伏组件获得最大的太阳辐射，而转动固定装置可实现光伏组件的跟踪太阳运动，进一步提高发电效率。
三、光伏发电支架的施工方法光伏发电支架的施工方法主要包括以下步骤：1. 确定安装位置根据项目设计和现场条件，确定光伏发电支架的安装位置。
在选择安装位置时，要考虑地形地貌、太阳辐射状况以及周围环境等因素，以确保光伏发电系统的发电效率和稳定性。
2. 打地基根据设计要求，在安装位置上进行地基的施工。
首先清理地面，然后根据地基类型进行相应的处理，如混凝土基础的施工、桩基的打桩等。
3. 安装支架框架根据支架框架的设计图纸和施工方案，安装支架框架。
首先进行支撑柱的固定，然后根据设计要求安装横梁和斜撑，确保整个支架框架的稳定性。
4. 安装固定装置根据光伏组件的类型和设计要求，选择合适的固定装置，并按照安装说明进行安装。
屋面光伏支架安装技术手册1. 简介屋面光伏支架是一种用于安装太阳能光伏组件的系统，它能够将光伏组件安全稳定地固定在建筑物的屋面上，以最大化太阳能的利用效率。
本文档将介绍屋面光伏支架的安装技术，包括工具要求、安全注意事项和步骤说明。
2. 工具要求在进行屋面光伏支架安装之前，您需要准备以下工具：- 螺丝刀、扳手和钳子等基本工具- 屋面安全带和其他人身安全装备- 清洁工具，如刷子、抹布和清洗剂- 测量工具，如级尺和角度测量仪- 双面胶带和密封胶请确保所有工具都在使用前进行检查，以确保其完好无损并适用于工作。
3. 安全注意事项在进行屋面光伏支架安装时，务必遵守以下安全注意事项：- 穿戴适当的个人防护装备，包括安全带和防滑鞋。
- 在施工过程中始终谨慎并注意周围环境。
- 避免在恶劣天气条件下进行安装，如强风、雷暴等。
- 使用正确的工具和设备来执行工作。
- 能够确保安全的高度进行工作，如需上升到高处，请使用合适的梯子或脚手架。
4. 安装步骤以下是屋面光伏支架的安装步骤：步骤1：确定安装位置在开始安装之前，需要确定光伏支架的安装位置。
选择一个具有良好光照条件的屋面区域，并确保该位置没有任何影响光伏组件性能的障碍物。
步骤2：清洁屋面在安装光伏支架之前，必须先清洁屋面。
使用清洗剂和刷子清理污垢和杂物，并用抹布擦干净。
步骤3：安装支架根据提供的安装说明，安装光伏支架。
确保支架连接紧固且稳固，能够承受光伏组件的重量和外部环境的风险。
步骤4：安装光伏组件将光伏组件安装到支架上。
根据提供的指导手册，将组件正确安装并固定在支架上，确保紧密连接且无松动。
步骤5：接线和电气连接完成光伏组件的安装后，进行接线和电气连接。
确保正确连接光伏组件，并将电线安全地隐藏在屋面下。
步骤6：系统检查完成安装后，进行系统检查。
确保所有连接牢固可靠，没有松动的螺丝和电线，以及安全的电气连接。
5. 确保维护完成屋面光伏支架的安装后，定期进行维护是非常重要的。

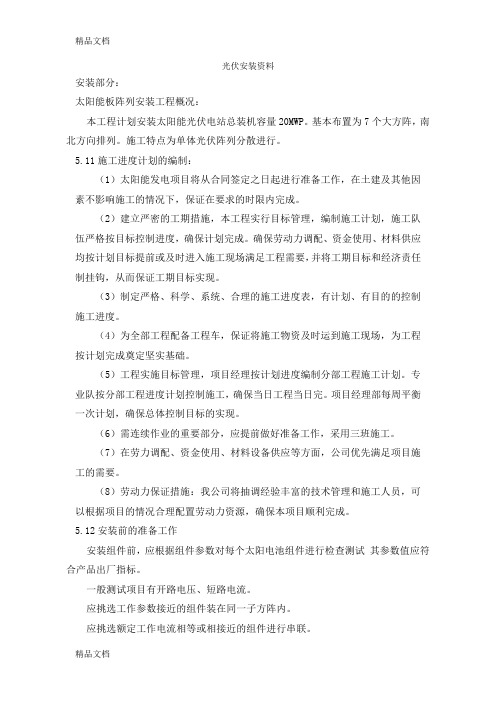

光伏安装资料安装部分：太阳能板阵列安装工程概况：本工程计划安装太阳能光伏电站总装机容量20MWP。
基本布置为7个大方阵，南北方向排列。
施工特点为单体光伏阵列分散进行。
5.11施工进度计划的编制：（1）太阳能发电项目将从合同签定之日起进行准备工作，在土建及其他因素不影响施工的情况下，保证在要求的时限内完成。
（2）建立严密的工期措施，本工程实行目标管理，编制施工计划，施工队伍严格按目标控制进度，确保计划完成。
确保劳动力调配、资金使用、材料供应均按计划目标提前或及时进入施工现场满足工程需要，并将工期目标和经济责任制挂钩，从而保证工期目标实现。
（3）制定严格、科学、系统、合理的施工进度表，有计划、有目的的控制施工进度。
（4）为全部工程配备工程车，保证将施工物资及时运到施工现场，为工程按计划完成奠定坚实基础。
（5）工程实施目标管理，项目经理按计划进度编制分部工程施工计划。
专业队按分部工程进度计划控制施工，确保当日工程当日完。
项目经理部每周平衡一次计划，确保总体控制目标的实现。
（6）需连续作业的重要部分，应提前做好准备工作，采用三班施工。
（7）在劳力调配、资金使用、材料设备供应等方面，公司优先满足项目施工的需要。
（8）劳动力保证措施：我公司将抽调经验丰富的技术管理和施工人员，可以根据项目的情况合理配置劳动力资源，确保本项目顺利完成。
5.12安装前的准备工作安装组件前，应根据组件参数对每个太阳电池组件进行检查测试其参数值应符合产品出厂指标。
一般测试项目有开路电压、短路电流。
应挑选工作参数接近的组件装在同一子方阵内。
应挑选额定工作电流相等或相接近的组件进行串联。
组件接线盒上穿线孔应加工完毕。
5.13太阳能光伏阵列安装5.13.1支架底梁安装a. 钢支柱的安装，钢支柱应竖直安装，与砼良好的结合。
连接槽钢底框时，槽钢底框的对角线误差不大于±10mm，检验底梁（分前后横梁）和固定块。
如发现前后横梁因运输造成变形，应先将前后横梁校直。
太阳能光伏支架安装要领太阳能光伏技术是一种利用太阳能转化为电能的可再生能源技术。
光伏支架作为太阳能光伏系统的重要组成部分，起着支撑和定位太阳能电池板的作用。
本文将介绍太阳能光伏支架的安装要领，帮助读者了解如何正确安装光伏支架。
一、准备工作在安装太阳能光伏支架之前，首先需要进行准备工作。
以下是准备工作的具体要求：1.选择合适的安装位置：光伏支架应安装在平坦、坚固、无遮挡阳光的地面或屋顶上。
避免光伏板因树木、建筑物或其他障碍物造成阴影，影响光伏发电效果。
2.评估安装面积：根据太阳能光伏系统的需求和电池板的数量，评估所需安装面积。
确保足够的面积容纳电池板，并根据安装位置选择合适的支架规格和数量。
3.获取必要的工具和材料：安装太阳能光伏支架需要使用一些工具和材料，如扳手、螺丝刀、角钢、螺栓等。
确保准备齐全，并检查材料的质量和数量。
二、安装步骤1.支架基础安装：根据预先评估的安装位置，在地面或屋顶上进行支架基础的安装。
首先清理安装面积，确保表面平整干净。
然后按照设计要求，使用角钢或其他适当的材料，固定支架基础。
确保基础牢固、坚实。
2.支架组装：将预先准备好的支架零部件进行组装。
根据室外环境和太阳能电池板的尺寸进行调整，确保支架的稳定和牢固。
使用螺丝刀和扳手紧固支架零部件，确保每个连接点均匀受力。
3.支架定位调整：在支架组装完成后，根据太阳能电池板的位置和角度要求，对支架进行定位调整。
确保电池板能够正常接收阳光，以获得最佳的光伏发电效果。
调整支架的角度和方向，以使电池板与太阳光垂直接触。
4.支架固定：在完成支架的定位调整后，使用螺栓和螺丝将支架与基础进行固定。
确保螺栓足够牢固，能够抵抗外部环境的影响，如风力和震动等。
5.绝缘处理：为了确保安全使用太阳能光伏系统，需要对电池板的支架进行绝缘处理。
使用专门的绝缘胶带、绝缘垫等材料，将支架与电池板隔离，防止因电池板接地而引起的安全隐患。
6.最后检查：在完成安装后，对太阳能光伏支架进行最后的检查。
光伏支架安装的要点光伏支架安装的要点1. 引言在当前环保意识的推动下，光伏发电作为一种清洁能源的重要形式，受到了广泛的关注。
而在光伏发电过程中，光伏支架的安装是至关重要的一环。
本文将重点探讨光伏支架安装的要点，以帮助读者更全面、深刻和灵活地理解这一主题。
2. 光伏支架的选材光伏支架是支撑光伏电池组件的重要构件，选用适当的材料对于保证光伏系统的长期稳定运行至关重要。
常见的光伏支架材料包括钢材、铝合金等。
钢材具有良好的承重性和耐腐蚀性，但存在重量大、易锈蚀等问题；铝合金则具有轻量化、抗腐蚀等特点，但价格较高。
针对不同的应用场景和要求，需要综合考虑材料的性能和成本来选择合适的光伏支架材料。
3. 光伏支架的固定方式光伏支架的固定方式直接关系到整个光伏系统的稳定性和安全性。
常见的固定方式包括地面固定和屋顶固定。
地面固定通常采用混凝土基础和螺栓固定的方式，需要考虑地质条件和地面平整度；屋顶固定则需要根据不同屋面结构和材料选择合适的安装方式，如适当加固屋顶结构、使用专用的太阳能板系统等。
无论是地面固定还是屋顶固定，都需要确保支架的稳固性和可靠性。
4. 光伏支架的布局设计光伏支架的布局设计是为了最大限度地利用太阳能资源，并确保光伏系统的效能。
在布局设计中，需要考虑光伏组件的朝向、倾斜角、间距等因素。
朝向应选择朝向太阳辐射最充足的方向，倾斜角度则根据所在地的纬度和季节来确定。
光伏支架之间的间距也需要合理安排，以保证光伏组件之间不会产生遮挡影响发电效果。
5. 光伏支架的安装注意事项在光伏支架的安装过程中，有一些注意事项需要特别关注。
需要确保安装地基坚实，以防止支架倾斜或移位。
安装过程中需要考虑风荷载和雪荷载等外力对支架的影响，采取相应的加固措施。
还需要严格按照安装说明进行操作，避免疏忽或错误操作导致安装质量不合格。
6. 光伏支架的维护和检修光伏支架的维护和检修是确保光伏系统正常运行的重要环节。
在运行过程中，需要定期检查支架的稳定性和连接件的松动情况，并及时进行维修或更换。
光伏支架安装施工方案一、引言随着可再生能源的重要性逐渐凸显，光伏发电作为一种清洁、可持续的能源形式越来越受到关注。
在光伏发电系统中，光伏支架作为组件安装的基础，对于保证光伏组件的稳定性和发电效率至关重要。
本文将重点介绍光伏支架的安装施工方案，包括选址、土建工程、支架安装、电气接线、调试等内容。
二、选址在选址方面，应该综合考虑以下几个要素：1. 光照条件：光照是影响光伏电站发电效率的重要因素，因此需要选择日照充足的地方进行安装。
2. 地形地貌：应该选择平坦的地面或者较小的承重能力，便于施工和支架的安装。
3. 遮挡物：避免选址在有高大建筑物、树木等遮挡物的地方，以免影响光伏组件的正常发电。
4. 避免有害气体和尘埃：选址时应考虑周围环境，避免有害气体和尘埃对光伏组件的污染和腐蚀。
三、土建工程1. 土地准备：清除选址区域内的杂草、石头和其他障碍物，确保土地表面平整，并对土壤进行合理的处理和整理。
2. 地基建设：根据支架类型选择合适的地基类型，可以选择浅基础或者深基础，确保支架的稳定性。
3. 支架基础：根据设计要求选用适当的材料和工艺，建设支架基础，确保支架安装的牢固和稳定。
四、支架安装1. 支架材料准备：根据设计要求准备好光伏支架所需的材料，包括主体支架、支架连接件、螺栓等。
2. 施工过程：按照设计图纸和施工方案，逐步安装支架，确保支架的平整和垂直度。
3. 固定支架：利用螺栓将支架牢固地固定在地基上，确保支架的稳定性和可靠性。
4. 支架间距：根据设计要求，在支架之间保持一定的间距，以便光伏组件的安装和维护。
五、电气接线1. 外部电源：确保接入的电源符合相关法规和标准，并由专业电气工程师进行连接，确保安全可靠。
2. 支架连接：将光伏组件与支架连接，确保连接牢固，并保证组件间的安全间距，避免相互间的阴影遮挡。
3. 并网接入：光伏电站的发电需要与电网进行并网接入，在此过程中需要注意接线的安全性和可靠性。
六、调试与验收1. 系统调试：在安装完成后，需要对整个光伏发电系统进行全面的调试和测试，确保各个组件正常工作。
光伏支架安装施工方案一、前言光伏支架是将太阳能电池组件安装固定在地面或屋顶上的架子，用于光伏电站的建设。
本文档将详细介绍光伏支架安装施工方案。
二、施工方案概述2.1 安装位置选择为了最大限度地接收太阳能辐射，光伏支架的安装位置选择非常重要。
一般而言，应选择没有高大建筑物、树木等遮挡物的区域作为光伏电站的建设地点。
2.2 安装准备工作在光伏支架安装施工前，需要进行一系列的准备工作，包括但不限于：•确定施工方案•确定施工材料和设备•测量和勘察施工地点•确定电气连接方案2.3 施工流程光伏支架的安装施工流程一般包括以下步骤：1.确定支架布置方式：根据地形地貌、太阳轨迹等因素，选择合适的支架布置方式，如平面布置、斜坡布置等。
2.固定基础施工：根据支架布置方式，进行固定基础的施工。
一般可采用打桩、挖坑浇筑混凝土等方式。
3.安装支架：将预制好的支架件按照设计要求进行组装安装，确保支架的稳定性和可靠性。
4.安装组件：将太阳能电池组件按照设计要求固定在支架上，并进行电气连接。
5.调整倾角：根据实际情况和设计要求，调整太阳能电池组件的倾角，以提高光伏发电效率。
6.进行电气连接：将太阳能电池组件间、电池组件与逆变器等设备之间进行电气连接。
2.4 安全注意事项在光伏支架安装施工过程中，需要注意以下安全事项：•作业人员应佩戴个人防护装备，如安全帽、安全鞋等。
•严禁私自拆卸安装设备，必须经过专业人员指导和操作。
•施工现场应做好围挡和安全警示标志。
•实施严格的施工现场管理，确保施工过程的安全。
三、施工材料和设备3.1 施工材料在光伏支架的安装施工中，常用的施工材料包括但不限于：•支架材料：如角钢、U型槽钢等。
•固定基础材料：如混凝土、钢桩等。
•电气连接材料：如电缆、接头盒等。
3.2 施工设备在光伏支架的安装施工中，常用的施工设备包括但不限于：•打桩机：用于固定基础施工中的钢桩打桩。
•挖掘机：用于挖掘固定基础坑洞。
•起重机：用于吊装支架材料和太阳能电池组件。
