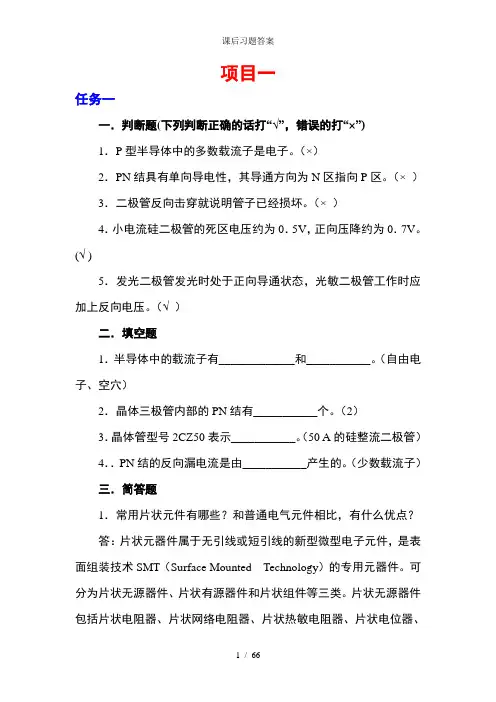

项目一任务一一．判断题(下列判断正确的话打“√”，错误的打“×”)1．P型半导体中的多数载流子是电子。
（×）2．PN结具有单向导电性，其导通方向为N区指向P区。
（×）3．二极管反向击穿就说明管子已经损坏。
（×）4．小电流硅二极管的死区电压约为0．5V，正向压降约为0．7V。
(√ )5．发光二极管发光时处于正向导通状态，光敏二极管工作时应加上反向电压。
（√）二．填空题1．半导体中的载流子有_____________和___________。
（自由电子、空穴）2．晶体三极管内部的PN结有___________个。
（2）3．晶体管型号2CZ50表示___________。
（50 A的硅整流二极管）4．．PN结的反向漏电流是由___________产生的。
（少数载流子）三．简答题1．常用片状元件有哪些？和普通电气元件相比，有什么优点？答：片状元器件属于无引线或短引线的新型微型电子元件，是表面组装技术SMT（Surface Mounted Technology）的专用元器件。
可分为片状无源器件、片状有源器件和片状组件等三类。
片状无源器件包括片状电阻器、片状网络电阻器、片状热敏电阻器、片状电位器、片状电容器、片状微调电容器和片状电感器等。
片状有源器件包括片状二极管、片状开关二极管、片状快恢复二极管、片状稳压二极管、片状三极管和片状场效应管等。
片状元器件的主要特点是其外形结构不同于传统的插装式产品，其体积小，重量轻，无引线或引线短，可靠性高，耐振动冲击，抗干扰性好，易于实现半自动化和自动化的低成本、高密度组装，其焊点失效率达到百万分之十以下；利用片状元器件贴装可使电子线路的工作频率提高到3000MHz（通孔插装的为500MHz），而且能够有效地降低寄生参数，有利于提高设备的高频特性和工作速度；片状元器件产品的器件形状、尺寸精度和一致性高。
大部分可编带包装，有利于提高生产装配效率，且能够从根本上解决元器件与整机间的共存可靠性问题。

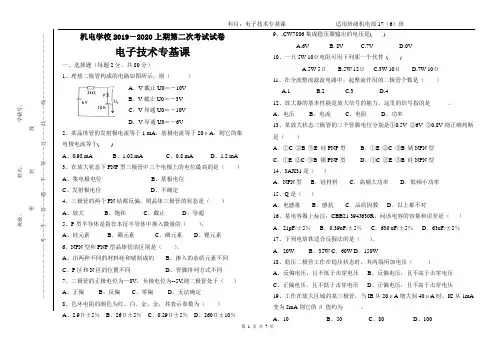

班级： 姓名： 学籍号：----------------------------------------------------密-------------------封----------------------线------------------------------------------------------ ―――――――――――考――生――答――题――不――得―――过―――此―――线―――――――――――――机电学校2019―2020上期第二次考试试卷电子技术专基课一、选择题（每题2分，共80分）1、理想二极管构成的电路如图所示，则（ ）A ．V 截止U0＝－10VB ．V 截止U0＝－3VC ．V 导通U0＝－10VD ．V 导通U0＝－6V2、某晶体管的发射极电流等于1 mA ，基极电流等于20μA ，则它的集电极电流等于( )A 、0.98 mAB 、1.02 mAC 、0.8 mAD 、1.2 mA 3、在放大状态下PNP 型三极管中三个电极上的电位最高的是（ ） A 、集电极电位 B 、基极电位 C 、发射极电位 D 、不确定4、三极管的两个PN 结都反偏，则晶体三极管的状态是（ ） A 、放大 B 、饱和 C 、截止 D 、导通5、P 型半导体是指在本征半导体中掺入微量的（ ）。
A 、硅元素 B 、硼元素 C 、磷元素 D 、锂元素6、NPN 型和PNP 型晶体管的区别是（ ）。
A 、由两种不同的材料硅和锗制成的B 、掺入的杂质元素不同C 、P 区和N 区的位置不同D 、管脚排列方式不同 7、二极管的正极电位为—8V ，负极电位为--5V ,则二极管处于（ ） A 、正偏 B 、反偏 C 、零偏 D 、无法确定 8、色环电阻的颜色为红、白、金、金，其表示参数为（ ） A 、2.9Ω±5％ B 、26Ω±5％ C 、0.29Ω±5％ D 、260Ω±10％9、.CW7806集成稳压器输出的电压是( )A.6VB. 8VC.7VD.0V 10、一只5W 10Ω电阻可用下列那一个代替 ( )A.5W 5ΩB.5W 12ΩC.3W 10ΩD.7W 10Ω 11、在全波整流滤波电路中，起整流作用的二极管个数是（ ） A.1 B.2 C.3 D.412、放大器的基本性能是放大信号的能力，这里的信号指的是 。

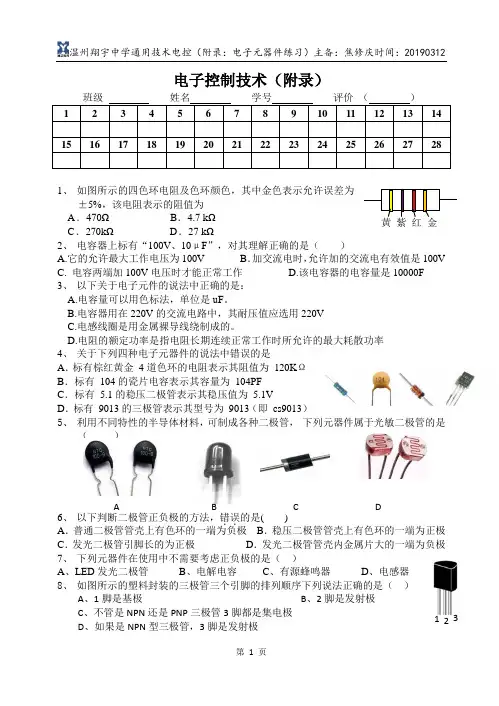

电子控制技术（附录）1、 如图所示的四色环电阻及色环颜色，其中金色表示允许误差为±5%，该电阻表示的阻值为A ．470ΩB ．4.7 k ΩC ．270k ΩD ．27 k Ω 2、 电容器上标有“100V 、10μF”，对其理解正确的是（）A.它的允许最大工作电压为100V B ．加交流电时，允许加的交流电有效值是100VC. 电容两端加100V 电压时才能正常工作D.该电容器的电容量是10000F3、 以下关于电子元件的说法中正确的是：A.电容量可以用色标法，单位是uF 。
B.电容器用在220V 的交流电路中，其耐压值应选用220VC.电感线圈是用金属裸导线绕制成的。
D.电阻的额定功率是指电阻长期连续正常工作时所允许的最大耗散功率4、 关于下列四种电子元器件的说法中错误的是A ．标有棕红黄金 4道色环的电阻表示其阻值为 120K ΩB ．标有 104的瓷片电容表示其容量为 104PFC ．标有 5.1的稳压二极管表示其稳压值为 5.1VD ．标有 9013的三极管表示其型号为 9013（即 cs9013）5、 利用不同特性的半导体材料，可制成各种二极管， 下列元器件属于光敏二极管的是（ ）6、 以下判断二极管正负极的方法，错误．．的是( ) A ．普通二极管管壳上有色环的一端为负极 B ．稳压二极管管壳上有色环的一端为正极C ．发光二极管引脚长的为正极D ．发光二极管管壳内金属片大的一端为负极7、 下列元器件在使用中不需要考虑正负极的是（ ）A 、LED 发光二极管B 、电解电容C 、有源蜂鸣器D 、电感器8、 如图所示的塑料封装的三极管三个引脚的排列顺序下列说法正确的是（ ）A 、1脚是基极B 、2脚是发射极C 、不管是NPN 还是PNP 三极管3脚都是集电极D 、如果是NPN 型三极管，3脚是发射极A B C D 1 2 39、 【2015年10月选考】三极管在饱和导通状态时，下列说法中不正确的是（ ）A ．发射结和集电结均处于正向偏置状态B ．小功率管的饱和压降小于0.6V ，锗管的饱和压降小于0.3VC ．集电极与发射极之间相当于一个接通的开关D ．集电极电流受基极电流的控制10、 在电路上测得三极管的三个电极的电位如下图所示，下图中三极管处于饱和工作状态的是（ ）11、 如图所示是由光敏电阻、电位器、发光二极管、三极管及电阻等组成的光控路灯电路模型，下列针对该电路的分析，合理的是A ．三极管V 属于PNP 型三极管B ．当外界光线足够暗时，三极管V 处于饱和状态C ．外界光线变强时，光敏电阻R G 的阻值变大D ．要实现外界光线足够暗时LED 发光，可交换R G 与Rp 的位置12、 小明学习了电子控制技术以后，想设计一款抽屉灯，环境光线很暗时打开抽屉灯亮；而环境光亮时，打开抽屉灯不亮。
1. 自然界中的物质不是按照导电性能分类的是（）。
A．导体B．绝缘体C．半导体D．单向导电PN结展参考答案：D2.(单选题)2. 电子体温计是利用半导体的（）电子器件来测量体温。
A.热敏性B.光敏性C.掺杂性D.单向导电性参考答案：A3.(单选题)3. 太阳能电池是利用半导体的（）特性制造成器件。
A.热敏性B.光敏性C.掺杂性D.单向导电性参考答案：B4.(单选题)4. 各种半导体器件是利用半导体的（）特性制造成器件。
A.热敏性B.光敏性C.掺杂性D.单向导电性答题： A. B. C. D. （已提交）参考答案：C问题解析：5.(单选题)5. 半导体的导电能力( )。
A. 与导体相同B. 与绝缘体相同C. 介乎导体和绝缘体之间D. 常温下非常高答题： A. B. C. D. （已提交）参考答案：C问题解析：6.(单选题)6. 将PN结加适当的正向电压时，空间电荷区将( )。
A. 变窄B.变宽C.基本不变D.不确定答题： A. B. C. D. （已提交）参考答案：A7.(单选题)7. 二极管的死区电压随环境温度的升高而( )。
A. 增大B.减小C.基本不变D.不确定答题： A. B. C. D. （已提交）参考答案：B问题解析：8.(单选题)8.二极管完全导通时在二极管两端存在正向导通压降，硅二极管正向导通压降为（）。
A.0.1~0.3VB.0.3~0.5VC. 0.6~0.7VD. 0.7~1V答题： A. B. C. D. （已提交）参考答案：C问题解析：9.(单选题)9. 二极管电路如图1-1所示，二极管D1、D2为理想二极管，判断图中二极管工作状态（）。
A. D1和D2都导通B. D1和D2都截止C. D1导通，D2截止D. D1截止，D2导通答题： A. B. C. D. （已提交）参考答案：C问题解析：10.(单选题)10. 二极管电路如图1-2所示，二极管为硅二极管，二极管的工作状态是（）。
