西门子S7-200 PLC指令学习(1)S7-200系列的基本逻辑指令S7-200系列的基本逻辑指令与FX系列和CPM1A系列基本逻辑指令大体相似，编程和梯形图表达方式也相差不多，这里列表表示S7-200系列的基本逻辑指令（见表）。

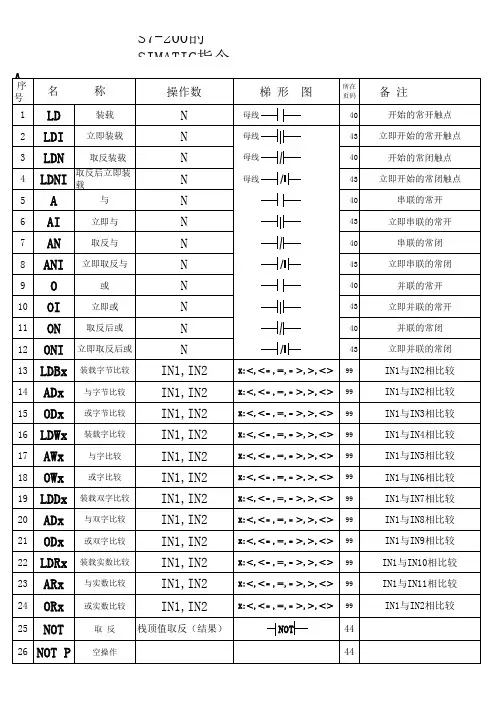

表 S7-200系列的基本逻辑指令S7-200系列PLC的比较指令在SIEMENS S7-200的编程软件STEP-7中，有专门的比较指令：IN1与IN2比较，比较的数据类型可以是B、I（W）、D、R，即字节、字整数、双字整数和实数；还可以有其他的比较式：>、<、≥、≤、<>等等。
当满足比较等式，则该触点闭合。
与LMODSOFT指令对照：在LMODSOFT中，没有直接的数的比较指令，但SUB指令可以通过其执行减法功能后的三个输出端的状态实现整数的比较功能。
若与LMODSOFT 中的SUB指令对应，则在STEP-7中应有三个比较指令： >、=、< 来分别对应SUB 指令的三个输出；若还要对应≥、≤、或<>，则根据SUB指令三个输出端的不同组合，均可找到对应的比较指令。
比如：①（30007）＞（40030）②（30007）=（40030）③（30007）＜（40030）①＋②（30007）≥②＋③（30007）≤（40030）①＋③（30007）＜＞（40030）S7-200系列PLC的定时器指令类型、编号及分辨率TON——接通延时TONR——有记忆接通延时TOF——断开延时3种分辨率（时基）：1ms、10ms、100ms——分别对应不同的定时器号定时器6个要素：指令格式（时基、编号等）预置值——PT使能——IN 复位——3种定时器不同当前值——Txxx 定时器状态（位）——可由触点显示定时值=时基×预置值PT。
由于定时器的计时间隔与程序的扫描周期并不同步，定时器可能在其时基（1ms、10ms、100ms）内任何时间启动，所以，未避免计时时间丢失，一般要求设置PT预置值必须大于最小需要的时间间隔。

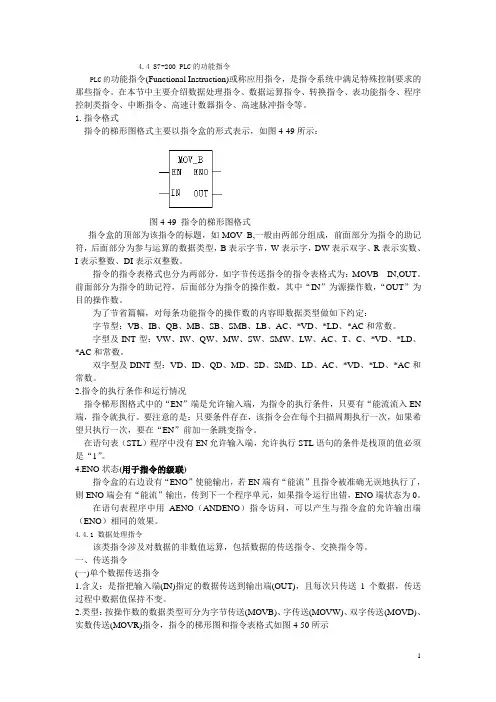

4.4 S7-200 PLC的功能指令PLC的功能指令(Functional Instruction)或称应用指令，是指令系统中满足特殊控制要求的那些指令。
在本节中主要介绍数据处理指令、数据运算指令、转换指令、表功能指令、程序控制类指令、中断指令、高速计数器指令、高速脉冲指令等。
1.指令格式指令的梯形图格式主要以指令盒的形式表示，如图4-49所示：图4-49 指令的梯形图格式指令盒的顶部为该指令的标题，如MOV_B,一般由两部分组成，前面部分为指令的助记符，后面部分为参与运算的数据类型，B表示字节，W表示字，DW表示双字、R表示实数、I表示整数、DI表示双整数。
指令的指令表格式也分为两部分，如字节传送指令的指令表格式为：MOVB IN,OUT。
前面部分为指令的助记符，后面部分为指令的操作数，其中“IN”为源操作数，“OUT”为目的操作数。
为了节省篇幅，对每条功能指令的操作数的内容即数据类型做如下约定：字节型：VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*LD、*AC和常数。
字型及INT型：VW、IW、QW、MW、SW、SMW、LW、AC、T、C、*VD、*LD、*AC和常数。
双字型及DINT型：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*LD、*AC和常数。
2.指令的执行条作和运行情况指令梯形图格式中的“EN”端是允许输入端，为指令的执行条件，只要有“能流流入EN 端，指令就执行。
要注意的是：只要条件存在，该指令会在每个扫描周期执行一次，如果希望只执行一次，要在“EN”前加一条跳变指令。
在语句表（STL）程序中没有EN允许输入端，允许执行STL语句的条件是栈顶的值必须是“1”。
4.ENO状态(用于指令的级联)指令盒的右边设有“ENO”使能输出，若EN端有“能流”且指令被准确无误地执行了，则ENO端会有“能流”输出，传到下一个程序单元，如果指令运行出错，ENO端状态为0。
