数控车床主轴装配资料

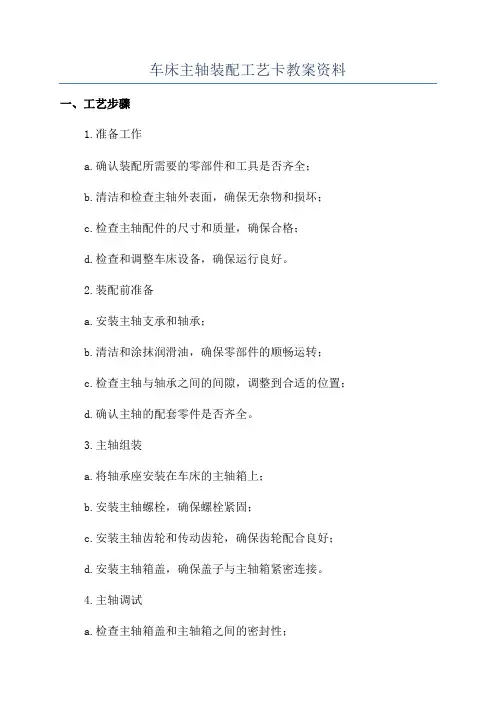

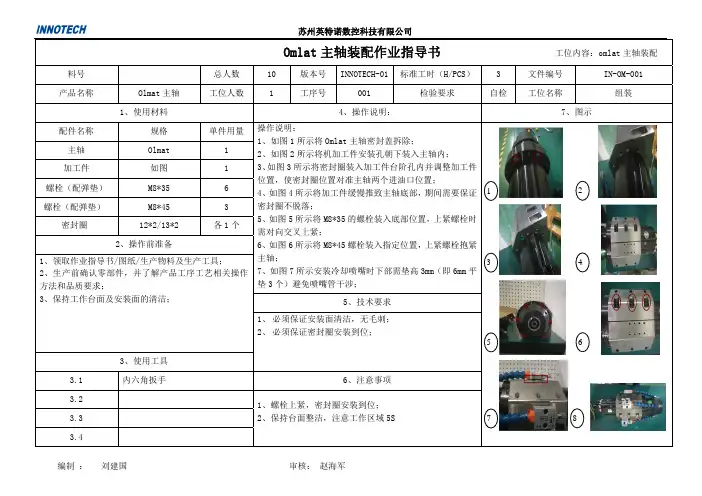

车床主轴装配工艺卡教案资料一、工艺步骤1.准备工作a.确认装配所需要的零部件和工具是否齐全；b.清洁和检查主轴外表面，确保无杂物和损坏；c.检查主轴配件的尺寸和质量，确保合格；d.检查和调整车床设备，确保运行良好。

2.装配前准备a.安装主轴支承和轴承；b.清洁和涂抹润滑油，确保零部件的顺畅运转；c.检查主轴与轴承之间的间隙，调整到合适的位置；d.确认主轴的配套零件是否齐全。

3.主轴组装a.将轴承座安装在车床的主轴箱上；b.安装主轴螺栓，确保螺栓紧固；c.安装主轴齿轮和传动齿轮，确保齿轮配合良好；d.安装主轴箱盖，确保盖子与主轴箱紧密连接。

4.主轴调试a.检查主轴箱盖和主轴箱之间的密封性；b.启动车床设备，检查主轴正反转和停止操作；c.检查主轴的平稳性和噪音；d.检查主轴传动系统的工作情况。

二、安全注意事项1.在装配过程中，务必佩戴合适的防护设备，包括手套、眼镜和口罩，防止发生意外伤害。

2.在拆卸和装配主轴的过程中，需要用到一些较大的力量，操作人员应注意力的控制，避免用力过猛而导致零部件损坏或周围环境的影响。

3.在进行主轴调试之前，必须确保所有的零部件安装正确，螺栓紧固，并且没有松动的现象。

否则，可能会引发设备故障或工作人员受伤。

4.若发现主轴装配过程中的不良情况或异常情况，需及时停止装配并寻求专业技术人员的帮助。

三、质量控制要点1.在准备工作中，必须对主轴进行检查和清洁，确保零部件的质量。

2.安装主轴支承和轴承时，要确保轴承表面和主轴箱表面的清洁度，并适量涂抹润滑油。

3.主轴与轴承之间的间隙需要一定的调整，确保配合良好。

4.安装主轴齿轮和传动齿轮时，要根据设计要求进行正确的配合，并适时检查齿轮的质量。

5.检查主轴的平稳性和噪音时，要先进行空载运转，然后逐渐增加负载，观察主轴的运转情况。

四、教学提示1.在教学过程中，可以使用实物零部件和实际车床设备进行演示，帮助学生理解和掌握装配工艺。

2.强调工艺步骤的重要性，并鼓励学生注重细节，确保工艺的准确性和质量。

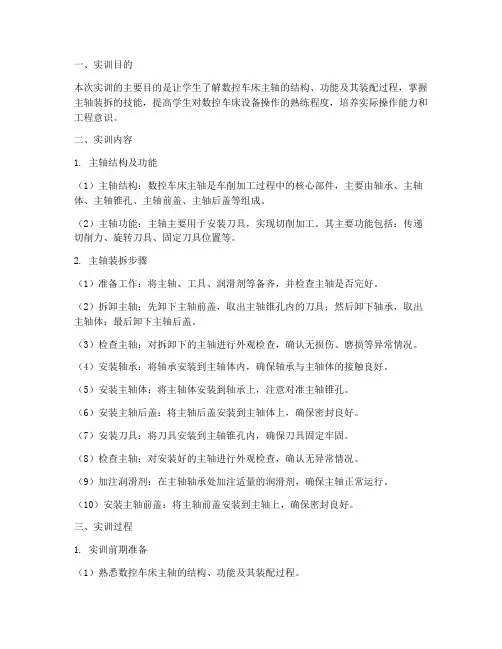

一、实训目的本次实训的主要目的是让学生了解数控车床主轴的结构、功能及其装配过程，掌握主轴装拆的技能，提高学生对数控车床设备操作的熟练程度，培养实际操作能力和工程意识。

二、实训内容1. 主轴结构及功能（1）主轴结构：数控车床主轴是车削加工过程中的核心部件，主要由轴承、主轴体、主轴锥孔、主轴前盖、主轴后盖等组成。

（2）主轴功能：主轴主要用于安装刀具，实现切削加工。

其主要功能包括：传递切削力、旋转刀具、固定刀具位置等。

2. 主轴装拆步骤（1）准备工作：将主轴、工具、润滑剂等备齐，并检查主轴是否完好。

（2）拆卸主轴：先卸下主轴前盖，取出主轴锥孔内的刀具；然后卸下轴承，取出主轴体；最后卸下主轴后盖。

（3）检查主轴：对拆卸下的主轴进行外观检查，确认无损伤、磨损等异常情况。

（4）安装轴承：将轴承安装到主轴体内，确保轴承与主轴体的接触良好。

（5）安装主轴体：将主轴体安装到轴承上，注意对准主轴锥孔。

（6）安装主轴后盖：将主轴后盖安装到主轴体上，确保密封良好。

（7）安装刀具：将刀具安装到主轴锥孔内，确保刀具固定牢固。

（8）检查主轴：对安装好的主轴进行外观检查，确认无异常情况。

（9）加注润滑剂：在主轴轴承处加注适量的润滑剂，确保主轴正常运行。

（10）安装主轴前盖：将主轴前盖安装到主轴上，确保密封良好。

三、实训过程1. 实训前期准备（1）熟悉数控车床主轴的结构、功能及其装配过程。

（2）了解主轴装拆步骤，掌握主轴装拆的技能。

（3）准备好实训所需的工具、备件等。

2. 实训过程（1）在师傅的指导下，按照主轴装拆步骤进行操作。

（2）注意观察师傅的操作过程，学习其技巧。

（3）在操作过程中，严格按照操作规程进行，确保安全。

（4）遇到问题及时向师傅请教，及时解决问题。

（5）实训过程中，注意观察主轴的装配质量，确保主轴运行正常。

四、实训总结1. 通过本次实训，我对数控车床主轴的结构、功能及其装配过程有了更深入的了解。

2. 学会了主轴装拆的技能，提高了实际操作能力。

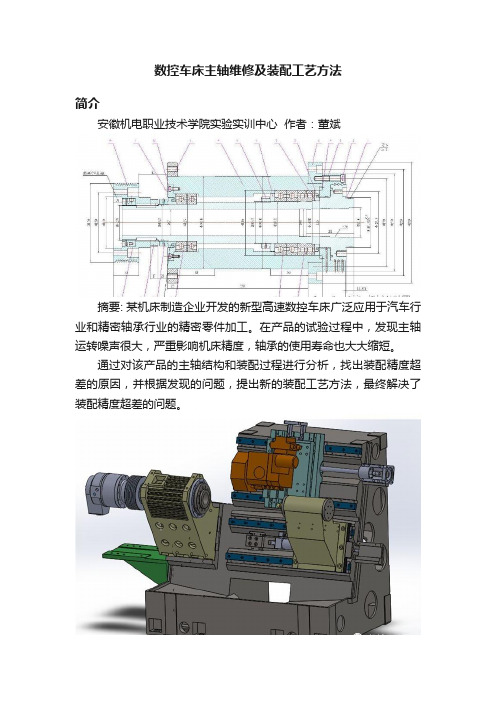

数控车床主轴维修及装配工艺方法简介安徽机电职业技术学院实验实训中心作者：董斌摘要: 某机床制造企业开发的新型高速数控车床广泛应用于汽车行业和精密轴承行业的精密零件加工。

在产品的试验过程中，发现主轴运转噪声很大，严重影响机床精度，轴承的使用寿命也大大缩短。

通过对该产品的主轴结构和装配过程进行分析，找出装配精度超差的原因，并根据发现的问题，提出新的装配工艺方法，最终解决了装配精度超差的问题。

关键词: 数控车床; 高速主轴; 定向装配高速数控车床凭借精度高、高速运动平稳、所加工零件精度高，在市场占有率较高，是汽车行业和精密轴承行业加工精密零件的关键设备之一。

其中主轴部件的装配精度将直接影响机床的工作精度，从而影响零件的加工质量。

一般要求主轴的径向跳动和端面跳动都严格控制在 0. 005 mm 范围内，只有合理的装配工艺方法才能保证机床的精度要求。

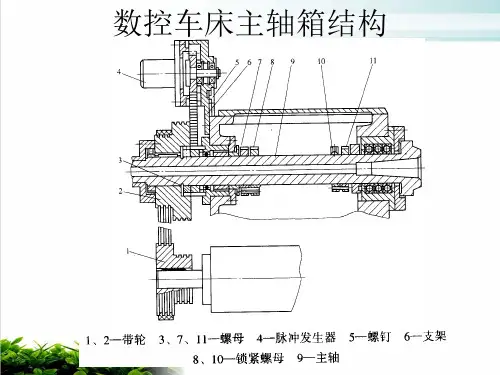

1、主轴结构分析图 1 所示为该机床主轴部件装配图。

图 1 主轴部件装配图主轴采用两点支撑，主轴前端采用双列圆柱滚子轴承和双列圆柱滚子轴承组合支撑，通过锁定螺母调整轴承间隙。

主轴后端采用双列圆柱滚子轴承支撑,通过两个锁定螺母调整游隙。

主轴端部短锥用于工装夹具的定位，并通过端面键传递扭矩。

主轴传动通过多楔带轮经花键法兰盘传递到主轴，以消除带轮对主轴的径向张紧力，提高主轴刚度。

2、装配中的主要问题分析由于在实验装配阶段没有找到一种有效的主轴部件装配方法，完全凭以前装配机床的经验和感觉进行装配，导致装配出来的主轴精度达不到设计要求，主轴运转噪声很大，严重影响机床精度，轴承的使用寿命也大大缩短。

通过对主轴装配工艺的分析，发现两个主要问题:(1) 主轴轴承间隙的调整全凭经验，没有进行必要的测量，造成装配结果不可控。

(2) 主轴装配过程中没有考虑主轴及轴承制造精度的误差。

3、主要解决措施主轴结构图如图2 所示。

由于主轴轴承采用的是双列短圆柱滚子轴承，该轴承内圈的内孔带有锥度，它与主轴上的锥面相结合，其调整的最理想状况为内圈随着被涨大，把轴承外圈涨紧在短圆柱上，使它刚刚不因本身重力而下来，但又能灵活地转动为止。

通过本次实训，使学生了解数控机床主轴的组成、结构、功能，掌握主轴的装配工艺和调试方法，提高学生的动手能力和实践技能。

二、实训内容1. 主轴的组成及结构主轴是数控机床的核心部件，主要由主轴体、轴承、电机、冷却系统、传动系统等组成。

其中，主轴体是主轴的主要承载部件，轴承负责支撑主轴的旋转，电机提供动力，冷却系统保证主轴在高速旋转时的冷却，传动系统负责将电机的动力传递给主轴。

2. 主轴的装配工艺（1）清洗：将主轴体、轴承、电机等部件清洗干净，去除油污、杂质等。

（2）装配轴承：将轴承装在主轴体内，注意轴承的安装方向和间隙，确保轴承安装正确。

（3）装配电机：将电机安装在主轴体内，确保电机与主轴体的连接牢固。

（4）装配冷却系统：将冷却系统部件安装在主轴体内，确保冷却系统畅通无阻。

（5）装配传动系统：将传动系统部件安装在主轴体内，确保传动系统连接牢固。

（6）调整和紧固：对主轴进行整体调整，确保各部件连接牢固，无松动现象。

3. 主轴的调试方法（1）检查主轴的旋转精度：使用精密仪器对主轴的旋转精度进行检测，确保主轴旋转平稳，无跳动现象。

（2）检查主轴的轴向跳动：使用精密仪器对主轴的轴向跳动进行检测，确保主轴轴向跳动在允许范围内。

（3）检查主轴的径向跳动：使用精密仪器对主轴的径向跳动进行检测，确保主轴径向跳动在允许范围内。

（4）检查主轴的温升：使用温度计对主轴的温升进行检测，确保主轴在高速旋转时的温升在允许范围内。

1. 实训前的准备工作：熟悉主轴的组成、结构、功能，了解装配工艺和调试方法。

2. 实训过程中的操作：按照装配工艺进行主轴的装配，注意各部件的安装顺序和连接方式。

3. 实训过程中的检查：对装配好的主轴进行旋转精度、轴向跳动、径向跳动、温升等方面的检测。

4. 实训过程中的问题解决：遇到问题及时与指导老师沟通，寻求解决方法。

四、实训总结通过本次实训，我掌握了数控机床主轴的装配工艺和调试方法，提高了自己的动手能力和实践技能。
