第4讲2 动态路由

动态路由原理
动态路由是一种网络通信的技术，它通过根据传输中的实际情况和网络拓扑动态地选择和调整数据包传输的路径。

相比静态路由，动态路由更加灵活和自适应。

动态路由的实现原理主要依赖于路由协议和路由表。

路由协议是指用于交换网络控制信息的通信协议，常见的动态路由协议有RIP（Routing Information Protocol）、OSPF（Open Shortest Path First）和BGP（Border Gateway Protocol）等。

这些协议
能够在路由器之间传递路由信息，包括网络地址、距离、带宽等。

当网络拓扑发生变化或者某一路径发生故障时，动态路由协议会自动地更新和调整路由表的信息。

路由表存储了到达目标网络的路径，其内容是由路由协议生成和维护的，并且会根据网络中流量、拥塞等情况进行动态更新。

这样，当数据包从源主机发出时，路由器就可以根据路由表中的信息选择合适的路径进行转发，以保证数据包能够快速准确地到达目标主机。

动态路由的优势在于网络拓扑的变化可以被快速地适应和响应，使得通信效率更高、网络容错能力更强。

然而，动态路由也存在一些局限性。

由于动态路由协议需要占用计算资源和带宽进行信息交换，因此在大型网络中可能会导致较大的开销。

此外，动态路由的配置和管理也相对复杂，需要专业的知识和技能。

总之，动态路由通过动态地选择和调整数据包传输路径，提高了网络的灵活性和自适应能力。

通过使用路由协议和路由表，
动态路由能够适应网络拓扑变化并及时响应故障，从而提供更高效可靠的通信。

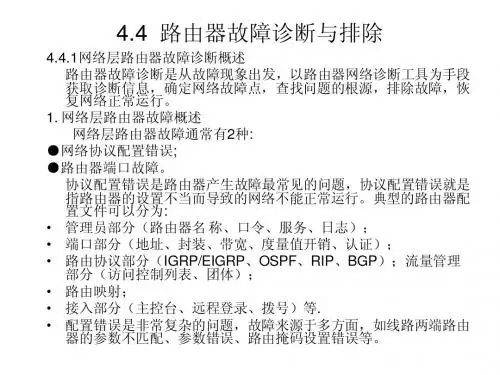

路由与交换技术教学大纲1. 引言- 目的和背景- 教学目标2. 路由技术概述- 路由定义- 路由器和交换机的区别- 路由算法简介- 路由表与转发表3. 静态路由- 静态路由的概念和原理- 静态路由配置和管理- 静态默认路由- 静态路由的优缺点4. 动态路由- 动态路由的概念和原理- 路由协议简介（如RIP、OSPF、EIGRP等） - 动态路由协议的分类和特点- 动态路由配置和管理- 动态路由的优缺点5. 路由与交换技术的实践应用- VLAN（虚拟局域网）的概念和应用- 路由器在VLAN中的作用- 交换机的端口划分和配置- 路由器和交换机的互联配置6. 路由器与交换机的故障排除和性能优化- 故障排除的基本原则- 常见路由故障的排查方法- 性能优化的方法和工具- 规划和设计可靠的路由器和交换机网络7. 路由器和交换机管理- 路由器和交换机的远程管理- 路由器和交换机的安全管理- 路由器和交换机的性能监控和配置备份8. 路由与交换技术的发展趋势- 现有技术的改进和创新- 软件定义网络（SDN）的影响- 云计算和虚拟化对路由与交换技术的挑战9. 总结- 路由与交换技术的重要性和应用范围- 学习路由与交换技术的价值和意义- 学习路由与交换技术的建议和资源推荐本教学大纲旨在为学习和了解路由与交换技术的学生提供一个全面但结构清晰的指导。

通过该大纲的学习，学生将掌握静态路由和动态路由的原理、配置和管理技巧，了解路由器和交换机的实践应用，并学会故障排除和性能优化的方法。

此外，学生还将介绍路由器和交换机的管理和发展趋势，为今后的学习和职业规划提供参考。

教学大纲的实施可以通过课堂讲授、案例分析、实验室练习等多种教学方法进行，以促进学生的理论学习和实践能力的培养。

总之，掌握路由与交换技术是现代网络工程师的基本能力，也是保证网络通信稳定和安全的关键。

通过遵循本教学大纲进行系统学习，学生将能够全面理解和应用路由与交换技术，为今后的网络工程领域发展奠定坚实基础。

动态路由协议配置实验心得5篇_动态路由协议配置实验心得1_一.实验目的(1) 路由器配置环境的搭建.路由器的基本配置及其测试;(2) 路由器主机名和口令的配置.路由器接口的配置;(3) 静态路由和动态路由协议的配置.二.实验设备及环境锐捷路由器Star-2624二台.网线若干.微机二台.配置电缆二条.三.实验步骤1.通过静态路由,使路由器A,B 具有非直连子网的路由信息.A 路由器的配置:(1)基本配置:配置路由器主机名Red-Giant enable(注:从用户模式进入特权模式)Red-Giant_configure terminal(注:从特权模式进入全局配置模式)Red-Giant(config)_hostname A(注:将主机名配置为〝A〞)A(config)_为路由器各接口分配IP 地址A(config)_interface serial 0A(config-if)_ip address _2._.2.2 255.255.255.0注:设置路由器serial 0 的IP 地址为_2._.2.2,对应的子网掩码为255.255.255.0A(config)_interface fastethernet 0A(config-if)_ip address _2._.3.1 255.255.255.0注:设置路由器fastethernet 0 的IP 地址为_2._.3.1,对应的子网掩码为255.255.255.0(2)配置接口时钟频率(DCE):A(config)_interface serial 0A(config-if)clock rate 64000注:设置接口物理时钟频率为64Kbps(3)配置静态路由:A(config)_ip route _2._.1.0 255.255.255.0 _2._.2.1 或:A(config)_ip route _2._.1.0 255.255.255.0 serial 0B 路由器的配置:(1)基本配置:配置路由器主机名Red-Giant enable(注:从用户模式进入特权模式)Red-Giant_configure terminal(注:从特权模式进入全局配置模式) Red-Giant(config)_hostname B(注:将主机名配置为〝B〞)B(config)_为路由器各接口分配IP 地址B(config)_interface serial 0B(config-if)_ip address _2._.2.1 255.255.255.0A(config)_interface fastethernet 0A(config-if)_ip address _2._.1.1 255.255.255.0(2)配置静态路由:B(config)_ip route _2._.3.0 255.255.255.0 _2._.2.2 或:B(config)_ip route _2._.3.0 255.255.255.0 serial 0 验证命令:show ip int briefshow ip routeping实验结果A,B 各路由器应该看到全网路由.主机_2._.3.2 能够访问主机_2._.1.2.2.通过动态路由RIP,使路由器A,B 具有非直连子网的路由信息.(1)删除静态路由信息.(2)A路由器的配置:A(config)_router rip注:启用路由器A 的RIP 进程A(config-router)_network _2._.0.0注:(1.公布属于_2._.0.0 主类的子网;2.包含在_2._.0.0 主类内的接口发送接收路由信息)(2)B 路由器的配置:B(config)_router rip注:启用路由器A 的RIP 进程B(config-router)_network _2._.0.0注:(1.公布属于_2._.0.0 主类的子网;2.包含在_2._.0.0 主类内的接口发送接收路由信息)实验结果A,B 各路由器应该看到全网路由.主机_2._.3.2 能够访问主机_2._.1.2.验证命令:show ip int briefshow ip routeshow ip protocolsping四.注意事项(1)路由器的广域网连接,DCE端需要配置CLOCK RATE.(2)静态路由的下一站,可以是本路由器的接口名称,或者下一站路由器接口的IP地址.(3)动态路由发布直连网络号时使用主类网络号.五.实验思考题解答(1)静态路由的工作原理?答:由网络管理员在路由器上手工添加路由信息以实现路由目的,手工配置,无开销,配置简单,需人工维护,适合简单拓扑结构的网络.(2)动态路由的工作原理?答:通过相互连接的路由器之间交换彼此信息,然后按照一定的算法优化出来的,而这些路由信息是在一定时间间隙里不断更新,以适应不断变化的网络,以随时获得最优的寻路效果六.实验心得体会在做实验前,一定要将课本上的知识吃透,因为这是做实验的基础,否则,在老师讲解时就会听不懂,这将使你在做实验时的难度加大,浪费做实验的宝贵时间.如果你不清楚,在做实验,时才去摸索,这将使你极大地浪费时间,使你事倍功半.做实验,时,一定要亲力亲为,务必要将每个步骤,每个细节弄清楚,弄明白,实验,后,还要复习,思考,这样,你的印象才深刻,记得才牢固,否则,过后不久你就会忘得一干二净,这还不如不做.做实验,时,老师还会根据自己的亲身体会,将一些课本上没有的知识教给我们,拓宽我们的眼界,使我们认识到这门课程在生活中的应用是那么的广泛_动态路由协议配置实验心得2_1.DHCP:动态主机配置协议–统一分发和管理IP地址2.DHCP的工作过程:需要自动获取IP地址的客户端开启自动获取IP地址之后,本地广播发出DHCP Discover数据包,源IP地址0.0.0.0,目标IP地址255.255.255.255,源MAC地址为本地网卡MAC,目标MAC为FFFF-FFFF-FFFF,源端口为68,目标端口为67;开启了DHCP服务的服务器收到此数据包后,发送免费ARP以确定所要下发的IP 地址没有冲突,再本地基于广播的形式回复DHCP Offer数据包,源IP是服务器IP地址,目标IP地址255.255.255.255,源MAC为服务器网卡MAC,目标MAC为FFFF-FFFF-FFFF,源端口为67,目标端口为68;客户端使用DHCP Request数据包请求IP地址,服务器回复ACK给客户端,客户端拿到IP地址.租期:默认租期为_40min/24h/一天.续租:当租期到达1/2时,客户端若依然在线,客户端主动发出Request数据包来续租;若续租失败,继续在7/8的租期再次发送Request数据包续租;若依然失败,那租期到达时地址被收回,客户端若想继续使用,需要重新获取地址.3.当路由器作为DHCP服务器时:有两种配置方法(1)以全局的池塘下发地址(2)以接口的IP地址的范围下发地址4.RIP:路由信息协议动态试验的步骤1.搭建拓扑图,划分区域网2.编写各个端口IP3.进入DHCP为每个路由器下的PC自动配置IP4.最后运用RIP协议,使得全网可达_动态路由协议配置实验心得3_RIP 特性包括:有类, 距离矢量跳数为度量值不支持可变长子网掩码或不连续子网每30秒更新一次Rip 被封装在 UDP分段中 ,源目的端口号 5202 条原则控制 RIPv1更新:如果某条路由更新及其接收接口属于相同的主网,则在路由更新中对该网络应用该接口的子网掩码.如果某条路由更新及其接收接口属于不同的主网,则在路由更新中对该网络应用网络的有类子网掩码.不必要的 RIP 更新会影响网络性能带宽浪费在传输不必要的更新上.因为 RIP 更新是广播,所以路由器将向所有端口转发更新.LAN 上的所有设备都必须逐层处理更新,直到传输层后接收设备才会丢弃更新.在广播网络上通告更新会带来严重的风险.RIP更新可能会被数据包嗅探软件中途截取.路由更新可能会被修改并重新发回该路由器,从而导致路由表根据错误度量误导流量.命令作用Rtr(config)_router rip 启动 RIP 路由协议Rtr(config-router)_network 指定路由器上哪些接口将启用 RIPRtr_debug ip rip 用于实时查看路由更新Rtr(config-router)_passive-interface fa0/0 防止此接口发布更新Rtr(config-router)_default-information originate 发布默认路由Rtr_show ip protocols 该命令可以显示计时器信息今天中午没睡觉,下午上课那叫一个困字了得啊..(中午不睡觉还是不行啊,影响下午的学习效率),导致老师今天在上面讲的时候都没怎么听好,后面做实验就悲剧了,第一次做实验开始时候这么没有头绪,上一节课讲的静态路由的配置,这次动态路由配置的主要是讲RIP协议的应用.实验目的把上面的pc端都可以相互ping通,首先先给路由器和pc配好ip地址,分为5个网段,(初始ip地址为_2._8.1.0,五个网段依次叠加把Router0,CopyRouter0,CopyRouter0(1),设为r1,r2,r3,先给r1应用rip协议:1.在配置模式下输入 router rip2.然后输入 network _2._8.1.0(network后面是路由器所连接的网段,r1就连接有2个网段,r2就是3个网段,依次输入) 3.然后再输入 passive-interface(后面接的是端口号,目的是为了安全,如果路由器的端口上接了终端或者交换机,就要避免路由信息流向终端或交换机)这样r1就配好了.下面开始来配置r2:r2前面配置动态路由的方式和r1基本类似,就不重复了,然后就要给他配置默认路由,如果要想3个pc都能ping通的话,那么三个路由器中的路由表中必须要包含有这5个网段,所以理论上要给每个路由器都要配置默认路由,但是这里直接给边界路由器配置默认路由就行了,r1就可以通过arp学习到默认路由.给r2配置默认路由:1.输入 ip route 0.0.0.0 0.0.0.0 (后面接的是端口号这里是 se0/0/1)2.输入 default-information originate(这样r1就可以学习到默认路由了)然后我们可以查一下,两个路由器中的路由表,看是不是都有了5条路由,然后我们会发现r3中还只有2条路由信息,然后我们就要开始配置r3的路由.给r3配置静态路由(这里也可以配置动态路由,那样也可以ping通,但是那样不安全),我们采用静态路由配置:1.输入 ip route (后面接的是目的ip,掩码,本地接口,依次输入他们的值)2.然后我们可以再查一下r3的路由表,看5条路由信息是否都有了,如果都有了,我们就可以大胆的ping了,到这里实验就做完啦_当然在实验中还出现了很多问题:1.刚开始的时候不知道怎么给路由器加串行接口;2.实验的代码还是不熟悉,(其实代码也不要记,但是还是有一点不知道怎么用的)3.刚开始对于实验原理还是不清楚,没有理解透彻..(值得反省啊!!)还是要增强自己的动手能力,纸上得来终觉浅,觉知此事要躬行!!加油!!!_动态路由协议配置实验心得4_通过多个路由器连接发的主机进行通信需要在路由器具有相应的路由表,路由表生成的方式有手动添加,通过协议动态生成(RIP,EIGRP,OSPF).手动配置:ip route srcIP Mask ne_tHop // 如ip route _2._8.2.0 255.255.255.0_2._.1.1RIP:动态路由协议采用自适应路由算法,能够根据网络拓扑的变化而重新计算机最佳路由.由于路由的复杂性,路由算法也是分层次的,通常把路由协议(算法)划分为自治系统(AS)内的(IGP)与自治系统之间的(EGP)路由协议.RIP是IGP ,采用 Bellman-Ford算法.基本配置命令:route rip //进行入rip的配置network w._.y.z //添加直连网段version 2 //设置版本号EIGRP:EIGRP(增强型内部网关路由协议) 是 Cisco内部专有协议,其它公司的网络产品是不会拥有该协.基本配置命令:route eigrp //进行入eigrp的配置network w._.y.z //添加直连网段OSPF:OSP(开放式最短路径优先)是一个内部网关协议,用于在单一自治系统内决策路由.可以划分区域是OSPF能多适应大型复杂网络的一个特性,我们只借助完成单个area的简单配置.OSPF配置基本命令配置基本命令:route ospf 10 //network _2._8.1.1 0.0.0.255 area 3 //3代表域号.show ip ospf_动态路由协议配置实验心得5_一.实验名称:动态路由配置二.实验目的:实了解动态路由的原理,掌握动态路由的配置方法三.实验软件:eNSP 四.实验任务:1.了解RIP协议的配置及其特性2.掌握路由聚合的方法 3明析RIP v2的验证方式五.实验步骤1.构建实验拓扑图,配置主机参数,并启动设备Pc1-IP:10.1.1.2 Gateway:30 Pc2-IP:20.1.1.2 Gateway:30R1 E/0/0/0-IP:10.1.1.1 Gateway:30 R1 E/0/0/1-IP:1.1.1.1Gateway:24 R2E/0/0/0-IP:20.1.1.1 Gateway:30 R2 E/0/0/1-IP:1.1.1.2 Gateway:24 2.配置接口IP地址R1system-view[Huawei]interface ethernet0/0/0[Huawei-Ethernet0/0/0]ip address 10.1.1.1 30 [Huawei-Ethernet0/0/0]q [Huawei]interface ethernet0/0/1[Huawei-Ethernet0/0/1]ip address 1.1.1.1 24 [Huawei-Ethernet0/0/1]q R2system-view[Huawei]interface Ethernet0/0/0[Huawei-Ethernet0/0/0]ip address 20.1.1.1 30 [Huawei]interfaceEthernet0/0/1[Huawei-Ethernet0/0/1]ip address 1.1.1.2 24 [Huawei-Ethernet0/0/1]q 3.添加待聚合路由信息(仅R1)system-view[Huawei]interface LoopBack 0[Huawei-LoopBack0]ip address 30.1.6.2_ 32 [Huawei-LoopBack0]q[Huawei]interface LoopBack 1[Huawei-LoopBack1]ip address _2._.0.1 24 [Huawei-LoopBack1]q[Huawei]interface LoopBack 2[Huawei-LoopBack2]ip address _2._.1.1 24 [Huawei-LoopBack2]q[Huawei]interface LoopBack3[Huawei-LoopBack3]ip address _2._.2.1 24 [Huawei-LoopBack3]q4.RIP协议配置(RIPv1.RIPv2)RIPv1:有类别路由协议,不支持VLSM(可变长子网掩码),不支持路由聚合,以广播的形式发送报文,不支持验证 RIPv2:无类别路由协议,支持VLSM,支持路由聚合,以广播或组播(_4.0.0.9)的形式发送报文,支持明文验证和MD5密文验证⑴RIPv1版:(注:启用协议后,若不改变协议类型则默认为1) R1:system-view [Huawei]rip [Huawei-rip-1][Huawei-rip-1]version 1 [Huawei-rip-1]network 1.0.0.0[Huawei-rip-1]network10.0.0.0 [Huawei-rip-1]network 30.0.0.0 [Huawei-rip-1]network _2._.0.0[Huawei-rip-1]qR2:system-view [Huawei]rip[Huawei-rip-1]version 1 [Huawei-rip-1]network 1.0.0.0 [Huawei-rip-1]network20.0.0.0 [Huawei-rip-1]q⑵RIPv2版:(注:直接修改即可,无需〝undo〞命令)[Huawei-rip-1]version 2⑶检查配置是否正确[Huawei]display ip routing-tableR1:R2:⑷对比RIPv1.RIPv2协议下R1.R2的路由表注:RIP协议类型需R1.R2同时修改后,方可查看路由表①②RIPv1-R2:RIPv1不支持VLSM,不支持路由聚合③ RIPv2-R1:④RIPv2-R2:RIPv2支持VLSM,支持路由聚合5.路由聚合⑴自动路由聚合R1:关闭水平分割system-view.[Huawei]interface Ethernet0/0/1[Huawei-Ethernet0/0/1]undo rip split-horizon[Huawei-Ethernet0/0/1]qR2:查看此时路由表⑵手动路由聚合R1:取消自动聚合system-view[Huawei-rip-1]undo summary[Huawei-rip-1]q[Huawei]interface Ethernet0/0/1[Huawei-Ethernet0/0/1]rip summary-address _2.0.0.0 255.0.0.0 [Huawei-Ethernet0/0/1]qR2:查看路由表6.RIP v2的验证方式⑴明文认证R1:system-view[Huawei]interface Ethernet0/0/1[Huawei-Ethernet0/0/1]rip authentication-mode ?md5 MD5 authenticationsimple Simple te_t authentication[Huawei-Ethernet0/0/1]rip authentication-mode simple _34[Huawei-Ethernet0/0/1]qR2:system-view[Huawei]interface Ethernet0/0/1[Huawei-Ethernet0/0/1]rip authentication-mode simple _34[Huawei-Ethernet0/0/1]q⑵MD5密文认证[Huawei]interface Ethernet0/0/1[Huawei-Ethernet0/0/1]rip authentication-mode md5 un[Huawei-Ethernet0/0/1]rip authentication-mode md5 us[Huawei-Ethernet0/0/1]rip authentication-mode md5 usual _34 [Huawei-Ethernet0/0/1]q动态路由协议配置实验心得。

I P路由基础主讲人：鲍婷婷目录•路由基本概念路由概述12静态路由3动态路由4路由高级特性•路由条目生成•最优路由条目优选•路由转发背景：网段间通信NM 如何前往网络M？•IP地址唯一标识了网络中的一个节点，每个IP地址都拥有自己的网段，各个网段可能分布在网络的不同区域。

•为实现IP寻址，分布在不同区域的网段之间要能够相互通信。

网关网关R1R2R3NMR4DATA路由指导报文转发路径路由设备路由•路由是指导报文转发的路径信息，通过路由可以确认转发IP 报文的路径。

•路由设备是依据路由转发报文到目的网段的网络设备，最常见的路由设备：路由器。

•路由设备维护着一张路由表，保存着路由信息。

依据路由转发路由信息介绍•路由中包含以下信息：▫目的网络：标识目的网段▫掩码：与目的地址共同标识一个网段▫出接口：数据包被路由后离开本路由器的接口▫下一跳：路由器转发到达目的网段的数据包所使用的下一跳地址10.1.1.0/241.1.1.2GE0/0/01.1.1.3IP 路由目的网络/掩码出接口下一跳10.1.1.0/24GE0/0/01.1.1.2路由表目的网络/掩码下一跳出接口11.0.0.0/82.2.2.2GE0/013.0.0.0/8 3.3.3.2GE0/114.0.0.0/81.1.1.2GE0/2………..1.1.1.0/30 1.1.1.1GE0/21.1.1.1/32127.0.0.1GE0/2•路由器通过各种方式发现路由•路由器选择最优的路由条目放入路由表中•路由表指导设备对IP 报文的转发•路由器通过对路由表的管理实现对路径信息的管理R2R4GE0/02.2.2.1/30R12.2.2.2/30R33.3.3.2/30GE0/13.3.3.1/30GE0/21.1.1.1/301.1.1.2/3014.0.0.0/811.0.0.0/813.0.0.0/8目录路由概述1•路由条目生成•路由基本概念2静态路由3动态路由4路由高级特性•最优路由条目优选•路由转发路由信息获取方式GE0/0/010.1.1.0/2420.1.1.0/24GE0/0/1GE0/0/130.1.1.0/2440.1.1.0/24GE0/0/2直连路由路由来源目的网络/掩码出接口直连10.1.1.0/24GE0/0/0直连20.1.1.0/24GE0/0/1静态路由动态路由路由来源目的网络/掩码出接口静态30.1.1.0/24GE0/0/1动态路由协议OSPF路由来源目的网络/掩码出接口动态路由协议40.1.1.0/24GE0/0/2•由设备自动生成指向本地直连网络•由网络管理员手工配置的路由条目•路由器运行动态路由协议学习到的路由直连路由(1)•直连路由指向本地直连网络的路由，由设备自动生成。

动态路由-----OSPF协议原理与单区域实验配置⼀.OSPF协议的介绍1.OSPF的概述OSPF(Open Shortest Path First)是⼀个内部⽹关协议(Interior Gateway Protocol,简称IGP)。

与RIP相对，OSPF是链路状态路协议，⽽RIP是距离向量路由协议。

链路是路由器接⼝的另⼀种说法，因此OSPF也称为接⼝状态路由协议。

OSPF通过路由器之间通告⽹络接⼝的状态来建⽴链路状态数据库，⽣成最短路径树，每个OSPF路由器使⽤这些最短路径构造路由表。

⽹络，OSPFv3⽤在⽹络。

可⽤于⼤型⽹络。

OSPF路由器收集其所在⽹络区域上各路由器的连接状态信息，即链路状态信息（Link-State），⽣成链路状态数据库(Link-State Database)。

路由器掌握了该区域上所有路由器的链路状态信息，也就等于了解了整个⽹络的拓扑状况。

OSPF路由器利⽤“最短路径优先算法(Shortest Path First, SPF)”，独⽴地计算出到达任意⽬的地的路由。

在OSPF协议下的路由器⼯作流程：2.OSPF的区域简介外部AS:⼀般来讲是运⾏另⼀个路由选择协议的区域,⽐如RIP,EIGRP等。

⾻⼲区域:Area 0,所有区域都必须(⼀般情况下)通过⾻⼲区域进⾏区域间的路由。

标准区域:同上,即最普通的区域。

末梢区域:Stub Area,不接收外部AS（AS代表同⼀路由协议下的路由区域）的路由信息。

完全末梢区域:Totally Stub Area,不接收外部AS的路由信息,同时也不接收本AS中其他Area的。

⾮纯末梢区域:NSSA(Not-So-Stub-Area),允许接收外部AS中以类型7的LSA发送的路由信息,并且ABR将类型7的LSA转换成类型5的LSA 在本AS内进⾏发送...3.OSPF的五种路由器DR:指定路由器，⼀个区域中的主路由器，当其他路由发数据给它时，指定路由器负责通知所有路由器。
