TD_LTE系统中动态下行波束赋形算法性能分析

  • 格式：pdf
  • 大小：513.92 KB
  • 文档页数：5

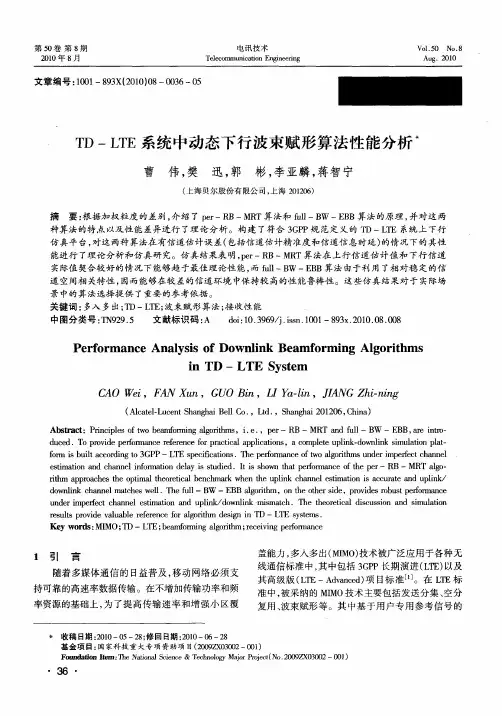

文章编号:1001-893X(2010)08-0036-05波束赋形技术专题T D-LTE系统中动态下行波束赋形算法性能分析Ξ曹　伟,樊　迅,郭　彬,李亚麟,蒋智宁(上海贝尔股份有限公司,上海201206)摘　要:根据加权粒度的差别,介绍了per-RB-MRT算法和full-BW-E BB算法的原理,并对这两种算法的特点以及性能差异进行了理论分析。

构建了符合3G PP规范定义的T D-LTE系统上下行仿真平台,对这两种算法在有信道估计误差(包括信道估计精准度和信道信息时延)的情况下的其性能进行了理论分析和仿真研究。

仿真结果表明,per-RB-MRT算法在上行信道估计值和下行信道实际值契合较好的情况下能够趋于最佳理论性能,而full-BW-E BB算法由于利用了相对稳定的信道空间相关特性,因而能够在较差的信道环境中保持较高的性能鲁棒性。

这些仿真结果对于实际场景中的算法选择提供了重要的参考依据。

关键词:多入多出;T D-LTE;波束赋形算法;接收性能中图分类号:T N929.5 文献标识码:A doi:10.3969/j.issn.1001-893x.2010.08.008 Perform ance Analysis of Dow nlink B eam forming Algorithmsin T D-LTE SystemC AO Wei,F AN Xun,G UO Bin,LI Ya2lin,JIANG Zhi2ning(Alcatel2Lucent Shanghai Bell C o.,Ltd.,Shanghai201206,China) Abstract:Principles of tw o beam forming alg orithms,i.e.,per-RB-MRT and full-BW-E BB,are intro2 duced.T o provide performance reference for practical applications,a com plete uplink2downlink simulation plat2 form is built according to3G PP-LTE specifications.The performance of tw o alg orithms under im perfect channel estimation and channel in formation delay is studied.It is shown that performance of the per-RB-MRT alg o2 rithm approaches the optimal theoretical benchmark when the uplink channel estimation is accurate and uplink/ downlink channel matches well.The full-BW-E BB alg orithm,on the other side,provides robust performance under im perfect channel estimation and uplink/downlink mismatch.The theoretical discussion and simulation results provide valuable reference for alg orithm design in T D-LTE systems.K ey w ords:MI MO;T D-LTE;beam forming alg orithm;receiving performance1　引　言随着多媒体通信的日益普及,移动网络必须支持可靠的高速率数据传输。

在不增加传输功率和频率资源的基础上,为了提高传输速率和增强小区覆盖能力,多入多出(MI MO)技术被广泛应用于各种无线通信标准中,其中包括3G PP长期演进(LTE)以及其高级版(LTE-Advanced)项目标准[1]。

在LTE标准中,被采纳的MI MO技术主要包括发送分集、空分复用、波束赋形等。

其中基于用户专用参考信号的第50卷第8期2010年8月电讯技术T elecommunication EngineeringV ol.50　N o.8Aug.2010Ξ收稿日期:2010-05-28;修回日期:2010-06-28基金项目:国家科技重大专项资助项目(2009ZX03002-001)Found ation I tem:The National Science&T echnology Major Project(N o.2009ZX03002-001)下行波束赋形技术能够利用时分复用LTE (T D -LTE )系统中上下行信道的互易性,针对单个用户进行动态地波束赋形,从而有效提高传输速率和增强小区边缘覆盖性能[2-3]。

本文详述了两种不同粒度的波束赋形算法的原理,对这两种算法的特点以及性能差异进行了理论分析,在符合3G PP 规范定义的T D -LTE 系统上下行仿真平台上进行了算法性能仿真。

研究了多种因素对于算法性能的影响,并给出了具体仿真结果。

2　系统模型2.1　上行Sounding 参考信号处理流程上行部分包括S ounding 参考信号(SRS )的发送和接收,基站通过移动用户发送的S ounding 参考信号获取全频带的信道估计。

从时域资源分配来看,S ounding 参考信号可以占用S 子帧的最后两个OFDM 符号或者U 子帧的最后一个OFDM 符号。

如果上行随机接入信道存在,则相应U 子帧无可用S ounding 参考信号资源。

下文中,T D -LTE 系统使用的无线帧结构选取5ms 切换周期且上下行资源基本对称的上下行配置1[4]为例,如图1所示。

图1　T D -LTE 系统使用的无线帧结构,上下行配置1Fig.1Radio frame structure of T D -LTE systemwith U L -D L con figuration 1从频域资源分配来看,S ounding 参考信号的功能是提供全频带信道估计,因此以20MH z 带宽系统为例(以下若无特别说明,都是以此设定给出具体例值),S ounding 参考信号可占用的最大资源块(RB )数目为96个(不考虑RACH format 4的情况下)。

S ounding 参考信号在频域上的起始位置与子帧位置以及所占梳状结构的comb 序号有关。

如图2所示,每个RB 中仅有6个子载波被S ounding 参考信号间隔占用,在每个comb 上可以使用不同循环移位的Z adoff -Chu 序列来复用多个用户。

图2　S ounding 参考信号在频域的梳状结构Fig.2C omb 2shaped subcarrier allocation scheme of SRSS ounding 参考信号的发送和接收处理流程如图3所示。

来自多个用户的S ounding 参考信号经过不同的信道叠加在一起,到达基站接收端。

基站需要根据配置信息分离所有复用用户的S ounding 参考信号并求取每个用户在96个RB 上的信道预测值。

图3　S ounding 参考信号的发送和接收处理流程Fig.3Diagram of SRS processing2.2　下行波束赋形处理流程下行部分包括权值的计算和用户专用参考信号以及数据信号的产生和发送,基站利用天线阵列所得到的信道估计值来计算波束赋形的加权值,并使用此权值产生用户专用参考信号以及数据信号。

用户专用参考信号以及数据信号的产生和发送都是在端口5(P ort 5)上进行的,在一个RB 上的时频资源的映射方法如图4所示。

每个RB 中有12个资源元素(RE )被用于放置用户专用参考信号,位置如图4中灰色RE 所示,其它RE 上放置数据信号。

需要注意的是,用户专用参考信号与小区专用参考信号的时频资源是不重合的。

图4　一个R B 中用户专用参考信号和数据信号的时频资源映射Fig.4T -F mapping of UE -specific referencesignal and data signal使用下行波束赋形技术的用户专用参考信号和数据信号的发送和接收处理流程如图5所示,其中关键技术点在于产生波束赋形加权的算法设计。

波束赋形权值产生模块的输入为全频带信道预测值第8期 曹伟等:T D -LTE 系统中动态下行波束赋形算法性能分析总第261期(即S ounding 参考信号处理流程的输出),而模块的输出为动态波束赋形加权值,根据加权粒度的差别可分为窄带加权和宽带加权。

图5　波束赋形信号的发送和接收流程Fig.5Diagram of beam forming signal processing3　两种波束赋形加权算法如前所述,波束赋形加权的算法根据加权粒度的不同可分为窄带加权和宽带加权。

下面介绍两种实用的波束赋形加权算法,即per -RB -MRT (窄带加权)算法和full -BW -E BB (宽带加权)算法。

3.1　per -RB -MRT 算法per -RB -MRT 算法的加权粒度为单个下行RB 。

其基本思想是对每一个下行RB 计算波束赋形加权值,并进行加权,加权的准则为最大比发送(Maximum Ratio T ransmission )。

具体来讲,首先在某个上行RB 上获取信道空间相关矩阵,对其进行奇异值分解以得到加权矢量,用于相对应的下行RB 波束赋形信号产生。

以八天线基站接收端为例(以下若无特别说明,都是以此设定给出具体例值),由上行S ounding 参考信号获取的全频带信道预测值设为h (k )=h (k )1,h (k )2,h (k )3,h (k )4,h (k )5,h (k )6,h (k )7,h (k )8(1)式中,h (k )a 为在天线a 上得到的第k 个RB 上的信道预测值,a ={1,2,3,…,8}为天线序号。

根据标准MRT 准则,计算空间相关矩阵C (k )=h (k )H h (k ),其中(・)H 表示矩阵的共轭转置操作。

然后找到C (k )的最大特征值对应的特征向量,得到波束赋形加权值为w (k )=h (k )H /‖h (k )‖(2)对于S ounding 参考信号没有覆盖到的RB ,由于没有相应的信道预测值,因此其波束赋形加权值可以采用数值外插的方法得到。

3.2　full -BW -EBB 算法full -BW -E BB 算法的加权粒度为整个频带所有R B 。
