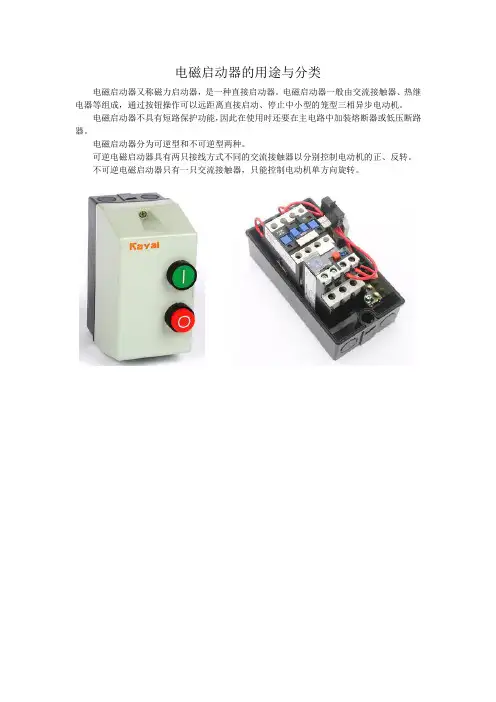

电磁启动器的用途与分类
电磁启动器又称磁力启动器，是一种直接启动器。
电磁启动器一般由交流接触器、热继电器等组成，通过按钮操作可以远距离直接启动、停止中小型的笼型三相异步电动机。
电磁启动器不具有短路保护功能，因此在使用时还要在主电路中加装熔断器或低压断路器。
电磁启动器分为可逆型和不可逆型两种。
可逆电磁启动器具有两只接线方式不同的交流接触器以分别控制电动机的正、反转。
不可逆电磁启动器只有一只交流接触器，只能控制电动机单方向旋转。

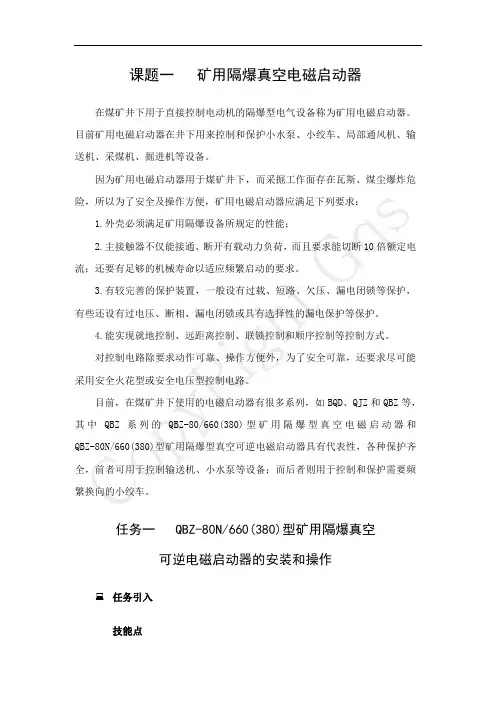

课题一矿用隔爆真空电磁启动器在煤矿井下用于直接控制电动机的隔爆型电气设备称为矿用电磁启动器。
目前矿用电磁启动器在井下用来控制和保护小水泵、小绞车、局部通风机、输送机、采煤机、掘进机等设备。
因为矿用电磁启动器用于煤矿井下，而采掘工作面存在瓦斯、煤尘爆炸危险，所以为了安全及操作方便，矿用电磁启动器应满足下列要求：1.外壳必须满足矿用隔爆设备所规定的性能；2.主接触器不仅能接通、断开有载动力负荷，而且要求能切断10倍额定电流；还要有足够的机械寿命以适应频繁启动的要求。
3.有较完善的保护装置，一般设有过载、短路、欠压、漏电闭锁等保护，有些还设有过电压、断相、漏电闭锁或具有选择性的漏电保护等保护。
4.能实现就地控制、远距离控制、联锁控制和顺序控制等控制方式。
对控制电路除要求动作可靠、操作方便外，为了安全可靠，还要求尽可能采用安全火花型或安全电压型控制电路。
目前，在煤矿井下使用的电磁启动器有很多系列，如BQD、QJZ和QBZ等，其中QBZ系列的QBZ-80/660(380)型矿用隔爆型真空电磁启动器和QBZ-80N/660(380)型矿用隔爆型真空可逆电磁启动器具有代表性，各种保护齐全，前者可用于控制输送机、小水泵等设备；而后者则用于控制和保护需要频繁换向的小绞车。
任务一 QBZ-80N/660(380)型矿用隔爆真空可逆电磁启动器的安装和操作任务引入技能点●会安装QBZ-80N/660(380)型隔爆型真空可逆电磁启动器。
●会操作QBZ-80N/660(380)型隔爆型真空可逆电磁启动器。
知识点●QBZ-80N/660(380)型隔爆型真空可逆电磁启动器的结构。
任务引入某采区有一台QBZ-80N/660(380)型矿用隔爆真空可逆电磁启动器，如图1所示。
用它来控制一台调度绞车，其局部供电系统如图2所示。
应如何操作这台电磁启动器来启动或停止调度绞车，如何安装。
图1 QBZ-80N/660(380)型隔爆型真空电磁启动器1-电源进出线嘴 2-控制线进出线嘴 3-负荷出线嘴 4-隔爆空腔5-隔离开关操作手柄 6-停止按钮 7-启动按钮 8-接线盒 9-转盖图2 某采区配电点对电磁启动器与调度绞车局部供电系统1-电源线2-负荷线3-启动器4-绞车电动机任务分析图1所示设备的全称为QBZ-80N/660(380)型矿用隔爆型真空可逆电磁启动器，是一种矿用磁力启动器。
