《发电厂变电站电气设备》期末试题(附答案)

发电厂及变电站电气部分一、填空题（本大题共10分，共 10 小题，每小题 1 分）1. 普通限流电抗器的基本参数有额定电压、额定电流、动稳固电流、热稳固电流和 ______ 。

2. 电压互感器常用的接线形式有单相式、 ______ 式和 ______ 式。

3. 在电网电压较高、开断电流较大的情况下，均可能在断口间形成 ______ 。

4. 电弧的伏安特性是指在一定的长度l下，电弧 ______ 与电弧 ______ 的关系。

5. 限流电抗器串接于电路中， ______ 短路总阻抗以限制短路电流。

6. 电气设备设计制造的允许长期工作电压最大值可达其额定电压的 ______ 倍。

7. 开关电器主要研究 ______ 问题。

8. 电流互感器的标称变比就是其 ______ 电流比。

9. 由于三相交流电气设备的每相结构一般是相同的，所以电气主接线图以______ 表示。

10. 向二次系统提供一次系统电流信号的互感器称为 ______ 互感器。

二、名词解释题（本大题共20分，共 5 小题，每小题 4 分）1. 核电厂2. 电弧3. 厂用电率4. 短时发热5. 额定电流三、绘图题（本大题共20分，共 1 小题，每小题 20 分）绘出两进两出双母线单断路器带旁路接线，并说明用旁路断路器代替出线断路器不停电检修的操作顺序。

四、计算题（本大题共30分，共 2 小题，每小题 15 分）1. 已知某变电站6kV母线导体型号为LMY-100×10矩形导体，三相平放，相间距为25cm，跨距为120cm，额定环境温度θe=25℃，长期发热允许温度θg.xu=70℃。

6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，短路持续时间t d=0.5s。

设环境温度θ0=30℃，试用工程条件校验6kV母线的动稳固性。

2. 接线下图所示，视110kV母线为无穷大电源，6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，θ0=30℃，短路持续时间t d=0.5s。

电子科技大学22春“电气工程及其自动化”《发电厂电气部分》期末考试高频考点版（带答案）一.综合考核(共50题)1.在交流电路中，总阻抗()。

A.等于电阻与电坑之和B.等于电阻与电坑之比C.与电阻、电坑组成阻抗三角形参考答案：C2.现代高压开关电气设备中广泛采用多种灭弧方式，其中不属于的是()。

A、利用灭弧介质B、利用气体或油吹动电弧C、采用多断口熄弧D、窄缝灭弧参考答案：D3.交流电弧可以在过零值时自然熄灭。

()A.正确B.错误参考答案：A4.为了促进电弧熄灭，一方面需要减少游离；一方面应加强()。

A、复合B、扩散C、游离D、去游离参考答案：D5.能源按能否再生分为可再生能源和()。

A、二次能源B、新能源C、非再生能源D、含能体能源参考答案：C6.变压器油粘度增加，对变压器散热效果()。

A、变好B、变差C、变化不大参考答案：B7.不可修复元件的()简记MTTF。

A.可靠度B.不可靠度C.故障率D.平均无故障工作时间参考答案：D8.一般三项电源，通常都连成()。

A、三角形或星形B、V型C、Z型参考答案：A9.一个元件的预定时间t内和规定条件下执行规定功能的概率，称为()。

A.可靠度B.不可靠度C.故障率D.平均无故障工作时间参考答案：A10.交流电A、B、C三相涂刷相色依次是()A、黄绿红B、黄红绿C、红绿黄D、绿红黄参考答案：A11.()需要附加一套励磁系统。

A.同步电动机B.鼠笼式异步电动机C.绕线式异步电动机D.步进电动机参考答案：A12.单位时间内，电流所做的功称为()A、电功率B、无功率C、视在功率D、有功功率加无功功率。

参考答案：A13.变压器的变比是()。

A、高、低压绕组的匝数比B、空载时高、低压侧额定电压之比C、额定负载时，高、低压侧额定电压之比参考答案：B14.在变压器中性点装设消弧线圈的目的是()。

A、提高电网电压水平B、限制变压器故障电流C、补偿网络接地时的电容电流参考答案：C15.变压器油的颜色应是()。

《发电厂变电站电气设备》期末试题(附答案)《发电厂变电站电气设备》课程期末试题,高等职业技术院校适用《发电厂变电站电气设备》期末试题一、名词解释（每题4分，共20分）1．电力系统：2. 跨步电压：3. 二次设备：4. 厂用电：5. 接地：二、填空题（每空1分，共20分）1. 用电设备一般允许电压有的变动范围。

2. 从生产到供给用户使用一般要经过发电、、、配电和用电几个环节。

3. 隔离开关的作用是① ；② ；③可与断路器配合完成倒闸操作。

4. TN系统中的TN-C系统采用三相四线制供电，TN-S系统采用供电，TN-C-S采用供电，其中系统具有更高的电气安全性。

5．电力系统中性点的接地方式分为三种、不接地和。

6．电气设备的接地，按其作用可分为、和保护接地。

7．电压互感器TV的一次绕组与一次被测电力网相，二次绕组与二次测量仪表和继电器的电压线圈连接。

8．总的来讲，高压断路器在电网中起两方面的作用，即和。

9．电网中有几级熔断器串联，当某元件发生过负荷时，保护该元件的熔断器应该熔断，即为熔断；如果保护该元件的熔断器不熔断，而上一级熔断器熔断，即为熔断。

10.二次回路是络，其内容包括高压电气设备和输电线路的控制、、、测量与监察、继电保护、操作电源等系统。

三、选择题（每题2分，共20分。

请将答案填写在下框内。

） 1. 下列哪项不是断路器和隔离开关的区别：A. 断路器有灭弧装置，而隔离开关没有B.隔离开关不能切、合短路电流C. 保证电路工作安全D.隔离开关不能带负荷操作 2. 在中性点经消弧线圈接地系统中，通常采用的补偿方式是: A.全补偿B.欠补偿 C.过补偿D.以上均不是3. 电流互感器结构上的特点是A.匝数多、导线细B.匝数多、导线粗C.匝数少、导线细D.匝数少、导线粗 4. 枢纽变电所的特点是 A.位于变电所的枢纽点《发电厂变电站电气设备》课程期末试题,高等职业技术院校适用B.全所停电后，将引起大面积停电或系统瓦解C.电压等级很高D.全所停电将引起区域电网解列5. 当前的核电站是利用来进行发电的。

《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV 时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

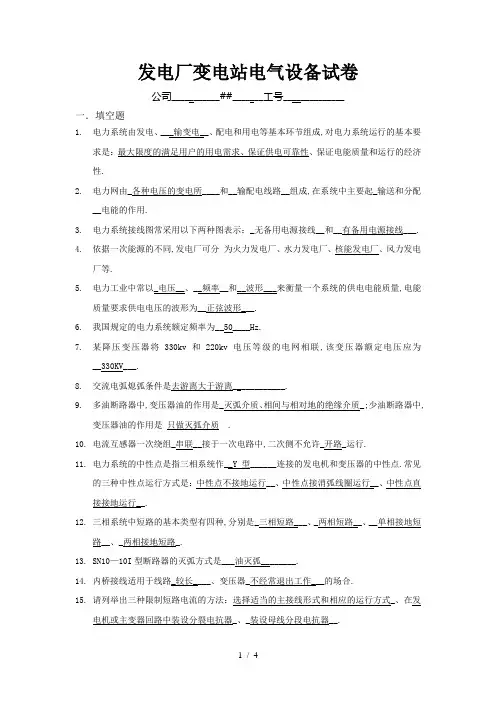

发电厂变电站电气设备试卷公司___________##_______工号______________一．填空题1.电力系统由发电、___输变电__、配电和用电等基本环节组成,对电力系统运行的基本要求是：最大限度的满足用户的用电需求、保证供电可靠性、保证电能质量和运行的经济性.2.电力网由_各种电压的变电所____和__输配电线路__组成,在系统中主要起_输送和分配__电能的作用.3.电力系统接线图常采用以下两种图表示：_无备用电源接线__和__有备用电源接线___.4.依据一次能源的不同,发电厂可分为火力发电厂、水力发电厂、核能发电厂、风力发电厂等.5.电力工业中常以_电压__、__频率__和__波形___来衡量一个系统的供电电能质量,电能质量要求供电电压的波形为__正弦波形___.6.我国规定的电力系统额定频率为__50____Hz.7.某降压变压器将330kv和220kv电压等级的电网相联,该变压器额定电压应为__330KV___.8.交流电弧熄弧条件是去游离大于游离____________.9.多油断路器中,变压器油的作用是_灭弧介质、相间与相对地的绝缘介质_;少油断路器中,变压器油的作用是只做灭弧介质 .10.电流互感器一次绕组_串联__接于一次电路中,二次侧不允许_开路_运行.11.电力系统的中性点是指三相系统作__Y型______连接的发电机和变压器的中性点.常见的三种中性点运行方式是：中性点不接地运行__、中性点接消弧线圈运行__、中性点直接接地运行__.12.三相系统中短路的基本类型有四种,分别是_三相短路___、_两相短路__、__单相接地短路__、_两相接地短路_.13.SN10—10I型断路器的灭弧方式是___油灭弧________.14.内桥接线适用于线路_较长____、变压器_不经常退出工作___的场合.15.请列举出三种限制短路电流的方法：选择适当的主接线形式和相应的运行方式_、在发电机或主变器回路中装设分裂电抗器_、_装设母线分段电抗器__.二．判断题16.隔离开关在操作上应遵循母线侧隔离开关先合后断的原则.〔×〕17.带旁路断路器的单母线分段接线在检修各支路断路器时会造成支路停电.〔×〕18.LFC—10表达的是10KV等级瓷绝缘的电压互感器.〔×〕19.高压负荷开关只能开断短路电流.〔×〕20.二次设备是指接在变压器二次侧的电气设备. 〔×〕21.在小接地电流系统中允许带一点接地故障继续运行两小时.〔√〕22.短路功率是指短路时的实际电功率. 〔×〕23.发电厂对短路点的电距离越大,短路对电厂的影响就越大.〔×〕24.合闸时间就是指从操作机构合闸线圈接通合闸脉冲起到三相电路完全合上的一段时间.〔√〕25.通常110kV以下系统均为小接地短路电流系统.〔×〕26.从供电可靠性考虑,线路加装自动重合闸装置来避免永久性故障的发生.〔×〕27.运行时规定不能带负荷拉开隔离开关.〔√〕28.电弧特性显示熄灭直流电弧比熄灭交流电弧难.〔×〕29.0.2级为电压互感器最高准确度等级.〔√〕30.用电设备的额定电压等于电力网的额定电压.〔√〕三．不定项选择题：31.我国规定电气设备电压允许偏移一般不应超过额定电压的_____D_____.a〕±0.2% 〔b〕±0.5% 〔c〕±2% 〔d〕±5%32.外桥式接线适用于线路较__C__和变压器___C__经常切换的方式.a〕长,需要〔b〕长,不需要〔c〕短,需要〔d〕短,不需要33.在中性点经消弧线圈接地系统中,通常采用的补偿方式是___C________a〕全补偿〔b〕欠补偿〔c〕过补偿〔d〕以上均不是34.下列设备中,属一次设备的有_____B\C\D_______a〕电压表〔b〕断路器〔c〕发电机〔d〕熔断器35.下列关于短路的说法不正确的是_____A\D______.〔a〕三相短路是对称短路故障；〔b〕短路种类主要有四种；〔c〕短路时会伴随着电弧的产生；〔d〕发生短路时电网电压升高.36.中性点不接地系统发生d<1>时,非故障相电压会______B_____.a 〕不变〔b 〕上升为线电压〔c 〕下降为零〔d 〕上升２倍37. 发电机额定电压为____B_______a 〕e Ge U U =〔b 〕e Ge U U 05.1=〔c 〕G Ge U U 1.1=〔d 〕以上均不对38. 当前的核电站是利用 来进行发电的. 〔B 〕A. 核聚变B. 核裂变C. 核热变D.核化变39. 我国规定正常运行的大容量电网频率允许偏差是 . 〔A 〕A. ±0.2%B.±0.3%C. ±0.4%D.±0.5%40. 下列描述中体现中性点直接接地系统优点的是 . 〔C 〕A.中性点只发生少量的偏移； B.非故障相的相电压变成线电压； C.消除了由于接地电弧引起的过电压； D. 可以彻底避免瞬间性故障的发生.41. 当系统的频率降低时,通过调节系统的 来维持稳定.〔B 〕A. 有功功率B. 无功功率C. 电压D.电流42. 简单的单母线接线形式具有以下缺点 . 〔A\B\C\D 〕A.母线范围发生故障,所有回路停电； B.母线隔离开关检修,所有回路停电； C.母线检修,所有回路停电； D. 线路断路器检修,该线路停电.43. 下列属于主接线方案拟订步骤的是 . 〔A\B\C\D 〕A.与电站相联接的电网与负荷资料分析； B.主变台数和容量的确定； C.方案的比较； D. 互感器的配置.44. 描述SN1-10正确是 . 〔B\C 〕A.设计号为10的隔离开关； B.设计号为1的断路器； C.10kV 断路器； D. 10kV 隔离开关.45. 下列哪些是减小电流互感器误差的途径. 〔A 〕A.减小负载阻抗； B.增大二次绕组的阻抗； C.增大铁芯的导磁能力； D. 增加一、二次侧匝数.四、试确定下图中发电机、变压器和用电设备的额定电压.答：发电机的额定电压：10×1.05=10.05KV变压器T1的额定电压：一次侧：10.5KV,二次侧：242KV变压器T2的额定电压：一次侧：220KV,二次侧：121KV、38.5KV变压器T3的额定电压：一次侧：35KV,二次侧：6.3KV变压器T4的额定电压：一次侧：10.5KV,二次侧：3.15KV用电设备的额定电压：3KV五、分析题：画出具有两回电源进线、四回出线的单母线分段带旁路母线,采用分段断路器兼作旁路断路器的电气主接线图；并说明用分段断路器替代出线断路器的倒闸操作过程.检修1QF为例,说明倒闸操作过程：第一步：合上QSd,断开QFd,QS2,合上QFd,如果QFd没有自动跳闸说明旁路母线完好.第二步：合上1QSp,将线路1切换至旁路母线上运行.断开1QF与两侧的隔离开关,即可退出1QF进行运行.。

西安交通大学22春“电气工程及其自动化”《发电厂电气部分》期末考试高频考点版（带答案）一.综合考核(共50题)1.在分析电气主接线可靠性时，要综合考虑()。

A.发电厂或变电站在电力系统中的地位和作用B.负荷性质和类别C.设备的制造水平D.长期实践运行经验参考答案：ABCD2.海拔超过()的地区称高原地区。

A.1000mB.1200mC.1500mD.2000m参考答案：A3.断路器的额定电流是指在任意的环境温度下，断路器允许通过的最大电流值。

()A.正确B.错误参考答案：B4.下面关于电气接线的描述，错误的是()。

A.电气主接线(又称一次接线和电气主系统)由一次设备按预期生产流程所连成的接受和分配电能的电路B.电气二次接线：由二次设备所连成的电路，代表了发电厂或变电所电气部分主体结构及各种运行方式，是电力系统网络结构的重要组成部分C.电气主接线直接影响运行的可靠性、灵活性和经济性，并对设备选择、继电保护的配置以及控制方式的拟定都有决定性作用参考答案：CD5.厂用供电电源包括()。

A.工作电源B.备用启动电源C.事故保安电源D.照明电源参考答案：ABC6.导体和电器的动、热稳定以及电器的开断电流，按()计算。

A.三相导体B.两相短路C.单相短路D.所用短路中最严重的情况参考答案：D7.电能的质量包括频率、电压、波形。

()A.正确B.错误参考答案：A8.目前我国采用的中性点工作方式有()。

A.中性点直接接地B.中性点经消弧线圈接地C.中性点不接地D.中性点随意接地参考答案：ABC外桥形电气主接线适用于()A.水电厂B.火电厂C.桥路有穿越功率D.出线的线路长、雷击率高E.桥路无穿越功率参考答案：AC10.短路时导体的热稳定条件是其最高温度不超过长期发热的最高允许温度。

()A.正确B.错误参考答案：B11.对电力系统运行的基本要求有()A.保证对用户供电的可靠性B.保证电能的良好质量C.保证运行的最大经济性D.必须有大量的电力存储参考答案：ABC12.加装旁路母线的关键目的是不停电检修出线断路器。

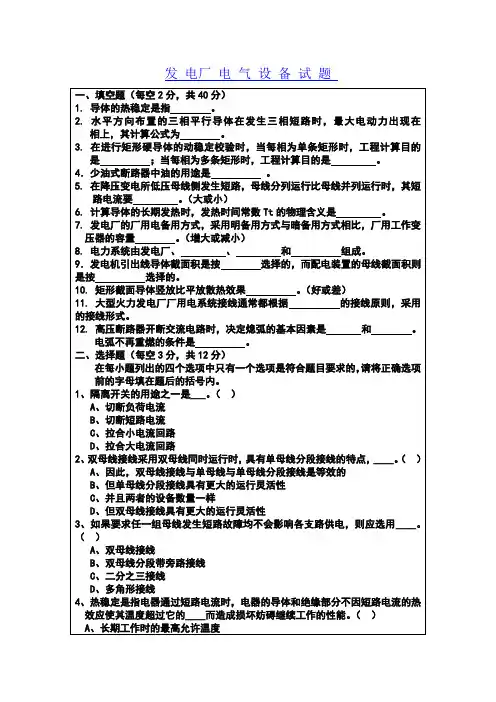

发电厂电气设备试题发 电 厂 电 气 设 备 试 题 答 案一、填空题（40分）1. 导体的短时最高发热温度不超过导体材料的短时最高允许温度2. B 相271073.1sh i a L ⋅⋅⨯-3. 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距 4．灭弧介质 5. 小6. 在绝热状态下，导体温升达到稳定温升所需的时间7. 减小8、变电站、输电线路、用户9．经济电流密度 长期发热运行电流 10. 好11. 按炉分段 单母线分段12. 弧隙电压恢复强度 弧隙介质恢复强度 弧隙介质恢复强度>弧隙电压恢复强度二、选择题（12分）1、C2、D3、C4、C三、按要求完成下面各题（48分） ① 计算发电机引出线的经济截面；（6分）AGN14438.0105.103102005.1I 05.1I 36max =⎪⎪⎭⎫ ⎝⎛⨯⨯⨯⨯⋅==（2分） 根据Tmax = 3200h ，查得经济电流密度J = 1.06 (A/mm 2)（2分）则发电机引出线的经济截面为：13611.061443J S J ===N I （mm 2） （2分）② 若选用2×（80×8）的铝矩形母线且导体平放，计算其能否满足导体正常发热的要求；（6分）按导体平放，查得2×（80×8）的铝矩形母线的 Ial=1858A ，Ks=1.27。

（2分）计算温度修正系数966.025702870K ＝－－=θ，（2分） 则实际载流量为 17951858966.0K =⨯=⋅al I θ（2分）显然，Imax ＝1443 < 1795，可见能满足导体正常发热的要求③ 按②中所选导体计算短路前母线工作温度；（2分）CI I Calοο5517951443)2870(28)(222282max 0al 0i =⋅-+=⋅-+=θθθθ （2分）④ 按②中所选导体计算短路时最高工作温度；（12分） 短路切除时间 )(3.02.01.0t t t ab pr ks =+=+= （2分）周期分量热效应为()())(6.15020221028123.010"12Q 2222222/2p s kA I I I t k k t t k ⋅=+⋅+⋅=+⋅+⋅=（2分） 因为)(1)(3.0t k s s <=，查表得非周期分量等效时间 T = 0.2(s)，则非周期分量热效应 )(8.156282.0"T Q 222np s kA I ⋅=⋅⋅=＝ （2分）短路全电流热效应)(4.3078.1566.150Q Q Q 2np p k s kA ⋅=+=+=由C ο55i =θ查得)/(1045.0A 416i m J ⋅Ω⨯=（2分）则1626162k i f 10468.0)008.008.02(104.3071045.0Q A A ⨯=⨯⨯⨯+⨯=+=∴S（2分） 查得导体短路时最高工作温度C ο65f =θ（2分）⑤ 计算热稳定最小截面；（4分）由C ο55i =θ，查得93C = （2分） )(5.21293/27.110307.4/K Q S 26s k min mm C =⋅⨯=⋅=∴（2分）⑥ 按②中所选导体计算作用在母线上的最大电动力；（4分）冲击电流为)(4.712828.12"kA I K i sh sh =⋅⋅⋅⋅=＝ （2分）则最大电动力N/m)(1260104.717.011073.111073.1F 62727max ＝⨯⋅⋅⨯=⋅⋅⨯=--sh i a（2分）⑦ 按②中所选导体计算每相2条导体间的电动力；由 1.0808==h b（2分）和 09.080882=+=+-=+-h b b b h b b a （2分） 查得形状系数 4.0=K（2分）则每相2条导体间的电动力N/m)(45.63724.0104.71008.01105.21105.2f 628282-b1＝⋅⨯⋅⋅⨯=⋅⋅⋅⨯=--K i b sh⑧ 按②中所选导体计算由条间允许应力决定的条间衬垫的最大允许跨距。

《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂4.核电厂的系统由核岛和组成。

答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源6.由一次能源经加工转换的另一种形态的能源。

答：二次能源7.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器16.电气主接线中应用最多的开关电器是_________。

答：隔离开关17. _________起汇集和分配电能的作用。

答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。

答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。

答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。

《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂4.核电厂的系统由核岛和组成。

答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源6.由一次能源经加工转换的另一种形态的能源。

答：二次能源7.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器16.电气主接线中应用最多的开关电器是_________。

答：隔离开关17. _________起汇集和分配电能的作用。

答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。

答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。

答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。

（完整）发电厂电气部分期末考试题（含答案）,推荐文档《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

声明：本试题答案由作者本人撰写，仅供参考《发电厂电气部分》试卷核分人签名一、单项选择（每题2分，计20分）1．隔离开关的用途之一是（C）。

A、切断负荷电流B、切断短路电流C、拉合小电流回路D、拉合大电流回路2．双母线接线采用双母线同时运行时，具有单母线分段接线的特点（D）A、因此，双母线接线与单母线与单母线分段接线是等效的B、但单母线分段接线具有更大的运行灵活性C、并且两者的设备数量一样D、但双母线接线具有更大的运行灵活性3．多油断路器中油的用途是（B）。

A．灭弧介质B．灭弧介质和绝缘介质C．绝缘介质D以上都不对4．短路电流的计算按系统内（B）。

A.正常运行方式B. 最小运行方式C. 最大运行方式D. 满足负荷运行方式5．发生三相对称短路时，短路电流为（A）。

A.正序分量B.负序分量C.零序分量D.正序和负序分量6．三相电动力计算公式中的形状系数Kf决定于（B）。

A．导体的机械强度B．导体的形状C．导体的布置位置D．导体的形状及相对位置7、海拔超过（A ）的地区称高原地区。

A.1000ｍB.1200ｍC.1500ｍD.2000ｍ 8、屋外配电装置中隔离开关和互感器均采用（C ） A ．低式布置 B ．中式布置 C ．半高式布置 D ．高式布置 9．工作接地是指（C ） （区分于保护接地） A ．为保证工作人员安全而采取的接地措施 B ．为保护电气设备而采取的接地措施C ．为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D ．为防止雷击而采取的接地措施10．导体和电器的动、热稳定以及电器的开断电流，按（D ）计算。

A.三相导体 B.两相短路 C.单相短路 D.所用短路中最严重的情况二、填空题（每空1分，计30分）1． 电力系统由发电厂、 __变电所_______________、______输电线__________和_配电系统及负荷__________________组成。

2．电流互感器正常运行时二次侧不允许___开路_______________。

《发电厂电气设备》综合复习资料一、选择题1、发生短路时，电动力的频率为：[ ] A.50赫兹 B.主要为50赫兹和100赫兹两种频率2、熔断器的熔断时间与电流间的关系曲线称为：[ ] A.安秒特性 B.伏安特性3、变压器并联运行时，必须满足：[ ] A.联接组别严格一致 B.变比严格一致 C.阻抗严格一致 D.容量严格一致4、下面对发电厂的描述最准确的是：[ ]A.火电厂因其耗能大，效率低，已经不承担主要电力负荷。

B.我国的水力发电承担主要电力负荷，我国的水力资源已经得到大力开发。

C.凝汽式电厂效率高于热电厂，因此我国正大力发展凝汽式大型火电厂。

D.水电厂运行灵活，效率高，且具有调相、调峰、事故备用的功能，可提高电网运行的灵活性、可靠性。

5、提高线路的输电电压，可以减小电路的：[ ] A.功率损耗 B.电压降 C.无功损耗 D.功率损耗耗和电压降 6、110-220kv 以上电网,中性点 ，称为 接地系统。

[ ]。

A.直接接地、或经消弧线圈接地；小电流B.直接接地、或经消弧线圈接地；大电流C.不接地；小电流7、下面的变压器绕组接法中,适合中性点直接接地的220kv 电压侧变压器绕组接法为：[ ] A.Y N B.Y C.△ 8、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的[ ]而造成损坏，而妨碍继续电器工作的性能。

A.长期工作最高允许温度B.短路最高允许温度9、中性点不接地电力网发生单相接地故障时，非故障相地对地电压：[ ] A.不变 B.升高到线电压10、两台变压器主接线采用内桥式接线时，适合[ ]的场合。

A.线路较短，线路故障少，而变压器经常进行切换。

B.线路较长，线路需要经常检修切换，而变压器不需要经常检修切换的场合。

11、对于高层建筑、地下建筑等场合，选择变压器的形式应为：[ ]A.油冷却变压器B.干式变压器12、式子2t K I t Q 表示：[ ]A.电器热稳定校验公式。

发电厂变电所电气设备期末考试卷(A一、填空题(每空一分1、电气设备把发、送、供、用电直接有关的主要电气设备称为(。

2、电气一次设备有((等,电气二次设备有((等。

3、枢纽变电所的特点是( ,( ( 等。

4、电气接线中母线的作用是(和(电能,加装旁路母线的作用是(。

5、隔离开关的作用是(辅助作用是(和(。

6、电压互感器(接在一次回路中,正常是二次侧接近(状态运行,严禁(运行。

7、在稳定燃烧的电弧中热游离和去游离处于(状态。

8、电弧产生的条件,只要电源电压大于(电流大于(。

二、选择题(每题两分(1、抽水蓄能电厂的作用大部分都是:A、低负荷时蓄水,高峰负荷时发电B、绝大部分只能是蓄水C、低负荷时发电,高峰负荷时蓄水D、备用(2、枢纽变电所的特点是:A、位于变电所的枢纽点B、全所停电后,将引起区域电网解列C、电压等级很高D、全所停电将引起系统解列,甚至出现瘫痪(3、用于两种电压等级之间交换功率的变压器称为:A、主变压器B、联络变压器C、厂用变压器D、所用变压器(4、厂用电接线的基本形式是A、单母线不分段B、双母线不分段C、单母线按锅炉分段D、双母线按锅炉分段(5、如果短路切除时间大于1秒时,则A、应考虑非周期分量的影响B、可不考虑非周期分量的影响C、不考虑周期分量的影响D、都不考虑(6、单母线接线在检修母线隔离开关时,必须A、断开全部电源B、断开部分电源C、只断开要检修的隔离开关D、都不对(7、变压器与110KV及以上的两个中性点直接接地的电力系统相连接时,一般选用A、普通三绕组变压器B、双绕组变压器C、自耦变压器D、电抗器(8、变压器正常使用年限为20 ~ 30年是指变压器绕组最热点的温度维持在A、 80℃B、 120℃C、 140℃D、 98℃(9、自耦变压器的效益系数定义为A、额定容量与标准容量之比B、标准容量与额定容量之比C、一次额定电压与二次额定电压之比D、一次额定电流与二次额定电流之比(10、发电机可以维持15~30min短时异步运行,是指A、汽轮发电机B、有阻尼绕组的水轮发电机C、无阻尼绕组的水轮发电机D、都不对三、判断题(每题一分1、电流互感器在使用时不容许开路(2、蓄电池是非独立操作电源属于直流操作电源。

《发电厂及变电站电气设备》期末考试试题B及答案宁德师范学院物理与电气工程系《发电厂及变电站电气设备》期末考试试卷（B）班级姓名座号得分_____________一、填空题(每空1分，共20分)1.电力系统是由_________、升压变电所、__________、降压变电所及电力用户所组成的统一整体。

2.电弧熄灭的措施主要有：提高触头开断速度、__________、增大绝缘介质气体压力、_________和将触头置于真空密室中。

3.电压互感器的准确等级有四个，分别是______、0.5、______、3。

4.母线是汇集和分配电流的_____导体，类型有______母线和硬母线之分。

5.高压断路器是高压电器中最主要的部分，在空载、_______和________状态下都应可靠动作。

6.隔离开关的作用主要有隔离电源、_____________和_______________。

7.电气主接线中双母线接线分为不分段的双母线、____________、双母线带旁路和_______接线。

8.自用电负荷按重要性分类可分为____________、次重要负荷和____________。

9.接地系统是由__________和____________组成的整体。

10.触电是指人体的不同部位受到________的作用，在人体内产生_________，造成的伤害甚至危及生命安全。

二、单项选择题（每题2分，共20分）11．下列不是衡量电能质量的指标是( )。

A. 电压B. 相位σC. 频率D. 波形12．电气设备的额定电压是指________，额定电流是指允许长期通过的__________。

（）A．相电压最大电流值B．相电压电流有效值C．线电压最大电流值D．线电压电流有效值13．我国电力系统中220KV及以上电压等级的系统都采用中性点直接接地运行方式，其首要原因是（）。

A．降低绝缘水平B．提高输送能力C．降低电压等级D．降低短路电流14．变电站自用电中最重要的负荷是( )。

《发电厂变电所电气设备》考试试卷及答案《发电厂变电所电气设备》试卷(A)卷课程:《发电厂变电所电气设备》班级: 学号: 姓名:1 2 3 4 5 6 7 8 题号总分分数命题者: 评卷者:一、填空题(每题2分，共20分)1、 (游离)就是使电子从围绕原子核运动的轨道中解脱出来，成为自由电子的过程;(去游离)是异号带电质点相互中和，成为中性质点的过程。

2、根据断路器的灭弧介质及作用原理的不同，可分为(油断路器)、(空气断路器)、SF(断路器)、(真空断路器)、自产气断路器、和磁吹断路器几种类型。

63、高压负荷开关通常与(熔断器)配合，正常的负荷电流操作由(负荷开关)来完成，故障电流由(熔断器)来实现分断。

4、 TA代表的是(电流)互感器，TV代表的是(电压)互感器;TA的一次绕组一般(串联)于一次回路内，TV的一次绕组一般(并联)于一次回路内。

5、电流互感器的二次额定值为(5)A或(1)A;电压互感器的二次额定值为(100) V或(100/?3)V。

6、运行中的电流互感器二次回路在进行检修或测试时千万不可出现(开)路现象，也不允许在电流互感器二次回路装接(熔断器)。

7、电气主接线的基本形式有(单母线)接线、(双母线)接线、(带旁路母线)接线、(桥形)接线、(多角形)接线和(单元)热线。

8、若需检修断路器，一般应先断开(断路器)，再断开(线路)侧隔离开关，最后断开(母线)侧隔离开关;恢复供电时的合闸操作顺序与此相(反)。

9、相同容量的电动机电压低的价格较(低)，效率较(高)，所以在满足技术要求的前(第1页/共4页)提下，就优先采用较(低)电压的电动机。

10、现代化发电厂的厂用电都是由(主发电机)通过厂用变压器或(电抗器)经(电缆)线路供电。

11、设计配电装置时，经常使用的是配电装置的(配置)图、(平面)图和(断面)图。

其中(配置)图不要求按比例尺寸绘制。

12、校验载流导体的短路状态热稳定可以计算其最高(温度)，也可以计算其最小允许(截面)。
