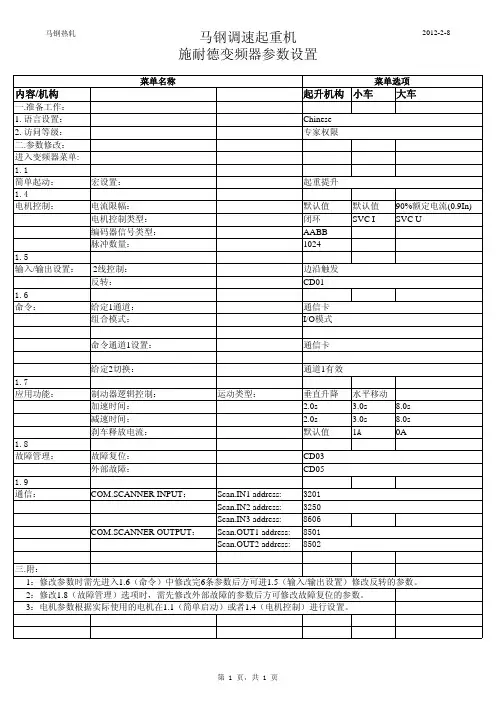

马钢热轧马钢调速起重机施耐德变频器参数设置2012-2-8内容/机构起升机构小车大车一.准备工作：1. 语言设置：2. 访问等级：二.参数修改：进入变频器菜单:1.1简单起动：宏设置：1.4电机控制：电流限幅：默认值默认值90%额定电流(0.9In)电机控制类型：闭环SVC ISVC U编码器信号类型：AABB 脉冲数量：10241.5输入/输出设置： 2线控制：反转：1.6命令：给定1通道：组合模式：命令通道1设置：给定2切换：1.7应用功能：制动器逻辑控制：运动类型：垂直升降水平移动加速时间： 2.0s 3.0s 8.0s 减速时间：2.0s3.0s 8.0s 刹车释放电流：默认值1A 0A 1.8故障管理：故障复位：外部故障：1.9通信：COM.SCANNER INPUT ：Scan.IN1 address:Scan.IN2 address:Scan.IN3 address:8606COM.SCANNER OUTPUT ：Scan.OUT1 address:Scan.OUT2 address:三.附：1：修改参数时需先进入1.6（命令）中修改完6条参数后方可进1.5（输入/输出设置）修改反转的参数。

2：修改1.8（故障管理）选项时，需先修改外部故障的参数后方可修改故障复位的参数。

3：电机参数根据实际使用的电机在1.1（简单启动）或者1.4（电机控制）进行设置。

专家权限起重提升边沿触发CD038502CD05320132508501通道1有效CD01通信卡菜单名称菜单选项通信卡I/O 模式Chinese 第 1 页，共 1 页。

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。

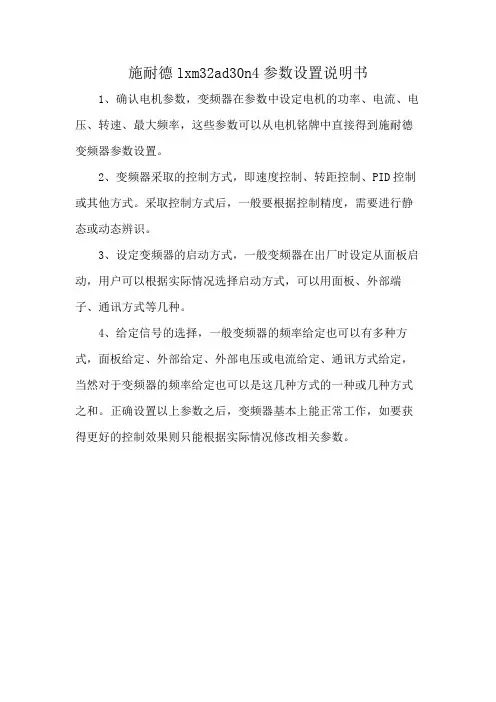

施耐德lxm32ad30n4参数设置说明书
1、确认电机参数，变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到施耐德变频器参数设置。

2、变频器采取的控制方式，即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。

3、设定变频器的启动方式，一般变频器在出厂时设定从面板启动，用户可以根据实际情况选择启动方式，可以用面板、外部端子、通讯方式等几种。

4、给定信号的选择，一般变频器的频率给定也可以有多种方式，面板给定、外部给定、外部电压或电流给定、通讯方式给定，当然对于变频器的频率给定也可以是这几种方式的一种或几种方式之和。

正确设置以上参数之后，变频器基本上能正常工作，如要获得更好的控制效果则只能根据实际情况修改相关参数。

工作令：02011020-1施耐德变频器ATV71 参数设置Writer：lxz 1072251957 Company：tzjszx本设置基于出厂设置。

如不是请进入1.12出厂设置里进行恢复。

本设置需要使用施耐德图形显示终端。

准备工作，记录变频器所驱动电机的数量、额定电压、定子电流、额定功率、额定转速。

步骤：A．主菜单界面，选择2 访问等级，选择专家权限。

B．进入1 变频器菜单里的1.1简单启动，输入参数：电机额定功率大车90 主小车单电机22 主小车双电机44 副小车11电机额定电压380电机额定电流大车169.6 主小车单电机45.8 主小车双电机91.6 副小车24.9电机额定速度大车935 主小车974 副小车945C．在1.1简单启动里选择自整定——》请求自整定，等待，直到画面上显示自整定已完成。

D．在1.1简单启动里设置：加速时间大车10s 主小车6s 副小车6s 可以根据需要进行更改减速时间大车10s 主小车6s 副小车6s 可以根据需要进行更改低速频率7.5Hz 此为一档速度，可以根据需要进行更改E．进入1.5 输入/输出设置，R1设置，继电器R1分配，选择变频器运行R2设置，继电器R2分配，选择变频器故障F．进入1.7 应用功能，分别设置以下内容：斜坡，减速时间自适应，选择“无”；预设速度，（1）2个预设速度，选择“LI5”；（2）4个预设速度，选择“LI6”；（3）预设速度2，设为“20Hz”，此为二档速度，可根据需要更改；（4）预设速度3，设为“30Hz”，此为三档速度，可根据需要更改；（5）预设速度4，设为“40Hz”，此为四档速度，可根据需要更改，不得超过50Hz。

多电机设置（仅用于主小车）多电机选择，设为“Yes”2套设置设为“DI4”G．进入1.8 故障管理，选择故障复位，将故障复位设置为DI3将产品复位分配同样设置为DI3H．主小车由于存在单双电机切换，将以上参数按照主小车单电机设置完成后，合上主小车输出切换开关（使DI4有高电平输入），再从步骤B开始按照主小车双电机设置，直到步骤G。

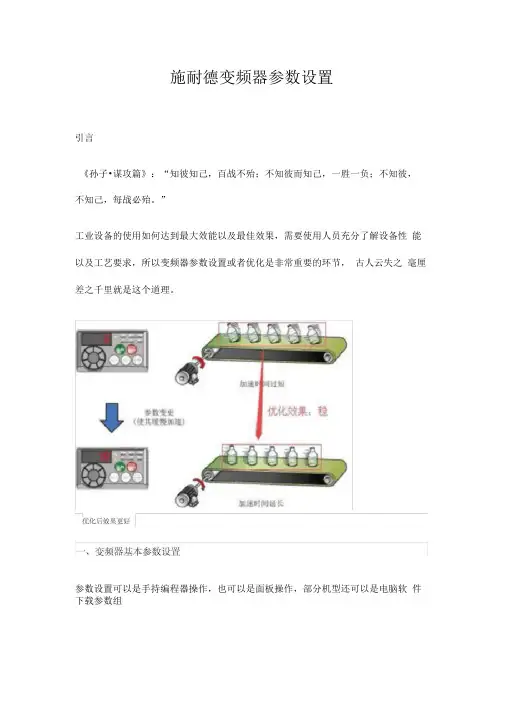

施耐德变频器参数设置引言《孙子•谋攻篇》：“知彼知己，百战不殆；不知彼而知己，一胜一负；不知彼，不知己，每战必殆。

”工业设备的使用如何达到最大效能以及最佳效果，需要使用人员充分了解设备性能以及工艺要求，所以变频器参数设置或者优化是非常重要的环节，古人云失之毫厘差之千里就是这个道理。

参数设置可以是手持编程器操作，也可以是面板操作，部分机型还可以是电脑软件下载参数组面板按键简介1、变频器运转的最简配置1.1电机铭牌参数几线制 电压V 、电流A 、频率Hz1.2电机限制参数（优化）EWfflfrlii・IfiCEMT)保心朋罰您• tt -jicw/ -»xawi^-?<l CCWt ^HWF —W HIPR- tj・專大总漏屮攜縫fJL 知霍過+缨编悅KM 繼議启动加减速时间 输出频率上下限值 制动模式□丽弹控制了□〔2甘控制“比）口〔工线控制住⑴左堆嬉笛：由翳人耿辱卩或耳戒舟毎;3卩呈】或*奈町博刖i两亍应疔规■snuree〔專事）JE数示開：專现!2鳩（脉冲貶制h用 4 ^fi'称冲!£構握功・用*卿1"称冲Furt•气.fl^lHllflWh接线方式选择trm甜厂凹■5Q 6(3[5CHrlECK5O)D [50Hl IEC](J' (IEG.口[GCH I NtMAh^oit MT MANt»M«9rn re«N*a.下■的i*trum*io■丁网.rwKnsioM» ・i 賣・・fM c)Cfh[<miFmi)(Fr$).[車机■庫也廈15卸)甲[■此糊岀IMVT)wo・口赴iiMjn哺(电机紬備■柚1】冋，闻9【丙谅>1弹旳，'」［输入"相）［□［电机tl宦功率］出習黄鼎鶴笊們决护骼tt上馆出的电郴僦tS孰»* [ lC»Fr}>[CQH>^q)^Q), 口啊最E輯冲hl >1 - ffiOH： FJfiMA] ((；.)), |U HP( Wyo砸」［电机猟定电圧］MS 口【龍网■«■・■辅帧*■!«旧均狈电1巾變HLD （自亩陣罠］严山岀购故陳，井自由曙机.tojRRkt-e, ［«AMM）HIMIMK.■KIBUAQ相比*祖■・.ffwavait只可更厦罔・魅Htn的daTH■中m问KE»I tsdimmus^a*TV6MMJ I100 P ?40VMTV61M«N4t 300 V 4«0V ^*TV61*»^X| 400 T 600 V-*rv61w¥i AOO□［电机験定电5«］j机“上馆出的僵机5不眺連,u［胆机施罡頻痂］o.» ■■ 1・J A福晌■■庫砂虚re由冷龙狗壘聞0 stsfiftHi, os 劉n舷50 HfI&E*上mmfimMv,出厂愴■期期u. tt*( K^O rainwHi. ■・imvnwHj.」［呢机Htift度310 ft 60.000 rpni 由变・■■崔■出龙锯kt上话岀萨;申机酬里冶山一ttiuUlffiMl：* 0 X Fpm. MtB 为10.00 K SO OOkrpm. __MBMUt tttffWlBBftMWllHt AUHtWlAftnM・ BH苹»IBM7电机铭牌参数二、变频器调试注意事项变频器调试步骤一般遵循：通电测试、空载运行测试，带载运行测试，联机互动测试1.通电测试通电测试主要是测试变频器各操作按键是否正常有效，显示模块是否正常麗示屛与按键的功能显示与按键是否正常2. 变频器空载运行测试主要测试项目：变频器手动，点动运行是否正常，加减频率是否流畅。

发放施耐德变频器参数设置说明施耐德变频器是一种电力变频设备，能够调节电机的转速和输出电压，实现对电力系统的精确控制。

在使用施耐德变频器前，需要对其进行参数设置，以确保其正常运行和满足特定应用需求。

首先，需要设置变频器的基本参数。

这些参数包括电源电压、频率、输出电压、额定电流等。

电源电压和频率是根据应用环境来确定的，需要与电机的额定电压和频率相匹配。

输出电压需要根据具体负载来确定，一般来说，输出电压应该接近于电机工作时的额定电压。

额定电流是电机能够承受的最大电流值，需要根据电机的额定功率和电压来计算。

其次，需要设置变频器的控制方式。

施耐德变频器有多种控制方式可选，例如恒定转速控制、恒定转矩控制等。

恒定转速控制是指通过调节变频器的输出频率来实现电机恒定转速的控制，适合于对转速要求较高的应用。

恒定转矩控制是指通过调节变频器的输出电流来实现电机恒定转矩的控制，适合于对负载变化较大的应用。

需要根据具体应用需求选择合适的控制方式，为此需要了解变频器的各种控制方式的特点和适用范围。

在设置变频器的控制方式时，还需要设置速度和转矩的上下限。

这些限制值可以根据具体应用需求来设定，以保证电机在工作范围内的稳定运行。

比如，可以根据转矩值来确定电机的负载变化范围，从而设定转矩的上下限，避免负载过大或过小导致电机失速或过载。

此外，还需要设置变频器的保护参数。

保护参数包括过流保护、过载保护、过温保护等。

这些保护参数可以根据变频器和电机的额定值来设定，以保证电机在工作过程中不受损坏。

例如，可以设定过流保护值，当电机电流超过这个值时，变频器会自动停机保护。

最后，还需要设置变频器的通信参数。

施耐德变频器支持多种通信协议，例如Modbus、CANopen等。

通过设置通信参数，可以实现与其他设备的数据交换和远程监控。

需要根据具体应用需求选择合适的通信协议和设置相应的参数。

以上是对施耐德变频器参数设置的一些建议，根据具体应用需求和设备技术要求，可能还需要设置其他参数。

ATV施耐德变频器参数设置ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流(按电机额定电流倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值（计算公式：16÷40x压力+4 ，40是传感器量程)CrH3 控制最大值（对应13-18MPa，稳定在15，16MPa）AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。

施耐德变频器通用参数设置步骤施耐德ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。

参数设置完毕，如下流程图所示。

其他参数的设置可参照这个流程。

具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。

对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。

1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。

ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。

如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。

2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。

3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。

具体操作为：进入“1.1简单设置” 或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。

施耐德变频器参数设置通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。

其他参数的设置可参照这个流程。

具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。

对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。

1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。

ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。

如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。

2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。

3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。

具体操作为：进入“1.1简单设置”或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。

如果自整定成功，屏幕显示“电阻已整定（done）”，否则显示“no”。
