专利名称：一种新型除湿再热多联式空调系统及其控制方法专利类型：发明专利
发明人：谭秋晖,杨亚华,徐来福,刘宝山,王之鹏,刘聪,张泽隆申请号：CN202011283955.4
申请日：20201117
公开号：CN112361474A
公开日：
20210212
专利内容由知识产权出版社提供
摘要：本发明涉及一种新型除湿再热多联式空调系统及其控制方法，包括室外机和室内机，所述室外机包括压缩机、第一四通阀、第二四通阀、室外换热器、气液分离器、室外电子膨胀阀、第一截止阀、第二截止阀和第三截止阀；所述室内机包括第一室内机、第二室内机和第三室内机；所述第一室内机包括第一室内换热器；所述第二室内机包括第二室内换热器和第三室内换热器；所述第三室内机包括第四室内换热器和第五室内换热器。
本发明可根据室内环境需求，对冷媒进行灵活分配，使同一系统的室内机可以根据实际需求运行除湿降温模式或除湿再热模式等不同模式，充分满足用户的需求，值得推广。
申请人：南京天加环境科技有限公司
地址：210046 江苏省南京市经济开发区恒业路6号
国籍：CN
代理机构：南京天华专利代理有限责任公司
更多信息请下载全文后查看。

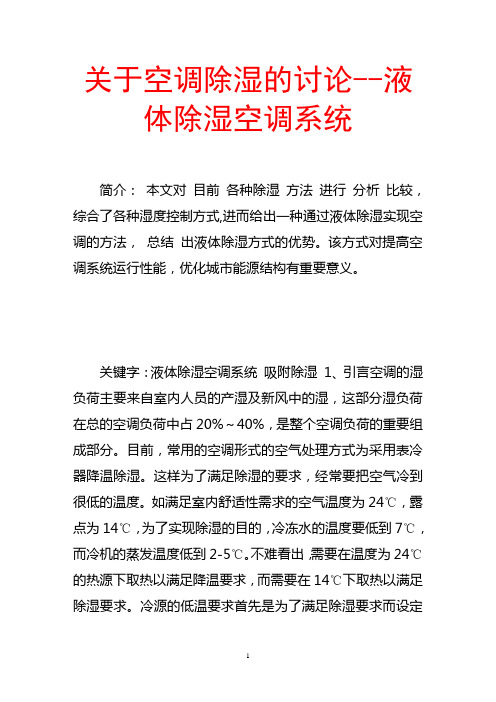

关于空调除湿的讨论--液体除湿空调系统简介：本文对目前各种除湿方法进行分析比较，综合了各种湿度控制方式,进而给出一种通过液体除湿实现空调的方法，总结出液体除湿方式的优势。
该方式对提高空调系统运行性能，优化城市能源结构有重要意义。
关键字：液体除湿空调系统吸附除湿 1、引言空调的湿负荷主要来自室内人员的产湿及新风中的湿，这部分湿负荷在总的空调负荷中占20%～40%，是整个空调负荷的重要组成部分。
目前，常用的空调形式的空气处理方式为采用表冷器降温除湿。
这样为了满足除湿的要求，经常要把空气冷到很低的温度。
如满足室内舒适性需求的空气温度为24℃，露点为14℃，为了实现除湿的目的，冷冻水的温度要低到7℃，而冷机的蒸发温度低到2-5℃。
不难看出，需要在温度为24℃的热源下取热以满足降温要求，而需要在14℃下取热以满足除湿要求。
冷源的低温要求首先是为了满足除湿要求而设定的，若只是为了降温，蒸发温度可以高的多。
为了除湿在冷凝过程中把干空气也冷到了同样低的温度，某些情况下还需要再热来满足送风温度的要求，这也造成能量的浪费。
所以，需要一种能够独立除湿的手段，把除湿和降温过程分开，从而使用温度较高的冷源就能把空气处理到送风状态，提高制冷机的效率，也可提高室内的舒适性。
本文对目前各种除湿方法进行分析比较，进而给出一种通过液体除湿实现空调的方法。
2、现有的除湿方法及吸附除湿过程的基本原理2.1 几种现有除湿方法除湿有很多方法，归纳起来如下表：除湿原理除湿方式特点通过降低空气中饱和含水量的办法使水份析出冷凝除湿效率低（如引言所述）将空气加压冷凝干空气也同时被压缩，功耗大营造一个外部吸湿源来吸收空气中的湿膜法除湿另一侧抽真空（依靠膜两侧的水蒸气分压差）抽真空方法同样耗功很大，另外对膜的强度也有很高的要求另一侧加热再生（依靠膜两侧的水蒸气化学势差）膜本身很薄，膜两侧的温差很小，而温差又是产生化学势差的原因，所以，导致膜两侧的传湿动力很小，不可行利用吸附材料吸湿固体吸附材料多孔材料：硅胶，活性炭，沸石（分子筛），氧化铝凝胶，有机物及盐类：高分子材料，氯化锂晶体等液体吸附材料溴化锂，氯化锂，氯化钙，乙二醇，三甘醇等[2]对表中各种除湿方式比较可以看出，利用吸附材料除湿是现有的除湿方式中能够实现湿度独立控制的较为可行的方式。
空调除湿模式工作原理
空调除湿模式通过降低室内空气的相对湿度来减少湿度。
该模式使用的原理主要包括以下几个方面。
首先，空调除湿模式通过调节室内温度，降低室内空气中的相对湿度。
相对湿度是指空气中所含水分的百分比，当相对湿度较高时，空气中的水汽含量较大。
空调除湿模式会降低室内温度，使得空气中的水汽凝结成液态水，在空调系统中排出，从而降低湿度。
其次，空调除湿模式还通过循环运行空调系统来去除湿气。
空调系统内的蒸发器会吸收室内空气中的热量，将其冷却并凝结水汽。
冷凝水会通过排水管道排出室外，从而降低室内湿度。
此外，空调除湿模式还利用空调系统中的过滤器。
过滤器可以过滤空气中的灰尘、细菌等有害物质，提高室内空气的质量。
通过循环处理空气，并过滤其中的湿气和杂质，空调除湿模式可以有效解决室内湿度过高的问题。
总的来说，空调除湿模式通过调节室内温度，循环处理空气和过滤湿气以降低湿度。
这种模式在潮湿的环境中非常有用，可以提高室内的舒适度，并预防湿度导致的问题，如霉菌滋生、家具受潮等。
空调除湿什么原理
空调除湿是通过空调内部的制冷循环系统来实现的。
空调除湿的原理主要是利用冷凝和蒸发的物理过程来降低空气中的湿度，从而达到除湿的效果。
首先，空调除湿的原理是基于空气中的水蒸气在不同温度下的凝结和蒸发。
当空调内部的制冷循环系统启动时，室内空气被抽入空调内部，经过滤净化后，进入蒸发器。
在蒸发器内，制冷剂以低温低压状态下流经，吸收室内空气中的热量，使得室内空气温度下降，水蒸气凝结成水滴，从而降低了室内空气的湿度。
其次，除湿过程中，空调系统会将凝结的水滴收集起来，通过排水管道排出室外，保持室内空气的干燥。
同时，制冷循环系统会将制冷剂重新加热，使其恢复到高温高压状态，然后再次流经蒸发器，完成下一轮的除湿循环。
总的来说，空调除湿的原理是通过制冷循环系统将室内空气中的水蒸气凝结成水滴，然后排出室外，从而降低室内空气的湿度。
这种物理过程既能够保持室内空气的干燥，又能够降低空气中的湿度，提高室内空气的舒适度。
除湿的原理虽然简单，但是在实际应用中，需要根据室内空间的大小、湿度和温度的变化来调节空调的工作模式，以达到最佳的除湿效果。
此外，还需要定期清洁和维护空调设备，保证其正常运行，确保除湿效果的持久和稳定。
总的来说，空调除湿的原理是基于制冷循环系统对室内空气中的水蒸气进行凝结和排除，从而降低室内空气的湿度。
通过合理的调节和维护，空调除湿能够有效地改善室内空气质量，提高人们的生活舒适度。
