ABB漏电断路器 编号解释

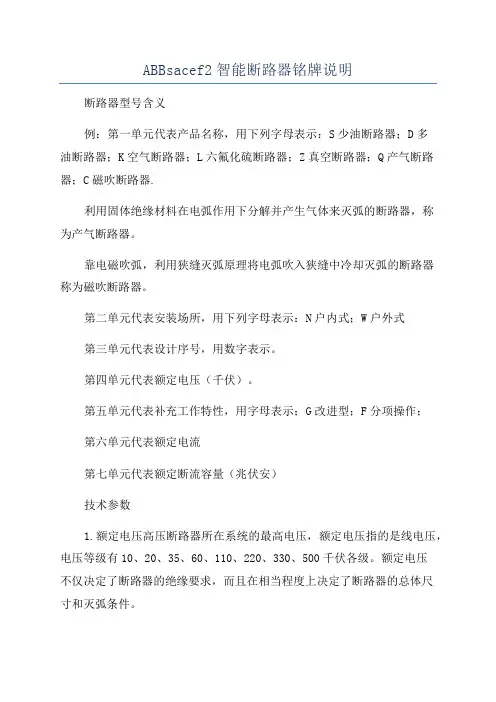

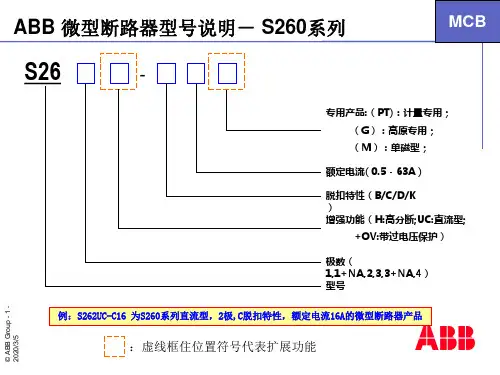

ABBsacef2智能断路器铭牌说明断路器型号含义例：第一单元代表产品名称，用下列字母表示：S少油断路器；D多油断路器；K空气断路器；L六氟化硫断路器；Z真空断路器；Q产气断路器；C磁吹断路器.利用固体绝缘材料在电弧作用下分解并产生气体来灭弧的断路器，称为产气断路器。

靠电磁吹弧，利用狭缝灭弧原理将电弧吹入狭缝中冷却灭弧的断路器称为磁吹断路器。

第二单元代表安装场所，用下列字母表示：N户内式；W户外式第三单元代表设计序号，用数字表示。

第四单元代表额定电压（千伏）。

第五单元代表补充工作特性，用字母表示；G改进型；F分项操作；第六单元代表额定电流第七单元代表额定断流容量（兆伏安）技术参数1.额定电压高压断路器所在系统的最高电压，额定电压指的是线电压，电压等级有10、20、35、60、110、220、330、500千伏各级。

额定电压不仅决定了断路器的绝缘要求，而且在相当程度上决定了断路器的总体尺寸和灭弧条件。

2.额定绝缘水平用雷电冲击电压（Up）来表示，操作冲击电压（Us）和工频电压（Ud）的额定耐受电压值应根据Up选择同一水平值。

绝缘水平有对地、相间和断路器断口三个值。

主要考虑断路器设备接受快波前和缓波前过电压作用的程度、系统中性点接地方式和过电压限制装置的型式。

3.额定电流在规定的使用和性能条件下能持续通过的电流有效值。

4.额定短时耐受电流断路器在合闸状态下能够承载的电流有效值。

断路器的额定短时耐受电流等于其额定断路开断电流。

5.额定短路持续时间断路器设备在合闸状态下能够承载的短时耐受电流的时间间隔。

350~800kV为2s252~363kV为3S126kV及以下为4S6.额定峰值耐受电流在规定的使用和性能条件下，断路器设备在合闸状态下能够承载的额定短时耐受电流第一个大半波电流峰值。

额定峰值耐受电流等于额定短路关合电流，等于2.5倍额定短时耐受电流。

7.额定短路开断电流额定短路开断电流是在规定的使用和性能条件下，断路器能开断的最大短路电流。

断路器型号意义含义
1.厂家代码：断路器型号通常以几个字母开头，这些字母代表着具体
的制造厂家。

这是为了方便用户识别和标识设备制造商。

2.断路器类型：断路器型号的第二部分通常是一个数字和字母的组合，表示断路器的具体类型。

常见的类型包括空气断路器（ACB）、模块化断
路器（MCB）、塑壳断路器（MCCB）等。

3.额定电流：断路器型号的第三部分是一个数字，表示断路器的额定
电流。

额定电流是指断路器能够正常运行的最大电流值。

这个值一般以安
培（A）为单位。

4.极数：断路器型号的第四部分表示断路器的极数，即断路器能够连
接的电气设备的数量。

常见的极数有1P、2P、3P和4P。

其中，“P”代
表极杆。

5.连接能力：断路器型号的第五部分表示断路器的连接能力，即断路
器能够承受的最大短路电流。

这个值一般以安培（A）为单位。

6. 供电系统：断路器型号的最后一部分通常表示供电系统的特性，
如交流供电系统（AC）、直流供电系统（DC）、脉流供电系统（pulse）等。

断路器型号的意义在于提供了关于断路器规格、特性和适用环境的详
细信息。

通过断路器型号，用户能够准确选择适合自己需求的断路器，并
确保电气设备的安全运行。

此外，断路器型号也是断路器制造商之间竞争
和比较的重要标准，用户可以根据不同型号的特点和性能进行选购。

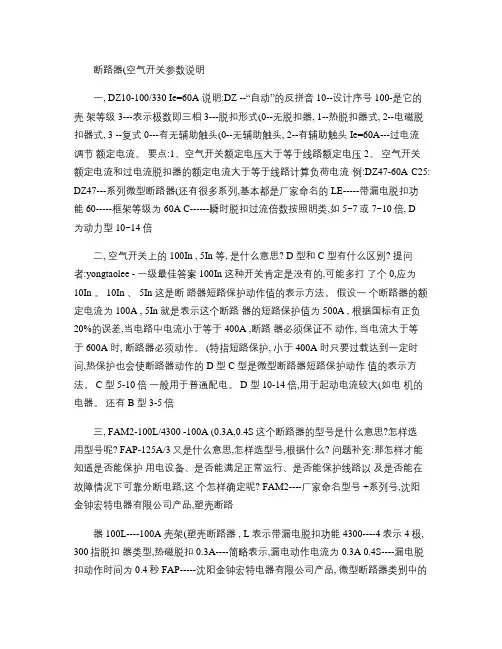

断路器(空气开关参数说明一, DZ10-100/330 Ie=60A 说明:DZ --“自动”的反拼音 10--设计序号 100-是它的壳架等级 3---表示极数即三相 3---脱扣形式(0--无脱扣器, 1--热脱扣器式, 2--电磁脱扣器式, 3 --复式 0---有无辅助触头(0--无辅助触头, 2--有辅助触头 Ie=60A---过电流调节额定电流。

要点:1、空气开关额定电压大于等于线路额定电压 2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流例:DZ47-60A C25: DZ47---系列微型断路器(还有很多系列,基本都是厂家命名的 LE-----带漏电脱扣功能 60-----框架等级为 60A C------瞬时脱扣过流倍数按照明类,如 5~7或 7~10倍, D为动力型 10~14倍二, 空气开关上的 100In , 5In 等, 是什么意思? D 型和 C 型有什么区别? 提问者:yongtaolee - 一级最佳答案 100In 这种开关肯定是没有的,可能多打了个 0,应为10In 。

10In 、 5In 这是断路器短路保护动作值的表示方法。

假设一个断路器的额定电流为 100A , 5In 就是表示这个断路器的短路保护值为 500A , 根据国标有正负20%的误差,当电路中电流小于等于 400A ,断路器必须保证不动作, 当电流大于等于 600A 时, 断路器必须动作。

(特指短路保护, 小于 400A 时只要过载达到一定时间,热保护也会使断路器动作的 D 型 C 型是微型断路器短路保护动作值的表示方法。

C 型 5-10倍一般用于普通配电。

D 型 10-14倍,用于起动电流较大(如电机的电器。

还有 B 型 3-5倍三, FAM2-100L/4300 -100A (0.3A,0.4S这个断路器的型号是什么意思?怎样选用型号呢? FAP-125A/3又是什么意思,怎样选型号,根据什么? 问题补充:那怎样才能知道是否能保护用电设备、是否能满足正常运行、是否能保护线路以及是否能在故障情况下可靠分断电路,这个怎样确定呢? FAM2----厂家命名型号 +系列号,沈阳金钟宏特电器有限公司产品,塑壳断路器 100L----100A 壳架(塑壳断路器 , L 表示带漏电脱扣功能 4300----4表示 4极, 300指脱扣器类型,热磁脱扣 0.3A----简略表示,漏电动作电流为 0.3A 0.4S----漏电脱扣动作时间为 0.4秒 FAP-----沈阳金钟宏特电器有限公司产品, 微型断路器类别中的隔离开关 125A/3----125A, 3极选用断路器的原则:1、保护用电设备,满足正常运行2、保护线路 3、故障情况下可靠分断电路(隔离开关无此功能补充说明:1、设备正常运行电流,及轻微过载运行电流,断路器不应动作 2、出现持续过负荷、设备过载运行,断路器应延时动作 3、运行过电流超出线路额定载流量时,断路器短延时动作4、出现故障大电流,断路器瞬时动作 5、最不利情况下,断路器下端出现极限短路电流,断路器应可靠切断故障电流, 避免对上级系统造成影响四, 断路器型号 EZD-100E/3300 100A的含义答案:这是一个错误的型号书写方式。

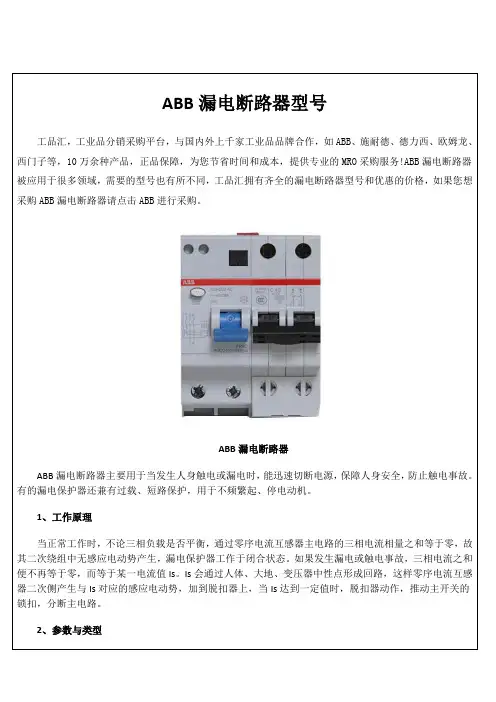

ABB漏电断路器型号
工品汇，工业品分销采购平台，与国内外上千家工业品品牌合作，如ABB、施耐德、德力西、欧姆龙、西门子等，10万余种产品，正品保障，为您节省时间和成本，提供专业的MRO采购服务!ABB漏电断路器被应用于很多领域，需要的型号也有所不同，工品汇拥有齐全的漏电断路器型号和优惠的价格，如果您想采购ABB漏电断路器请点击ABB进行采购。

ABB漏电断路器
ABB漏电断路器主要用于当发生人身触电或漏电时，能迅速切断电源，保障人身安全，防止触电事故。

有的漏电保护器还兼有过载、短路保护，用于不频繁起、停电动机。

1、工作原理
当正常工作时，不论三相负载是否平衡，通过零序电流互感器主电路的三相电流相量之和等于零，故其二次绕组中无感应电动势产生，漏电保护器工作于闭合状态。

如果发生漏电或触电事故，三相电流之和便不再等于零，而等于某一电流值Is。

Is会通过人体、大地、变压器中性点形成回路，这样零序电流互感器二次侧产生与Is对应的感应电动势，加到脱扣器上，当Is达到一定值时，脱扣器动作，推动主开关的锁扣，分断主电路。

2、参数与类型。

施耐德公司断路器产品断路器C65漏电保护附件Vigi C65电磁式漏电保护附件C32H-DC直流断路器EA9AH交流微断路器EA9AN交流微断路器C32N空开被低压断路器OSM系列替代如：OSM32N/C1ANSX塑壳断路器带TM-D热磁脱扣单元ABB公司断路器产品ISOMAX系列塑壳断路器E系列相关产品空气断路器－Emax电子脱扣器- PR121/P、PR122/P及PR123/PEmax系列空气断路器，配备了先进的基于微处理器技术的脱扣器：PR121/P、PR122/P及PR123/P。

基本型PR121/P提供整套的标准保护功能和一个完善友好的用户界面。

PR122/P和PR123/P 采用模块化结构概念，根据设计和客户的要求，可实现一套集完善的保护、准确的测量、信号指示或对话功能为一体的断路器。

电子脱扣器的主要特点：•运行时不需外部电源•采用微处理器技术•精密度高•对电流的真实值R.M.S反应灵敏•具有故障原因指示以及脱扣数据记录•各型号的脱扣器可互换•中性线的设定情况：- 可设定为OFF或相电流的50%、100%或200%，应用于E1、E2、E3、E4/f、E6/f，以及带外部中性线保护的E4和E6-可设定为OFF或相电流的50%，应用于E4和E6空气断路器－Emax X1 技术数据一览表系列产品的共同特性规格空气断路器－Emax X1电子脱扣器- PR331/P、PR332/P主要特点：•运行时不需外部电源•使用微处理器技术•精密度高•对电流的真实值R.M.S反应灵敏•故障原因指示以及脱扣数据记录•脱扣器可互换保护功能：过载保护- 具有反时限长延时脱扣特性选择性短路保护- 具有反时限或定时限短延时脱扣特性塑壳断路器－Tmax技术数据一览表塑壳断路器－Tmax电子脱扣器- PR331/P、PR332/P 电子脱扣器- PR231/P、PR232/P塑壳断路器－Tmax剩余电流脱扣器C221 和RC222 剩余电流脱扣器RC221 和RC222 适用于3 / 4 极固定式T1、T2 和T3 断路器。

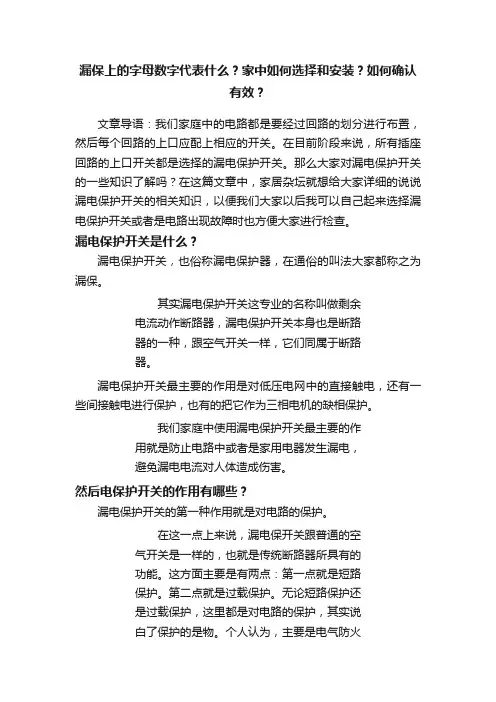

漏电断路器的字母和数字是什么意思DZ15LE系列漏电断路器的型号及其含义如下：DZ15LE（D）-□/□90□比如：DZ15LE-40/3N901为列D：表示低压断路器Z：表示塑料外壳式15：表示厂家设计序号。

各厂家设计序号不同。

LE（D）：表示电子式漏电电流动作型如果只是LE：表示电子式漏电断路器第一个方框：是数字，表示壳架等级额定电流（数字后面加上安培，用这个字母A表示），也就是说，该线路工作最大电流不能超过此值。

第二个方框：单独是数字；或者是数字和字母组合，表示级数，如果写的是2的话，就是2极，如果写的是3的话，就是3极，如果写的是4的话，就是4极，如果写的是3N的话，就是三线四极。

90：表示液压式电子脱扣器第三个方框：是数字，表示过电流脱扣器用途代号，如果是1的话：表示照明上使用的如果是2的话，表示电动机和发电机大功率上使用的。

DZ15LE-□/□90比如：DZ15LE-40/290为列D:表示低压断路器Z：表示塑料外壳式15：表示厂家设计序号。

各厂家设计序号不同。

LE：表示电子式漏电断路器第一个方框：是数字，表示壳架等级额定电流（数字后面加上安培，用这个字母A表示），也就是说，该线路工作最大电流不能超过此值。

第二个方框：单独是数字；或者是数字和字母组合，表示极数。

如果写的是2的话，就是2极，如果写的是3的话，就是3极，如果写的是4的话，就是4极，如果写的是3N的话，就是三线四极。

90：表示液压式电子脱扣器。

DZL18系列漏电断路器的型号及及含义如下DZL18-□比如：DZL18-20为列D：表示低压断路器Z：表示塑料外壳式L：表示漏电断路器18：表示厂家设计序号。

各厂家设计序号不同。

最后一个方框：是数字，表示壳架等级额定电流（数字后面加上安培，用这个字母A表示），也就是说，该线路工作最大电流不能超过此值。

DZ47LE漏电断路器的型号及含义如下这是一款低压塑料外壳式高分断小型漏电断路器DZ47LE-□比如：DZ47LE-63C63□□D：表示低压断路器Z：表示塑料外壳式47：表示厂家设计序号。

断路器型号释译说明一、断路器型号释译断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

其代表意义为：产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。

装置地点代号：N—户内；W—户外。

设计序列代号：以数字1、2、3……表示。

额定电压，KV。

其它补充工作特性标志：G—改进型；F—分相操作。

额定电流，A。

额定开断电流，KA。

特殊环境代号。

GW-110(III)W-630G------隔离开关W------户外使用110---------适用于额定电压为110KV的系统中（Ⅲ）-------Ⅲ型（设计序号）630---------适用于额定电流在630A以下的系统中GN22-10/2000G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关二、常用断路器说明DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a 的电路中。

保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

DZ12系列塑料外壳式断路器，体积小巧，结构新颖、性能优良可靠。

主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v，三舷00v及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。

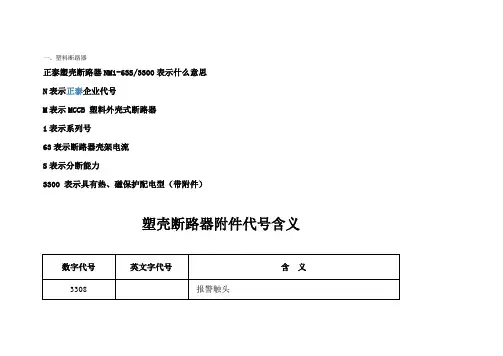

一、塑料断路器正泰塑壳断路器NM1-63S/3300表示什么意思N表示正泰企业代号M表示MCCB 塑料外壳式断路器1表示系列号63表示断路器壳架电流S表示分断能力3300 表示具有热、磁保护配电型（带附件）塑壳断路器附件代号含义塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

??????然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系??????Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

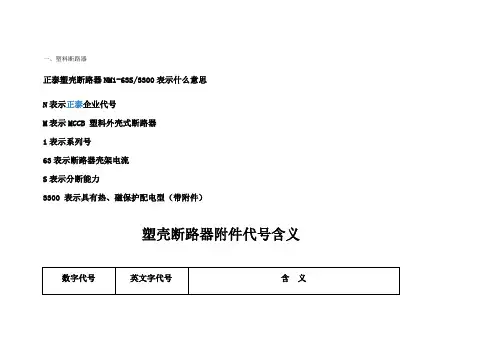

一、塑料断路器正泰塑壳断路器NM1-63S/3300表示什么意思N表示正泰企业代号M表示MCCB 塑料外壳式断路器1表示系列号63表示断路器壳架电流S表示分断能力3300 表示具有热、磁保护配电型（带附件）塑壳断路器附件代号含义塑料外壳式断路器 以下简称MCCB ，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品 如常熟开关厂的CMl、天津低压开关厂TM30等 。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
