山东理工大学《采矿学》课程设计题目：某地下铁矿采矿方法设计学院：资源与环境工程学院班级：学号：姓名：指导老师：张军课程设计时间：2013年7月1日～7月19日序论一．课程设计目的未来矿山企业的总工程师──矿物资源工程专业的学生，无论是在勘探设计单位承担矿山设计任务，还是在科研院所从事专业科研开发事业，或者在生产企业进行专业技术与行政管理工作，对于地下开采起主导作用的采矿方法，都必须具有正确选择设计采矿方法的知识和能力。
本次课程设计是在学习了相关专业基础和专业课程的基础上，通过设计，得到专业工程设计基本能力的初步训练，为毕业设计及今后从事专业技术工作打下基础。
也是对同学们以前所学知识掌握与运用能力的检验。
采矿方法课程设计，要求同学们在给定基础资料的基础上，通过翻阅专业参考书和相关文献，综合运用所学知识，确定技术方案，掌握正确的步骤和内容，进行必要的科学计算，并运用规范的技术语言（规范的图纸及说明书）将设计意图及设计结果表达出来。
二．课程设计任务1．设计任务：某地下矿山采矿方法设计2．设计要求：①根据所给地质资料及开采技术条件选择合适的采矿方法；②设计确定所选采矿方法的各类结构参数；③设计确定所选采矿方法的各种技术经济指标；④绘制采矿方法标准方案图；⑤编写采矿方法设计说明书（A4纸）。
三．课程设计题目某铁矿走向长500m左右，倾斜延伸260～570m；矿体走向为西段NE向、中部EW向、东段NE向，倾向SE，倾角20°～40°；矿体埋深370～590m，平均厚度14.14m；密度3.84g/cm3，平均品位51.88%；矿体形态呈似层状、扁豆状，具分枝复合膨缩现象。
四．课程设计方式学生按设计大纲要求，按照设计题目条件综合应用《采矿学》所学知识，每个人独立完成一份课程设计。
设计者之间可以讨论、借鉴，但不得相互抄袭，疑难问题可与指导教师共同研究解决。
本课程设计要求方案进行技术分析与经济比较。
1.课程设计概述1.1矿区概况新寨里辉沸石矿有县级公路通过矿山东南部，距矿山约500m远处通公路，交通一般。
矿山地理坐标为：东径110°25′24″~110°25′46″，北纬26°18′52″~ 26°19′16″。
矿山属中—低山地貌，矿山西部最高山为1391m海拔，最低处为625．4m，地形相对高差765．6m。
地势西高东低。
山间有小溪水由西向东流径矿山至巫山河，流量随季节而变化，春夏两季流量大，冬季多干枯（未作流量测试），最高洪水位630。
地形坡度较大（多大于20°），地表溪水泻流而下，无压覆矿产倒灌矿坑的隐患。
1.2设计依据设计的矿山是新寨里辉沸石矿，课程设计技术参数：1. 开采标高：+650m～+400m；2. 采用留矿采矿法开采，阶段高度50m，脉内平巷放矿闸门装矿；3. 矿床开采下盘移动角66°，上盘移动角60°，走向端部移动角72°；4. 矿山规模为10万吨/年。
井下采用有轨运输。
1.3设计内容地下矿山开拓方案选择和设计。
2.矿山地质2.1概述矿山范围中主要为岩浆岩（后述）和第四系（残坡积层），在矿山北西部出露有板溪群马底驿组地层，其岩性主要为风化钙质片岩。
第四系地层发育，该区地表大都被第四系所覆盖，基岩露头甚少。
第四系岩性主要为残坡积层，为砂质粘土、松散、结构力差。
围岩兰蓉花岗岩体为加里东期。
矿山范围中全为岩浆岩，无褶皱构造，主要表现为断裂构造．兰蓉大断层贯穿整个矿山，从岩性和地形地貌中观察，断层位置可见，但由于地表第四系，覆盖层发育，断层破碎带特征不祥。
2.2矿区地质第四系地层发育，该区地表大都被第四系所覆盖，基岩露头甚少。
第四系岩性主要为残坡积层，为砂质粘土、松散、结构力差。
矿山范围中主要为岩浆岩即兰蓉花岗岩体；矿山位于兰蓉花岗岩体的中心部位，其岩性主要为中粒斑状黑云母花岗岩。
岩体长轴方向近于南北向，呈岩株产出。

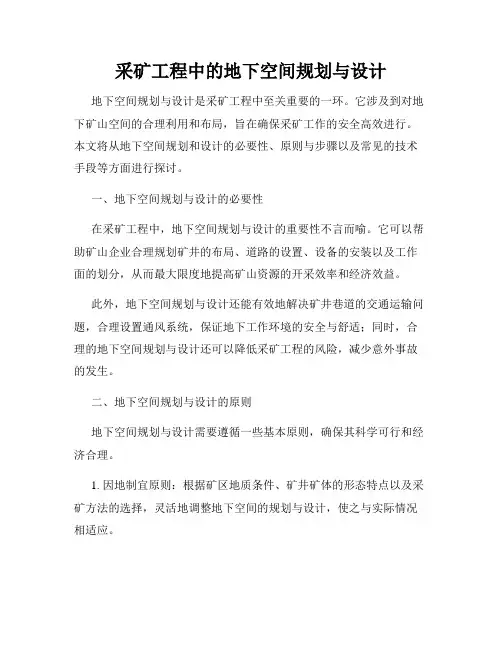

采矿工程中的地下空间规划与设计地下空间规划与设计是采矿工程中至关重要的一环。
它涉及到对地下矿山空间的合理利用和布局，旨在确保采矿工作的安全高效进行。
本文将从地下空间规划和设计的必要性、原则与步骤以及常见的技术手段等方面进行探讨。
一、地下空间规划与设计的必要性在采矿工程中，地下空间规划与设计的重要性不言而喻。
它可以帮助矿山企业合理规划矿井的布局、道路的设置、设备的安装以及工作面的划分，从而最大限度地提高矿山资源的开采效率和经济效益。
此外，地下空间规划与设计还能有效地解决矿井巷道的交通运输问题，合理设置通风系统，保证地下工作环境的安全与舒适；同时，合理的地下空间规划与设计还可以降低采矿工程的风险，减少意外事故的发生。
二、地下空间规划与设计的原则地下空间规划与设计需要遵循一些基本原则，确保其科学可行和经济合理。
1. 因地制宜原则：根据矿区地质条件、矿井矿体的形态特点以及采矿方法的选择，灵活地调整地下空间的规划与设计，使之与实际情况相适应。
2. 安全原则：在地下空间规划与设计中，安全是首要考虑的因素。
应合理布置逃生通道、安全出口，并确保道路、巷道、支架等设施的稳固可靠。
3. 环保原则：地下空间规划与设计要注重保护矿区周边的自然环境，合理利用资源、减少矿山开采对环境的负面影响，采用绿色可持续的开采方式。
4. 经济原则：在地下空间规划和设计中，应注重提高资源利用率和经济效益，降低开采成本，确保矿山的可持续发展。
三、地下空间规划与设计的步骤地下空间规划与设计通常包括以下几个步骤：1. 调查与勘探：对矿区地质条件、矿体形状和分布进行详细的调查与勘探工作，获取必要的数据和参数。
2. 分析与评估：基于调查与勘探结果，进行数据的整理与分析，对地下空间的特点进行评估，确定开采方法和工作面的划分。
3. 规划与布局：依据评估结果，制定地下空间规划与设计方案，包括巷道、设备、通风系统等的布局与设置。
4. 优化与调整：根据实际情况，对规划与布局方案进行优化与调整，确保其技术可行和经济合理。

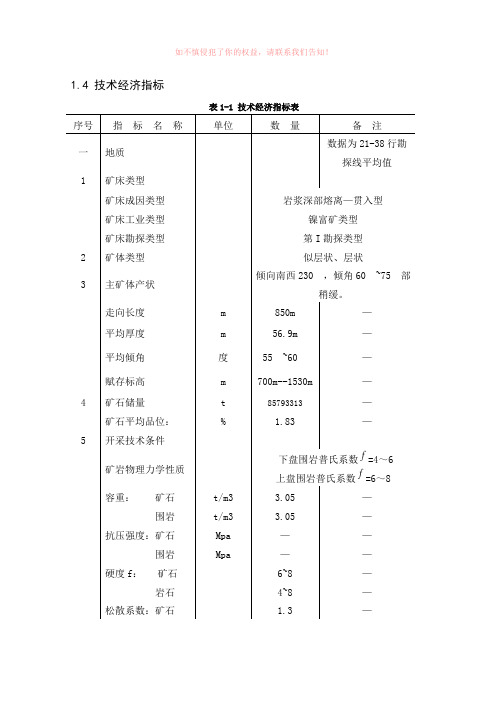

1.4 技术经济指标表1-1 技术经济指标表似层状、层状倾向南西230，倾角60~75部稍缓。
55~60第2章矿山地质略第三章 矿山生产能力3.1 矿山工作制度矿山年有效的工作天数按330天算，采用三八工作制，即每日三班，每班工作八小时。
3.2 矿山生产能力验证矿山生产能力即年产量，一般是根据国家对矿山规定的最终产品产量要求计算年采出矿石量、矿山设计的任务即从技术可能性和经济合理性验证矿山生产能力，毕业设计则是根据指导教师下达的设计任务书验证该矿山生产能力。
3.2.1矿山开采年下降速度验证生产能力年下降速度是计算矿山生产能力的一项综合性指标，它与实际开采矿山的地质条件，回采工艺，机械化程度，技术管理水平以及操作人员的技术水平和素质有十分密切的联系，是矿山综合水平的反映。
因此年下降速度的选用与矿山的可比性十分重要。
根据矿山开采年下降速度验证生产能力计算如下。
EK K VS A a m a ργη-=1 （3-1）=9.01.18.096.097.005.372305.815⨯⨯⨯⨯⨯⨯=2747189.98 式中 A a —矿山年产量，t/a ；V —矿床开采年下降深度，15m/a ； S —矿床开采面积，72305.8m 2；γ—矿石体重，3.05t/m ；η—矿石回收率，回收率 为97%[2]； ρ—矿石贫化率，取4.0%[2]； Ε—地质影响系数，取0.8[2]；K m —矿体厚度修正系数，取1.1[2]； K α—矿体倾角修正系数，取0.9[2]。
可知，满足280万t/a 的生产能力。
3.2.2经济上合理的服务年限验证生产能力根据经济上合理的服务年限验证生产能力计算如下。
)1(ρη-=j a T Q A （3-2）=96.03397.085793313⨯⨯=2708968.54 t 式中 Q —矿床可采工业储量85793313t ； η—矿石总回收率，为97%； ρ—矿石贫化率，4.0%；Tj —经济合理的服务年限（一般是下限），计算如下。
有色金属采矿设计规范（YSJ 021-92）地下开采有一般规定第7.1.1条采矿生产能力的肯定，应符合下列规定：一、阶段生产能力应按照阶段上同时回采的矿块数和矿块的日生产能力肯定。
二、划分矿房、矿柱两步骤回采的矿山生产能力，应以一个阶段采矿房，一个阶段采矿柱为基础进行计算。
特殊需要时，可增加回采阶段，但上、下相邻阶段的对应采场不得同时回采。
当矿柱矿量比例小于20%时，可不计其生产能力。
采用一步骤持续回采的矿山，应以一个阶段回采计算其生产能力。
三、计算出的生产能力，应结合矿床勘探类型、勘探程度、开采技术条件和采矿工艺复杂程度等因素，综合调整选定。
达到设计生产能力的年限应大于设计服务年限的2/3。
四、选定的生产能力，应以合理服务年限和矿山开采年下降速度验证。
必要时，应以采掘进度计划表最终验证。
第7.1.2条各类采矿方式的矿块利用系数，宜符合表的规定。
第7.1.3条矿块生产能力应按照采场组成要素、凿岩方式、装备水平等，结合回采作业循环试算，并按表选取。
第7.1.4条对价值高的富矿，应采用高回采率，适当控制贫化率的采矿方式。
对价值低的贫矿，应采用低贫化率，适当控制损失率的采矿方式。
第7.1.5条矿山开采岩石移动角的肯定，宜符合下列要求：一、新建矿山的岩石移动角，可在分析岩性的构造特征的基础上，参考类似矿山的实际资料类比选取；二、矿山地表有特殊要求需保护时，应进行岩石力学研究，其岩石移动角采用数值分析法和类比法综合肯定；矿块利用系数表7.1.2注：当矿体产状规整、矿岩稳固、矿块矿量大、采准切割量小、阶段可布矿块数少或矿体分散，矿块间通风、运输干扰少，和单阶段回采时，应取大值。
矿块生产能力（t/d）表7.1.3三、改、扩建矿山，应按照已取得的岩移观测资料和矿床地质条件有无转变等情形，对原定岩移范围进行修正。
第7.1.6条岩移范围的圈定，应符合下列要求：一、岩移范围应以开采矿体最深部位进行圈定，对深部尚未探清的矿体应从能作为远景开采的部位进行圈定。

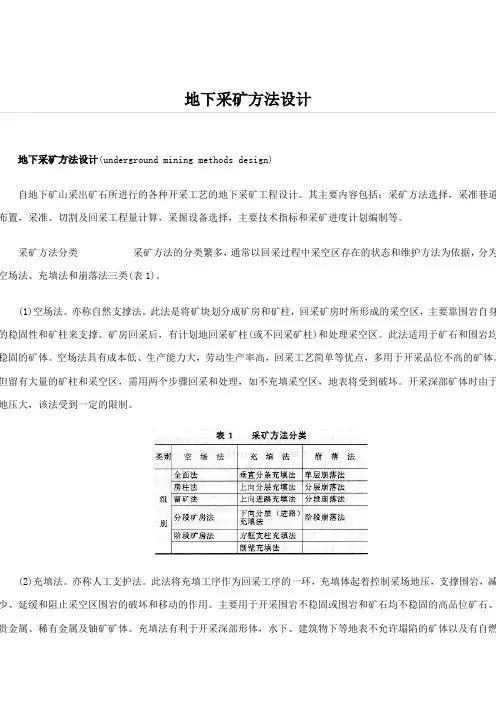

地下采矿方法设计地下采矿方法设计(underground mining methods design)自地下矿山采出矿石所进行的各种开采工艺的地下采矿工程设计。
其主要内容包括：采矿方法选择，采准巷道布置，采准、切割及回采工程量计算，采掘设备选择，主要技术指标和采矿进度计划编制等。
采矿方法分类采矿方法的分类繁多，通常以回采过程中采空区存在的状态和维护方法为依据，分为空场法、充填法和崩落法三类(表1)。
(1)空场法。
亦称自然支撑法。
此法是将矿块划分成矿房和矿柱，回采矿房时所形成的采空区，主要靠围岩自身的稳固性和矿柱来支撑。
矿房回采后，有计划地回采矿柱(或不回采矿柱)和处理采空区。
此法适用于矿石和围岩均稳固的矿体。
空场法具有成本低、生产能力大，劳动生产率高，回采工艺简单等优点，多用于开采品位不高的矿体。
但留有大量的矿柱和采空区，需用两个步骤回采和处理，如不充填采空区，地表将受到破坏。
开采深部矿体时由于地压大，该法受到一定的限制。
(2)充填法。
亦称人工支护法。
此法将充填工序作为回采工序的一环，充填体起着控制采场地压，支撑围岩，减少、延缓和阻止采空区围岩的破坏和移动的作用。
主要用于开采围岩不稳固或围岩和矿石均不稳固的高品位矿石、贵金属、稀有金属及铀矿矿体。
充填法有利于开采深部形体，水下、建筑物下等地表不允许塌陷的矿体以及有自燃倾向的矿体。
该法的优点是适应各种开采技术条件，回采率高，贫化率低，作业安全，能利用工业废料和保护地表等。
缺点是工艺复杂，成本高，劳动生产率低。
20世纪60～70年代，特别是80年代以来，由于采掘设备和充填技术的发展，劳动生产率大幅度地提高，使采矿成本不断下降。
为了减少矿石损失和贫化，在矿石和围岩均稳固的高品位的矿山也使用了充填法，并取得了较好的采选综合技术经济效果。
(3)崩落法。
为一步骤回采法。
随回采作业面的推进，有计划地崩落围岩充填采空区，借以控制地压。
此法适用于地表允许塌陷，上部无较大的含水层和流砂的矿体。

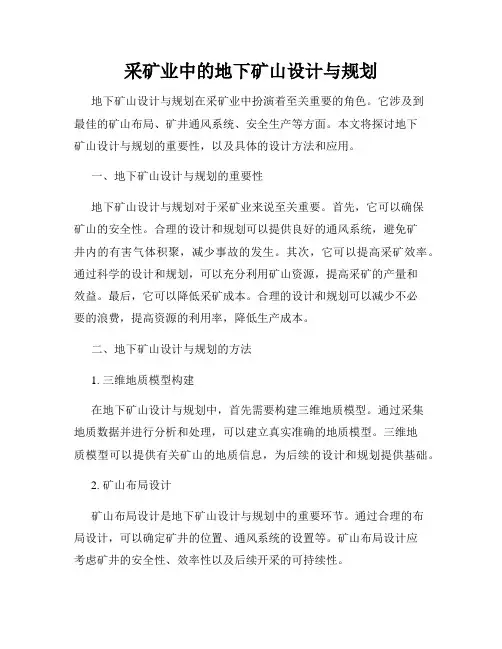

采矿业中的地下矿山设计与规划地下矿山设计与规划在采矿业中扮演着至关重要的角色。
它涉及到最佳的矿山布局、矿井通风系统、安全生产等方面。
本文将探讨地下矿山设计与规划的重要性，以及具体的设计方法和应用。
一、地下矿山设计与规划的重要性地下矿山设计与规划对于采矿业来说至关重要。
首先，它可以确保矿山的安全性。
合理的设计和规划可以提供良好的通风系统，避免矿井内的有害气体积聚，减少事故的发生。
其次，它可以提高采矿效率。
通过科学的设计和规划，可以充分利用矿山资源，提高采矿的产量和效益。
最后，它可以降低采矿成本。
合理的设计和规划可以减少不必要的浪费，提高资源的利用率，降低生产成本。
二、地下矿山设计与规划的方法1. 三维地质模型构建在地下矿山设计与规划中，首先需要构建三维地质模型。
通过采集地质数据并进行分析和处理，可以建立真实准确的地质模型。
三维地质模型可以提供有关矿山的地质信息，为后续的设计和规划提供基础。
2. 矿山布局设计矿山布局设计是地下矿山设计与规划中的重要环节。
通过合理的布局设计，可以确定矿井的位置、通风系统的设置等。
矿山布局设计应考虑矿井的安全性、效率性以及后续开采的可持续性。
3. 矿井通风系统设计矿井通风系统设计是地下矿山设计与规划中的核心内容。
通风系统的设计涉及到矿井内的空气流动、有害气体的排放等。
通过合理的设计，可以保证矿井内的空气质量，减少有害气体的积聚，提高工人的劳动条件和安全性。
4. 安全生产规划安全生产规划是地下矿山设计与规划中不可忽视的部分。
通过制定科学的安全生产规划，可以减少事故的发生。
安全生产规划应包括相关的矿山管理、作业规程等内容，以确保矿山的安全生产。
三、地下矿山设计与规划的应用地下矿山设计与规划已经在采矿业中广泛应用。
它对于煤矿、金属矿等各类矿山都具有重要的作用。
通过合理的设计与规划，可以提高矿山的开采效率和资源利用率，减少事故的发生，降低采矿成本。
同时，地下矿山设计与规划也可以为相关决策提供科学依据，促进矿山的可持续发展。
