继电保护检验管理制度(2021新版)

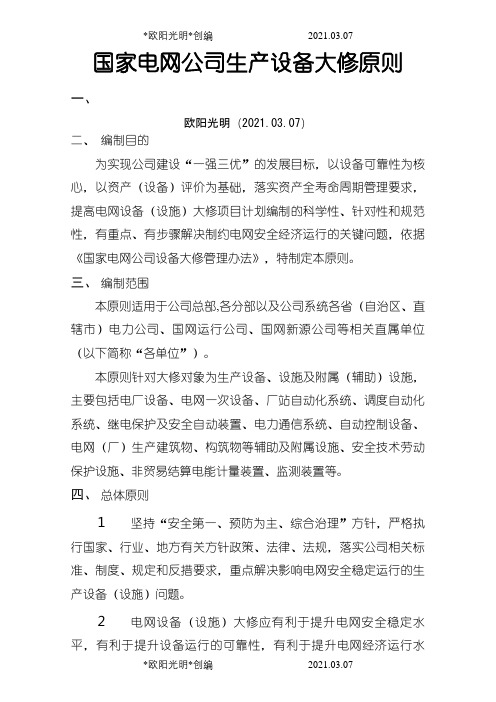

国家电网公司生产设备大修原则一、欧阳光明（2021.03.07）二、编制目的为实现公司建设“一强三优”的发展目标，以设备可靠性为核心，以资产（设备）评价为基础，落实资产全寿命周期管理要求，提高电网设备（设施）大修项目计划编制的科学性、针对性和规范性，有重点、有步骤解决制约电网安全经济运行的关键问题，依据《国家电网公司设备大修管理办法》，特制定本原则。

三、编制范围本原则适用于公司总部,各分部以及公司系统各省（自治区、直辖市）电力公司、国网运行公司、国网新源公司等相关直属单位（以下简称“各单位”）。

本原则针对大修对象为生产设备、设施及附属（辅助）设施，主要包括电厂设备、电网一次设备、厂站自动化系统、调度自动化系统、继电保护及安全自动装置、电力通信系统、自动控制设备、电网（厂）生产建筑物、构筑物等辅助及附属设施、安全技术劳动保护设施、非贸易结算电能计量装置、监测装置等。

四、总体原则1坚持“安全第一、预防为主、综合治理”方针，严格执行国家、行业、地方有关方针政策、法律、法规，落实公司相关标准、制度、规定和反措要求，重点解决影响电网安全稳定运行的生产设备（设施）问题。

2电网设备（设施）大修应有利于提升电网安全稳定水平，有利于提升设备运行的可靠性，有利于提升电网经济运行水平。

3资产全寿命周期成本最优原则。

在保障电网设备安全可靠运行基础上，统筹考虑电网设备的安全、效能、周期成本，最大限度发挥资产效益，实现电网资产全过程闭环管控和资产全寿命周期技术经济最优。

4以设备状态综合评价为基础原则。

统筹考虑设备运检环节安全性评价、隐患排查、状态评价、设备故障缺陷状况等因素，以综合评价结果为基础，解决影响人身安全、电网安全和设备安全的突出问题。

优先安排评价认定已处于严重状态，对系统安全运行有严重影响，以及判定为有威胁安全运行的严重缺陷的设备。

5以技术进步为先导，推广先进适用技术，提升电网设备健康水平。

五、通用规范性引用文件规范性引用文件的条款通过本标准的引用而成为本标准的条款。

电力系统继电保护安全管理措施发布时间：2021-12-14T02:21:07.089Z 来源：《科学与技术》2021年第20期作者：王昕明1 刘志远2 刘佳佳 3 [导读] 继电保护的价值主要是为电气设备提供保护，避免其他因素对其造成干扰，以实现保障电网正常运行的过程王昕明1 刘志远2 刘佳佳 3国网锦州供电公司变电检修工区1 辽宁省锦州市 121000国网锦州供电公司二次检修工区2 辽宁省锦州市 121000国网辽宁省电力有限公司超高压分公司3 辽宁省锦州市 121000摘要：继电保护的价值主要是为电气设备提供保护，避免其他因素对其造成干扰，以实现保障电网正常运行的过程。

因此，继电保护在电网运行中的作用不容忽视，需要相关部门高度重视继电保护的运行与管理过程，尤其是细化处理继电保护自身存在的隐患，以此降低风险并预防危险事故的发生，为电网的整体运行持续提供有力保障。

本文将对电力系统继电保护安全管理措施进行探讨。

关键词：电力系统；继电保护；安全管理 1电力系统继电保护基本要求1.1选择性要求电力系统出现故障问题后，继电保护装置可以自动停止已发生故障的设备，对于无故障问题的部位，保护装置可以促使其正常运行。

1.2速动性要求电力系统出现故障后，继电保护装置可以及时使设备停止运行，最大程度的降低设备的损坏程度。

1.3灵敏性要求在规定的保护范围内，保护对故障情况的反应能力。

满足灵敏性保护要求的保护装置应在区内故障时，不论短路点的位置与短路的类型如何，都能灵敏的正确的反映出来，进行相应的保护动作。

1.4可靠性要求可靠性是指保护该动体时应可靠动作。

可靠性是对继电保护装置性能的最根本的要求。

可靠性属于相对概念，当可靠性系数较高时无法及时发现问题，影响运行的安全性。

而当可靠性系数较低时，则又极易引起误动问题，缩短各个系统零部件的使用寿命。

2电力系统继电保护安全管理的有效措施 2.1培养严谨细致的工作作风很多工作人员存在粗心麻痹的工作作风，这种工作作风也是影响电网安全运行的一颗定时炸弹，随时有可能被引爆，这就需要我们注重每一件小事，每个细微的环，而最简单的就是从严格执行“两票三制”和相关管理制度做起，避免“印象派”做事，脱离实际规程仅仅根据自己以前的经验处理问题，作业前要仔细进行危险点分析及安措执行的全面检查，作业时要多思多确认，在核对操作票时，作业指导书需要多次确认即将进行的操作无误后再执行操作；作业后要多次仔细检查所做安全措施的恢复情况，确保所做安措均已恢复。

2021版继电保护和电网安全自动装置现场工作保安规定Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.（安全管理）单.位：_________________________姓名: __________________________日期：__________________________编号：AQ-SN-0661电力安全I Power Safety 电力安全工作负责人担任监护人，并逐项记录执行和恢复内容。

5.4. 3断开二次回路的外部电缆后，应立即用红色绝缘胶布包扎好电缆芯线头。

5. 4. 4红色绝缘胶布只作为执行继电保护安全措施票安全措施的标识，未征得工作负责人同意前不应拆除。

对于非安全措施票内容的其他电缆头应用其他颜色绝缘胶布包扎。

5. 5在一次设备运行而停部分保护进行工作时，应特别注意断开不经压板的跳闸回路（包括远跳回路）、合闸回路和与运行设备安全有关的连线。

5. 5. 1除特殊情况外，一般不安排这种运行方式检验。

5. 5.2现场工作时，对于这些不经压板的跳闸回路（包括远跳回路）、合闸回路和与运行设备安全有关的连线，应列入继电保护安全措施票。

5. 6更换继电保护和电网安全自动装置柜（屏）或拆除旧柜（屏）前，应在有关回路对侧柜（屏）做好安全措施。

5. 7对于和电流构成的保护，如变压器差动保护、母线差动保护电力安全I Power Safety 电力安全和3/2接线的线路保护等，若某一断路器或电流互感器作业影响保护的和电流回路，作业前应将电流互感器的二次回路与保护装置断开，防止保护装置侧电流回路短路或电流回路两点接地，同时断开该保护跳此断路器的跳闸压板。

继电保护装置定期校验制度首先，继电保护装置的定期校验旨在确保其在正常工作环境下能够准确、可靠地进行故障检测、信号接收、信息处理和动作输出等功能，从而保障电力系统的安全稳定运行。

校验的内容主要包括测量单元、计算单元、整形单元、输出单元以及各种输入/输出接口等。

其次，校验的范围主要涵盖继电保护装置的完整性、准确性、可靠性、协调性和稳定性等方面。

完整性要求检查装置的外观是否完好、线路连接是否正确以及电源是否正常等。

准确性要求校验装置的测量和计算结果是否与电力系统实际情况相符。

可靠性要求校验装置对故障的检测和动作是否及时、准确。

协调性要求校验装置与其他继电保护装置之间的协调性和相互配合性。

稳定性要求校验装置在各种工作条件下的稳定性和可靠性。

校验的要求包括校验的工作人员具备一定的电力系统知识和继电保护知识，对校验仪器设备进行校准，根据校验结果进行合理的判断和处理等。

校验还需要评估继电保护装置的工作性能和故障率，并进行记录和整理。

同时，在校验过程中，应尽量减少对电力系统的影响，确保电力系统的安全性和可靠性。

校验的流程主要包括校验前的准备工作、校验的具体内容和步骤以及校验后的总结和整理等。

校验前的准备工作包括制定校验计划、确定校验仪器和设备、准备所需的技术资料和文件以及组织校验人员等。

校验的具体内容和步骤根据继电保护装置的不同类型和特点而定，主要包括外观检查、线路连接检测、电源电压和电流校验、动作特性校验、稳定性校验和协调性校验等。

校验后的总结和整理主要包括校验结果的记录、校验报告的编写、校验记录的归档以及校验异常的处理等。

校验的周期主要根据继电保护装置的使用环境、工作状态和重要性等因素来确定。

一般而言，对于关键性设备和重要继电保护装置，应进行更加频繁和全面的定期校验，一般不超过一年。

对于其他一般继电保护装置，可以根据实际需要和经验来确定校验的周期，一般不超过三年。

综上所述，继电保护装置定期校验制度是确保电力系统安全稳定运行的重要措施。

继电保护专业设备巡回检查制度范本一、目的和范围本制度的目的是为了规范继电保护专业设备的巡回检查工作，保障设备的正常运行和安全稳定，提高设备的可靠性和可用性。

适用于公司继电保护专业设备的巡回检查工作。

二、责任和权限1. 巡回检查人员有义务按照本制度的要求进行检查，并做好相关记录。

2. 巡回检查人员有权要求与设备相关的人员提供必要的支持和配合，包括设备操作和资料提供。

3. 设备相关人员有义务配合巡回检查人员的工作，并及时提供所需的信息和支持。

三、巡回检查的内容1. 设备状态检查1.1 检查设备的外观情况，包括设备的清洁程度，有无损坏或脱落。

1.2 检查设备的接线和连接，确保接线良好且无松动。

1.3 检查设备的仪表指示和显示，确保数据准确可靠。

1.4 检查设备的工作状态，包括设备运行指示灯的亮灭情况和声音报警器的正常工作。

1.5 检查设备的温度、湿度等环境因素，确保设备的正常工作环境。

2. 设备参数检查2.1 检查设备的电源电压，确保设备供电正常。

2.2 检查设备的工作电流，确保设备工作在额定电流范围内。

2.3 检查设备的断路器参数，确保设备的保护参数符合规定。

3. 设备功能检查3.1 检查设备的保护功能，包括过流、过压、低压、短路等保护功能是否正常。

3.2 检查设备的自动重启功能，确保设备在故障后能自动重启。

3.3 检查设备的通信功能，确保设备能正常与其他设备进行通信。

3.4 检查设备的故障记录和报警功能，确保设备能及时记录故障和发出报警信号。

四、巡回检查的频率和方法1. 巡回检查的频率根据设备的重要程度和运行状况确定，一般为每月一次或每季度一次。

2. 巡回检查可采用现场巡视和设备数据分析相结合的方式进行。

2.1 现场巡视：巡回检查人员应在设备运行正常工况下进行现场巡视，仔细观察设备的外观、仪表指示和连接情况等，及时记录并反馈。

2.2 设备数据分析：巡回检查人员可通过设备记录仪、监控系统或远程通信接口等手段获取设备的运行数据，进行数据分析和异常判断，及时发现设备的异常情况。

国家能源局关于印发《电力并网运行管理规定》的通知正文：----------------------------------------------------------------------------------------------------------------------------------------------------国家能源局关于印发《电力并网运行管理规定》的通知国能发监管规〔2021〕60号各派出机构，中国核工业集团有限公司、国家电网有限公司、中国南方电网有限责任公司、中国华能集团有限公司、中国大唐集团有限公司、中国华电集团有限公司、国家电力投资集团有限公司、中国长江三峡集团有限公司、国家能源投资集团有限责任公司、国家开发投资集团有限公司、华润（集团）有限公司、中国广核集团有限公司、内蒙古电力（集团）有限责任公司，北京电力交易中心有限公司、广州电力交易中心有限责任公司：为深入贯彻落实党中央、国务院决策部署，完整准确全面贯彻新发展理念，做好碳达峰、碳中和工作，推动构建新型电力系统，规范电力系统并网运行管理，国家能源局对《发电厂并网运行管理规定》（电监市场〔2006〕42号）进行了修订，并将名称修改为《电力并网运行管理规定》（以下简称《规定》），现将《规定》印发给你们，请遵照执行。

国家能源局各派出机构要根据《规定》要求，组织相关部门和单位制修订各地现行管理实施细则，并报国家能源局备案。

国家能源局2021年12月21日电力并网运行管理规定第一章总则第一条为深入贯彻落实党中央、国务院决策部署，完整准确全面贯彻新发展理念，做好碳达峰、碳中和工作，构建新型电力系统，深化电力体制改革，持续推动能源高质量发展，保障电力系统安全、优质、经济运行及电力市场有序运营，促进源网荷储协调发展，维护社会公共利益和电力投资者、经营者、使用者的合法权益，根据《中华人民共和国电力法》《电力监管条例》等有关法律法规，制定本规定。

继电保护班相关规章制度第一章总则第一条为了加强继电保护班的管理，确保电网运行安全稳定，保障供电质量，根据国家电力监管部门相关要求，制定本规章制度。

第二条本规章制度适用于继电保护班全体员工，包括班长、班员等。

第三条继电保护班应当遵守国家有关法律法规和公司规章制度，严格遵守工作纪律，确保继电保护设备的正常运行。

第四条继电保护班要加强岗前培训，提高员工的工作技能，确保技术水平符合工作要求。

第五条继电保护班要加强内部交流，及时沟通，共同商讨和解决工作中遇到的问题，保证工作的顺利开展。

第六条继电保护班要定期进行安全检查，发现问题及时整改，保障工作安全。

第七条班长是继电保护班的主要负责人，他要负责指挥、协调和监督班内工作，并定期向上级报告工作情况。

第八条继电保护班要按照公司的要求，加强对继电保护设备的维护，确保设备的正常运行。

第二章班长职责第九条继电保护班班长是班内的主要负责人，他的职责包括：（一）制定班内工作计划和安排工作任务；（二）负责指挥、协调和监督班内工作，确保工作顺利进行；（三）处理班内发生的问题和纠纷，维护班内秩序；（四）及时向公司报告班内工作情况，提出建议和意见；（五）定期组织班内员工进行安全培训和演练。

第十条班长要做到廉洁自律，不得违法乱纪，不得徇私舞弊，如有违反规章制度的行为，将受到公司的处罚。

第十一条班长要严格执行公司的各项规章制度，确保班内工作按照规定进行，如有违反规定的行为，将受到公司的纪律处分。

第十二条班长要积极配合公司开展各项工作，提高员工的工作积极性，努力完成任务。

第三章班员职责第十三条继电保护班班员是班内的工作人员，他的职责包括：（一）严格遵守班长的指挥，服从班长的安排；（二）认真履行自己的岗位职责，保证工作准确完整；（三）积极配合班长和其他班员，共同完成工作任务；（四）发现班内问题及时报告，积极协助解决；（五）不得违反公司制度，自觉遵守规章制度，保持工作纪律。

第十四条班员要保持良好的工作状态，不得酗酒、吸烟、赌博等有害行为，保证工作质量。

电气继电保护管理规定
是为了确保电力系统的安全稳定运行，对继电保护的设计、施工、运行、维护和管理提出了规定。

以下是一般性的电气继电保护管理规定内容：
1. 继电保护设计：根据电力系统的特点和负荷情况，合理确定继电保护的类型、参数和位置，并进行设计核算。

2. 继电保护装置选型：选择适合电力系统需求的继电保护装置，并确保其符合国家或行业标准的要求。

3. 施工与调试：按照设计要求进行继电保护装置的安装、布置和调试，确保其与其他设备的联动、通信和配合正常运行。

4. 运行与监测：定期检查继电保护装置的运行情况，包括观察指示灯、检查冗余装置、测量保护参数等，并记录下来。

5. 维护与保养：制定继电保护装置的维护计划，定期检修、清洁、校验和更换设备，确保其正常运行，并及时处理设备故障。

6. 故障处理与分析：及时处理继电保护装置的故障，对故障进行分析和评估，找出故障原因并采取相应措施，以防止类似故障再次发生。

7. 报告与记录：对继电保护装置的运行情况、维护记录、故障处理等进行详细的记录，并及时向有关部门报告重要的运行情况和故障情况。

8. 培训与考核：进行继电保护装置的培训，提高操作人员的技能水平，并定期进行考核，确保操作人员的能力符合要求。

以上是一些常见的电气继电保护管理规定的内容，具体的规定可能还会根据不同的电力系统和行业的要求进行调整和补充。

继电保护检验报告管理制度
1. 概述
继电保护检验报告管理制度是为了规范继电保护检验报告的编制、审核、发布、存档等工作，确保继电保护检验的准确性和可靠性，有效提高电力系统的安全运行。

2. 编制要求
2.1. 继电保护检验报告应由具有相应资质和培训的专业人员编制。

2.2. 继电保护检验报告应根据实际检验情况进行详细描述，包括被检设备名称、检验日期、检验结果、存在的问题和建议等内容。

2.3. 继电保护检验报告应按照统一的格式进行编制，包括封面、目录、正文、附件等部分，并确保内容的准确性和完整性。

3. 审核要求
3.1. 继电保护检验报告应由专业人员进行审核，确保报告的技术内容和结论的准确性。

3.2. 审核人员应对报告中存在的问题和建议进行评估和确认，提出必要的修改和补充意见。

3.3. 审核人员应将审核意见书面反馈给编制人员，确保问题得到及时处理和解决。

4. 发布和存档
4.1. 继电保护检验报告应由专门的负责人进行发布，确保报告的机密性和安全性。

4.2. 发布的报告应按照一定的编号和归档规则进行存档，便于后续查阅和管理。

4.3. 存档的报告应备份至电子档案系统，并按照一定的保密措施进行管理，确保报告的机密性和完整性。

5. 质量管理
5.1. 继电保护检验报告管理制度应建立定期的质量检查和评估机制，确保报告的准确性和可靠性。

5.2. 对于存在质量问题的报告，应及时进行整改和改进，并追踪处理结果。

5.3. 继电保护检验报告管理制度应建立相应的纪录和档案，便于质量管理的审查和追溯。

以上是继电保护检验报告管理制度的一般要求，具体的实施细则可以根据实际情况进行适当调整和完善。

*欧阳光明*创编 2021.03.07继电保护和电网安全自动装置检验规程欧阳光明（2021.03.07）1 范围本标准规定了电力系统继电保护和电网安全自动装置及其二次回路接线(以下简称装置)检验的周期、内容及要求。

本标准适用于电网企业、并网运行发电企业及用户负责继电保护运行维护和管理的单位。

有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T 7261—2000 继电器及装置基本试验方法GB／T 14285—2006 继电保护及安全自动装置技术规程DL/527—2002 静态继电保护装置逆变电源技术条件3 总则3.1 本标准是继电保护及电网安全自动装置在检验过程中应遵守的基本原则。

3.2 本标准中的电网安全自动装置，是指在电力网中发生故障或出现异常运行时，为确保电网安全与稳定运行，起控制作用的自动装置，如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机等。

3.3 110 kV及以上电压等级电力系统中电力设备及线路的微机型继电保护和电网安全自动装置，必须按照本标准进行检验。

对于其他电压等级或非微机型继电保护装置可参照执行。

3.4 各级继电保护管理及运行维护部门，应根据当地电网具体情况并结合一次设备的检修合理地安排年、季、月的保护装置检验计划。

相关调度部门应予支持配合，并作统筹安排。

3.5 装置检验工作应制定标准化的作业指导书及实施方案，其内容应符合本标准。

3.6 检验用仪器、仪表的准确级及技术特性应符合要求，并应定期校验。

3.7 微机型装置的检验，应充分利用其“自检”功能，着重检验“自检”功能无法检测的项目。
