逆变器过流保护

逆变器控制电路的保护电路逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下：（1）逆变器保护①瞬时过电流保护，用于逆变电流负载侧短路等，流过逆变电器回件的电流达到异常值（超过容许值）时，瞬时停止逆变器运转，切断电流，变流器的输出电流达到异常值，也得同样停止逆变器运转。

②过载保护，逆变器输出电流超过额定值，且持续流通超过规定时间，为防止逆变器器件、电线等损坏，要停止运转，恰当的保护需要反时限特性，采用热继电器或电子热保护，过载是由于负载的GD2（惯性）过大或因负载过大使电动机堵转而产生。

③再生过电压保护，应用逆变器使电动机快速减速时，由于再生功率使直流电路电压升高，有时超过容许值，可以采取停止逆变器运转或停止快速的方法，防止过电压。

④瞬时停电保护，对于毫秒级内的瞬时断电，控制电路工作正常。

但瞬时停电如果达数10ms以上时，通常不仅控制电路误动作，主电路也不供电，所以检测出后使逆变器停止运转。

⑤接地过电流保护，逆变器负载接地时，为了保护逆变器，要有接地过电流保护功能。

但为了保证人身安全，需要装设漏电保护断路器。

⑥冷却风机异常，有冷却风机的装置，当风机异常时装置内温度将上升，因此采用风机热继电器或器件散热片温度传感器，检测出异常后停止逆变电器工作。

（2）异步电动机的保护①过载保护，过载检测装置与逆变器保护共用，但考虑低速运转的过热时，在异步电动机内埋入温度检出器，或者利用装在逆变器内的电子热保护来检出过热。

动作过频时，应考虑减轻电动机负荷，增加电动机及逆变器的容量等。

②超速保护，逆变器的输出频率或者异步电动机的速度超过规定值时，停止逆变器运转。

（3）其他保护①防止失速过电流，加速时，如果异步电动机跟踪迟缓，则过电流保护电路动作，运转就不能继续进行（失速）。

所以，在负载电流减小之前要进行控制，抑制频率上升或使频率下降。

对于恒速运转中的过电流，有时也进行同样的控制。

②防止失速再生过电压，减速时产生的再生能量使主电路直流电压上升，为防止再生过电压电路保护动作，在直流电压下降之前要进行控制，抑制频率下降，防止不能运转（失速）。

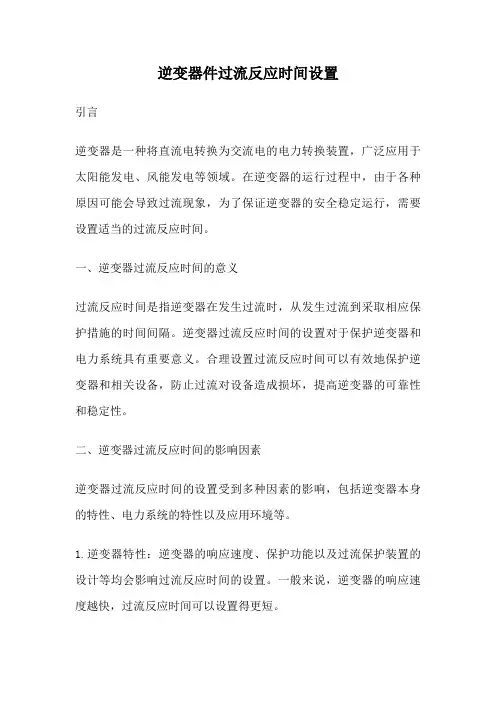

逆变器件过流反应时间设置引言逆变器是一种将直流电转换为交流电的电力转换装置，广泛应用于太阳能发电、风能发电等领域。

在逆变器的运行过程中，由于各种原因可能会导致过流现象，为了保证逆变器的安全稳定运行，需要设置适当的过流反应时间。

一、逆变器过流反应时间的意义过流反应时间是指逆变器在发生过流时，从发生过流到采取相应保护措施的时间间隔。

逆变器过流反应时间的设置对于保护逆变器和电力系统具有重要意义。

合理设置过流反应时间可以有效地保护逆变器和相关设备，防止过流对设备造成损坏，提高逆变器的可靠性和稳定性。

二、逆变器过流反应时间的影响因素逆变器过流反应时间的设置受到多种因素的影响，包括逆变器本身的特性、电力系统的特性以及应用环境等。

1.逆变器特性：逆变器的响应速度、保护功能以及过流保护装置的设计等均会影响过流反应时间的设置。

一般来说，逆变器的响应速度越快，过流反应时间可以设置得更短。

2.电力系统特性：电力系统中的负载特性、短路电流的大小以及电力系统的故障类型等都会对过流反应时间的设置产生影响。

不同的电力系统可能需要不同的过流反应时间设置。

3.应用环境：逆变器的安装环境、工作温度以及环境湿度等因素也会对过流反应时间的设置产生影响。

在恶劣的环境条件下，可能需要将过流反应时间设置得更短，以提高逆变器的抗干扰能力。

三、逆变器过流反应时间的设置原则合理设置逆变器过流反应时间应遵循以下原则：1.安全性原则：过流反应时间应设置在能够及时采取保护措施的范围内，以防止过流对逆变器和电力系统造成损害。

2.稳定性原则：过流反应时间不宜设置过短，以避免误判短暂的过流现象导致误动保护装置，从而影响逆变器的正常运行。

3.适应性原则：过流反应时间应根据具体的应用环境和电力系统特性进行设置，以保证逆变器的稳定性和可靠性。

四、逆变器过流反应时间的实际应用在实际应用中，逆变器过流反应时间一般根据电力系统的特性和逆变器的保护装置进行设置。

一般来说，逆变器过流反应时间在几十毫秒到几百毫秒之间。

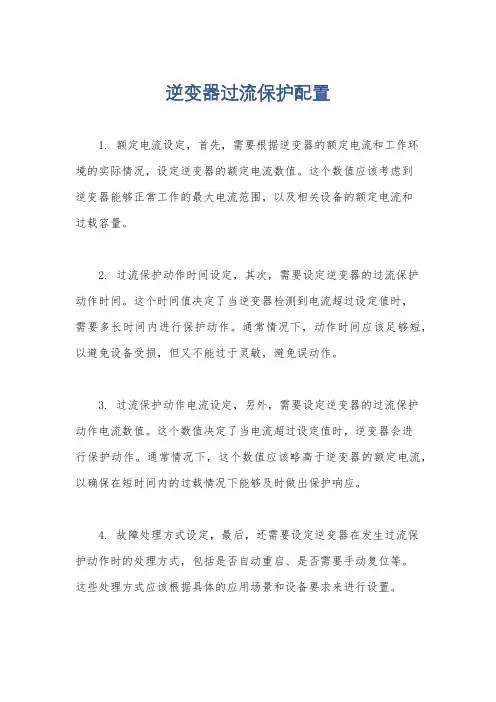

逆变器过流保护配置
1. 额定电流设定，首先，需要根据逆变器的额定电流和工作环
境的实际情况，设定逆变器的额定电流数值。

这个数值应该考虑到
逆变器能够正常工作的最大电流范围，以及相关设备的额定电流和
过载容量。

2. 过流保护动作时间设定，其次，需要设定逆变器的过流保护
动作时间。

这个时间值决定了当逆变器检测到电流超过设定值时，
需要多长时间内进行保护动作。

通常情况下，动作时间应该足够短，以避免设备受损，但又不能过于灵敏，避免误动作。

3. 过流保护动作电流设定，另外，需要设定逆变器的过流保护
动作电流数值。

这个数值决定了当电流超过设定值时，逆变器会进
行保护动作。

通常情况下，这个数值应该略高于逆变器的额定电流，以确保在短时间内的过载情况下能够及时做出保护响应。

4. 故障处理方式设定，最后，还需要设定逆变器在发生过流保
护动作时的处理方式，包括是否自动重启、是否需要手动复位等。

这些处理方式应该根据具体的应用场景和设备要求来进行设置。

需要注意的是，逆变器过流保护配置的具体步骤和参数设置可能因不同的逆变器型号和厂家而有所差异，因此在进行配置时，需要参考逆变器的操作手册或者咨询厂家的技术支持人员，以确保配置的准确性和可靠性。

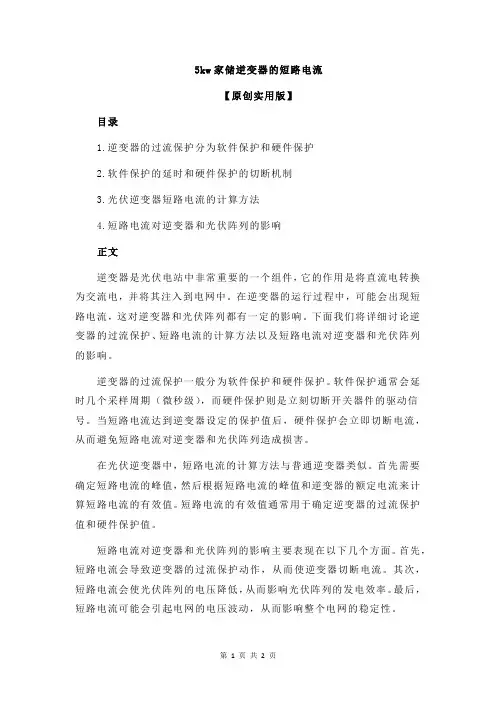

5kw家储逆变器的短路电流
【原创实用版】
目录
1.逆变器的过流保护分为软件保护和硬件保护
2.软件保护的延时和硬件保护的切断机制
3.光伏逆变器短路电流的计算方法
4.短路电流对逆变器和光伏阵列的影响
正文
逆变器是光伏电站中非常重要的一个组件，它的作用是将直流电转换为交流电，并将其注入到电网中。

在逆变器的运行过程中，可能会出现短路电流，这对逆变器和光伏阵列都有一定的影响。

下面我们将详细讨论逆变器的过流保护、短路电流的计算方法以及短路电流对逆变器和光伏阵列的影响。

逆变器的过流保护一般分为软件保护和硬件保护。

软件保护通常会延时几个采样周期（微秒级），而硬件保护则是立刻切断开关器件的驱动信号。

当短路电流达到逆变器设定的保护值后，硬件保护会立即切断电流，从而避免短路电流对逆变器和光伏阵列造成损害。

在光伏逆变器中，短路电流的计算方法与普通逆变器类似。

首先需要确定短路电流的峰值，然后根据短路电流的峰值和逆变器的额定电流来计算短路电流的有效值。

短路电流的有效值通常用于确定逆变器的过流保护值和硬件保护值。

短路电流对逆变器和光伏阵列的影响主要表现在以下几个方面。

首先，短路电流会导致逆变器的过流保护动作，从而使逆变器切断电流。

其次，短路电流会使光伏阵列的电压降低，从而影响光伏阵列的发电效率。

最后，短路电流可能会引起电网的电压波动，从而影响整个电网的稳定性。

总之，逆变器在光伏电站中起着至关重要的作用。

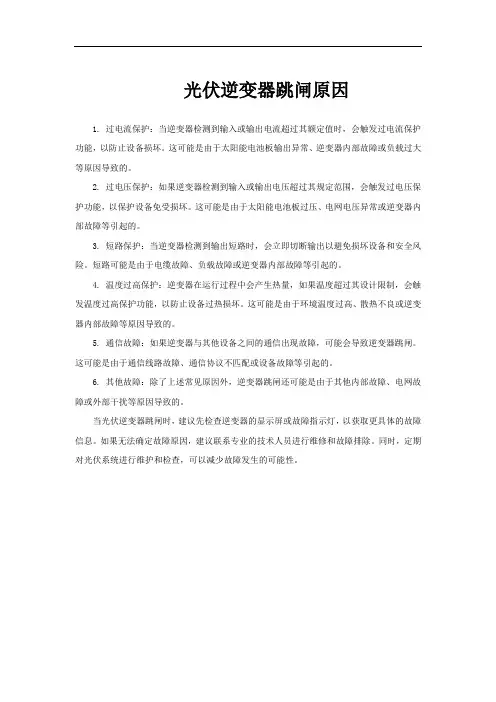

光伏逆变器跳闸原因
1. 过电流保护：当逆变器检测到输入或输出电流超过其额定值时，会触发过电流保护功能，以防止设备损坏。

这可能是由于太阳能电池板输出异常、逆变器内部故障或负载过大等原因导致的。

2. 过电压保护：如果逆变器检测到输入或输出电压超过其规定范围，会触发过电压保护功能，以保护设备免受损坏。

这可能是由于太阳能电池板过压、电网电压异常或逆变器内部故障等引起的。

3. 短路保护：当逆变器检测到输出短路时，会立即切断输出以避免损坏设备和安全风险。

短路可能是由于电缆故障、负载故障或逆变器内部故障等引起的。

4. 温度过高保护：逆变器在运行过程中会产生热量，如果温度超过其设计限制，会触发温度过高保护功能，以防止设备过热损坏。

这可能是由于环境温度过高、散热不良或逆变器内部故障等原因导致的。

5. 通信故障：如果逆变器与其他设备之间的通信出现故障，可能会导致逆变器跳闸。

这可能是由于通信线路故障、通信协议不匹配或设备故障等引起的。

6. 其他故障：除了上述常见原因外，逆变器跳闸还可能是由于其他内部故障、电网故障或外部干扰等原因导致的。

当光伏逆变器跳闸时，建议先检查逆变器的显示屏或故障指示灯，以获取更具体的故障信息。

如果无法确定故障原因，建议联系专业的技术人员进行维修和故障排除。

同时，定期对光伏系统进行维护和检查，可以减少故障发生的可能性。

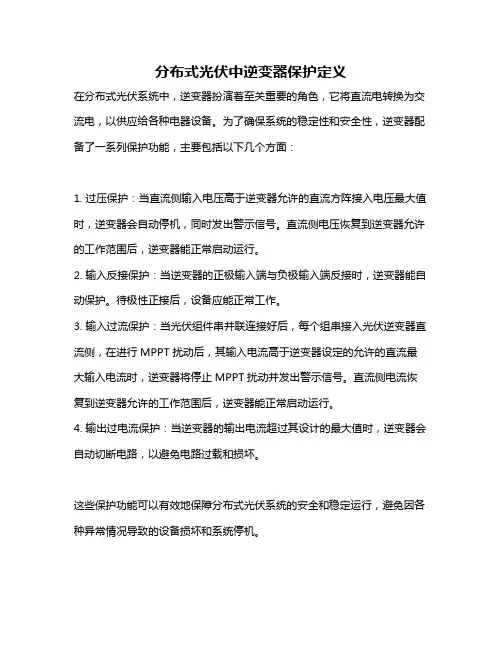

分布式光伏中逆变器保护定义
在分布式光伏系统中，逆变器扮演着至关重要的角色，它将直流电转换为交流电，以供应给各种电器设备。

为了确保系统的稳定性和安全性，逆变器配备了一系列保护功能，主要包括以下几个方面：
1. 过压保护：当直流侧输入电压高于逆变器允许的直流方阵接入电压最大值时，逆变器会自动停机，同时发出警示信号。

直流侧电压恢复到逆变器允许的工作范围后，逆变器能正常启动运行。

2. 输入反接保护：当逆变器的正极输入端与负极输入端反接时，逆变器能自动保护。

待极性正接后，设备应能正常工作。

3. 输入过流保护：当光伏组件串并联连接好后，每个组串接入光伏逆变器直流侧，在进行MPPT扰动后，其输入电流高于逆变器设定的允许的直流最大输入电流时，逆变器将停止MPPT扰动并发出警示信号。

直流侧电流恢复到逆变器允许的工作范围后，逆变器能正常启动运行。

4. 输出过电流保护：当逆变器的输出电流超过其设计的最大值时，逆变器会自动切断电路，以避免电路过载和损坏。

这些保护功能可以有效地保障分布式光伏系统的安全和稳定运行，避免因各种异常情况导致的设备损坏和系统停机。

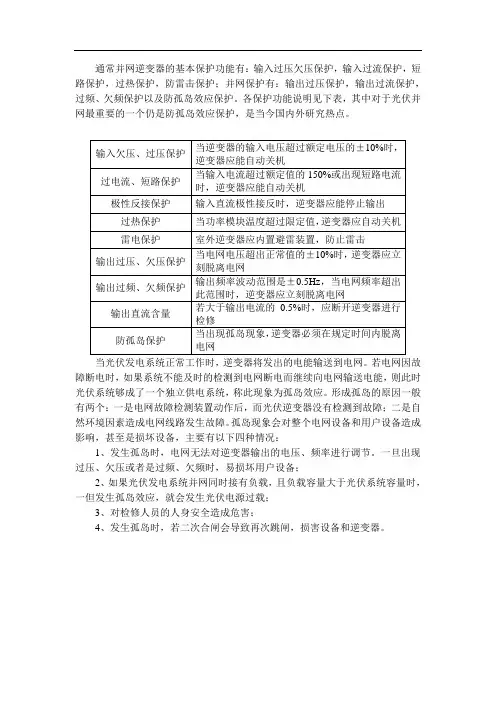

通常并网逆变器的基本保护功能有：输入过压欠压保护，输入过流保护，短路保护，过热保护，防雷击保护；并网保护有：输出过压保护，输出过流保护，过频、欠频保护以及防孤岛效应保护。

各保护功能说明见下表，其中对于光伏并网最重要的一个仍是防孤岛效应保护，是当今国内外研究热点。

当光伏发电系统正常工作时，逆变器将发出的电能输送到电网。

若电网因故障断电时，如果系统不能及时的检测到电网断电而继续向电网输送电能，则此时光伏系统够成了一个独立供电系统，称此现象为孤岛效应。

形成孤岛的原因一般有两个：一是电网故障检测装置动作后，而光伏逆变器没有检测到故障；二是自然环境因素造成电网线路发生故障。

孤岛现象会对整个电网设备和用户设备造成影响，甚至是损坏设备，主要有以下四种情况：
1、发生孤岛时，电网无法对逆变器输出的电压、频率进行调节。

一旦出现过压、欠压或者是过频、欠频时，易损坏用户设备；
2、如果光伏发电系统并网同时接有负载，且负载容量大于光伏系统容量时，一但发生孤岛效应，就会发生光伏电源过载；
3、对检修人员的人身安全造成危害；
4、发生孤岛时，若二次合闸会导致再次跳闸，损害设备和逆变器。

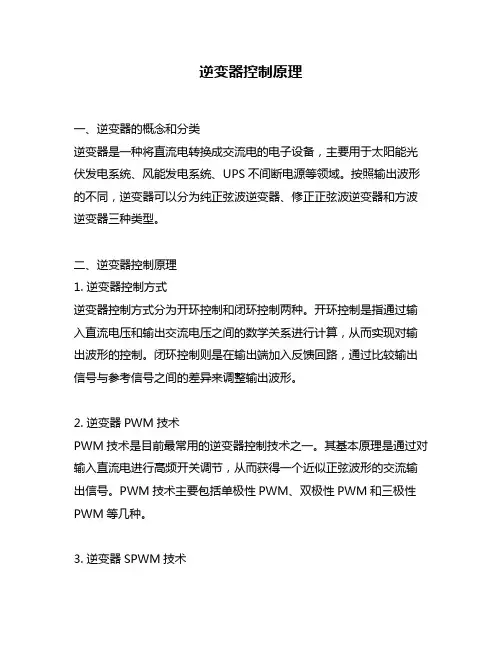

逆变器控制原理一、逆变器的概念和分类逆变器是一种将直流电转换成交流电的电子设备，主要用于太阳能光伏发电系统、风能发电系统、UPS不间断电源等领域。

按照输出波形的不同，逆变器可以分为纯正弦波逆变器、修正正弦波逆变器和方波逆变器三种类型。

二、逆变器控制原理1. 逆变器控制方式逆变器控制方式分为开环控制和闭环控制两种。

开环控制是指通过输入直流电压和输出交流电压之间的数学关系进行计算，从而实现对输出波形的控制。

闭环控制则是在输出端加入反馈回路，通过比较输出信号与参考信号之间的差异来调整输出波形。

2. 逆变器PWM技术PWM技术是目前最常用的逆变器控制技术之一。

其基本原理是通过对输入直流电进行高频开关调节，从而获得一个近似正弦波形的交流输出信号。

PWM技术主要包括单极性PWM、双极性PWM和三极性PWM等几种。

3. 逆变器SPWM技术SPWM技术是一种相位调制技术，其基本原理是通过对输入直流电进行不同相位的开关调节，从而获得一个接近正弦波形的交流输出信号。

SPWM技术主要包括三角波比较式SPWM和正弦波比较式SPWM等几种。

4. 逆变器SVPWM技术SVPWM技术是一种向量调制技术，其基本原理是将输入直流电转换成空间矢量，通过对空间矢量的合成来控制输出波形。

SVPWM技术具有高精度、低谐波、高效率等优点，在工业控制领域得到广泛应用。

三、逆变器保护机制1. 过压保护当逆变器输出电压超过设定值时，过压保护机制会立即切断输出电路，以避免负载损坏或者逆变器本身受损。

2. 欠压保护当逆变器输出电压低于设定值时，欠压保护机制会立即切断输出电路，以避免负载损坏或者逆变器本身受损。

3. 过流保护当逆变器输出电流超过设定值时，过流保护机制会立即切断输出电路，以避免负载损坏或者逆变器本身受损。

4. 过温保护当逆变器内部温度超过设定值时，过温保护机制会立即切断输出电路，以避免逆变器本身受损。

5. 短路保护当逆变器输出端出现短路时，短路保护机制会立即切断输出电路，以避免负载损坏或者逆变器本身受损。

高效率逆变器在微型光伏发电系统中的过流保护策略研究高效率逆变器在微型光伏发电系统中扮演着至关重要的角色，其性能直接影响到光伏系统的发电效率和系统的可靠性。

然而，在实际运行中，由于环境变化、负荷突变等因素的影响，逆变器可能会出现过流现象，导致系统的损坏甚至发生事故。

因此，逆变器的过流保护策略成为了当前研究的热点问题之一。

目前，关于逆变器过流保护的研究已经取得了一定的进展，主要集中在硬件保护和软件保护两个方面。

硬件保护通常是通过安装过流保护器或电流传感器等设备，当逆变器输出电流超过预设阈值时，及时切断电路，保护逆变器和光伏电池。

这种保护策略简单可靠，但对于高效率逆变器而言，硬件保护设备会增加系统的复杂度和成本，降低系统的整体效率。

另一方面，软件保护则是通过设计合理的逆变器控制算法，实现对过流状态的检测和处理。

目前广泛应用的软件保护方法包括采用PID 控制器、模糊逻辑控制器、神经网络控制器等。

这些控制器可以根据逆变器输出电流的实时变化情况，及时调整逆变器工作状态，防止过流事件发生。

与硬件保护相比，软件保护不需要额外的保护装置，能够提高系统的整体效率和稳定性。

针对高效率逆变器在微型光伏发电系统中的过流保护策略研究，本文提出了一种基于深度学习的过流保护方案。

深度学习是近年来人工智能领域的研究热点之一，其在模式识别、数据挖掘等方面取得了显著成果。

本文将深度学习引入逆变器的过流保护领域，通过训练神经网络模型，实现对逆变器输出电流的实时监测和预测，从而在发生过流事件前及时采取措施，保护逆变器和光伏电池。

具体实现过程为：首先，搭建逆变器监控平台，实时采集逆变器输出电流数据，并建立监测模型；其次，利用深度学习算法，如卷积神经网络（CNN）或循环神经网络（RNN），对数据进行训练和预测；最后，根据预测结果，自动调整逆变器控制器的参数，防止过流事件的发生。

通过实验验证，本文提出的基于深度学习的过流保护方案，在逆变器过流保护性能和实时性方面均取得了显著的提升。

逆变器过流直接封波的问题
逆变器过流直接封波是指当逆变器输出电流超过额定电流时，直接将过流保护封波（也称为过流封波）。

这是一种常见的逆变器保护措施，可以有效防止逆变器损坏。

逆变器过流直接封波的原理是，在逆变器输出电流超过额定电流时，逆变器会立即切断输出，从而保护逆变器不受过流损坏。

过流封波通常通过电流传感器监测逆变器输出电流，并与逆变器的保护装置相连，当电流超过额定电流时，保护装置会触发过流封波。

逆变器过流直接封波的问题可能包括以下几点：
1. 过于敏感：有些逆变器过流保护装置可能过于敏感，导致即使是瞬时的电流波动也会触发过流封波。

这可能会导致逆变器频繁切断输出，影响逆变器的正常运行。

2. 过流封波时间过长：有些逆变器的过流保护装置可能设置的过流封波时间过长，导致逆变器在长时间的过流状态下无法正常工作，影响逆变器的稳定性和寿命。

3. 过流封波后重新启动问题：当逆变器触发过流封波后，需要重新启动才能恢复正常运行。

但有些逆变器的重新启动时间较长，可能会导致负载设备停电或无法正常工作。

为了解决这些问题，可以采取以下措施：
1. 调整过流保护装置的触发阈值和封波时间，使其更合理和适应实际情况。

2. 安装更高质量的过流保护装置，以提高过流保护的准确性和稳定性。

3. 对逆变器进行定期检测和维护，以确保其正常运行。

总之，逆变器过流直接封波可以有效保护逆变器不受过流损坏，但在使用过程中需要注意解决过于敏感、过流封波时间过长和过流封波后重新启动等问题。

逆变器过流直接封波的问题引言逆变器是一种将直流电转换为交流电的设备，广泛用于太阳能发电系统、风力发电系统等。

然而，在逆变器的运行过程中，可能会出现过流直接封波的问题。

本文将对逆变器过流直接封波的问题进行全面详细、完整且深入的讨论，探讨其原因、影响以及解决方法。

逆变器过流直接封波的原因逆变器过流直接封波的原因可以归结为以下几点：1. 电源电压异常当逆变器所连接的电源电压异常时，例如电源电压过高或过低，都可能导致逆变器过流直接封波的问题。

过高的电压会使逆变器工作在过载状态，而过低的电压则会导致逆变器无法正常工作，从而引发过流直接封波。

2. 逆变器内部故障逆变器内部的元器件损坏或故障也可能导致过流直接封波的问题。

例如，逆变器中的开关管损坏，会导致电流无法正常流动，从而引发过流直接封波。

3. 逆变器负载异常逆变器所连接的负载异常，例如负载过大或短路，都可能导致逆变器过流直接封波。

负载过大会使逆变器超负荷工作，而短路则会导致电流过大，从而引发过流直接封波。

逆变器过流直接封波的影响逆变器过流直接封波的问题会对系统产生以下影响：1. 逆变器损坏过流直接封波会导致逆变器内部元器件损坏，进而影响逆变器的正常运行。

严重的情况下，逆变器甚至可能彻底损坏，需要更换或修复。

2. 系统效率下降逆变器过流直接封波不仅会影响逆变器本身的运行效率，还会使整个系统的效率下降。

过流会导致能量损耗增加，从而降低系统的发电效率。

3. 安全隐患过流直接封波还可能引发电路短路、火灾等安全隐患。

过大的电流会使电线过热，甚至引发火灾，给人身财产带来严重威胁。

解决逆变器过流直接封波的方法为了解决逆变器过流直接封波的问题，可以采取以下方法：1. 电源电压监测与调节及时监测逆变器所连接的电源电压，一旦发现异常，及时采取措施进行调节。

可以通过安装电压监测装置，实时监测电源电压的变化，并及时报警或自动调节。

2. 逆变器内部故障检测与修复定期检查逆变器内部的元器件，及时发现故障并进行修复或更换。
