华为USG防火墙IPsec怎么配置华为的产品主要涉及通信网络中的交换网络、传输网络、无线及有线固定接入网络和数据通信网络及无线终端产品,那么你知道华为USG防火墙IPsec 怎么配置吗?下面是店铺整理的一些关于华为USG 防火墙 IPsec 怎么配置的相关资料，供你参考。
华为USG防火墙 IPsec 配置的案例实验拓扑使用华为ensp 1.2.00.370模拟器来完成。
连接方式是client1 - USG-1 - AR1 - USG-2 - clent2 链式组网结构。
实验需求USG-1和USG-2模拟企业边缘设备，分别在2台设备上配置NAT 和IPsec 实现2边私网可以通过互相通信。
实验配置R1的IP地址配置省略USG-1配置[USG-1]firewall zone trust //配置trust区域[USG-1-zone-trust]add interface g0/0/0 //将接口加入trust区域[USG-1-zone-trust]quit[USG-1]firewall zone untrust //配置untrust区域[USG-1-zone-untrust]add int g0/0/1 //将接口加入untrust区域[USG-1-zone-untrust]quit[USG-1]int g0/0/0[USG-1-GigabitEthernet0/0/0]ip add 192.168.10.1 24[USG-1-GigabitEthernet0/0/0]int g0/0/1[USG-1-GigabitEthernet0/0/1]ip add 11.0.0.2 24[USG-1-GigabitEthernet0/0/1]quit[USG-1]ip route-static 0.0.0.0 0.0.0.0 11.0.0.1 //配置默认路由上公网[USG-1]nat-policy interzone trust untrust outbound//进入trust到untrust区域out方向的策略视图[USG-1-nat-policy-interzone-trust-untrust-outbound]policy 1 //创建一个策略[USG-1-nat-policy-interzone-trust-untrust-outbound-1]policy source 192.168.10.0 0.0.0.255[USG-1-nat-policy-interzone-trust-untrust-outbound-1]policy destination 192.168.20.0 0.0.0.255[USG-1-nat-policy-interzone-trust-untrust-outbound-1]action no-nat//以上三条命令意思是不允许将源为192.168.10.0/24网段目标为192.168.20.0/24网段的数据包进行NAT[USG-1-nat-policy-interzone-trust-untrust-outbound-1]quit [USG-1-nat-policy-interzone-trust-untrust-outbound]policy 2 //创建策略2[USG-1-nat-policy-interzone-trust-untrust-outbound-2]action source-nat//允许对源IP进行NAT[USG-1-nat-policy-interzone-trust-untrust-outbound-2]easy-ip g0/0/1//对接口G0/0/1地址复用[USG-1-nat-policy-interzone-trust-untrust-outbound-2]quit [USG-1-nat-policy-interzone-trust-untrust-outbound]quit-------阶段一---------[USG-1]ike proposal 1 //配置一个安全提议[USG-1-ike-proposal-1]authentication-method pre-share //配置IKE认证方式为预共享密钥[USG-1-ike-proposal-1]authentication-algorithm sha1 //配置IKE认证算法为sha1[USG-1-ike-proposal-1]integrity-algorithm aes-xcbc-96 //配置IKE完整性算法[USG-1-ike-proposal-1]dh group2 //配置IKE密钥协商DH组[USG-1-ike-proposal-1]quit[USG-1]ike peer USG-2 //创建一个IKE对等体名字为USG-2[USG-1-ike-peer-usg-2]pre-shared-key abc123 //配置预共享密钥[USG-1-ike-peer-usg-2]remote-address 12.0.0.2 //配置对等体IP地址[USG-1-ike-peer-usg-2]ike-proposal 1 //调用ike安全提议[USG-1-ike-peer-usg-2]quit----------阶段二----------[USG-1]ipsec proposal test //配置一个ipsec安全提议[USG-1-ipsec-proposal-test]encapsulation-mode tunnel //封装方式采用隧道[USG-1-ipsec-proposal-test]transform esp //配置IPSEC安全协议为ESP[USG-1-ipsec-proposal-test]esp encryption-algorithm aes //配置ESP协议加密算法为aes[USG-1-ipsec-proposal-test]esp authentication-algorithm sha1 //配置ESP协议认证算法[USG-1-ipsec-proposal-test]quit[USG-1]acl 3000 //创建一个ACL定义感兴趣流[USG-1-acl-adv-3000]rule permit ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255[USG-1]ipsec policy map 1 isakmp //创建一个安全策略，名称为map[USG-1-ipsec-policy-isakmp-map-1]ike-peer USG-2 //调用ike对等体[USG-1-ipsec-policy-isakmp-map-1]proposal test //调用IPsec安全提议[USG-1-ipsec-policy-isakmp-map-1]security acl 3000 //配置感兴趣流[USG-1-ipsec-policy-isakmp-map-1]quit[USG-1]int g0/0/1[USG-1-GigabitEthernet0/0/1]ipsec policy map //在外网口上调用安全策略区域间策略配置[USG-1]policy interzone trust untrust outbound .//进入trust到untrust区域out方向策略视图[USG-1-policy-interzone-trust-untrust-outbound]policy 1 //创建策略[USG-1-policy-interzone-trust-untrust-outbound-1]action permit//允许trust区域所有主机访问untrust区域[USG-1-policy-interzone-trust-untrust-outbound-1]quit[USG-1-policy-interzone-trust-untrust-outbound]quit[USG-1]policy interzone trust untrust inbound//进入trust区域到untrust区域的in方向策略视图[USG-1-policy-interzone-trust-untrust-inbound]policy 1[USG-1-policy-interzone-trust-untrust-inbound-1]policy source 192.168.20.0 0.0.0.255[USG-1-policy-interzone-trust-untrust-inbound-1]policy destination 192.168.10.0 0.0.0.255[USG-1-policy-interzone-trust-untrust-inbound-1]action permit//以上命令为允许数据包源地址为192.168.20.0/24网段和目标地址为192.168.10.0/24网段的流量过[USG-1-policy-interzone-trust-untrust-inbound-1]quit[USG-1-policy-interzone-trust-untrust-inbound]quit[USG-1]policy interzone local untrust inbound//进入local区域到untrust区域的in方向策略视图[USG-1-policy-interzone-local-untrust-inbound]policy 1[USG-1-policy-interzone-local-untrust-inbound-1]policy service service-set esp[USG-1-policy-interzone-local-untrust-inbound-1]policy source 12.0.0.2 0[USG-1-policy-interzone-local-untrust-inbound-1]policy destination 11.0.0.2 0[USG-1-policy-interzone-local-untrust-inbound-1]action permit//允许源地址是12.0.0.2目标地址是11.0.0.2的数据包访问esp 协议USG-2配置[USG-2]firewall zone trust[USG-2-zone-trust]add int g0/0/0[USG-2-zone-trust]quit[USG-2]firewall zone untrust[USG-2-zone-untrust]add int g0/0/1[USG-2-zone-untrust]quit[USG-2]int g0/0/0[USG-2-GigabitEthernet0/0/0]ip add 192.168.20.1 24[USG-2-GigabitEthernet0/0/0]int g0/0/1[USG-2-GigabitEthernet0/0/1]ip add 12.0.0.2 24[USG-2-GigabitEthernet0/0/1]quit[USG-2]ip route-static 0.0.0.0 0.0.0.0 12.0.0.1[USG-2]nat-policy interzone trust untrust outbound[USG-2-nat-policy-interzone-trust-untrust-outbound]policy 1[USG-2-nat-policy-interzone-trust-untrust-outbound-1]policy source 192.168.20.0 0.0.0.255[USG-2-nat-policy-interzone-trust-untrust-outbound-1]policy destination 192.168.10.0 0.0.0.255[USG-2-nat-policy-interzone-trust-untrust-outbound-1]action no-nat[USG-2-nat-policy-interzone-trust-untrust-outbound-1]quit [USG-2-nat-policy-interzone-trust-untrust-outbound]policy 2[USG-2-nat-policy-interzone-trust-untrust-outbound-2]action source-nat[USG-2-nat-policy-interzone-trust-untrust-outbound-2]easy-ip GigabitEthernet0/0/1[USG-2-nat-policy-interzone-trust-untrust-outbound-2]quit [USG-2-nat-policy-interzone-trust-untrust-outbound]quit[USG-2]ike proposal 1[USG-2-ike-proposal-1]authentication-method pre-share[USG-2-ike-proposal-1]authentication-algorithm sha1[USG-2-ike-proposal-1]integrity-algorithm aes-xcbc-96[USG-2-ike-proposal-1]dh group2[USG-2-ike-proposal-1]quit[USG-2]ike peer USG-A[USG-2-ike-peer-usg-a]pre-shared-key abc123[USG-2-ike-peer-usg-a]ike-proposal 1[USG-2-ike-peer-usg-a]remote-address 11.0.0.2[USG-2-ike-peer-usg-a]quit[USG-2]ipsec proposal test[USG-2-ipsec-proposal-test]encapsulation-mode tunnel[USG-2-ipsec-proposal-test]transform esp[USG-2-ipsec-proposal-test]esp encryption-algorithm aes[USG-2-ipsec-proposal-test]esp authentication-algorithmsha1[USG-2-ipsec-proposal-test]quit[USG-2]acl 3000[USG-2-acl-adv-3000]rule permit ip source 192.168.20.0 0.0.0.255 destination 192.168.10.0 0.0.0.255[USG-2-acl-adv-3000]quit[USG-2]ipsec policy map 1 isakmp[USG-2-ipsec-policy-isakmp-map-1]ike-peer USG-A[USG-2-ipsec-policy-isakmp-map-1]proposal test[USG-2-ipsec-policy-isakmp-map-1]security acl 3000[USG-2-ipsec-policy-isakmp-map-1]quit[USG-2]int g0/0/1[USG-2-GigabitEthernet0/0/1]ipsec policy map[USG-2-GigabitEthernet0/0/1]quit[USG-2]policy interzone trust untrust outbound[USG-2-policy-interzone-trust-untrust-outbound]policy 1[USG-2-policy-interzone-trust-untrust-outbound-1]action permit[USG-2-policy-interzone-trust-untrust-outbound-1]quit[USG-2-policy-interzone-trust-untrust-outbound]quit[USG-2]policy interzone trust untrust inbound[USG-2-policy-interzone-trust-untrust-inbound]policy 1[USG-2-policy-interzone-trust-untrust-inbound-1]policy source 192.168.10.0 0.0.0.255[USG-2-policy-interzone-trust-untrust-inbound-1]policy destination 192.168.20.0 0.0.0.255[USG-2-policy-interzone-trust-untrust-inbound-1]action permit[USG-2-policy-interzone-trust-untrust-inbound-1]quit[USG-2-policy-interzone-trust-untrust-inbound]quit[USG-2]policy interzone local untrust inbound[USG-2-policy-interzone-local-untrust-inbound]policy 1 [USG-2-policy-interzone-local-untrust-inbound-1]policy source 11.0.0.2 0[USG-2-policy-interzone-local-untrust-inbound-1]policy destination 12.0.0.2 0[USG-2-policy-interzone-local-untrust-inbound-1]policy service service-set esp[USG-2-policy-interzone-local-untrust-inbound-1]action permit使用C1(192.168.10.10)去ping C2(192.168.20.10)使用dispaly ike sa和display ipsec sa来查看邻居建立情况。
华为USG6000系列下一代防火墙详细性能参数表能，与Agile Controller配合可以实现微信认证。
应用安全●6000+应用协议识别、识别粒度细化到具体动作，自定义协议类型，可与阻断、限流、审计、统计等多种手段自由结合在线协议库升级。
注：USG6320可识别1600+应用。
●应用识别与病毒扫描结合，发现隐藏于应用中的病毒，木马和恶意软件，可检出超过500多万种病毒。
●应用识别与内容检测结合，发现应用中的文件类型和敏感信息，防范敏感信息泄露。
入侵防御●基于特征检测，支持超过3500漏洞特征的攻击检测和防御。
●基于协议检测，支持协议自识别，基于协议异常检测。
●支持自定义IPS签名。
APT防御与沙箱联动，对恶意文件进行检测和阻断。
Web安全●基于云的URL分类过滤，支持8500万URL库，80+分类。
●提供专业的安全URL分类，包括钓鱼网站库分类和恶意URL库分类。
●基于Web的防攻击支持，如跨站脚本攻击、SQL注入攻击。
●提供URL关键字过滤，和URL黑白名单。
邮件安全●实时反垃圾邮件功能，在线检测，防范钓鱼邮件。
●本地黑、白名单，远程实时黑名单、内容过滤、关键字过滤、附件类型、大小、数量。
●支持对邮件附件进行病毒检查和安全性提醒。
数据安全●基于内容感知数据防泄露，对邮件，HTTP，FTP，IM、SNS等传输的文件和文本内容进行识别过滤。
●20+文件还原和内容过滤，如Word、Excel、PPT、PDF等），60+文件类型过滤。
安全虚拟化安全全特性虚拟化，转发虚拟化、用户虚拟化、管理虚拟化、视图虚拟化、资源虚拟化（带宽、会话等）。
网络安全●DDoS攻击防护，防范多种类型DDoS攻击，如SYN flood、UDP flood、ICMP flood、HTTP flood、DNS flood、ARP flood和ARP欺骗等。
●丰富的VPN特性，IPSec VPN、SSL VPN、L2TP VPN、MPLS VPN、GRE等。
网络安全之华为USG防火墙配置实例USG5500系列产品是华为技术有限公司面向大中型企业和下一代数据中心推出的新一代电信级统一安全网关设备。
USG5500系列产品部署于网络出口处，有效阻止Internet 上的黑客入侵、DDoS攻击，阻止内网用户访问非法网站，限制带宽，为内部网络提供一个安全可靠的网络环境。
这里华迪教育以此为例，给同学们讲解防火墙配置实例。
华为USG防火墙配置内容：（1）内部网络通过防火墙访问外部网络(NAT)（2）外部网络能够访问内部服务器的映射网站主要配置命令如下：Step 1: 设置内、外网接口IPinterface GigabitEthernet0/0/1ip address 192.168.10.1 255.255.255.0interface GigabitEthernet0/0/8ip address 211.95.1.200 255.255.255.0Step 2: 指定内网信任区和外网非信任区firewall zone trustdetect ftp (启用FTP应用层转换)add interface GigabitEthernet0/0/1firewall zone untrustadd interface GigabitEthernet0/0/8step 3 : 开启内网FTP服务映射到外网，开通区域间的通信许可firewall interzone trust untrustdetect ftp （开启内网到外网的FTP服务映射）firewall packet-filter default permit allstep 4:定义NAT地址池、配置NAT Server发布内网站点服务nat address-group 1 211.95.1.200 211.95.1.200nat server zone untrust protocol tcp global 211.95.1.200 www inside 192.168.10.254 wwwnat server zone untrust protocol tcp global 211.95.1.200 ftp inside 192.168.10.254 ftpnat server zone trust protocol tcp global 211.95.1.200 www inside 192.168.10.254 wwwnat server zone trust protocol tcp global 211.95.1.200 ftp inside 192.168.10.254 ftpStep 5 :配置nat转换，使得内网可以访问外网nat-policy interzone trust untrust outboundpolicy 1action source-natpolicy source 192.168.10.0 0.0.0.255address-group 1Step 6: 配置源地址转换，强制要求内网用户须通过映射地址访问内部服务器nat-policy zone trustpolicy 1action source-natpolicy source 192.168.10.0 0.0.0.255policy destination 211.95.1.254 0 address-group 1。
华为USG防火墙配置手册1. 简介本手册旨在指导用户进行华为USG防火墙的配置和使用。
华为USG防火墙是一款功能强大的网络安全设备，可用于保护企业网络免受网络攻击和安全威胁。
2. 配置步骤2.1 硬件连接在配置USG防火墙之前，请确保正确连接好相关硬件设备，包括USG防火墙、路由器和服务器等。
2.2 登录USG防火墙使用SSH客户端等工具，输入USG防火墙的IP地址和管理员账号密码进行登录。
2.3 配置基本参数登录USG防火墙后，根据实际需求配置以下基本参数：- 设置管理员密码- 配置IP地址和子网掩码- 设置DNS服务器地址2.4 配置网络地址转换（NAT）根据实际网络环境，配置网络地址转换（NAT）功能。
NAT 功能可以将内部IP地址转换为合法的公网IP地址，实现内网和外网的通信。
2.5 配置访问控制策略配置访问控制策略可以限制网络流量的访问权限，确保只有授权的用户或设备可以访问特定网络资源。
2.6 配置安全服务华为USG防火墙提供多种安全服务功能，例如防病毒、入侵检测和内容过滤等。
根据实际需求，配置相应的安全服务功能。
2.7 配置远程管理和监控配置远程管理和监控功能，可以通过远程管理工具对USG防火墙进行实时监控和管理。
3. 常见问题解答3.1 如何查看防火墙日志？登录USG防火墙的Web界面，找到"日志"选项，可以查看防火墙的各种日志信息，包括安全事件、连接记录等。
3.2 如何升级USG防火墙固件版本？4. 其他注意事项- 在配置USG防火墙之前，请先备份原有的配置文件，以防配置错误或损坏设备。
- 请勿将USG防火墙暴露在不安全的网络环境中，以免受到未授权的访问和攻击。
以上是华为USG防火墙的配置手册，希望能帮助到您。
如有其他问题，请随时联系我们的技术支持。
华为USG防火墙设置完整版1. 简介华为USG防火墙是一款功能强大的网络安全设备，用于保护企业网络免受恶意攻击和未经授权的访问。
本文将提供华为USG 防火墙的完整设置步骤。
2. 连接防火墙首先，确保您正确地将USG防火墙连接到企业网络。
将防火墙的一个以太网口连接到您的局域网交换机上，并将另一个以太网口连接到网络边界路由器上。
3. 登录防火墙通过Web浏览器访问防火墙的管理界面。
输入防火墙的默认地址（一般为192.168.1.1）并按Enter键。
在登录页面中输入管理员用户名和密码，然后单击登录按钮。
4. 基本设置进入防火墙的管理界面后，首先进行基本设置。
点击"系统设置"选项卡，并在"基本设置"中进行如下配置：- 设置防火墙的名称和描述- 配置管理员密码、SNMP和NTP服务- 设置系统日志服务器5. 网络设置接下来，进行网络设置以确保防火墙与企业网络正常通信。
点击"网络对象"选项卡，并配置以下内容：- 配置局域网接口- 配置公网接口（如果有）- 配置NAT和端口映射规则6. 安全策略设置安全策略以保护企业网络免受未经授权的访问和恶意攻击。
点击"安全策略"选项卡，并完成以下步骤：- 创建访问控制规则，限制特定IP地址或IP地址范围的访问- 根据需求创建应用程序过滤规则和URL过滤规则- 配置反病毒、反垃圾邮件和反欺骗策略7. 其他配置除了上述步骤，您还可以进行其他配置以满足特定需求。
例如：- 配置VPN（虚拟专用网络）- 设置用户认证和权限管理- 配置远程访问8. 保存和应用配置在完成所有设置后，确保保存并应用配置更改。
点击"保存"按钮，并在确认弹窗中点击"应用"按钮。
防火墙将立即应用新的配置。
以上就是华为USG防火墙的完整设置步骤。
根据实际需求，您可以灵活配置并添加其他功能。
如果需要更详细的指导，请参考华为USG防火墙的官方文档。

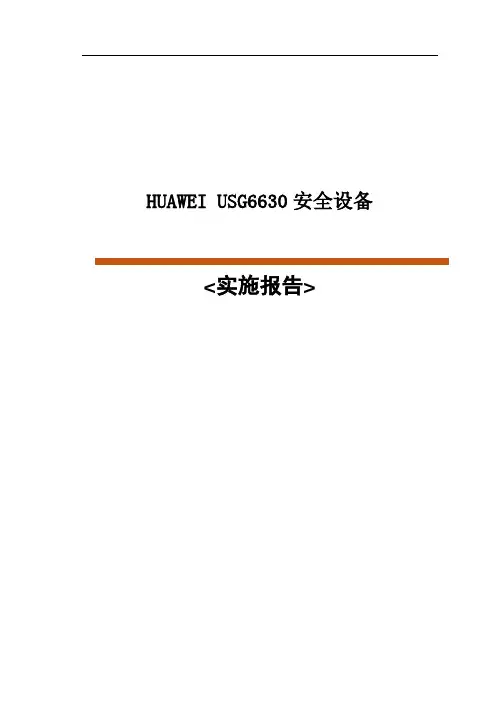

HUAWEI USG6630安全设备<实施报告>目录1概述 (4)1.1.项目说明 (4)1.2.项目总体架构图 (4)1.3.项目实施内容 (5)2配置信息 (6)3配置手册 (6)3.1开始 (6)3.2系统设置 (8)3.2.1时钟设置 (9)3.2.2管理员设置 (9)3.2.3License注册及管理 (11)3.2.4特征库升级 (11)3.2.5系统更新 (13)3.3对象设置 (14)3.3.1地址设置 (14)3.3.2服务设置 (16)3.3.3应用设置 (16)3.3.4用户设置 (17)3.3.5时间设置 (19)3.4网络设置 (19)3.4.1配置接口 (19)3.4.2DNS配置 (23)3.4.3DHCP配置 (23)3.4.4路由配置 (24)3.5策略配置 (25)3.5.1安全策略配置 (25)3.5.2NAT策略 (28)3.6SSL VPN配置 (30)3.6.1SSL VPN创建实例 (31)3.6.2SSL VPN访问方式 (35)3.7映射内网服务器到公网 (38)4设备配置文档（本次实施所涉及）................................................. 错误!未定义书签。
4.1USG6630防火墙..................................................................... 错误!未定义书签。
4.2Cisco 6509交换机 .................................................................. 错误!未定义书签。
4.2.1交换 ............................................................................... 错误!未定义书签。
