增加电路抗干扰能力的方法随着电子产品的普及，电磁干扰已经成为了工业、交通、通讯、军事等领域所面临的普遍问题。
尤其是在高铁、地铁等复杂多变的环境中，电磁干扰更加严重。
为了有效地解决电磁干扰所带来的影响，提高电路的抗干扰能力已成为了重要议题。
以下是增加电路抗干扰能力的方法：1. 滤波器滤波器用于去除电源中的高频和低频噪声和其它干扰信号。
对于单相交流电源，使用LC滤波器来抑制高频噪声，LRC滤波器来抑制低频噪声，并采用带状滤波器来抑制EMI干扰，在输入和输出端使用衰减滤波器来抑制EMI干扰。
2.电磁屏蔽技术电磁屏蔽是指使用内部或外部的物理结构，将电路环境与电路之间隔离开来，避免电磁信号的互相干扰。
内部屏蔽有金属薄膜、金属盒、金属箔等物理结构，外部屏蔽有遮蔽罩、低噪声电缆等。
3. 接地技术正确的接地技术可以有效地降低电路的共模噪声和防止干扰信号的入侵。
最佳的接地点是电源和电路地之间的共和点，使用接地环或导体保护来降低接口电阻，将高频信号放入地时，必须注意抗地衰减特性，确保抗干扰能力。
4.电路设计在电路设计阶段，需要对指令编码进行设计，必须注意不同信号在电路中的相对位置。
使用地端，噪声过滤器和其它技术方案，能够有效地处理高频滤波，减少EMI干扰。
5.使用低噪声源在电路设计时，应该使用低噪声源，例如低噪声电缆、低噪声电源等等。
这些器件是设计低噪声和抵御干扰所必不可少的器件。
总之，增加电路抗干扰的能力是一项艰难的任务，需要综合考虑电路的特性、制造工艺、环境因素等方面，通过在滤波、屏蔽、接地、电路设计等方向上的优化来实现。
在实际情况下，电路抗干扰能力的提高还需要与测试和验证相结合，使其在实际性能中得到改进。
电磁兼容性（ EMC）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。
因此，EMC防护知识主要涉及如何降低设备或系统产生的电磁干扰以及提高其抵抗电磁干扰的能力。
以下是一些常见的EMC防护知识：
1.接地：接地是EMC防护中最基本的方法之一。
通过将设备或系统的接地，可以将静
电和电磁干扰导入地下，从而减少对设备的干扰。
2.屏蔽：屏蔽是另一种常用的EMC防护方法。
通过使用导电材料（如金属）制成的屏
蔽体，可以有效地隔离和减少电磁干扰的传播。
3.滤波：滤波技术可以有效地减少电磁干扰的传播。
通过使用适当的滤波器，可以减
少信号中的噪声和干扰成分，从而降低电磁干扰的影响。
4.电缆管理：电缆是电磁干扰的主要传播途径之一。
因此，良好的电缆管理对于EMC
防护至关重要。
确保电缆远离干扰源，避免电缆过长，以及使用适当的电缆类型都可以降低电磁干扰的影响。
5.设备布局：设备布局对于EMC防护也非常重要。
确保敏感设备远离干扰源，并按照
特定的规则和顺序排列设备，可以减少电磁干扰的影响。
6.软件开发：软件开发人员在编写代码时也应该考虑EMC问题。
通过使用适当的算法
和数据结构，可以减少软件运行时产生的电磁干扰。
以上是一些常见的EMC防护知识，但具体的实现方法可能因设备和系统的不同而有所差异。
因此，在实际应用中，建议参考相关设备的EMC标准和规范，以确保设备或系统的正常运行和可靠性。
常见的PLC控制系统抗干扰措施1. 引言PLC（Programmable Logic Controller）是一种常用于工业控制系统中的计算机控制设备。
在实际工业环境中，PLC控制系统常常面临各种干扰源的干扰，这些干扰可能导致系统稳定性下降、数据误差增加甚至系统故障。
因此，在设计和应用PLC控制系统时，需要采取一系列抗干扰措施来降低干扰的影响。
本文将介绍常见的PLC控制系统抗干扰措施，包括电磁干扰、地线干扰、高温环境干扰以及其他常见干扰的应对措施。
2. 电磁干扰的抗干扰措施电磁干扰是PLC控制系统中常见的干扰源之一，它可以导致数据误差、通信故障等问题。
以下是抗电磁干扰的措施：•屏蔽设计：在PLC设备和信号线上添加屏蔽层，以阻隔外部电磁干扰的入侵。
屏蔽层可以采用金属箔、金属编织层等材料。
•磁屏蔽：在PLC设备附近放置磁场屏蔽装置，以减弱外部磁场对设备的影响。
磁屏蔽装置可以采用铁氧体材料制成。
•地线隔离：将PLC设备的地线和电源系统的地线隔离开，防止电磁干扰通过地线传输到PLC设备中。
3. 地线干扰的抗干扰措施地线干扰是指由地线电流引起的干扰，它会导致系统电势差增大、信号失真等问题。
以下是抗地线干扰的措施：•地线去耦：在PLC设备的电源输入端和地线之间添加去耦电容，并将其接地。
去耦电容可以起到隔离地线干扰的作用。
•地线分离：将PLC设备的地线和其他设备的地线分离开，避免地线干扰的相互影响。
•良好接地：确保PLC设备的良好接地，减少地线干扰的发生。
4. 高温环境干扰的抗干扰措施高温环境对PLC控制系统的影响主要体现在PLC设备的散热和温度抗性方面。
以下是抗高温环境干扰的措施：•散热设计：合理设计PLC设备的散热结构，增加散热面积和散热风扇等设备，保证设备在高温环境下正常工作。
•温度抗性选择：选择具有良好温度抗性的元件和材料，确保PLC设备在高温环境下的可靠性。
•温度检测：安装温度传感器，实时监测PLC设备的温度，及时采取散热措施以防止设备过热。

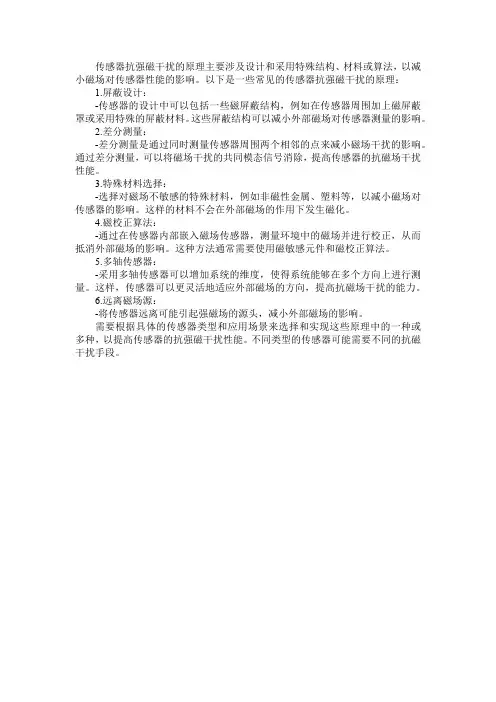

传感器抗强磁干扰的原理主要涉及设计和采用特殊结构、材料或算法，以减小磁场对传感器性能的影响。
以下是一些常见的传感器抗强磁干扰的原理：
1.屏蔽设计：
-传感器的设计中可以包括一些磁屏蔽结构，例如在传感器周围加上磁屏蔽罩或采用特殊的屏蔽材料。
这些屏蔽结构可以减小外部磁场对传感器测量的影响。
2.差分测量：
-差分测量是通过同时测量传感器周围两个相邻的点来减小磁场干扰的影响。
通过差分测量，可以将磁场干扰的共同模态信号消除，提高传感器的抗磁场干扰性能。
3.特殊材料选择：
-选择对磁场不敏感的特殊材料，例如非磁性金属、塑料等，以减小磁场对传感器的影响。
这样的材料不会在外部磁场的作用下发生磁化。
4.磁校正算法：
-通过在传感器内部嵌入磁场传感器，测量环境中的磁场并进行校正，从而抵消外部磁场的影响。
这种方法通常需要使用磁敏感元件和磁校正算法。
5.多轴传感器：
-采用多轴传感器可以增加系统的维度，使得系统能够在多个方向上进行测量。
这样，传感器可以更灵活地适应外部磁场的方向，提高抗磁场干扰的能力。
6.远离磁场源：
-将传感器远离可能引起强磁场的源头，减小外部磁场的影响。
需要根据具体的传感器类型和应用场景来选择和实现这些原理中的一种或多种，以提高传感器的抗强磁干扰性能。
不同类型的传感器可能需要不同的抗磁干扰手段。
电磁干扰的屏蔽方法知识电磁干扰是指在电磁波传播的过程中，外部电磁波对其他电子设备的干扰现象。
随着电子设备的日益普及和电磁波的频谱增加，电磁干扰问题变得越来越严峻。
为了保证电子设备的正常工作和通信质量，人们不断探索和研究电磁干扰的屏蔽方法。
电磁干扰可以分为传导干扰和辐射干扰两种。
传导干扰是指电磁波通过导线或介质传输到其他设备中，造成设备之间的相互干扰；辐射干扰是指电磁波通过空气传播到其他设备中，也会造成相互干扰。
针对这两种干扰现象，人们采取了多种屏蔽方法。
在传导干扰屏蔽方面，主要包括以下几种方法：1.选择合适的材料：用良好的导电材料制作外壳或覆盖物，能够有效屏蔽传导干扰。
常用的材料有金属、导电橡胶和导电涂层等。
2.设计合理的接地系统：通过合适的接地设计和接地导线的布置，可以有效地降低传导干扰。
接地系统主要包括设备接地、建筑物接地和电气系统接地等。
3.使用滤波器：在输入输出端口上安装合适的滤波器可以有效地抵御传导干扰。
滤波器是根据干扰信号频率特性进行设计，可以提供有效的衰减。
在辐射干扰屏蔽方面，主要包括以下几种方法：1.合理布局：对设备的线路、电缆和天线等进行合理布局，避免产生不必要的电磁辐射。
特别是要避免平行布置的线路和电缆之间产生电磁耦合。
2.屏蔽罩：在干扰源和受干扰设备之间设置屏蔽罩，可以有效地降低辐射干扰。
屏蔽罩可以用金属网、金属板或金属化塑料等材料制作。
3.磁屏蔽：对于强磁场干扰，可以采用磁屏蔽材料进行屏蔽。
常用的磁屏蔽材料有镍铁合金和铁氟龙等。
除了以上屏蔽方法，还有一些其他的技术手段用于电磁干扰的屏蔽：1.圆形线缆：圆形线缆可以减少电磁辐射，降低辐射干扰。
它与矩形线缆相比，能够减小电磁辐射的距离。
2.电磁封闭室：电磁封闭室是一种特殊的屏蔽装置，能够完全屏蔽外界的电磁波，用于测试电磁兼容性和电磁辐射等。
3.使用差模传输线：差模传输线的优点是可以减少传输线上的电磁辐射和传导干扰。
差模传输线可以将正负信号在同一传输线上进行传输，减小电磁辐射。
电磁干扰屏蔽方法电磁干扰是指由于电磁场的影响而影响电子设备系统的正常运行的电磁现象，它是一种大的电磁污染源。
电磁干扰可以影响电子设备的性能，也可以影响信号传输的正确性，造成数据传输出现错误，降低系统的运行精度。
因此，需要建立一种电磁干扰屏蔽系统，利用合理的屏蔽结构和材料，来有效地减少或避免干扰。
电磁干扰屏蔽有三种基本方法：屏蔽材料以及屏蔽结构、加电子屏蔽、加功率屏蔽（EMI）。
1、屏蔽材料和结构电磁屏蔽材料的作用是利用它的导电性及对磁场的影响来吸收、重组或反射作用于外界的电磁波，以起到电磁屏蔽的作用。
一般来说，电磁屏蔽材料是指金属结构体或含金属颗粒的绝缘材料以及金属网络或夹层结构体，根据耦合信号传导器的不同，一般来说，应选择合适的抗电磁波的屏蔽材料，如纤维布屏蔽材料、金属布屏蔽材料、全铝箔屏蔽材料、涤纶布屏蔽材料等。
2、电子屏蔽加电子屏蔽的方法有三种：首先是放置就近的设备，应该用来放置重置电容器，其次是添加陷波电路，用来抑制能量密集的脉冲，最后是利用继电器来进行转换。
加电子屏蔽后，可以大大减小外界干扰信号对电子设备的影响。
3、功率屏蔽功率屏蔽（EMI）是电气系统中最常用的一种屏蔽方法，它通过在设备之间添加一个额外的低电阻的电磁屏蔽层来减少电磁波的传播，从而有效地减少电磁干扰。
通常情况下，使用功率屏蔽的设备应被放置在屏蔽物体的外壳内，以避免外部电磁波的干扰。
在以上三种电磁干扰屏蔽方法当中，屏蔽材料最容易使用，且成本较低，但是效果有限。
而在某些现场环境中，有非常强烈的电磁干扰，那么屏蔽材料无法有效地抵消外界电磁干扰，只能使用电子或功率屏蔽。
此外，使用不同类型的屏蔽材料也有一定的要求，必须使用具有足够高的屏蔽效率的材料，以便提高电磁屏蔽的效果。
电磁干扰的屏蔽是一项非常重要的工作，由于外环境的干扰不断变化，在设计电磁干扰屏蔽系统时，应重点考虑合理的屏蔽结构、合适的屏蔽材料和有效的屏蔽方法。
总之，利用合理的电磁屏蔽技术和系统，可以有效地减少外界电磁干扰对设备的影响，从而提高系统的工作精度和可靠性。
抗电磁干扰的方法电磁干扰是当近距离的电磁辐射源和电子设备之间存在共同频率时原有信号受到电磁波干扰而失去正常功能的现象。
电磁干扰影响着我们的日常生活，而且也可能导致电子设备的故障和电子信号的丢失，因此，抗电磁干扰技术的研究是控制电磁干扰的有效手段。
本文将重点阐述抗电磁干扰的方法，主要介绍一下静态抗电磁干扰、动态抗电磁干扰和移动性抗电磁干扰等三种抗电磁干扰方法及其工作原理。
二、静态抗电磁干扰静态抗电磁干扰的方法主要是采用屏蔽、吸收和抵消等技术来抵御电磁干扰。
(1)屏蔽：屏蔽技术是把电磁辐射源与受到电磁干扰的电子设备用金属隔屏隔开，以减弱或抑制入射的电磁辐射，有效的防止和减弱电磁干扰。
(2)吸收：采用吸收技术可以有效的吸收入射在电磁辐射源处发出的电磁辐射，减少电磁辐射源周围环境的电磁辐射强度，降低入射的电磁辐射(3)抵消：使用抵消技术可以抵消入射的电磁辐射，防止它进入电子设备，从而降低入射的电磁辐射。
三、动态抗电磁干扰动态抗电磁干扰的方法主要是采用过滤、耦合、基带等技术来抵抗电磁干扰。
(1)过滤：过滤技术是指将入射的电磁辐射按频率分离，把有用信号经过某种滤波器过滤，把有害的电磁辐射屏蔽掉，从而达到抵消电磁干扰的目的。
(2)耦合：耦合技术是把入射的电磁辐射按一定的物理关系耦合到电子设备的输出端，以电压或电流的形式抵消电磁干扰，从而提高电子设备的工作性能。
(3)基带：基带技术是在电子设备的输出端加上一个基带过滤器，用来把电磁辐射的高频分量抑制，从而有效的抵消电磁干扰。
四、移动性抗电磁干扰移动性抗电磁干扰的方法主要是采用移动性屏蔽、移动性安排和移动性抵消等技术来抵御电磁干扰。
(1)移动性屏蔽：移动性屏蔽技术是把电子设备放置在移动性金属屏蔽结构上，以减弱或抑制电磁辐射源发出的电磁辐射，有效的抵御电磁干扰。
(2)移动性安排：移动性安排技术是把电子设备的接收模块安排在不同的方向上，以有助于抵消电磁辐射源发出的电磁辐射，并使电子设备更好的接收有用信号。
磁屏蔽方法磁屏蔽是指通过一系列技术手段，将磁场限制在特定区域内，以保护敏感设备或场所免受外部磁场的干扰。
磁场干扰可能导致设备故障、数据丢失或泄露等问题，因此磁屏蔽方法的应用变得尤为重要。
磁屏蔽方法主要包括以下几种：一、屏蔽材料屏蔽材料是磁屏蔽方法中最常见的一种。
这种材料具有良好的磁导率和导磁性能，可以吸收和分散磁场，从而实现屏蔽效果。
常见的屏蔽材料有软铁、镍铁合金、钴铁合金等。
这些材料可以通过制成屏蔽罩、屏蔽垫、屏蔽套等形式使用，用于包裹或隔离敏感设备，从而达到磁场屏蔽的目的。
二、磁屏蔽结构设计磁屏蔽结构设计是一种通过改变电路或设备的结构，降低磁场干扰的方法。
通过合理设计电路布局、增加磁屏蔽层或设置屏蔽罩等手段，可以减少磁场的传播和干扰。
例如，在集成电路设计中，可以采用屏蔽穿孔、屏蔽接地等措施，有效降低磁场对电路的影响。
三、磁屏蔽绝缘材料磁屏蔽绝缘材料是一种特殊的材料，它可以在一定程度上抵抗磁场的干扰。
这种材料通常具有高温耐受性、低磁导率和良好的电绝缘性能。
在磁场干扰严重的环境中，可以使用磁屏蔽绝缘材料制作绝缘层、绝缘垫等，以保护敏感设备的安全运行。
四、磁屏蔽涂层磁屏蔽涂层是一种将磁屏蔽材料涂覆在设备表面的方法。
这种涂层通常具有高导磁性和高吸收磁场的能力，可以有效地屏蔽外部磁场。
磁屏蔽涂层可以应用于电子设备、通信设备、航空航天设备等领域，保护设备免受磁场干扰。
磁屏蔽方法在现代科技领域中有着广泛的应用。
随着科技的不断进步，磁场干扰问题也在不断增加，对磁屏蔽方法提出了更高的要求。
因此，研究和应用更加先进的磁屏蔽方法是当前的热点和挑战之一。
磁屏蔽方法是一种重要的技术手段，用于保护敏感设备免受磁场干扰。
通过选择合适的屏蔽材料、设计合理的磁屏蔽结构、应用磁屏蔽绝缘材料和磁屏蔽涂层等方法，可以达到有效的磁场屏蔽效果。
随着科技的不断发展，磁屏蔽方法也在不断创新和完善，为保护敏感设备的安全运行提供了有力的保障。
电磁干扰解决方法
电磁干扰是指电子设备受到无线电波或电磁场的影响而产生的异常现象。
下面是一些常见的电磁干扰解决方法：
1. 距离远离干扰源：将受干扰的设备与干扰源保持一定的距离，可以减少干扰的程度。
2. 使用屏蔽材料：在受干扰的设备周围使用金属屏蔽材料，如铝箔、屏蔽罩等，可以减少干扰波的影响。
3. 地线连接良好：确保设备的地线连接良好，并与接地系统连接，可以有效地排除静电和电磁干扰。
4. 使用滤波器：在受干扰的设备上安装滤波器，可以过滤掉非关键的频率信号，减少干扰。
5. 使用屏蔽线缆：使用屏蔽线缆来连接设备，可以减少电磁波的传播和干扰。
6. 使用电磁屏蔽柜或屏蔽设备：对于一些特别敏感的设备，可以将其放置在电磁屏蔽柜或屏蔽设备中，以隔离外部的电磁干扰。
7. 避免共享电源线路：不同设备之间共享同一电源线路会造成相互干扰，尽量
避免这种情况。
8. 使用抗干扰技术：一些设备和电路板具有抗干扰能力，可以采用这些先进技术来减少电磁干扰的影响。
以上是一些常见的电磁干扰解决方法，具体的解决方法应根据具体的情况和设备进行选择和采取。
在解决电磁干扰问题时，可以请专业人员提供帮助或咨询相关技术人员。
电磁干扰解决方法电磁干扰指的是在通信、无线电频谱以及电子设备中，由电磁场的相互干扰引起的问题。
电磁干扰会导致通信质量下降、数据传输错误、设备故障等严重后果。
为了解决电磁干扰问题，以下介绍几种常见的解决方法。
1.屏蔽和隔离屏蔽和隔离是最常见的解决电磁干扰问题的方法。
通过使用金属或导电材料制作屏蔽罩、屏蔽丝等，将电磁信号隔离在设备内部或将干扰源和受干扰设备分隔开来，可以有效减少电磁干扰的传播和影响。
2.滤波器滤波器可以在特定频带上阻隔或衰减电磁干扰信号，从而降低其对设备的影响。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
3.接地和屏蔽接地接地是建立良好的电气连接，将电磁波通过地线排放到地面上，降低其对设备的影响。
屏蔽接地则是将设备外壳与地面或其他屏蔽体连接，形成一个有效的屏蔽环境，减少电磁干扰的传播。
4.频率选择性频率选择性是通过选择特定频段的通信方式，使得设备只接收特定频段的信号，从而减少其他频段的电磁干扰。
5.调整设备位置和布线合理调整设备位置和布线可以减少因电磁场相互干扰而引起的问题。
避免设备之间距离过近，采用合适的排列方式，可以降低电磁干扰的产生。
6.提高设备抗干扰能力对于设备本身容易受到电磁干扰的情况，可以通过改进设计和工艺，提高设备的抗干扰能力。
例如，使用抗干扰器件、优化电路布局和接线方式、改进设备屏蔽等。
7.信号调理技术信号调理技术可以对传输的信号进行处理，抑制或消除干扰信号，提高信号的质量和可靠性。
例如，使用均衡器、滤波器、放大器、编码和解码技术等。
8.技术管理和规范标准合理的技术管理和规范标准是解决电磁干扰问题的重要手段。
通过建立统一的技术标准和规范，确保设备符合要求，降低电磁干扰的发生和影响。
总之，解决电磁干扰问题是一个综合性的任务，需要从不同的角度来考虑和解决。
通过采取适当的屏蔽和隔离措施、滤波器、接地和屏蔽接地、频率选择性、合理调整设备位置和布线、提高设备抗干扰能力、信号调理技术以及技术管理和规范标准等手段，可以有效地解决电磁干扰问题，提高设备的稳定性和可靠性。
实验室中常见的电磁干扰问题与解决方法电磁干扰是实验室工作中经常遇到的问题之一，它会对实验的准确性和可靠性产生负面影响。
本文将介绍实验室中常见的电磁干扰问题，并提供解决这些问题的方法。
一、电磁干扰问题的类型1. 高频电磁干扰：高频电磁干扰主要由通信设备、雷达等电子设备产生。
它们会干扰实验设备的正常工作，导致实验数据的失真或影响实验结果的准确性。
2. 低频电磁干扰：低频电磁干扰一般由电源设备、电动机等产生。
这些设备会引入电压和电流的波动，造成实验设备的故障或数据记录的错误。
3. 磁场干扰：磁场干扰主要由电流通过电线、电缆等产生。
它们会对实验仪器的灵敏部件产生作用力，导致读数不准确或设备故障。
二、电磁干扰问题的解决方法1. 屏蔽干扰源：对于高频电磁干扰，可以采取屏蔽措施来减少干扰。
例如，在实验设备周围设置金属屏蔽罩或导电隔离屏蔽窗，以阻挡电磁波的传播。
同时，合理布置实验室的电气线路，减少电磁波的产生和传播。
2. 使用滤波器：对于低频电磁干扰，可以在电源线路上安装滤波器，以阻止电磁波的传播。
这样可以减少电源设备引入的波动，提高实验设备的稳定性。
3. 隔离磁场：对于磁场干扰，可以采取屏蔽措施来减少干扰。
例如，在实验室内部设置磁屏蔽室，采用金属材料对磁场进行隔离。
此外，对于灵敏的实验仪器，可以使用磁场补偿装置或磁屏蔽罩来保护。
4. 干扰源与受扰设备的距离：在实验室布局时，应尽量避免干扰源与受扰设备的靠近。
通过合理的空间分隔来减少干扰。
5. 使用抗干扰设备：对于无法避免的电磁干扰，可以选择使用抗干扰设备。
例如，使用具有较好抗干扰能力的实验仪器和设备，来减少电磁干扰对实验的影响。
三、总结电磁干扰是实验室工作中常见的问题，它会对实验结果的准确性和可靠性产生负面影响。
为了解决这一问题，我们可以通过屏蔽干扰源、使用滤波器、隔离磁场、调整干扰源与受扰设备的距离以及选择抗干扰设备等方法来减少电磁干扰。
这些措施可以有效地保护实验设备的正常工作，提高实验数据的准确性。
电磁干扰屏蔽方法电磁干扰是由于电磁波的发射和传播而引起的噪声和干扰现象，它可以对电子设备和系统的正常工作造成障碍。
为了减轻和屏蔽这种干扰，人们开发出了各种不同的方法和技术。
本文将探讨几种常见的电磁干扰屏蔽方法。
第一种方法是使用屏蔽材料。
屏蔽材料是一种在电磁波频率下具有高导电性和高磁导率的材料。
这种材料可以吸收和散射从外部到达设备的电磁波。
常用的屏蔽材料包括金属膜、金属箔和金属网。
这些材料可以覆盖在电子设备的外部，形成一个屏蔽层，以阻挡外部电磁波的入侵。
第二种方法是使用屏蔽房间。
屏蔽房间是一种由屏蔽材料构成的封闭空间，可以提供更好的电磁干扰屏蔽效果。
这种房间可以完全屏蔽外部电磁波的干扰，并保证设备在内部正常工作。
屏蔽房间通常用于对电磁波敏感的实验室、医疗设备和军事设备等场所。
第三种方法是使用屏蔽接地。
屏蔽接地是通过将设备和系统与地面连接来减轻和屏蔽电磁干扰。
地面能够吸收和分散电磁波，从而减少电磁波对设备的干扰。
在电子设备的设计和安装过程中，合适的接地措施是十分重要的。
第四种方法是使用屏蔽线缆。
屏蔽线缆是一种具有金属屏蔽层的电缆，可以阻挡电磁波的干扰。
它在信号传输过程中提供了额外的屏蔽保护，保证信号的完整性和可靠性。
屏蔽线缆广泛应用于通信、计算机网络和音视频传输等领域。
第五种方法是使用滤波器。
滤波器是一种可以选择性地通过或屏蔽特定频率电磁波的装置。
它可以将需要传输的信号通过，同时过滤掉其他无用的频率干扰。
滤波器可以在电源线路、通信线路和传感器等设备上使用，以提高系统的抗干扰能力。
除了上述几种方法，还有其他一些电磁干扰屏蔽技术，如电磁波隔离、辐射源减弱和电磁屏蔽器的设计等。
这些方法和技术都旨在减轻和屏蔽电磁干扰，提高电子设备的可靠性和稳定性。
总之，电磁干扰屏蔽是保证电子设备正常工作的重要措施。
在设计、安装和维护电子设备和系统时，采用适当的屏蔽方法和技术是必不可少的。
通过合理应用这些方法和技术，可以有效地减少电磁干扰，提高电子设备的性能和可靠性。
抗干扰磁环使用方法
一、简介
抗干扰磁环是一种用于抑制电磁波抗扰的装置，它可以有效减少由外部电磁波对被抑制对象的干扰。
抗干扰磁环一般采用铝磁性材料为磁环，它能有效的抑制外部的电磁波干扰，使内部的电磁波干扰更小。
二、使用方法
1、抗干扰磁环的安装方法：
（1）将抗干扰磁环置于要保护的电子元件的外环上，连接线尽量紧凑。
（2）抗干扰磁环的外径应与要保护的元件的外形尺寸大小相近。
（3）抗干扰磁环的安装位置，在有效抵抗外部电磁波的能量最大时，应尽量选择中心位置。
2、抗干扰磁环的使用注意事项：
（1）抗干扰磁环的安装面积应尽量充分，以便有效的阻挡外部电磁波的辐射。
（2）抗干扰磁环的结构应尽量简单，减少其对内部电路的影响。
（3）抗干扰磁环的材质应选用抗腐蚀性好的材料，以增加其使用寿命。
下面的一些系统要特别注意抗电磁干扰：(1)微控制器时钟频率特别高，总线周期特别快的系统。
(2)系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。
(3)含微弱模拟信号电路以及高精度A/D变换电路的系统。
为增加系统的抗电磁干扰能力采取如下措施：(1) 选用频率低的微控制器：选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。
同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。
虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。
(2) 减小信号传输中的畸变微控制器主要采用高速CMOS技术制造。
信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高，高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。
当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。
信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。
可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。
微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到18ns之间。
在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4~20ns之间。
也就是说，信号在印刷线路上的引线越短越好，最长不宜超过25cm。
而且过孔数目也应尽量少，最好不多于2个。
当信号的上升时间快于信号延迟时间，就要按照快电子学处理。
此时要考虑传输线的阻抗匹配，对于一块印刷线路板上的集成块之间的信号传输，要避免出现Td＞Trd的情况，印刷线路板越大系统的速度就越不能太快。
用以下结论归纳印刷线路板设计的一个规则：信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。
防电磁干扰的重要措施•一滤波技术防电磁干扰主要有三项措施，即屏蔽、滤波和接地。
往往单纯采纳屏蔽不能供应完整的电磁干扰防护，由于设施或系统上的电缆是最有效的干扰接收与放射天线。
很多设施单台做电磁兼容试验时都没有问题，但当两台设施连接起来以后，就不满意电磁兼容的要求了，这就是电缆起了接收和辐射天线的作用。
唯一的措施就是加滤波器，切断电磁干扰沿信号线或电源线传播的路径，与屏蔽共同构成完善的电磁干扰防护，无论是抑制干扰源、消退耦合或提高接收电路的抗力量。
都可以采纳滤波技术。
2线上干扰的类型线上的干扰电流依据其流淌路径可以分为两类：一类是差模干扰电流，另一类是共模干扰电流。
差模干扰电流是在火线和零线之间流淌的干扰电流，共模干扰电流是在火线、零线与大地（或其它参考物体）之间流淌的干扰电流，由于这两种干扰的抑制方式不同，因此正确辨认干扰的类型是实施正确滤波方法的前提。
共模干扰一般是由来自外界或电路其它部分的干扰电磁波在电缆与“地”的回路中感应产生的，有时由于电缆两端的接“地”电位不同，也会产生共模干扰。
它对电磁兼容的危害很大，一方面，共模干扰会使电缆线向外放射出剧烈的电磁辐射，干扰电路的其它部分或周边电子设施; 另一方面，假如电路不平衡，在电缆中不同导线上的共模干扰电流的幅度、相位发生差异时，共模干扰则会转变成差模干扰，将严峻影响正常信号的质量，所以人们都在努力抑制共模干扰。
差模干扰主要是电路中其它部分产生的电磁干扰经过传导或耦合的途径进入信号线回路，如高次谐波、自激振荡、电网干扰等。
由于差模干扰电流与正常的信号电流同时、同方向在回路中流淌，所以它对信号的干扰是严峻的，必需设法抑制。
综上所述可知，为了达到电磁兼容的要求，对共模干扰和差模干扰都应设法抑制。
3滤波器的分类滤波器是由集中参数的电阻、电感和电容，或分布参数的电阻、电感和电容构成的一种网络。
这种网络允许一些频率通过，而对其它频率成份加以抑制。
依据要滤除的干扰信号的频率与工作频率的相对关系，干扰滤波器有低通滤波器、高通滤波器、带通滤波器、带阻滤波器等种类。
抗磁干扰方法
下面的一些系统要特别注意抗电磁干扰：
(1)微控制器时钟频率特别高，总线周期特别快的系统。
(2)系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。
(3)含微弱模拟信号电路以及高精度A/D变换电路的系统。
为增加系统的抗电磁干扰能力采取如下措施：
(1) 选用频率低的微控制器：选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。
同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。
虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。
(2) 减小信号传输中的畸变
微控制器主要采用高速CMOS技术制造。
信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高，高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。
当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。
信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。
可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。
微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到18ns之间。
在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4~20ns之间。
也就是说，信号在印刷线路上的引线越短越好，最长不宜超过25cm。
而且过孔数目也应尽量少，最好不多于2个。
当信号的上升时间快于信号延迟时间，就要按照快电子学处理。
此时要考虑传输线的阻抗匹配，对于一块印刷线路板上的集成块之间的信号传输，要避免出现Td＞Trd的情况，印刷线路板越大系统的速度就越不能太快。
用以下结论归纳印刷线路板设计的一个规则：信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。
(3) 减小信号线间的交叉干扰：
A点一个上升时间为Tr的阶跃信号通过引线AB传向B端。
信号在AB线上的延迟时间是Td。
在D点，由于A点信号的向前传输，到达B点后的信号反射和AB线的延迟，Td
时间以后会感应出一个宽度为Tr的页脉冲信号。
在C点，由于AB上信号的传输与反射，会感应出一个宽度为信号在AB线上的延迟时间的两倍，即2Td的正脉冲信号。
这就是信号间的交叉干扰。
干扰信号的强度与C点信号的di/at有关，与线间距离有关。
当两信号线不是很长时，AB上看到的实际是两个脉冲的迭加。
CMOS工艺制造的微控制由输入阻抗高，噪声高，噪声容限也很高，数字电路是迭加100~200mv噪声并不影响其工作。
若图中AB线是一模拟信号，这种干扰就变为不能容忍。
如印刷线路板为四层板，其中有一层是大面积的地，或双面板，信号线的反面是大面积的地时，这种信号间的交叉干扰就会变小。
原因是，大面积的地减小了信号线的特性阻抗，信号在D端的反射大为减小。
特性阻抗与信号线到地间的介质的介电常数的平方成反比，与介质厚度的自然对数成正比。
若AB线为一模拟信号，要避免数字电路信号线CD对AB的干扰，AB线下方要有大面积的地，AB线到CD线的距离要大于AB线与地距离的2~3倍。
可用局部屏蔽地，在有引结的一面引线左右两侧布以地线。
(4) 减小来自电源的噪声
电源在向系统提供能源的同时，也将其噪声加到所供电的电源上。
电路中微控制器的复位线，中断线，以及其它一些控制线最容易受外界噪声的干扰。
电网上的强干扰通过电
源进入电路，即使电池供电的系统，电池本身也有高频噪声。
模拟电路中的模拟信号更经受不住来自电源的干扰。
(5) 注意印刷线板与元器件的高频特性
在高频情况下，印刷线路板上的引线，过孔，电阻、电容、接插件的分布电感与电容等不可忽略。
电容的分布电感不可忽略，电感的分布电容不可忽略。
电阻产生对高频信号的反射，引线的分布电容会起作用，当长度大于噪声频率相应波长的1/20时，就产生天线效应，噪声通过引线向外发射。
印刷线路板的过孔大约引起0.6pf的电容。
一个集成电路本身的封装材料引入2~6pf电容。
一个线路板上的接插件，有520nH的分布电感。
一个双列直扦的24引脚集成电路扦座，引入4~18nH的分布电感。
这些小的分布参数对于这行较低频率下的微控制器系统中是可以忽略不计的；而对于高速系统必须予以特别注意。
(6) 元件布置要合理分区
元件在印刷线路板上排列的位置要充分考虑抗电磁干扰问题，原则之一是各部件之间的引线要尽量短。
在布局上，要把模拟信号部分，高速数字电路部分，噪声源部分（如继电器，大电流开关等）这三部分合理地分开，使相互间的信号耦合为最小。
G 处理好接地线印刷电路板上，电源线和地线最重要。
克服电磁干扰，最主要的手段就是接地。
对于双面板，地线布置特别讲究，通过采用单点接地法，电源和地是从电源的两端接到印刷线路板上来的，电源一个接点，地一个接点。
印刷线路板上，要有多个返回地线，这些都会聚到回电源的那个接点上，就是所谓单点接地。
所谓模拟地、数字地、大功率器件地开分，是指布线分开，而最后都汇集到这个接地点上来。
与印刷线路板以外的信号相连时，通常采用屏蔽电缆。
对于高频和数字信号，屏蔽电缆两端都接地。
低频模拟信号用的屏蔽电缆，一端接地为好。
对噪声和干扰非常敏感的电路或高频噪声特别严重的电路应该用金属罩屏蔽起来
(7) 用好去耦电容
好的高频去耦电容可以去除高到1GHZ的高频成份。
陶瓷片电容或多层陶瓷电容的高频特性较好。
设计印刷线路板时，每个集成电路的电源，地之间都要加一个去耦电容。
去耦电容有两个作用：一方面是本集成电路的蓄能电容，提供和吸收该集成电路开门关门瞬间的充放电能；另一方面旁路掉该器件的高频噪声。
数字电路中典型的去耦电容为0.1uf的去耦电容有5nH分布电感，它的并行共振频率大约在7MHz左右，也就是说对于10MHz以下的噪声有较好的去耦作用，对40MHz以上的噪声几乎不起作用。
1uf，10uf电容，并行共振频率在20MHz以上，去除高频率噪声的效果要好一些。
在电源进入印刷板的地方和一个1uf或10uf的去高频电容往往是有利的，即使是用电池供电的系统也需要这种电容。
每10片左右的集成电路要加一片充放电电容，或称为蓄放电容，电容大小可选10uf。
最好不用电解电容，电解电容是两层溥膜卷起来的，这种卷起来的结构在高频时表现为电感，最好使用胆电容或聚碳酸酝电容。
去耦电容值的选取并不严格，可按C=1/f计算；即10MHz取0.1uf，对微控制器构成的系统，取0.1~0.01uf之间都可以。
